Küçük kanat kökü ayarı olan esnek kanatların çırpınan kanatlı mikro hava araçları için kinematik ve aerodinamik modellenmesi

Neden minik çırpınan robotlar önemli?

Avuç içi büyüklüğünde, bir sinekkuşu gibi havada asılı kalabilen, deprem sonrası enkaz arasından süzülebilen veya daha büyük dronların giremeyeceği makinelerin içini inceleyebilen bir uçan robot hayal edin. Böceği andıran bu tür mikro hava araçlarını pratik kılmak için mühendislerin kağıt incecik kanatların nasıl esnediğini, burkulduğunu ve hava ile nasıl etkileştiğini anlaması gerekir. Bu makale önemli bir eksik parçaya odaklanıyor: esnek kanatların kökleri aktif olarak döndürüldüğünde, bir kuyruksuz asılı robotun ürettiği kuvvetleri ve dengeleyici momentleri nasıl öngörebileceğimizi tahmin etmek.

Böcek benzeri robotlar kuyruksuz nasıl manevra yapar?

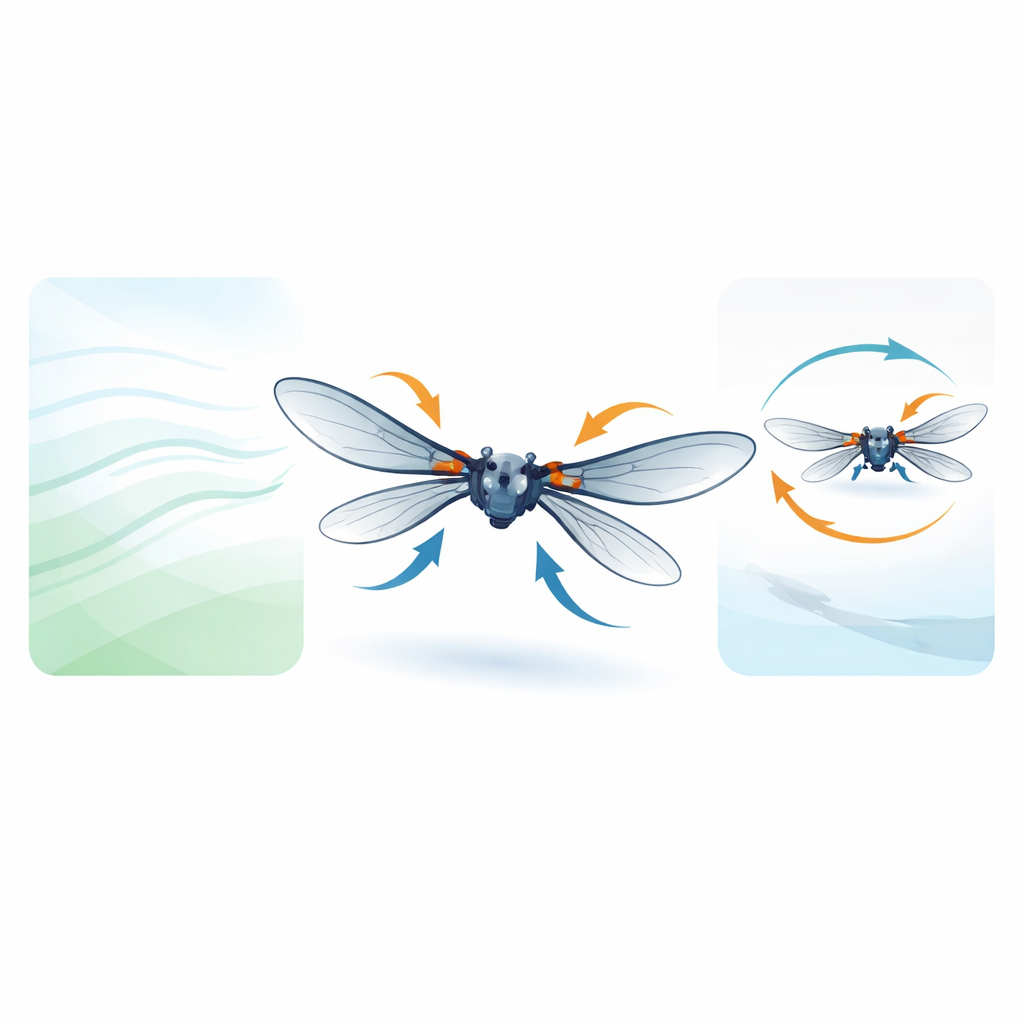

Birçok küçük çırpınan robot, böcekleri taklit ederek iki kanat ve kuyruksuz bir yapı kullanır. Onları yönlendirmek şaşırtıcı derecede zordur. Daha hızlı veya daha güçlü çırpmak yön değiştirtebilir, ancak bu yukarı-aşağı kuvveti dönmeyle bağlar ve kontrolü hantal kılar. Burada incelenen tasarım daha zarif bir yaklaşım kullanır: kanat kökleri kendileri döndürülebilir. Her iki kök aynı yönde döndürüldüğünde robot öne ya da arkaya döner (pitch); birlikte yana doğru döndürmek roll; zıt yönlerde döndürmek ise yaw sağlar. Tüm bunlar, esnek kanat yüzeyinin bu dönme hareketine nasıl tepki verdiğine, yani kanadın farklı bölgelerinin rüzgara hangi açıyla girdiğinin nasıl değiştiğine bağlıdır.

Kanat hareketini basit yapı taşlarına ayırmak

Yazarlar önce kanatların nasıl hareket ettiğine dair ayrıntılı bir matematiksel tanım kurarlar. Kanadı rijit bir levha olarak ele almak yerine, kanat kirişi ve ana damarların mükemmel senkronize olmadığı fark edilmiştir. Bunun yerine membranın, sürücü yapının gerisinde kaldığını yakalayan küçük bir faz gecikmesi vardır; buna gevşeme faz açısı denir. Ekip çırpınma hareketini düz hat (üçgenimsi) süpürme ile düzgün bir sinüzoidal eğrinin birleşimi olarak temsil eder; bunlar birlikte yüksek hızlı kameralarla kaydedilen gerçek izleri taklit eder. Ardından kiriş ile damarlar arasındaki faz farklarını, hem pitch hem roll komutları için kanat kökünün ne kadar döndürüldüğüyle ilişkilendirirler, böylece model her kanat vuruşunun her bölümünde esnek bir kanadın üç boyutlu şekli ve zamanlamasını tahmin edebilir.

Bükülen kanatları yönetilebilir hava akımı parçalarına dönüştürmek

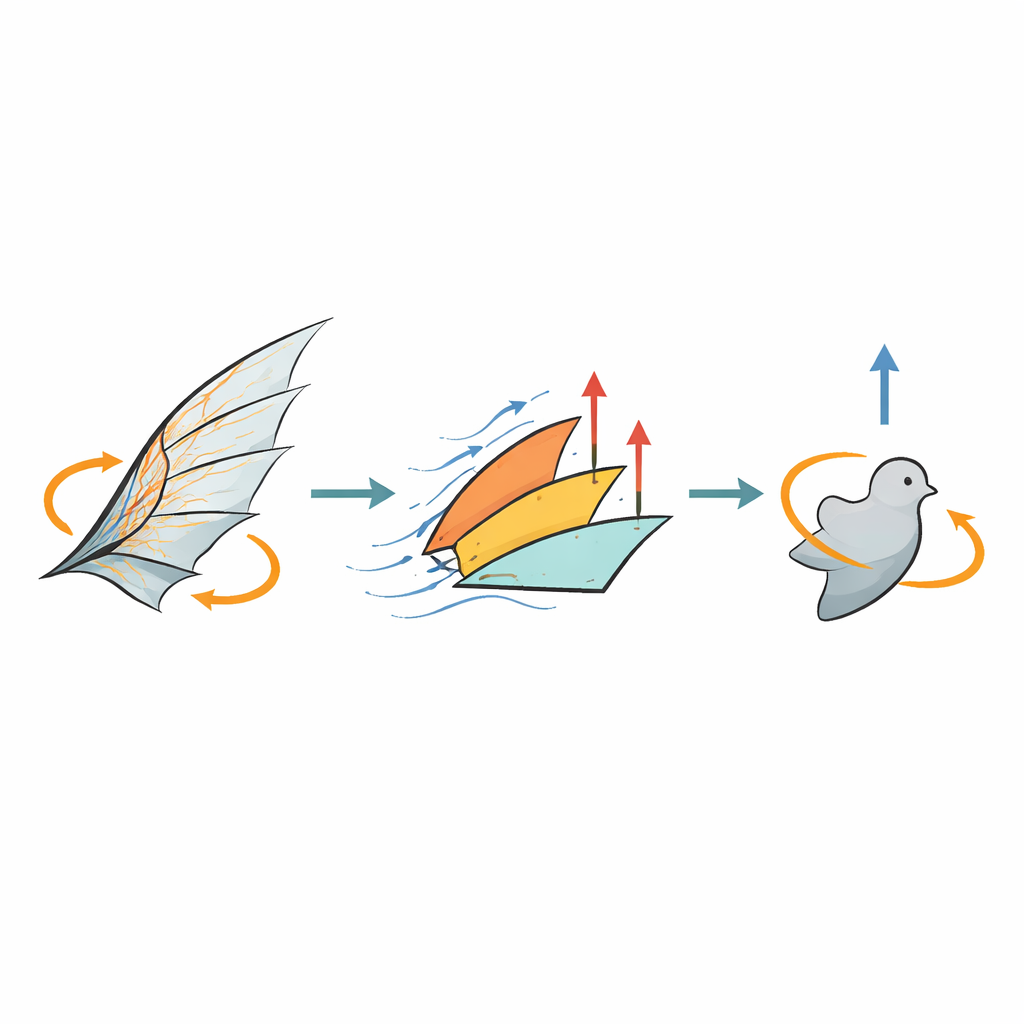

Tamamen esnek bir kanat etrafındaki havayı ayrıntılı olarak modellemek normalde ağır hesap gerektiren akışkanlar dinamiği simülasyonları ister; bu, tasarım çalışmaları veya uçuş kontrolü için çok yavaştır. Bunu önlemek için yazarlar zekice bir kestirme yöntem getirirler. Değişen kanat yüzeyini doğal damar ağına dayalı olarak az sayıda rijit düzlemsel yamaya bölerler: çırpınma sırasında eğilen ve süpürülen üç ana panel. Her panel için, süpürme hareketini ve kanat dönüşünü hesaba katan standart bir "bıçak elemanı" yaklaşımı kullanarak, açıklığın boyunca birçok küçük şerit tarafından üretilen kaldırma ve sürüklemeyi hesaplarlar. Tüm panellerin katkılarını toplamak, tam yapı-akış simülasyonlarına kıyasla çok daha az hesapla robot üzerinde etki eden toplam kuvvet ve burulma momentinin bir tahminini verir.

Deneydeki denklemlerden kuvvetlere ve momentlere

Çerçevelerini test etmek için araştırmacılar halat tahrikli kanatlara ve ayarlanabilir kanat köklerine sahip bir prototip çırpınan kanat robotu inşa ettiler. Yüksek hızlı kameralar ve altı eksenli bir kuvvet sensörü kullanarak, belirli frekanslar ve kök dönüşleri aralığında gerçek kanat şekillerini, çırpınma genliklerini, kaldırmayı ve kontrol momentlerini ölçtüler. Aynı koşullar iki modele verildi: geleneksel tek-düzlem yaklaşıma ve yeni çok-düzlem yöntemine. Basit model genelde kaldırmayı fazla tahmin etme eğilimindeydi — çünkü tüm kanat için tek sabit saldırı açısı kullanıyordu — oysa panel bazlı saldırı açılarıyla çok-düzlem yöntemi deneylerle çok daha yakın eşleşti. Pratik bir çırpınma frekansı aralığında kaldırma tahminleri ölçülen değerlerin yaklaşık yüzde 20’si içinde kaldı ve pitch ile roll komutlarının kaldırmayı hafifçe azalttığını, kontrol momentlerinin ise komut kuvvetiyle neredeyse kusursuz doğrusal olarak arttığını doğru şekilde yakaladı.

Bu, geleceğin minik uçakları için ne anlama geliyor?

Uzman olmayanlar için ana çıkarım şu: yazarlar, kanat köklerini döndürerek küçük bir uçan robotu yönlendirdiğinizde esnek kanatların nasıl tepki vereceğini hızlı ve makul doğrulukta öngören bir yöntem sundular. Gerçekçi ama kompakt bir kanat hareketi tanımı ile panel tabanlı bir akış modeli birleştirilerek, tasarımcıların pahalı simülasyonlar veya bitmeyen deneme-yanılma olmadan kaldırma, sürükleme ve kontrol momentlerini tahmin edebilecekleri gösterildi. Bu, mühendislerin kanat geometrisini, çırpınma frekansını ve kontrol stratejilerini ayarlamak için pratik bir araç seti sunar; böcek boyutunda çevik robotların kararlı şekilde havada asılı kalıp yönlendirme komutlarına hızlı cevap vermesini sağlayarak, bu tür robotları günlük kullanıma bir adım daha yaklaştırır.

Atıf: Liu, Z., Zhang, X., Wang, Z. et al. Kinematic and aerodynamic modeling of flexible wings with wing root adjustment for flapping wing micro aerial vehicles. Sci Rep 16, 9827 (2026). https://doi.org/10.1038/s41598-026-40582-8

Anahtar kelimeler: çırpınan kanatlı mikro hava aracı, esnek kanatlar, kanat kökü kontrolü, aerodinamik modelleme, biyoilhamlı robotik
