Foutenoverdracht in synchrone nok-koppelingmechanismen analyseren op basis van gevoeligheid met een aanpak met twee meetpunten

Waarom noktiming telt op de werkvloer

Achter veel alledaagse verpakte producten schuilt een samenspel van metalen onderdelen die bijna perfect synchroon moeten bewegen. In verpakkingsmachines tillen, grijpen en verplaatsen nokken en koppelingen artikelen duizenden keren per dag. Naarmate deze onderdelen slijten en de originele bouwtekeningen verdwijnen, wordt het moeilijker om de bewegingen gesynchroniseerd te houden, wat leidt tot vastlopers, productbeschadiging en kostbare stilstand. Deze studie stelt een deceptief eenvoudige vraag: waar zouden technici een versleten nok moeten meten als ze die willen herbouwen zodat de machine weer soepel draait?

Hoe deze onzichtbare machineonderdelen hun werk doen

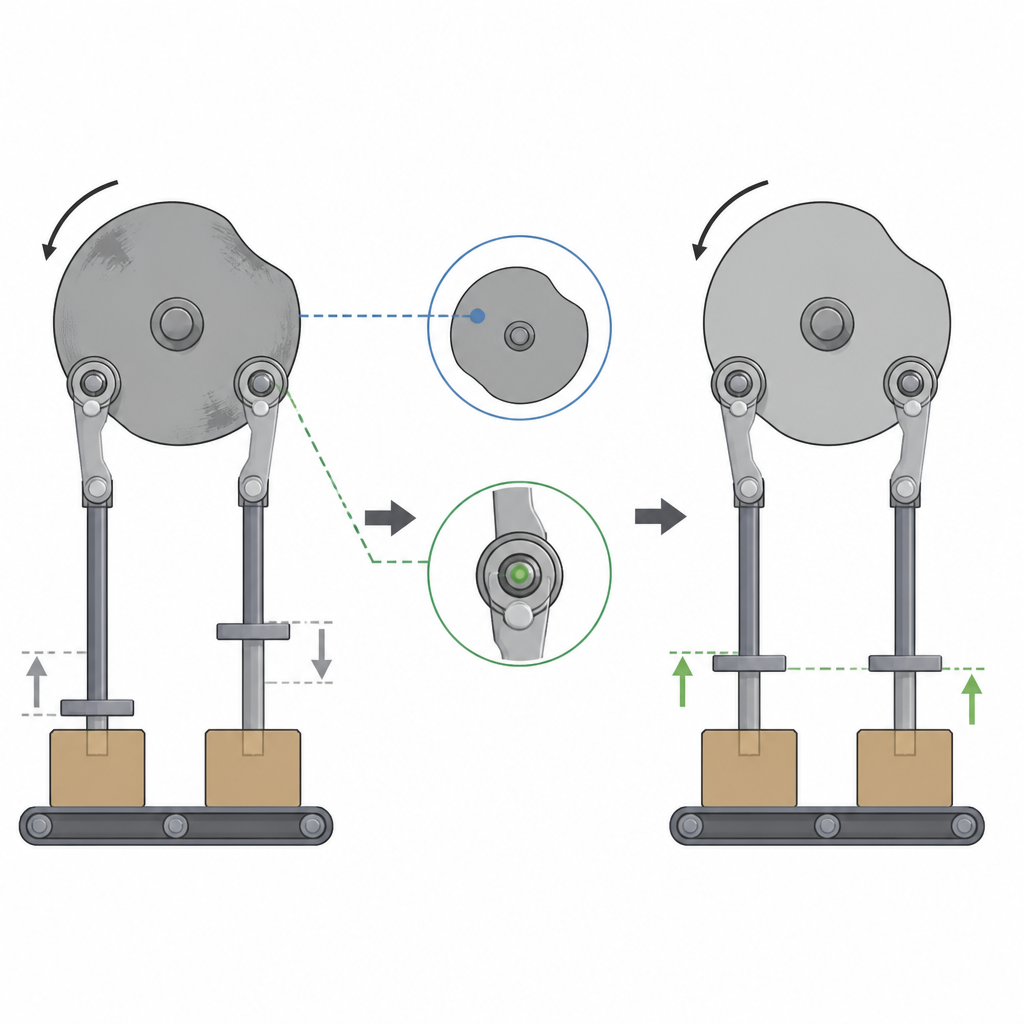

In het onderzochte systeem drijven twee schijfvormige nokken een reeks armen en grijpers aan die producten van het ene naar het andere station verplaatsen. Terwijl de nokas draait, lopen kleine rollers over de nokoppervlakken, waardoor de armen zwaaien en de grijpers in een rechte baan omhoog komen. Voor betrouwbare overdracht moeten de bovenste en onderste grijpers binnen een nauwe tolerantie gelijktijdig omhoog bewegen. Na jaren van gebruik slijt het nokoppervlak, wordt de vorm onregelmatig en verandert de eens vloeiende hefbeweging in stoterige bewegingen. Wanneer de originele tekeningen niet beschikbaar zijn, scannen technici gewoonlijk de versleten nok, passen een gladde kromme aan op de binnenrand en frezen een vervangend onderdeel. Toch kunnen de twee grijpers ondanks een netjes ogend profiel uit de pas lopen.

Twee manieren om dezelfde beweging te meten

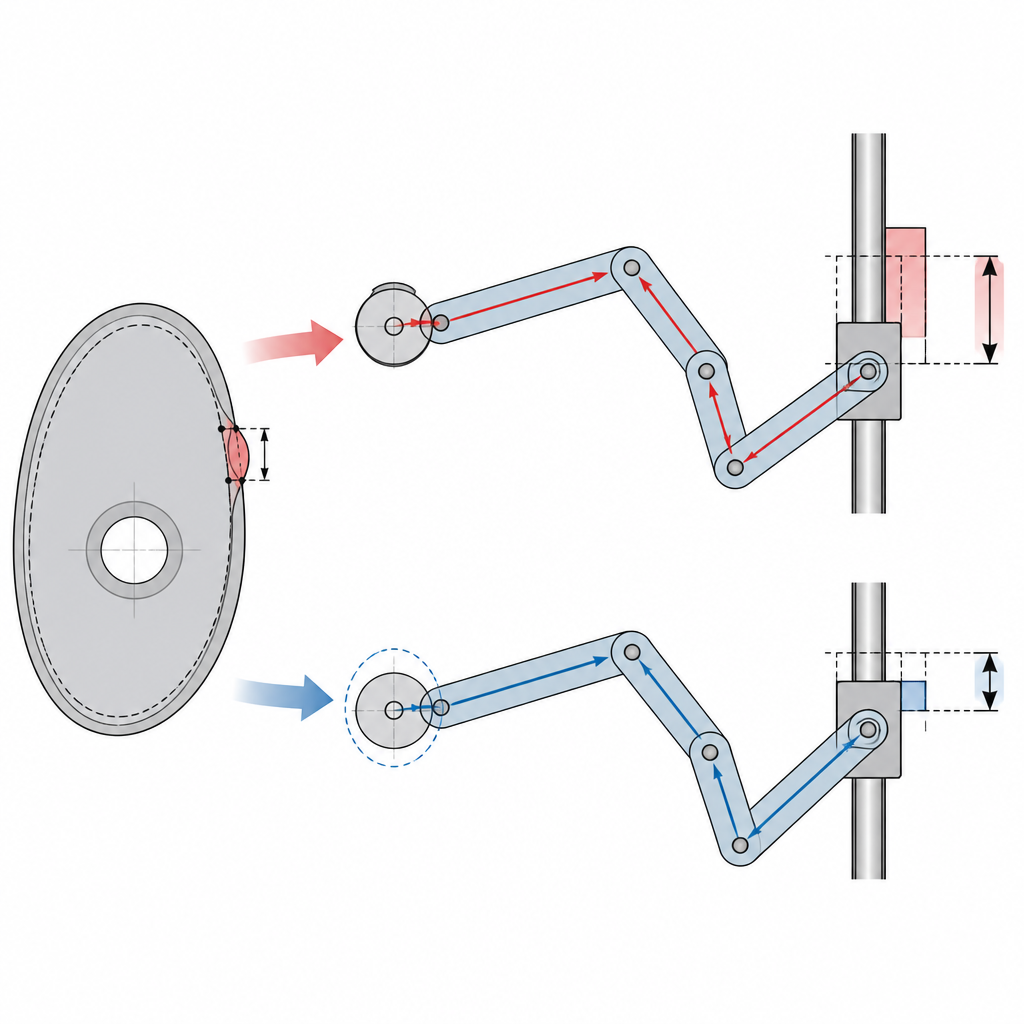

De auteurs onderzoeken twee verschillende meetstrategieën voor het herbouwen van een versleten nok. De traditionele methode registreert de binnenste contour van het noklichaam en construeert een wiskundige kromme door deze punten. De in dit werk voorgestelde alternatieve methode meet het bewegingspad van het rollercentrum terwijl het over de nok loopt. Beide datasets kunnen worden gebruikt om een werkende nok te reconstrueren, maar ze voeren fouten op verschillende manieren in het mechanisme. Het team bouwt gedetailleerde bewegingsmodellen voor het volledige nok-koppelingssysteem en volgt hoe kleine geometrische afwijkingen op het nokoppervlak of rollercentrum groter of kleiner worden terwijl ze door de keten van armen naar de uiteindelijke grijperverplaatsing reizen.

Fouten volgen terwijl ze zich door het mechanisme verspreiden

Om te begrijpen hoe gevoelig het systeem is bij elke hoek van nokrotatie, definieert de studie een gevoeligheidsindex: hoeveel de grijperpositie verandert bij een kleine radiale fout aan de nok of roller. Wanneer fouten worden gedefinieerd op de binnenste contour van de nok, moeten ze eerst worden vertaald via een complexe contactgeometrie tussen nok en roller voordat ze de koppeling bereiken. Omdat de kromming sterk verandert langs het synchronisatiesegment, is deze mapping zeer ongelijkmatig. De berekende gevoeligheid schommelt in dat gebied ruwweg met een factor tien. Ter vergelijking: wanneer het rollercentrum als referentie wordt gebruikt, wordt de fout direct toegepast als een eenvoudige radiale verplaatsing en vervolgens in het koppelingsmodel doorgegeven. De resulterende gevoeligheid blijft bijna vlak, met een typische waarde rond 2,17, wat betekent dat er geen grote lokale versterking optreedt. Het team past vervolgens nieuwe nokkrommen toe met een geconstrueerde kleinste-kwadratenmethode met orthogonale veeltermen, waarbij wordt gegarandeerd dat verplaatsing, snelheid en versnelling continu en glad blijven over alle segmenten.

Van virtuele modellen naar tests op echte machines

De onderzoekers vergelijken de twee strategieën zowel in simulatie als experiment. Als alleen wordt gekeken naar hoe goed de krommen overeenkomen met de ruwe meetpunten, lijkt de binnencontourpassing iets beter, met een maximale afwijking van ongeveer 0,06 millimeter vergeleken met 0,09 millimeter voor het rollerpad. Wat echt telt, is echter hoe deze verschillen zich uiten bij de grijper. Het bewegingsmodel voorspelt dat de op de binnencontour gebaseerde nok volgerpositie-fouten tot 0,39 millimeter kan veroorzaken, terwijl de op rollerdata gebaseerde nok dit beperkt tot ongeveer 0,15 millimeter. Tests op een echte verpakkingsmachine bevestigen deze trends. Met behulp van hoogprecisie lasersensoren registreert het team de grijperbeweging bij verschillende motorsnelheden. Bij een gematigde snelheid van 6 omwentelingen per minuut toont de uit rollerdata herbouwde nok duidelijk een smallere foutband dan die uit contourdata. Naarmate de snelheid toeneemt tot 36 omwentelingen per minuut, nemen de fouten voor beide versies toe maar blijven ze veel kleiner voor de rollergebaseerde nok, waarbij de maximale synchronisatiefout wordt teruggebracht tot 57,2 procent van die bij de contourgebaseerde nok.

Wat dit betekent voor het synchroon houden van machines

Voor ingenieurs die verantwoordelijk zijn voor het draaiende houden van verouderde nokgestuurde apparatuur is de boodschap helder. Wanneer originele tekeningen verloren zijn gegaan en een versleten nok moet worden gereconstrueerd, leidt het meten en passen van het rollercentrum-pad tot een stabieler en vergevingsgezinder ontwerp dan alleen vertrouwen op binnencontourmetingen. Zelfs als de numerieke passing van de ruwe data iets slechter is, is de downstream beweging van de grijpers nauwkeuriger omdat de belangrijkste gevoeligheidspatronen gladder zijn en sterke foutenversterking vermijden. Gecombineerd met een soepele kromme-reconstructie die de continuïteit van de beweging respecteert, biedt deze rollergebaseerde meetmethode een praktische aanpak voor het repareren en remanufacturen van industriële nokken, zodat gesynchroniseerde bewegingen strak blijven, producten veilig blijven en productielijnen blijven draaien.

Bronvermelding: Wang, Q., Deng, B., He, P. et al. Sensitivity-based modeling of error transfer in synchronous cam-linkage mechanisms using a dual-measurement-point approach. Sci Rep 16, 15104 (2026). https://doi.org/10.1038/s41598-026-43989-5

Trefwoorden: nok-koppeling, machinale slijtage, foutenpropagatie, reverse engineering, industriële verpakking
