Effiziente Drehzahl- und Spannungsregelung eines BLDC-Antriebs für Elektrofahrzeuge mit einem mehrgerätigen, verschachtelten bidirektionalen DC–DC-Wandler und TIFDNFD–SFOA-Regler

Warum geschmeidigere elektrische Antriebe wichtig sind

Mit zunehmender Verbreitung von Elektrofahrzeugen erwarten Fahrer nicht nur umweltfreundliche, sondern auch geschmeidige, reaktionsschnelle und zuverlässige Fahrgefühle. Hinter diesem mühelosen Eindruck steht eine komplexe Elektronik, die Batterieenergie, Motordrehzahl und Spannungsstabilität gleichzeitig ausbalancieren muss. Diese Arbeit untersucht eine neue Methode, diesen Energiestrom so zu gestalten, dass ein verbreiteter Motortyp effizienter läuft, schneller reagiert und weniger unerwünschte Schwingungen in Drehmoment und Drehzahl zeigt.

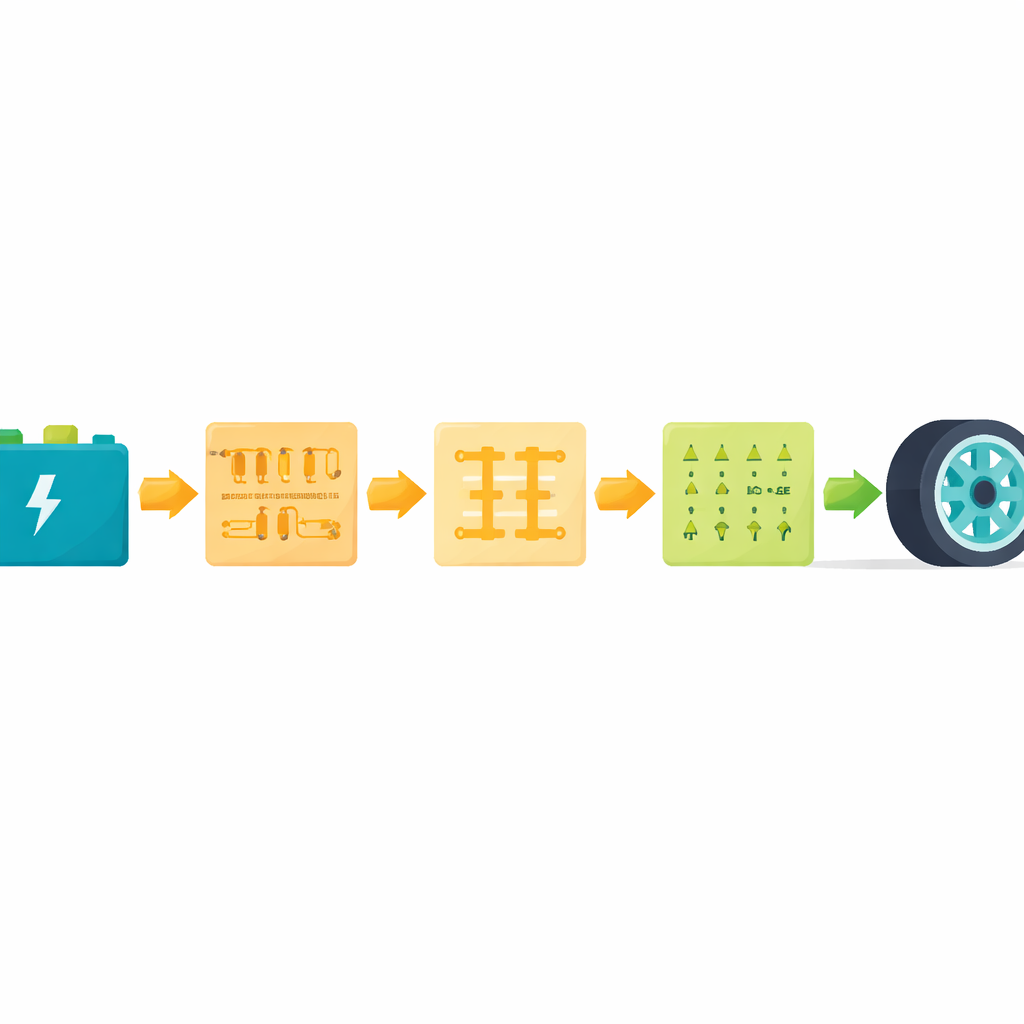

Von der Batterie zu den Rädern

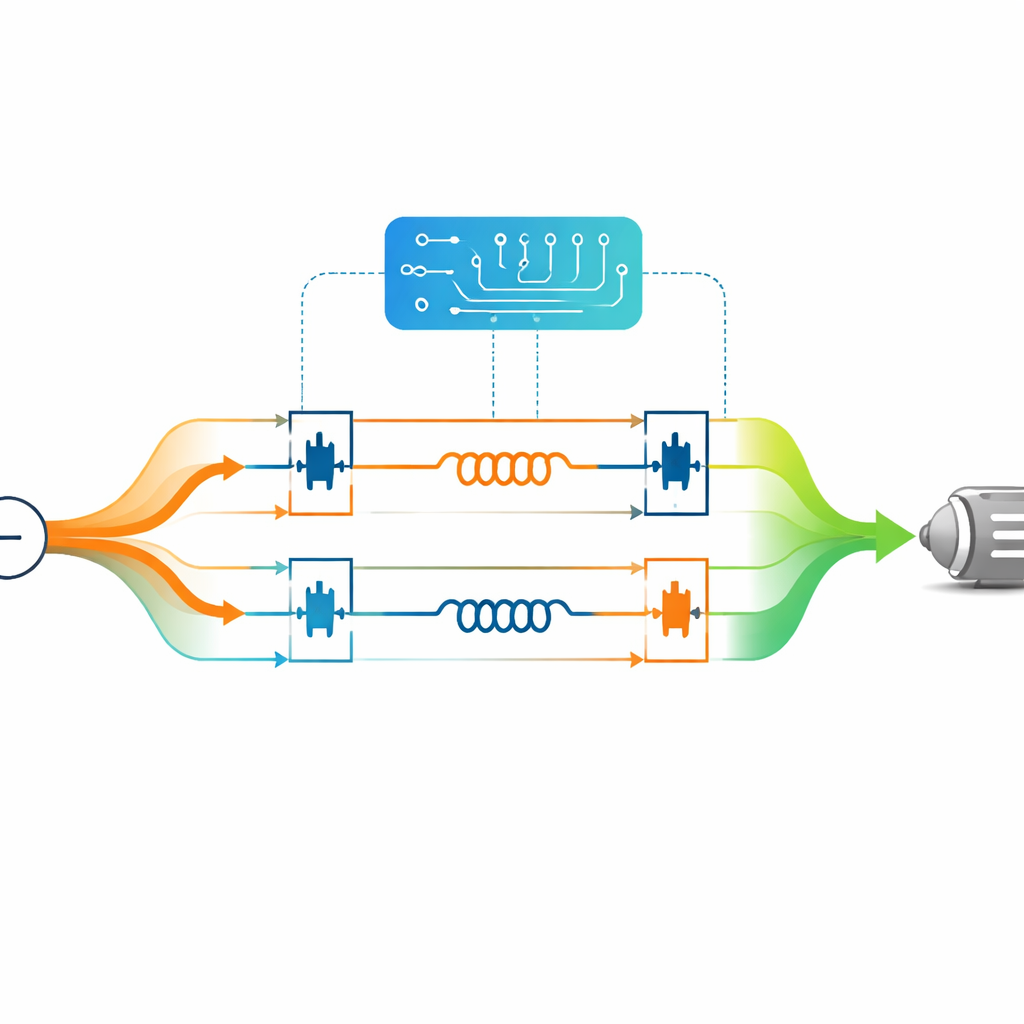

In einem typischen Elektroauto liefert die Batterie Gleichstrom (DC), der angepasst und dann in Wechselstrom (AC) umgewandelt werden muss, um einen bürstenlosen Gleichstrommotor (BLDC) anzutreiben. Wenn die Spannung, die den Wechselrichter versorgt, schwankt oder langsam auf Laständerungen reagiert, kann das Fahrzeug weniger geschmeidig wirken und Energie verschwenden. Die Studie konzentriert sich auf eine bestimmte DC–DC-Stufe, einen mehrgerätigen, verschachtelten bidirektionalen Wandler. Statt eines einzelnen Leistungswegs teilt dieser Wandler den Strom auf mehrere parallele Stränge auf, die in einem gezielt versetzten Muster schalten und dann wieder zusammengeführt werden. Diese Anordnung verringert die elektrische Welligkeit, verbessert die Stromaufteilung zwischen den Komponenten und hält die DC-Zwischenkreisspannung auch bei Laständerungen stabil.

Eine schlauere Art, Drehzahl und Spannung in Einklang zu halten

Eine konstante Motordrehzahl zu halten und gleichzeitig die DC-Zwischenkreisspannung eng zu regeln, ist eine Steuerungsherausforderung, besonders bei Steigungen, Beschleunigungen oder anderen plötzlichen Änderungen. Klassische Regler oder auch viele moderne, auf maschinellem Lernen basierende Verfahren können Überschwinger, langsames Einschwingen oder hohe Rechenlast zeigen. Zur Lösung entwirft der Autor einen neuen Regler namens TIFDNFD, der bekannte Regelprinzipien mit zusätzlichen Einstellmöglichkeiten erweitert, um das Reagieren auf Fehler fein zu justieren. Anstatt sich auf Trial-and-Error-Tuning zu verlassen, nutzt die Arbeit ein Optimierungsverfahren, das vom Verhalten des Superb Fairywren inspiriert ist, um automatisch die zahlreichen Parameter des Reglers auszuwählen.

Von der Natur inspirierte Feineinstellung im Hintergrund

Die Optimierungsroutine, modelliert nach dem Wachstum, der Futtersuche und dem Räubervermeiden dieser Vögel, erkundet mögliche Reglerkonfigurationen und behält diejenigen, die das Antriebsverhalten verbessern. Maßstab ist, wie schnell und gleichmäßig der Systemfehler über die Zeit abklingt. In Simulation konvergiert der Algorithmus schnell zu einem Satz von Einstellungen, die die Einschwingzeit der Motordrehzahl nach einer Änderung deutlich verkürzen und gleichzeitig Spannungswelligkeit und Drehmomentripple verringern. Im Vergleich zu mehreren fortschrittlichen Alternativen, darunter Sliding-Mode- und neurale Netzregler, erreicht die neue Kombination die Ziel-Drehzahl schneller, mit deutlich geringerem Überschwingen und niedrigerem integriertem Fehler.

Was die Simulationen zeigen

Mithilfe detaillierter Modelle in MATLAB/Simulink testet die Studie die komplette Kette: Batterie, verschachtelter Wandler, Wechselrichter und BLDC-Motor. Der Wandler hebt die Batteriespannung von 250 V auf etwa 480 V an und hält sie nach dem Start fast konstant, wodurch der Wechselrichter eine saubere Versorgung erhält. Der Wechselrichter erzeugt dann gut ausbalancierte Drehstromspannungen und -ströme. Der BLDC-Motor beschleunigt schnell auf etwa 3000 rpm mit nur einem kleinen vorübergehenden Überschießen über das Ziel und läuft dann stabil mit gleichmäßigem Drehmoment. Wichtige Kennzahlen wie Anstiegszeit, Einschwingzeit und eine standardisierte Größe des akkumulierten Fehlers verbessern sich gegenüber konkurrierenden Regelungskonzepten deutlich.

Was das für zukünftige Elektrofahrzeuge bedeutet

Für den allgemeinen Leser lässt sich festhalten, dass diese Arbeit einen verfeinerten elektronischen "Dirigenten" für das Zusammenspiel der Komponenten zwischen Batterie und Rädern eines Elektrofahrzeugs bietet. Durch die Kombination eines wellenreduzierenden Leistungswandlers mit einem automatisch abgestimmten, hochflexiblen Regler kann das System schnell auf Fahreranfragen reagieren und zugleich Spannung und Drehzahl eng regeln. In der Praxis könnte dies in Antrieben resultieren, die sich geschmeidiger anfühlen, weniger Energie verschwenden und die Hardware weniger belasten. Obwohl die Ergebnisse aus Simulationen und nicht aus Straßentests stammen, deuten sie auf einen vielversprechenden Weg hin zu effizienteren und reaktionsschnelleren Antriebssystemen sowohl in Fahrzeugen als auch in industriellen Elektromotoranwendungen.

Zitation: Alwabli, A. Efficient speed and voltage regulation of BLDC motor drive for EV applications using a multi-device interleaved DC–DC bidirectional converter with TIFDNFD–SFOA controller. Sci Rep 16, 14584 (2026). https://doi.org/10.1038/s41598-026-44960-0

Schlüsselwörter: Elektrofahrzeuge, BLDC-Antriebe, DC–DC-Wandler, fortgeschrittene Motorsteuerung, Leistungselektronik
