Dynamiek van een Cu/ZnO/Al2O3-katalysator onthuld door operando-transmissie-elektronenmicroscopie tijdens CO2-hydrogenatie

Van een klimaatprobleem naar een nuttige vloeistof

Kooldioxide wordt vaak alleen gezien als een afvalgas dat onze planeet opwarmt, maar de industrie kan het ook omzetten in methanol, een vloeistof die energie opslaat en dient als bouwsteen voor brandstoffen en chemicaliën. Dit artikel kijkt in één van de werkpaardkatalysatoren die deze omzetting mogelijk maakt en volgt hoe de atomen zich in realtime herschikken onder realistische omstandigheden om te begrijpen wat de reactie snel, efficiënt en langlevend houdt.

Het werkpaard van methanolproductie

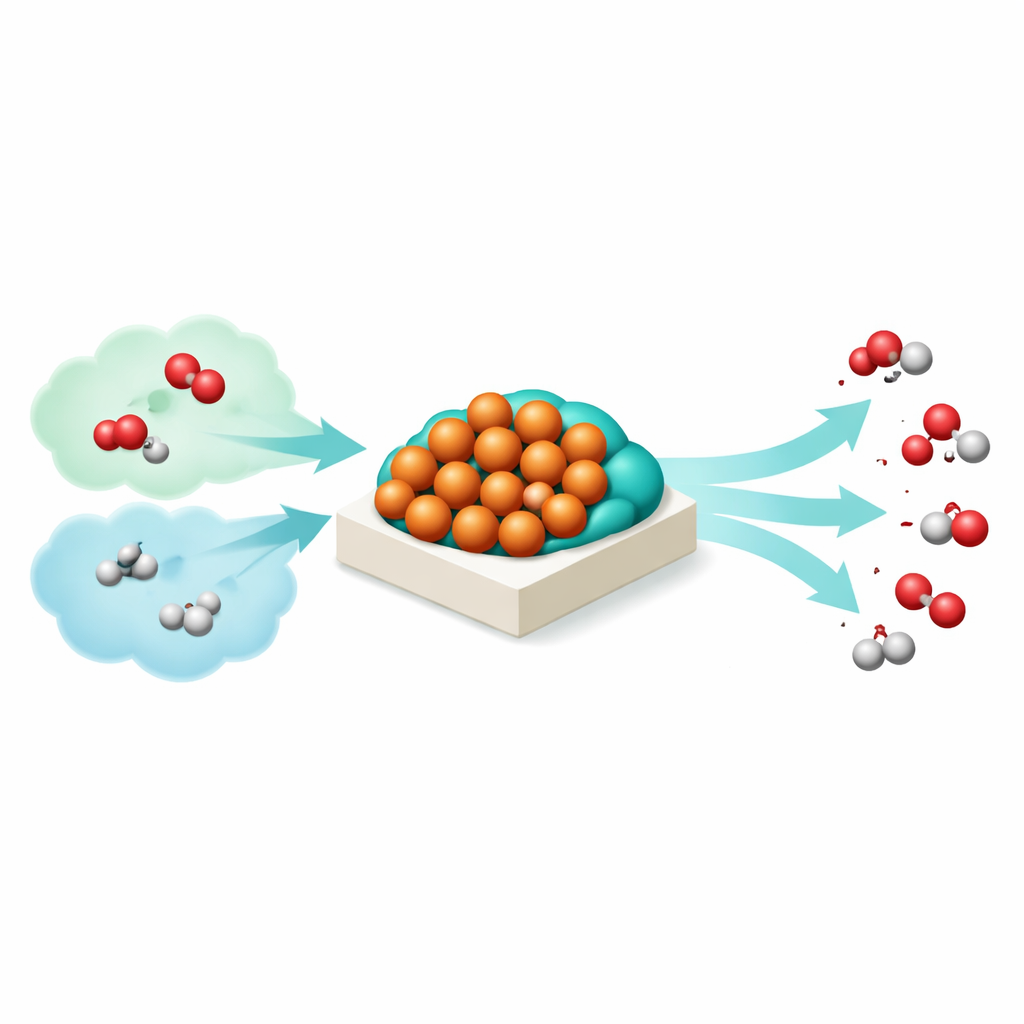

Decennialang vertrouwen fabrieken op een mengsel van koper, zinkoxide en alumina om mengsels van waterstof en koolstofoxiden op grote schaal in methanol om te zetten. Ingenieurs weten dat koper het hoofdchemische werk verricht, terwijl zink de prestaties dramatisch verbetert, maar precies hoe deze ingrediënten samenwerken op de kleine oppervlakken waar reacties plaatsvinden is verrassend onduidelijk gebleven. Traditionele röntgenmethoden middelen over miljarden deeltjes, waardoor lokale veranderingen die optreden op individuele nanodeeltjes tijdens verwarming, afkoeling en blootstelling aan verschillende gasmengsels vervagen.

Nanodeeltjes aan het werk bekijken

De onderzoekers gebruikten operando-transmissie-elektronenmicroscopie, een techniek waarmee ze de echte industriële katalysator in een kleine gasgevulde cel kunnen verhitten terwijl ze deze tegelijkertijd op nanoschaal beeldvormen en de reactieve producten monitoren. Beginnend vanaf een geoxideerd precursor volgden ze hoe piepkleine koperoxide- en zinkoxidekristallen verschijnen terwijl het materiaal in waterstof wordt geactiveerd, en vervolgens hoe koper geleidelijk wordt gereduceerd tot metalen vorm. Tegelijkertijd worden gedeeltelijk gereduceerde zinkspecies mobiel en verspreiden zich, waardoor er een dunne huid ontstaat die de koper-nanodeeltjes natmaakt. Deze nanoschaal-herschikking hangt sterk af van temperatuur en gascompositie en kan niet worden vastgelegd door de katalysator alleen voor of na de reactie te onderzoeken.

Een ademende huid op koper

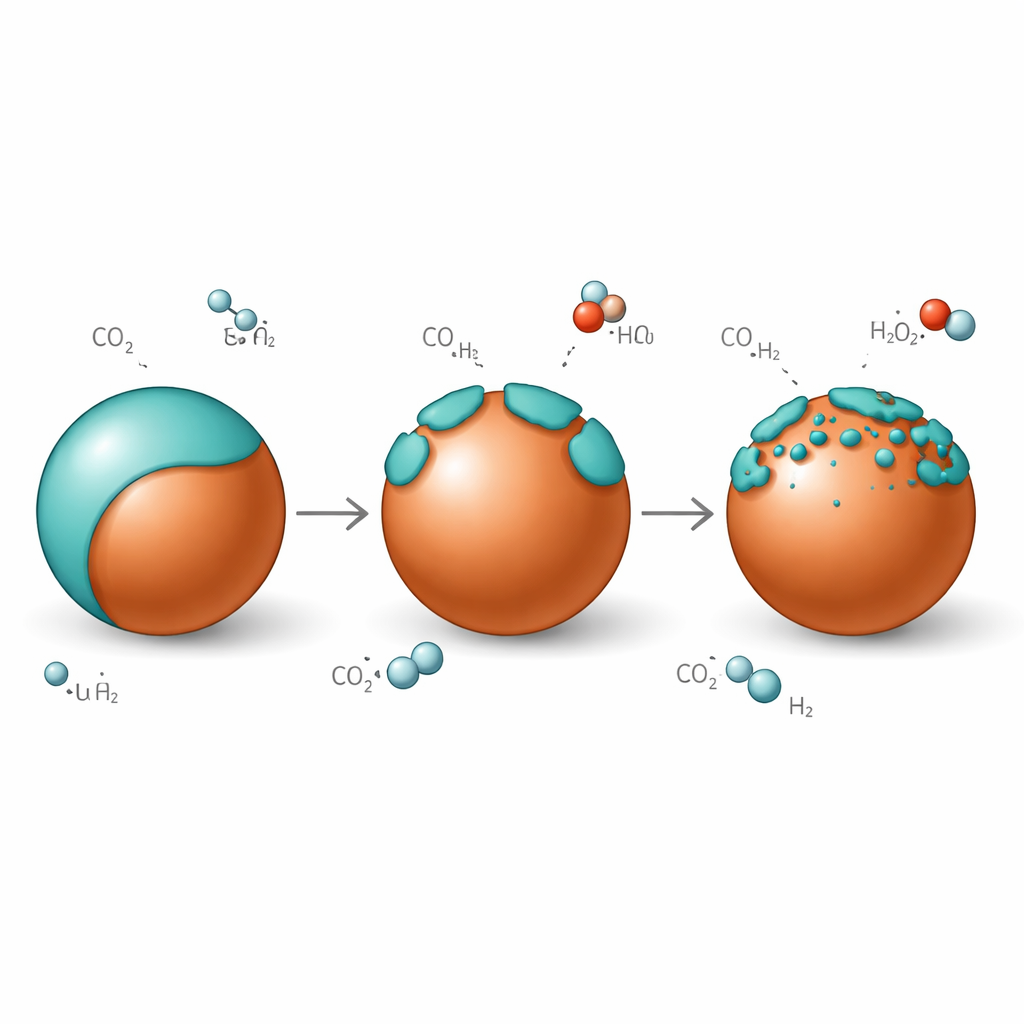

Onder reactieve omstandigheden waarbij kooldioxide en waterstof over de katalysator stromen, blijft de zinkrijke huid niet vastzitten. Bij lage temperatuur zijn koperdelen vrijwel helemaal omhuld door een grafitische zinkoxide-overlaag. Wanneer de temperatuur omhooggaat naar het werkgebied voor methanolsynthese, "opent" deze overlaag zich: de continue huid breekt in eilanden, waardoor koper–zinkoxide-randen bloot komen te liggen die bijzonder goed zijn in het activeren van kooldioxide. Wanneer het systeem weer afkoelt, sluit de overlaag zich bijna met dezelfde dikte terug over het koper, wat laat zien dat deze bevochtiging omkeerbaar is en geen eenrichtingsschadeproces. De dikte van de zinkrijke schaal wordt ook gestuurd door hoeveel kooldioxide in de gasstroom aanwezig is; meer CO2 leidt tot een dikkere bedekking.

Een tere wissel tussen legering en oxide

Buiten de oppervlakhuid kan zink ook in koper oplossen om een koper–zinklegering te vormen, een andere toestand waarvan wordt aangenomen dat ze katalytisch actief is. Door kleine veranderingen in de afstand tussen koperatomen te volgen via elektrondiffractie terwijl ze tegelijkertijd water en koolmonoxide meten die de reactor verlaten, ontdekten het team dat deze legering transiënt is. Bij hogere temperaturen begint de legering te vormen en zet het koperrooster iets uit, maar zodra water verschijnt uit de reverse water–gas-shift nevenreactie, wordt zink snel aan het oppervlak weer geoxideerd tot zinkoxide. De katalysator schuift zo zinkatomen heen en weer tussen metallische en geoxideerde staten, waardoor een continu cyclus van legeringsvorming en overlaaggroei en -opening ontstaat die gevoelig afhangt van de lokale balans tussen waterstof, kooldioxide en water.

Waarom deze nanoschaaldans ertoe doet

Voor een niet-specialist is de conclusie dat de katalysator het beste werkt niet wanneer hij in één enkele, perfect geordende toestand verkeert, maar wanneer hij balanceert tussen twee: koper–zinklegering en koper bedekt met zinkoxide. Reactieomstandigheden duwen het systeem in de ene richting, terwijl het door de geproduceerde water aangetrokken wordt teruggetrokken, waardoor een soort gefrustreerde faseovergang ontstaat waarin beide toestanden naast elkaar bestaan en in elkaar overgaan. Deze dynamische balans lijkt de speciale randplaatsen te genereren en te vernieuwen die zeer actief zijn in het omzetten van kooldioxide en waterstof naar methanol. In de loop van de tijd schuift wat mobiel zink naar stabielere kristallijne vormen die niet langer aan deze dans deelnemen, wat kan helpen verklaren waarom katalysatoren langzaam activiteit verliezen. Het begrijpen en beheersen van deze tere herschikking kan de ontwikkeling sturen van langer meegaande, efficiëntere materialen voor het recyclen van kooldioxide naar nuttige producten en brandstoffen.

Bronvermelding: Boniface, M., Götsch, T., Dong, J. et al. Dynamics of a Cu/ZnO/Al₂O₃ catalyst revealed by operando transmission electron microscopy during CO₂ hydrogenation. Nat Catal 9, 404–413 (2026). https://doi.org/10.1038/s41929-026-01514-x

Trefwoorden: CO2-hydrogenatie, methanolsynthese, koper-zink katalysator, operando TEM, katalysatordynamiek
