Verzadigingsgedrag en volledige veldreconstructie van restspanningen in gehard AISI 304 roestvast staal via de contourmethode

Verborgen krachten in alledaagse metalen onderdelen

Veel metalen onderdelen waarop we vertrouwen — van vliegtuigbouten tot leidingen in chemische installaties — worden tijdens de productie snel gekoeld om hun sterkte te verbeteren. Maar dit snelle afkoelen, of afschrikken, laat onzichtbare interne krachten achter die restspanningen worden genoemd en die een onderdeel zowel kunnen beschermen als scheurgroei kunnen bevorderen. Deze studie onderzoekt een veelgebruikt roestvast staal, AISI 304, om die verborgen spanningen volledig in kaart te brengen en te begrijpen hoe verschillende koelomstandigheden ze vormen.

Hoe koelen interne druk en trek vastzet

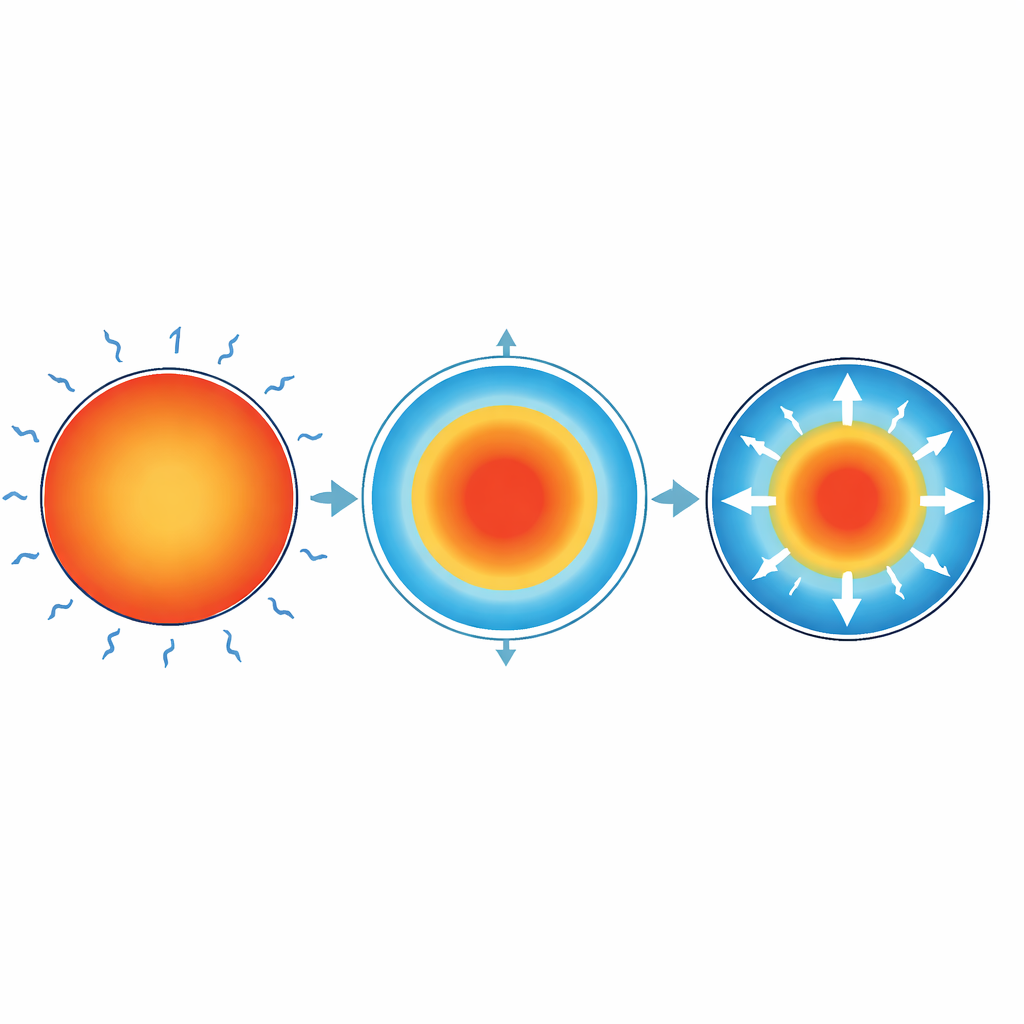

Wanneer een hete metalen cilinder in een koelvloeistof wordt ondergedompeld, koelt en krimpt het oppervlak als eerste terwijl de kern nog heet en uitgezet is. Het hete binnenste houdt het oppervlak tegen, waardoor het wordt uitgerekt. Later, als de kern afkoelt en krimpt, trekt deze aan het reeds uitgerekte oppervlak. Het eindresultaat is een ingevroren patroon: het oppervlak blijft in compressie (samengedrukt), terwijl het binnenste in tractie (getrokken) verkeert. Deze zelfgecompenseerde interne krachten bestaan zelfs wanneer het onderdeel van buitenaf perfect stil lijkt en kunnen sterk bepalen hoe goed een onderdeel bestand is tegen scheuren en vermoeiing tijdens gebruik.

Metaal doorsnijden om onzichtbare spanningen te zien

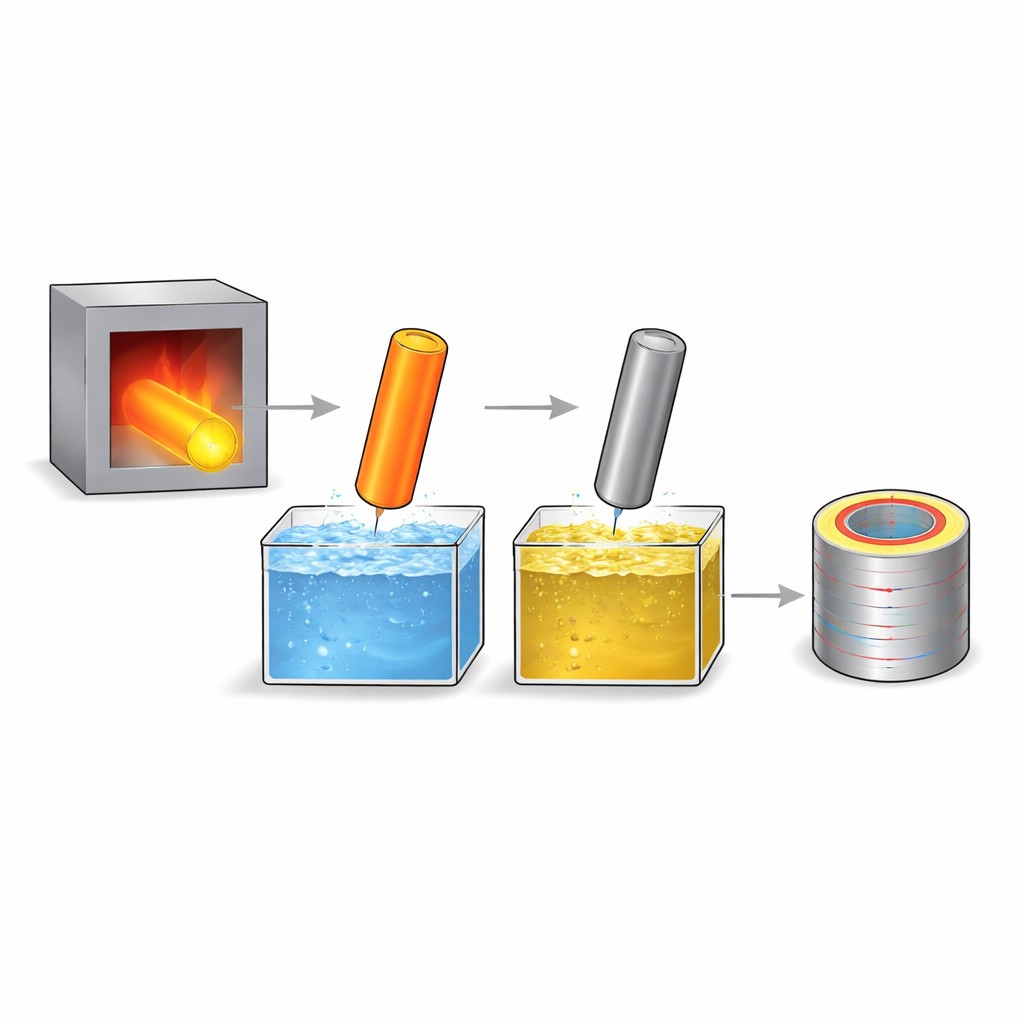

Om deze verborgen krachten zichtbaar te maken gebruikten de onderzoekers een techniek die de contourmethode wordt genoemd. Ze verhitten eerst korte roestvaststalen cilinders tot temperaturen tussen 400 °C en 1000 °C en schrikten ze vervolgens af in water (zeer snel koelen) of olie (langzamer koelen). Na het afkoelen sneden ze de cilinders zorgvuldig in tweeën langs verschillende vlakken met een fijne vonk-ontladingsdraad, zodat het snijden zelf het metaal niet zou vervormen. Het loslaten van de interne spanning tijdens het snijden laat de vers geopende oppervlakken met kleine hoeveelheden vervormen. Deze oppervlakteshapes werden vervolgens met hoogprecisie optische apparatuur gemeten, digitaal gladgemaakt en uitgelijnd, en tenslotte in een computermodel ingevoerd dat de vervorming terugrekenend gebruikte om de oorspronkelijke spanningspatronen over volledige dwarsdoorsneden te reconstrueren.

Vergelijking tussen snel en langzaam koelen

De volledige veldkaarten toonden een duidelijk verschil tussen afschrikken in water en in olie. Afschrikken in water, met zijn heftigere koeling, veroorzaakte veel grotere samendrukkingsspanningen nabij het oppervlak en scherpere overgangen van compressie naar trek richting het centrum. Afschrikken in olie leidde tot zachtere, geleidelijkere spanningsprofielen met lagere piekwaarden. In beide gevallen ontwikkelden de cilinders dezelfde basisstructuur: een compressieve “schil” die helpt scheuren aan het oppervlak te weerstaan, in evenwicht gehouden door een trek-rijke “kern” binnenin. Door zowel dwarsdoorsneden als lengtedoorsneden te analyseren bevestigde het team dat deze patronen consistent waren door het hele onderdeel, niet alleen in één smalle regio.

Wanneer hoger opwarmen geen verschil meer maakt

Een belangrijke ontdekking was dat boven een bepaalde aanvangstemperatuur het nog heter maken van het metaal vóór het afschrikken de uiteindelijke restspanningen niet significant verhoogde. Voor zowel water als olie bleven de spanningspatronen merkbaar veranderen naarmate de afschriktemperatuur toenam tot ongeveer 700 °C. Boven grofweg 700–800 °C veranderden echter de vormen en grootten van de spanningsprofielen zeer weinig, zelfs wanneer de aanvangstemperatuur 1000 °C bereikte. Computersimulaties die warmteoverdracht en mechanische respons koppelden reproduceerden dit “verzadigings”-gedrag en kwamen nauwkeurig overeen met de experimentele spanningskaarten, wat bevestigt dat de belangrijkste drijvende factor is hoe warmte het oppervlak verlaat tijdens de meest intense kook- en koelperiode.

Wat dit betekent voor veiligere, duurzamer onderdelen

Voor dit veelgebruikte roestvast staal toont de studie aan dat ingenieurs restspanningen vooral kunnen afstemmen door het koelmedium te kiezen en door de aanvangstemperatuur tot ongeveer 700–800 °C te bereiken, zonder die veel te overschrijden. Sneller koelen in water bouwt een sterkere beschermende compressielaag op maar ook hogere interne trekspanningen, terwijl olie over het algemeen mildere spanningen geeft. Omdat deze patronen over de gehele dwarsdoorsnede in kaart zijn gebracht en door gedetailleerde simulatie zijn geverifieerd, kunnen ontwerpers ze gebruiken om beter te voorspellen hoe onderdelen scheur- en vermoeiingsbestendigheid zullen weerstaan in veeleisende toepassingen — zonder dat daarvoor complexere faseveranderingen of exotische modellering nodig zijn om het essentiële gedrag te vangen.

Bronvermelding: Meng, L., Khan, A.M., Shan, Y. et al. Saturation behavior and full-field reconstruction of residual stress in quenched AISI 304 stainless steel via the contour method. Sci Rep 16, 11694 (2026). https://doi.org/10.1038/s41598-026-45542-w

Trefwoorden: restspanning, afschrikken, roestvast staal, warmtebehandeling, eindige-elementenanalyse
