Ferrofluid-microrobot aangedreven door een instelbare magnetische pincet voor mechanische meting van zacht weefsel

Waarom zachte weefsels zachte gereedschappen nodig hebben

Artsen en onderzoekers vertrouwen steeds vaker op de zachtheid of stijfheid van ons weefsel om ziekten zoals kanker te begrijpen, maar de instrumenten die deze eigenschappen meten zijn vaak te stijf en ruw. Dit artikel introduceert een piepkleine, vloeibare microrobot en een slim magneetsysteem die samen een zachtere, nauwkeurigere manier bieden om de mechanische eigenschappen van zacht weefsel te voelen zonder schade toe te brengen.

Een piepkleine druppel met een grote taak

Centraal in dit werk staat een druppel ferrofluid, een vloeistof die reageert op magnetische velden, gemaakt van biocompatibele plantaardige olie en magnetiet-nanodeeltjes. Omdat het een vloeistof is, past deze druppel zich vanzelf aan het omliggende weefsel aan in plaats van het te prikken zoals een hard instrument. De onderzoekers ontwierpen de samenstelling van het ferrofluid zorgvuldig zodat de nanodeeltjes gelijkmatig verdeeld blijven en wekenlang stabiel zijn, en ze gebruikten een spuitsysteem om betrouwbaar druppels van ongeveer één millimeter te vormen. Tests toonden aan dat de druppel zijn vorm behoudt in waterige omgevingen die op het lichaam lijken en soepel deformeert wanneer een magnetisch veld wordt aangelegd, waardoor hij geschikt is als zacht mechanisch probe.

Een magnetisch speelveld dat van vorm verandert

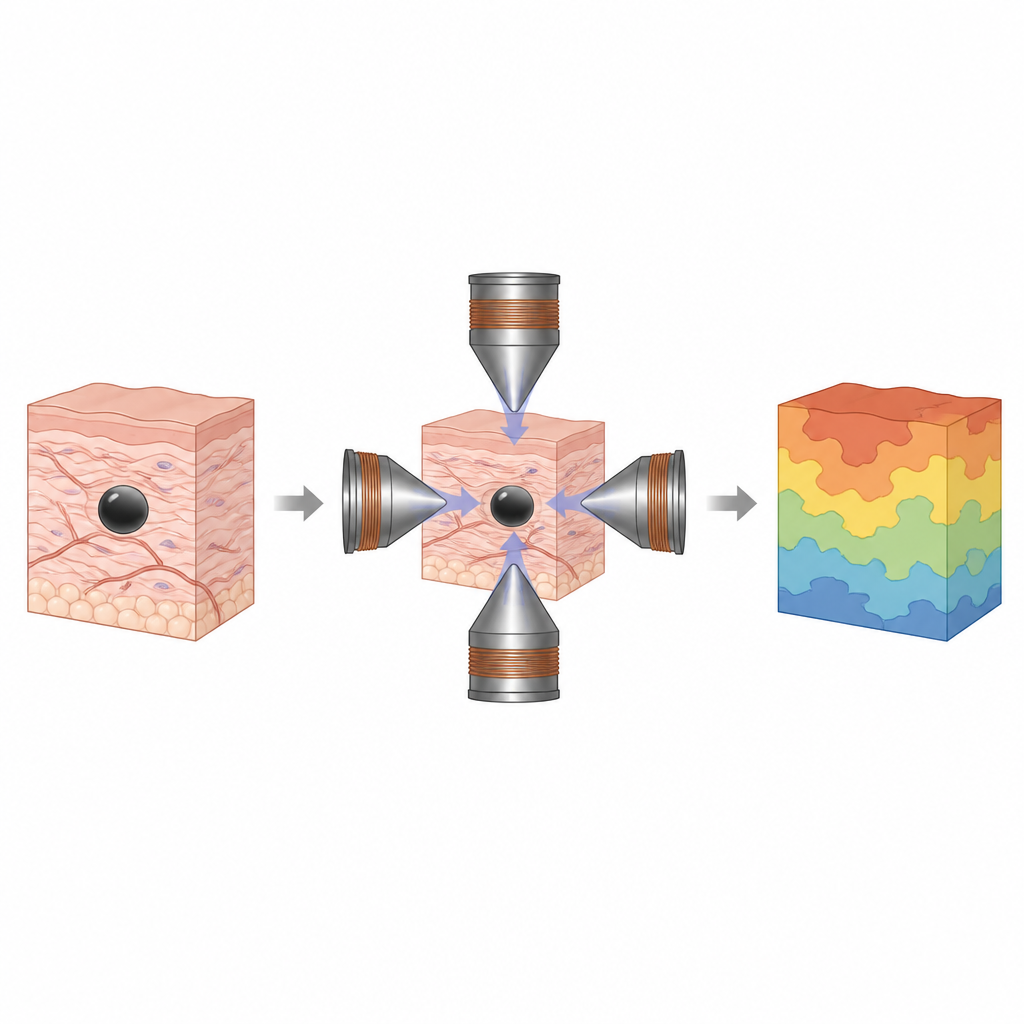

Om deze druppel in zachte materialen te bedienen bouwde het team een herconfigureerbaar magnetisch pincetsysteem met vier elektromagnetische polen waarvan de afstand verstelbaar is van 9 tot 80 millimeter. In de ruime stand heeft het magnetische veld een sterke gradiënt die de druppel zachtjes als een op afstand bestuurbare kraal trekt, waardoor hij over een groot gebied kan navigeren. In de nauwe stand produceert dezelfde hardware een sterk, bijna uniform veld dat de druppel op zijn plaats uitrekt zonder hem veel te verplaatsen. Computersimulaties en metingen bevestigden dat het systeem tussen deze modi kan schakelen terwijl het veld goed gedisciplineerd blijft waar de druppel zit, en een camera-gebaseerde feedbacklus hield het traject van de druppel binnen een fractie van zijn eigen straal.

Voelen van dikte en stroming binnen zacht materiaal

Wanneer de druppel op een interessant punt arriveert, vervormt het uniforme magnetische veld hem, en de manier waarop zijn vorm in de tijd verandert onthult hoe viscose en hoe veerkrachtig het omringende materiaal is. De auteurs modelleerden dit gedrag met een eenvoudig mechanisch beeld dat zowel elastische veren als viskeuze dempers omvat, waarmee wordt vastgelegd hoe de druppel langzaam uitrekt en zich daarna zet. Ze plaatsten de druppel eerst in suikerwateroplossingen die een breed bereik aan viscositeiten besloegen en toonden aan dat de gemeten viscositeiten nauwkeurig overeenkwamen met een standaard viscosimeter, met fouten doorgaans onder de tien procent behalve in bijna puur water, waar willekeurige beweging belangrijk wordt. Vervolgens ingebedden ze de druppel in agar-gels variërend van zeer zacht tot relatief stevig en bepaalden stijfheidswaarden die overeenkwamen met die van een mechanische tester over meer dan drie orde van grootte.

Testen in echt weefsel

Om dichter bij realistische omstandigheden te komen injecteerden de onderzoekers de ferrofluiddruppel in kleine blokken kippenborstvlees. Vanuit beneden verlicht kon de omtrek van de druppel duidelijk worden vastgelegd terwijl het magnetische veld hem uitrekte. Met dezelfde analyse schatten ze de stijfheid van het weefsel en vergeleken die met conventionele indentatiemetingen, en vonden slechts een verschil van ongeveer 1,6 procent. Dit succes suggereert dat de zachte druppel en verstelbare magneten samen in complex, heterogeen weefsel kunnen werken zonder noemenswaardige schade te veroorzaken, terwijl ze toch betrouwbare mechanische metingen leveren.

Wat dit kan betekenen voor de geneeskunde van de toekomst

Samenvattend laat deze studie zien dat een zachte ferrofluid-microrobot, aangedreven door een van vorm veranderend magnetisch pincetsysteem, door zachte materialen kan navigeren en lokaal kan waarnemen hoe visceus en elastisch ze zijn met hoge nauwkeurigheid. Voor een leek betekent dat dat we dichterbij een kleine, bestuurbare "tastsensor" komen die van binnenuit in kaart kan brengen hoe stevig of zacht weefsels zijn, in plaats van alleen van buitenaf te drukken. Met verdere ontwikkeling — kleinere druppels, rijkere magnetische aansturing en dieper beeldvormen — zou deze aanpak kunnen uitgroeien tot een krachtig instrument om te bestuderen hoe ziekten de mechanica van weefsel veranderen en om behandelingen minimaal invasief te sturen.

Bronvermelding: Wang, Z., Wu, Z., Ploeg, HL. et al. Ferrofluid microrobot driven by an adjustable magnetic tweezer for soft tissue mechanical measurement. Microsyst Nanoeng 12, 180 (2026). https://doi.org/10.1038/s41378-026-01314-0

Trefwoorden: ferrofluid-microrobot, magnetische pincetten, weefselstijfheid, visco-elastische meting, zachte robotica
