Hızlı Prototipleme için CMOS-RRAM Entegrasyon Stratejisi

· Dizine geri dön

Eski çiplerin üzerine yeni bellek koymanın önemi

Telefonlarımız, dizüstülerimiz ve veri merkezlerimiz, onlarca yıldır Moore yasasını izleyerek aynı alana giderek daha fazla transistör sığdıran küçük silikon çiplere dayanıyor. Bu yaklaşım artık fiziksel ve ekonomik sınırlara takılıyor. Bu makale farklı bir yolu inceliyor: tanecik boyutlu özelliği daha fazla küçültmeden, tanıdık silikon elektroniğinin tam üstüne doğrudan yerleştirilen dirençli bellek adlı yeni bir bellek türünü yığarak daha akıllı ve daha verimli çipler yaratmak.

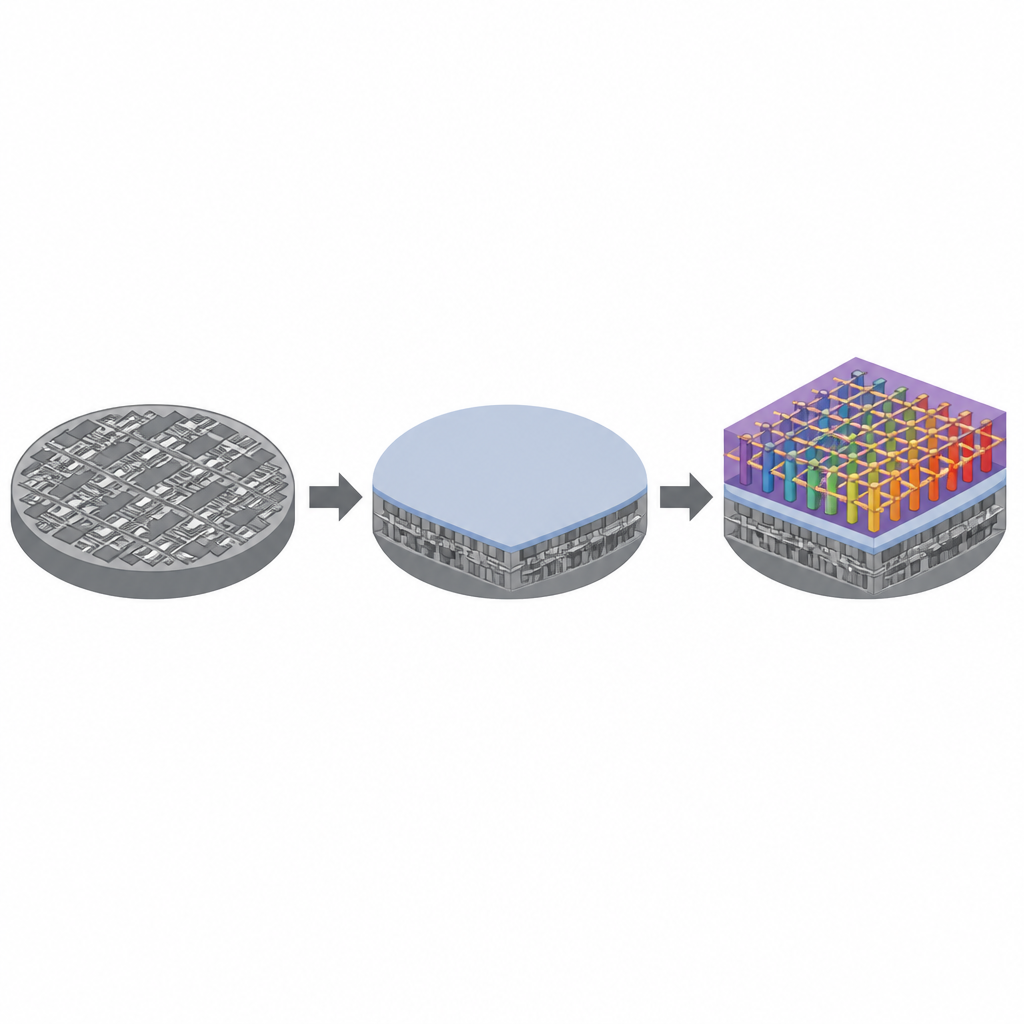

Figure 1. Transistörleri küçültmeden yetenekleri artırmak için mevcut çiplerin üstüne yeni bir dirençli bellek katmanı yığmak.
Figure 1. Transistörleri küçültmeden yetenekleri artırmak için mevcut çiplerin üstüne yeni bir dirençli bellek katmanı yığmak.

Sadece transistörleri daha küçük yapmak ötesine geçmek

Yıllardır hesaplamadaki ilerleme, transistörleri daha küçük yapmak ve bir çipe daha fazlasını sığdırmak anlamına geliyordu. Günümüzde bunu yapmak egzotik araçlar ve malzemeler gerektiriyor; bunlar kullanımı zor ve maliyetli. Yazarlar, yalnızca daha küçük boyutları kovalamak yerine, bitmiş devrelerin üzerine yeni işlevler ekleyerek mevcut çip fabrikalarının zaten iyi yaptığı şeyleri genişletebileceğimizi savunuyorlar. Umut vadeden seçeneklerden biri, elektriksel direnci değiştirilebilen ve hatırlanabilen, böylece hem depolama hem de beyin ilhamlı hesaplama için yapı taşı olarak kullanılabilen minyatür bir aygıt olan dirençli rasgele erişimli bellektir.

Silikonun üzerine oturabilecek bir bellek tasarlamak

Gerçek ürünlerde çalışabilmesi için bu yeni belleğin geleneksel çip fabrikalarının kullandığı aynı tür malzemeler ve sıcaklıklarla üretilmesi gerekir. Ekip önce standart silikon wafer’lar üzerinde dirençli bellek aygıtlarını geliştirdi ve test etti; hücrelerin sıradan devrelerin sağlayabileceği voltajlarda anahtarlanmaları için malzemeleri ayarladı. Metal ve oksit kombinasyonlarını dikkatle seçerek ve az miktarda nitrojen ekleyerek, sadece birkaç voltla güvenilir şekilde oluşan ve anahtarlanan, düzgün ayarlanabilir direnç ve zaman içinde iyi kararlılığa sahip bellek hücreleri yarattılar.

İlk entegre dizileri inşa etmek ve doğrulamak

Temel aygıtları ayarladıktan sonra araştırmacılar zorlu kısma geçti: binlercesini, altındaki devrelere zarar vermeden, hazır çiplerin üzerine entegre etmek. Buluntu wafer’ların koruyucu üst tabakasını incelttiler ve düzleştirdiler, ardından gömülü metal hatlara kadar küçük açılımlar açtılar. Bu açılımlara alt elektrotları, aktif dirençli katmanı ve üst elektrotları eklediler, nihayet oyulmuş delikleri metal ile doldurarak her şeyi birbirine bağladılar. Bu reçeteyi kullanarak, her bellek hücresinin bir transistörle eşleştirildiği küçük test dizileri kurdular; orijinal devrelerin tasarlandığı gibi davrandığını ve yeni hücrelerin güvenilir bir şekilde oluşturulup programlanabildiğini ve okunabildiğini gösterdiler.

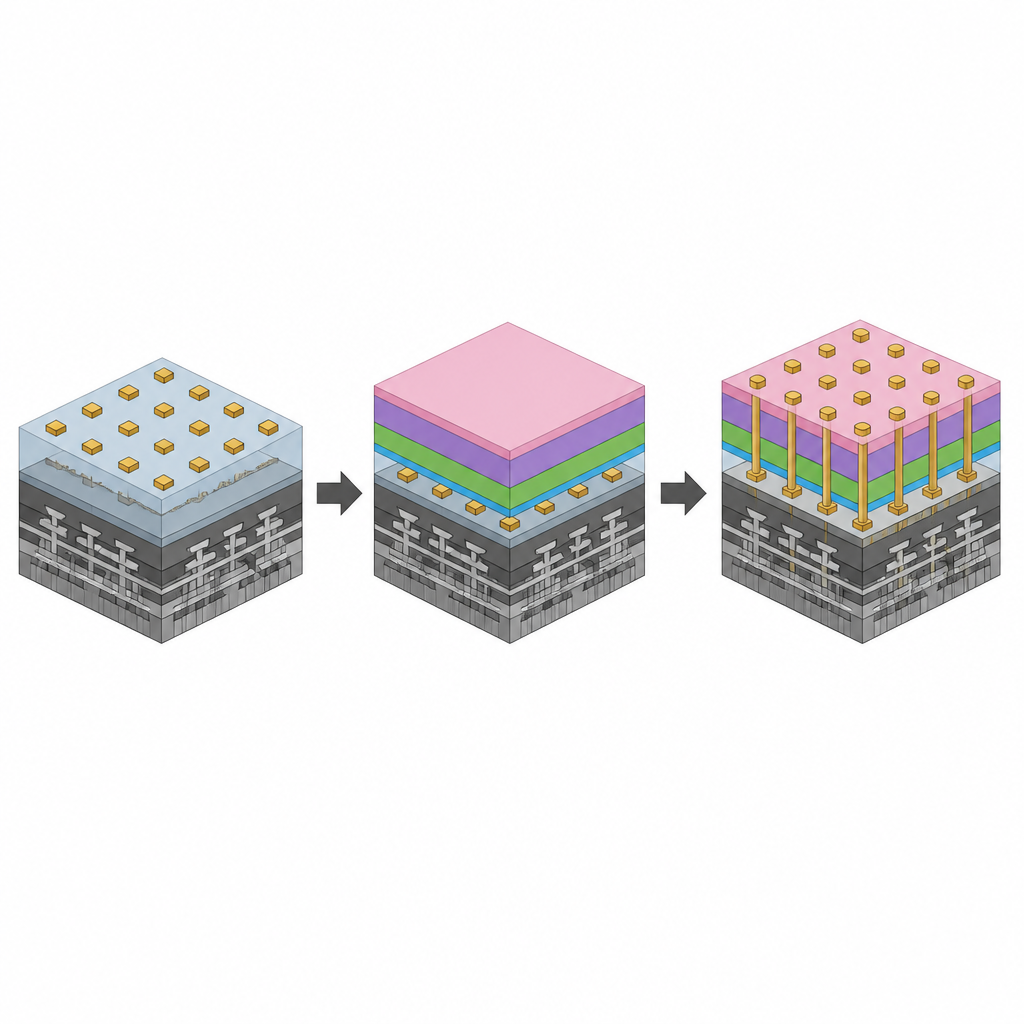

Figure 2. Yeni belleği çalışan çip devrelerine doğrudan bağlayan, küçük dirençli hücrelerin ve bağlantıların adım adım katmanlanması.
Figure 2. Yeni belleği çalışan çip devrelerine doğrudan bağlayan, küçük dirençli hücrelerin ve bağlantıların adım adım katmanlanması.

Mini test bloklarından yoğun ve kullanışlı sistemlere

Temel süreç kanıtlandıktan sonra ekip, bir milyona kadar potansiyel bellek hücresi içerebilen çok daha büyük ve daha yoğun dizilere ölçeklendirdi. Bu, bitmiş çiplerin engebeli yüzeyi boyunca çok ince hatların çizilebilmesi için yüzey düzleştirme ve desenleme adımlarının iyileştirilmesini gerektirdi. Daha küçük boyutlara ulaşmak için çift desenleme gibi farklı litografi araçları ve hileleri karıştırdılar ve geliştirme maliyetlerini makul tutmayı başardılar. Son olarak, aynı entegrasyon yönteminin sinirsel sinyal arayüzleri, desen eşleştirme birimleri, sinir ağı hızlandırıcıları ve radyasyona dayanıklı bellekler gibi çeşitli gerçek devreleri destekleyebileceğini gösterdiler; her biri görevine uyarlanmış biçimde dirençli hücreleri kullandı.

Bu çiplerin geleceği için ne anlama geliyor

Sürekli daha küçük transistörleri beklemek yerine, bu çalışma sıradan silikon çiplerin tam üstüne yeni, esnek bir bellek katmanı eklemek için pratik bir reçete ortaya koyuyor. Yaklaşım standart malzemeler ve süreçler kullandığından, laboratuvar deneyleri ile fabrika üretimi arasındaki boşluğu kapatabilir. Bir uzman olmayan için çıkarılacak ders, gelecekteki elektroniğin daha fazla küçültmeyle değil, halihazırda nasıl üreteceğimizi bildiğimiz çiplerin üstüne akıllıca yığılan yeni bellek teknolojileriyle yeni yetenekler ve verimlilik kazanabileceğidir.

Atıf: Tsiamis, A., Stathopoulos, S. & Prodromakis, T. A Rapid-prototyping CMOS-RRAM Integration Strategy. Microsyst Nanoeng 12, 206 (2026). https://doi.org/10.1038/s41378-026-01335-9

Anahtar kelimeler: RRAM, CMOS entegrasyonu, dirençli bellek, hafıza-içinde hesaplama, nöromorfik donanım
