Stereologische reconstructies van 3D-celliges microstructuren door adversarial learning te combineren met Voronoi-tessellaties

Waarom de verborgen innerlijke structuur van materialen ertoe doet

Alledaagse materialen, van metalen fietskaders tot plantenbladeren en schuimkussens, zijn opgebouwd uit kleine driedimensionale “cellen” die dicht op elkaar gepakt zijn. De vormen, afmetingen en verbindingen van deze cellen bepalen stilletjes hoe een materiaal buigt, breekt, warmte isoleert of elektriciteit geleidt. Het zien van deze 3D-celnetwerken vereist doorgaans echter dure of destructieve beeldvorming. Dit artikel introduceert een nieuwe manier om realistische 3D-cellige structuren te reconstrueren uit veel eenvoudigere tweedimensionale beelden, waardoor wetenschappers materialen kunnen onderzoeken en ontwerpen zonder ze open te snijden.

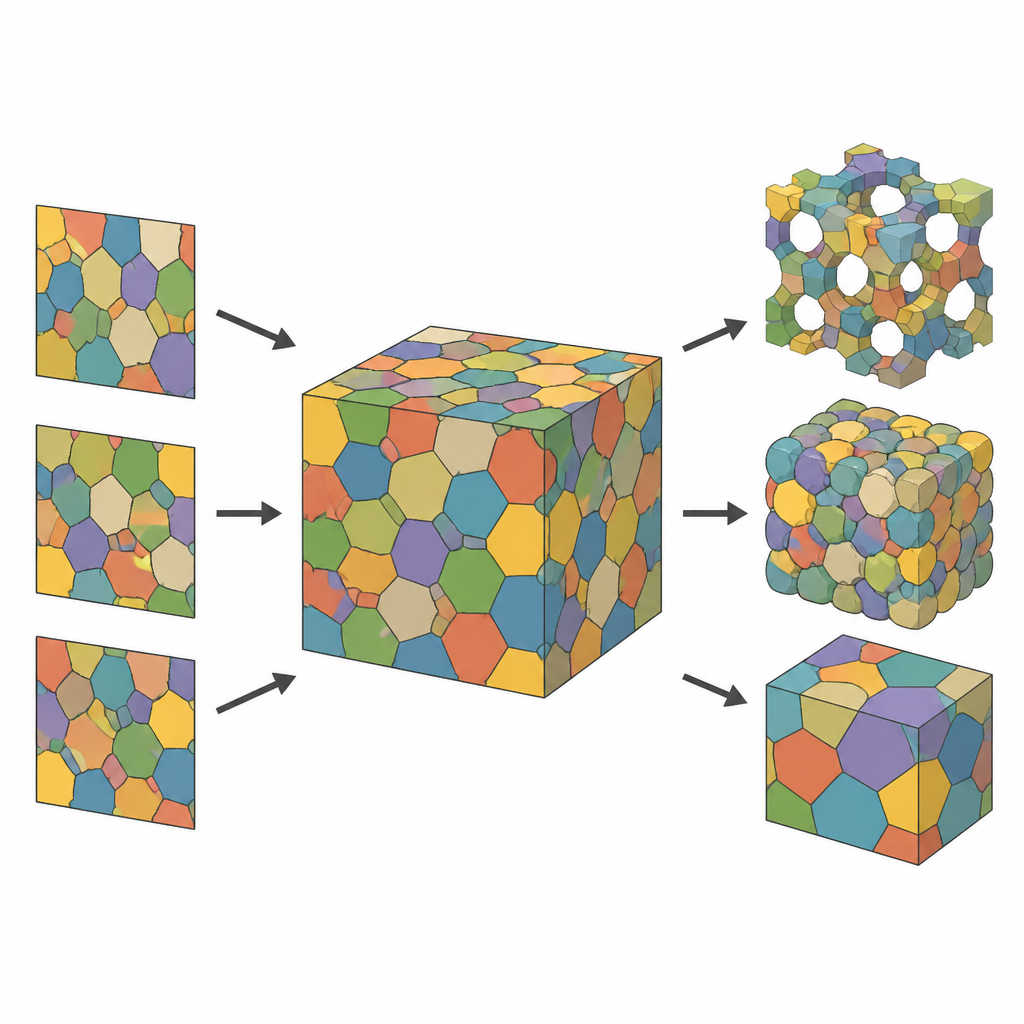

Van platte slices naar volledige 3D-celkaarten

De meeste experimenten leggen slechts dunne plakjes van een materiaal vast: microscoopbeelden die laten zien hoe cellen eruitzien in een vlakke dwarsdoorsnede. Hoewel nuttig, missen zulke 2D-weergaven hoe cellen zich in diepte uitstrekken en verbinden. De auteurs pakken dit aan door de onzichtbare 3D-structuur te behandelen als een verzameling cellen die de ruimte partitioneren, vergelijkbaar met een mozaïek van aangrenzende polyhedrale “bellen.” Door te beginnen met een wolk punten in de ruimte en elk punt de regio toe te wijzen die er het dichtst bij ligt, verkrijgen ze een Voronoi-tessellatie, een geometrisch kader dat van nature veel cellulaire materialen nabootst. Elke cel wordt vervolgens ingekleurd en voorgesteld als een glad, computer-vriendelijk beeld zodat het model kan worden aangepast en vergeleken met gemeten slices.

Een neuraal netwerk leren realisme te beoordelen

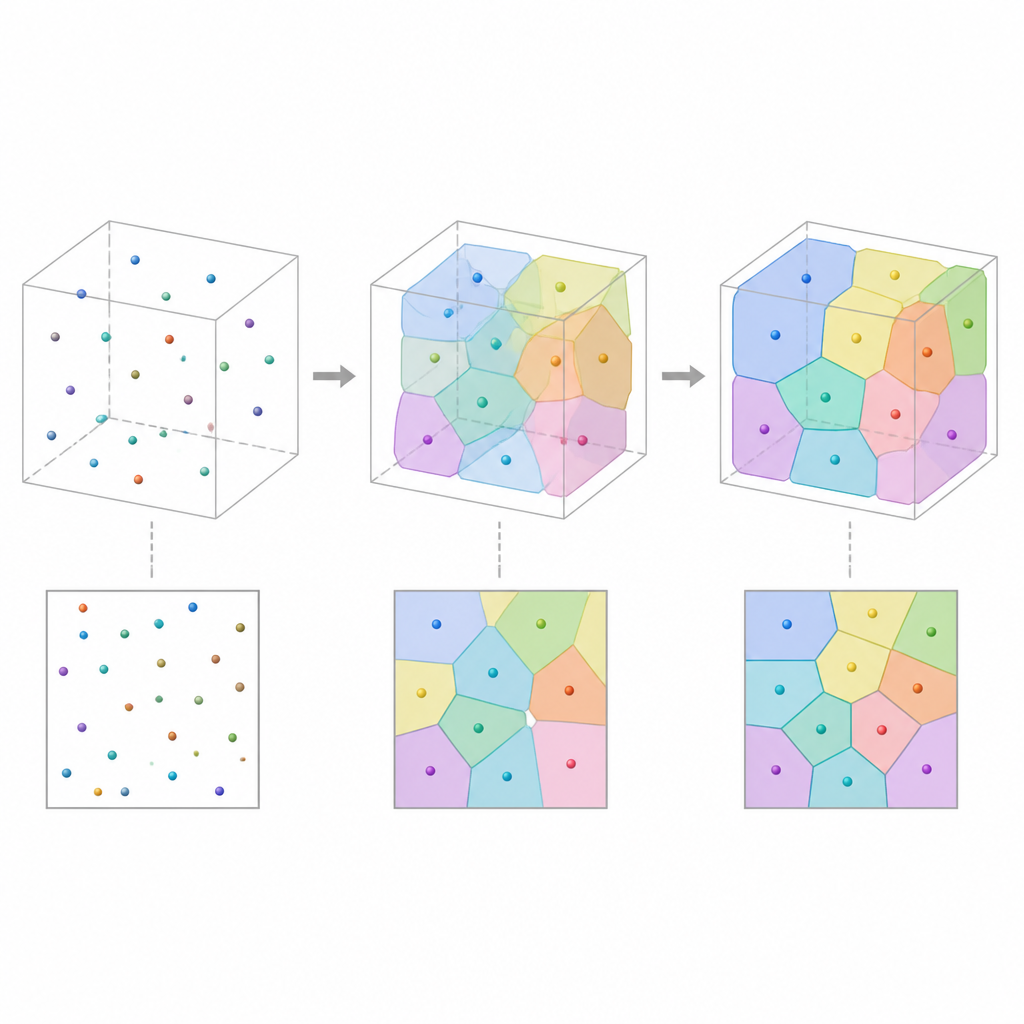

Om de synthetische 3D-structuur op echte materialen te laten lijken, trainen de auteurs een discriminator-netwerk, vergelijkbaar met die gebruikt worden in beeldgenererende kunstmatige intelligentie. Dit netwerk leert onderscheid te maken tussen 2D-beelden die uit het huidige 3D-model zijn gesneden en echte 2D-slices uit experimenten. In het begin zien de slices van het model er onrealistisch uit, zodat de discriminator ze gemakkelijk als nep herkent. Het algoritme verschuift vervolgens de zaadpunten die de cellen definiëren lichtjes, met behulp van gradiëntgebaseerde optimalisatie, om de model-slices lastiger te maken te onderscheiden van echte. Na vele ronden evolueert het 3D-celpatroon totdat de discriminator gesimuleerde en gemeten slices als statistisch vergelijkbaar beoordeelt.

Balanceren van detail, efficiëntie en interpreteerbaarheid

De aanpak is ontworpen om zeer weinig parameters per cel te gebruiken terwijl er een duidelijke fysieke betekenis behouden blijft. Elke cel wordt voornamelijk gedefinieerd door de positie van een enkel punt, in plaats van duizenden beeldpixels. Deze compacte beschrijving vermindert het geheugenverbruik ruwweg met een factor van honderden vergeleken met volledige 3D-beelden, en biedt toch directe controle over belangrijke kenmerken zoals celgrootte, vorm en buurrelaties. Periodieke randvoorwaarden voorkomen kunstmatige rand-effecten in kleine monsters, en een “zachte” versie van de tessellatie, gebaseerd op vloeiende op afstand gebaseerde gewichten, houdt de optimalisatie stabiel en differentieerbaar terwijl de mogelijkheid behouden blijft om later scherpe celgrenzen te herstellen.

Testen op synthetische en echte materialen

Het team controleert hun raamwerk eerst op kunstmatige microstructuren die al goed beschreven worden door Voronoi-cellen. Door 3D-patronen te reconstrueren uit vele 2D-slices en statistieken te vergelijken zoals celvolume, oppervlak, uitrekking en aantal buren, vinden ze dat de gegenereerde structuren sterk overeenkomen met de originelen. Ze passen de methode vervolgens toe op echte gemeten data: polymeer- schuimen, bijna bolvormige biologische cellen, en polykristallijne metalen met meer uitgerekte en getwinde korrels. In alle drie de gevallen reproduceren de gereconstrueerde 3D-tessellaties belangrijke geometrische trends die in experimenten worden waargenomen, en vaak doen ze dat nauwkeuriger qua celgroottes en -oppervlakken dan een puur voxelgebaseerde concurrerende methode.

Wat dit betekent voor toekomstig materiaalontwerp

De studie laat zien dat het mogelijk is om rijke 3D-cellige architecturen af te leiden uit 2D-beelden met een mengsel van geometrische tessellaties en adversarial learning. Hoewel de huidige versie beperkt is tot cellen met rechte, vlakke vlakken en isotrope statistieken, biedt het al een snelle, laag-parameterige en fysiek interpreteerbare route om virtuele 3D-monsters te bouwen die direct in simulatiehulpmiddelen kunnen worden gevoed. Voor niet-experts is de kernboodschap dat wetenschappers nu platte materiaalslices realistisch kunnen “heropblazen” tot 3D-modellen, waardoor de afhankelijkheid van kostbare 3D-beeldvorming afneemt terwijl de essentiële interne structuur die het gedrag van een materiaal bepaalt behouden blijft.

Bronvermelding: Fuchs, L., Wilhelm, T., Furat, O. et al. Stereological reconstructions of 3D cellular microstructures by combining adversarial learning and Voronoi tessellations. Sci Rep 16, 15058 (2026). https://doi.org/10.1038/s41598-026-52851-7

Trefwoorden: 3D-microstructuur, cellulaire materialen, Voronoi-model, adversarial learning, stereologie
