Een nieuw Taguchi–OCRA optimalisatiekader voor incrementeel plaatvormen van miniatuur kegelbekers met multi-respons validatie en toepasbaarheid over geometrieën

Slimmer kleine metalen onderdelen vormen

Veel moderne apparaten — van medische implantaten tot miniatuursensoren — vereisen zeer kleine metalen onderdelen met hoge precisie en weinig afval. Traditioneel vereist het vormen van metaal speciale matrijzen die duur, inflexibel en energie-intensief zijn. Dit artikel onderzoekt een wendbaardere manier om kleine conische metalen bekers te vormen en laat zien hoe zorgvuldige afstelling van een flexibel vormgevingsproces gelijktijdig kwaliteit, snelheid en milieu-impact kan verbeteren.

Een beker vormen zonder traditionele matrijs

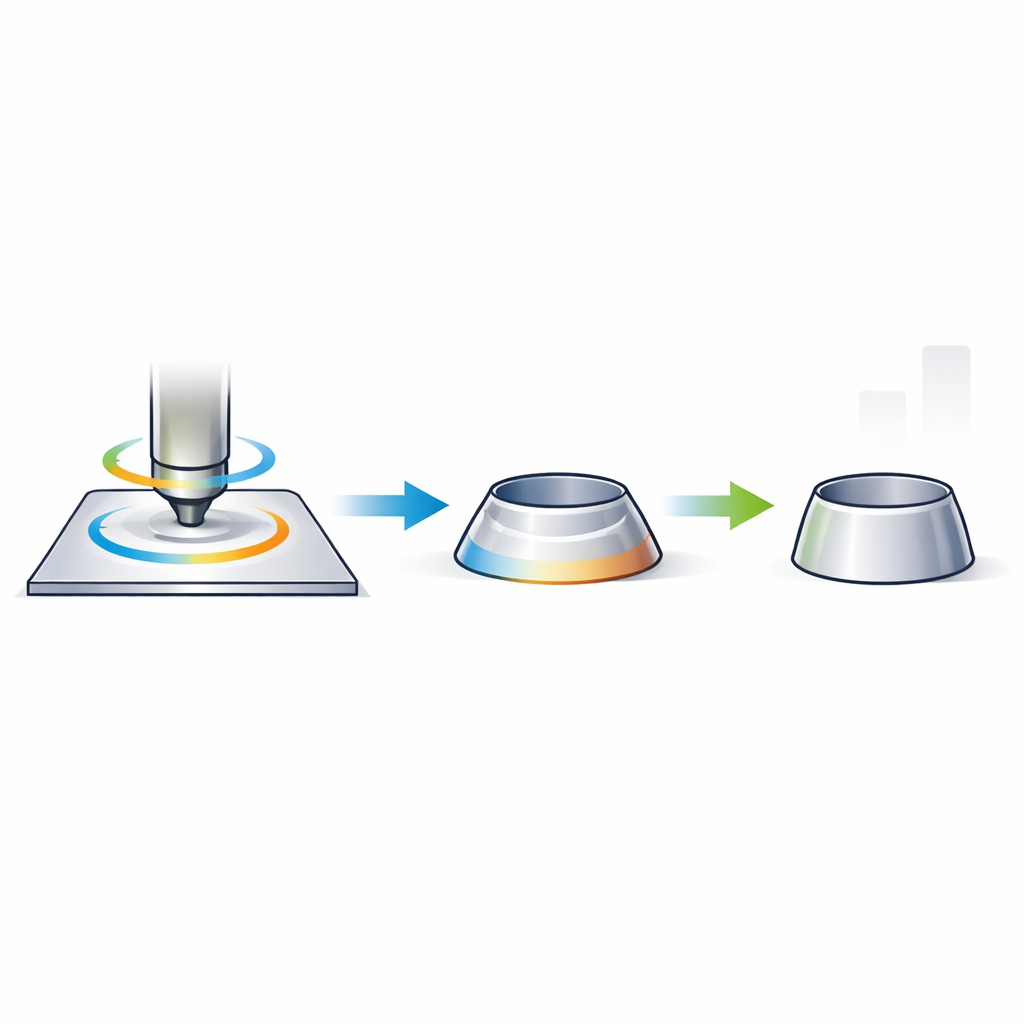

De studie richt zich op incrementeel plaatvormen, een methode waarbij een afgerond gereedschap op een dun metalen blad drukt en een geprogrammeerd pad volgt, waarbij het materiaal geleidelijk in de gewenste vorm wordt geduwd — hier een kegelvormige beker van slechts 5 mm breed en 3 mm hoog. In plaats van één grote slag in een stijve matrijs, beweegt het gereedschap in een spiraal over het blad en daalt laag voor laag. Omdat het gereedschappad door computer wordt aangestuurd, kan dezelfde machine veel vormen produceren zonder nieuw hardware, wat aantrekkelijk is voor maatwerk of kleine series.

De beste instellingen vinden met minder experimenten

Hoewel de apparatuur flexibel is, is het proces zelf gevoelig. Kleine wijzigingen in voedingssnelheid (hoe snel het gereedschap beweegt), stapdiepte (hoeveel het elke laag daalt), stapgrootte (de afstand tussen spiraalwindingen) of de keuze van metaal kunnen de wanddikte, oppervlaktestructuur, vormnauwkeurigheid, vormtijd en energiegebruik beïnvloeden. In plaats van elke mogelijke combinatie te testen, gebruikten de auteurs een statistisch ontwerp genaamd een Taguchi L9-array om vier belangrijke factoren op drie niveaus elk te onderzoeken in slechts negen proeven. Dit gaf hen een gestructureerd overzicht van hoe elke instelling meerdere uitkomsten tegelijk beïnvloedt, van wandverdunning en terugvering (hoeveel het onderdeel terugveert na vormen) tot oppervlakte-ruwheid, tijd en elektrisch vermogen.

Conflicterende doelen verenigen in één beslissing

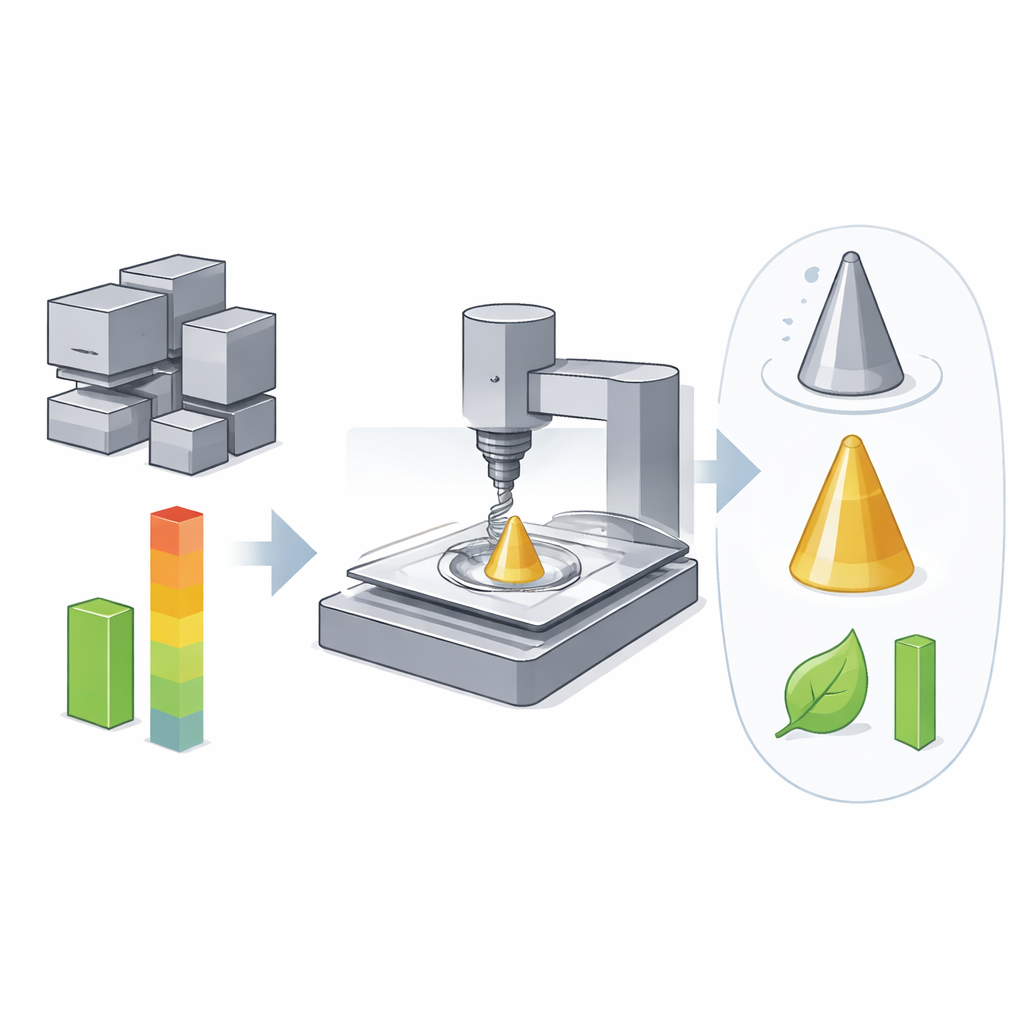

In de praktijk is er zelden één instelling die voor elk doel het beste is. Een lagere voedingssnelheid kan een gladder oppervlak geven maar te langzaam zijn; een harder metaal behoudt mogelijk beter zijn vorm maar vergt meer energie. Om met deze afwegingen om te gaan, combineerde het team hun Taguchi-experimenten met een beslissingshulpmiddel genaamd OCRA (Operational Competitiveness Rating Analysis). Eerst vroegen ze experts welke uitkomsten het belangrijkst waren, met een gestructureerde vergelijkingsmethode die sterk de nadruk legde op oppervlaktekwaliteit, maar ook rekening hield met verdunning, tijd, vermogen, terugvering en wandhoek. Vervolgens voegde OCRA alle zes maatregelen samen — waarbij sommige als ‘hoe lager hoe beter’ en andere als ‘hoe hoger hoe beter’ werden behandeld — tot één score per experimentele instelling, waarmee duidelijk werd welke combinatie de meest evenwichtige prestatie leverde.

Hoe het beste recept eruitziet

Het winnende recept bleek een relatief hoge voedingssnelheid (90 mm/min), een kleine verticale stap (0,10 mm), een matige laterale stap (0,25 mm) en een koperen plaat. Onder deze omstandigheden daalde de vormtijd met bijna een vijfde en het directe stroomverbruik met meer dan de helft vergeleken met een slechte instelling die in de tests werd geïdentificeerd. Wanneer tijd en vermogen werden gecombineerd, daalde de energie per beker — en de bijbehorende CO2-uitstoot — met ongeveer 64,5%. De gevormde bekers vertoonden gladdere oppervlakken, minder terugvering en goede dimensionale nauwkeurigheid en herhaalbaarheid, hoewel de wanden iets dunner werden. Aanvullende controles met statistische modellen, herhaalde runs en alternatieve onderdeelvormen (cilindrisch en prismatisch) bevestigden dat de geoptimaliseerde instellingen robuust waren en goed overdraagbaar naar vergelijkbare geometrieën.

Waarom dit belangrijk is voor groenere productie

Voor niet-specialisten is de kernboodschap dat je een flexibel vormgevingsproces systematisch kunt afstemmen om betere onderdelen sneller te krijgen en tegelijkertijd veel minder energie te gebruiken. Door slim experimentontwerp te combineren met een duidelijke manier om concurrerende doelen te rangschikken, laten de auteurs zien hoe fabrikanten kunnen overstappen van ‘het werkt’ naar ‘het is efficiënt en duurzaam’. Hun Taguchi–OCRA-kader biedt een sjabloon voor het ontwerpen van kleine, precieze metalen onderdelen — zoals miniatuur bekers — zonder maatwerkmatrijzen, met minder proefopstellingen en met een kleinere ecologische voetafdruk.

Bronvermelding: Sivam, S.P.S.S., Kesavan, S. & Santhosh, A.J. A novel taguchi–ocra optimization framework for incremental sheet metal forming of miniature conical cups with multi-response validation and cross-geometry applicability. Sci Rep 16, 14598 (2026). https://doi.org/10.1038/s41598-026-44398-4

Trefwoorden: incrementeel plaatvormen, miniatuur metalen bekers, procesoptimalisatie, energiezuinige productie, duurzame productie
