בדיקת ביצועי עיבוד בחומר 17-4PH בעזרת כלים מחוספסים חדשניים

חיתוך קר יותר עבור מתכות קשוחות

מריזות נחיתה במטוסים ועד חלקים בתחנות כוח — רבים מהמרכיבים הקריטיים מיוצרים מגליון פלדת 17‑4PH, סגסוגת מוערכת בעמידותה אך ידועה בקשיי העיבוד שלה. חום גבוה ובלאי מהיר של הכלי הופכים עיצוב של חומר זה ליקר ועתיר אנרגיה. המחקר בוחן רעיון שבחומרתו פשוט: הוספת חריצים זעירים למשטח כלי החיתוך כדי שיוכלו לאחסן ולהזרים את נוזל הקירור באופן יעיל יותר, לשמור על טמפרטורות נמוכות יותר, להאריך את חיי הכלי ולתת גימור חלק יותר לחלקים דרישתיים אלה.

חריצים זעירים עם תפקיד גדול

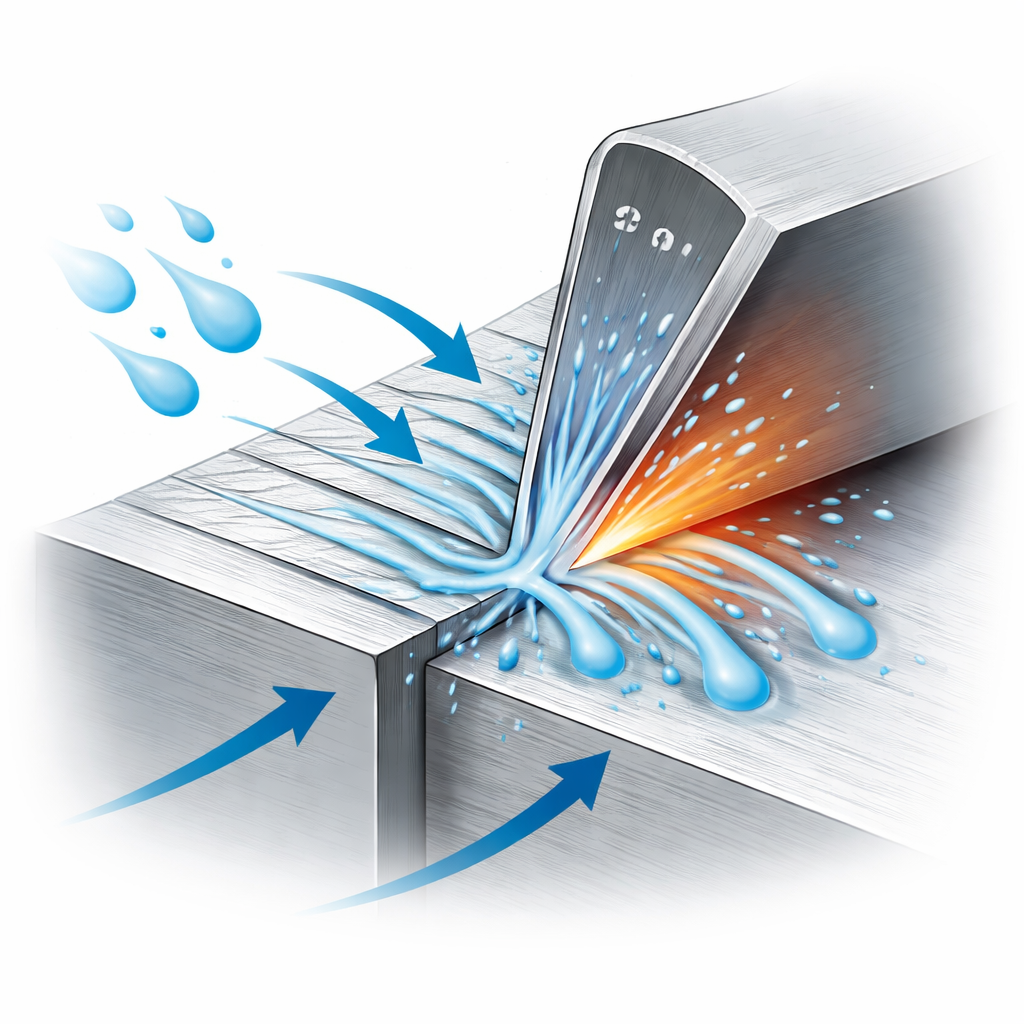

החוקרים תכננו פִּרסה חיתוך חדשנית «היברידית» שמצדה הפעיל מכוסה בתבנית של חריצים מיקרוסקופיים. בשונה מעיצובים מסורתיים המשתמשים בכיוון חריץ יחיד, הכלי משלב חריצים הרצים גם במקביל וגם בניצב לכיוון זרימת שבב המתכת, בנוסף לחריצים המיושרים עם קצות החיתוך הראשיים והמשניים. כל התכונות הללו נוצרו באמצעות לייזר סיב על פרסות טונגסטן–קרביד סטנדרטיות. הרעיון הוא שהחריצים פועלים כמאגרים ומעברים זעירים לנוזל הקירור, ומאפשרים לו להגיע ולהישאר בפער המיקרוסקופי שבו נפגשים הכלי, השבב ועבודת החומר.

מבחן בייצור

כדי לבדוק האם הטקסטורה משפרת ביצועים בפועל, הצוות חרט מוטות גליליים של פלדת 17‑4PH על מידרך תחת קירור רטוב, והשווה את הפרסות המחורצות לפרסות חלקות קונבנציונליות. הם התמקדו בשלושה מדדים מעשיים שמעניינים תעשייה: טמפרטורת החיתוך באזור המגע בין הכלי לעבודה, גסות פני השטח של הפלדה המעובדת (מדד לאיכות הגימור), ובלאי על פני ה‑rake וה‑flank של הכלי — הקובעים יחד כמה זמן פרסה מחזיקה לפני שיש להחליפה. הניסויים בוצעו בשתי מהירויות חיתוך תוך שמירה על הזנה ועומק חיתוך קטנים וקבועים, ונערכו ניסויים נוספים שבחנו כיצד שינוי מהירות, הזנה ועומק במקביל מעצב את התוצאות.

חתכים קרירים יותר, גימורים חלקים יותר, חיי כלי ארוכים יותר

הכלים המחוספסים פעלו בעקביות בטמפרטורות נמוכות יותר מהכלים החלקים. במהירות החיתוך הנמוכה יותר, העיצוב ההיברידי הוריד את הטמפרטורה בכחמישית לעומת הכלי החלק; גם במהירות הגבוהה יותר, שבה החיכוך חזק יותר והקירור זמין לפרקי זמן קצרים יותר, הפרסה המחורצת עדיין הפחיתה טמפרטורה ביותר מעשירית. תנאים קרירים אלה תורגמו לפחות נזק לכלי עצמו. בלאי על פני ה‑rake ובלאי על ה‑flank היו שניהם נמוכים יותר בכלים המחורצים, עם הפחתות בסדר גודל של כ‑10–20%, וקצה החיתוך שמר על חידוד טוב יותר. תמונות מיקרוסקופיות הראו ששחיקה היא מנגנון הבלאי העיקרי בשני סוגי הכלים, אך היא הופיעה במידה פחותה בהרבה כאשר היו קיימים החריצים.

שבבים טובים יותר וגימורים נקיים יותר

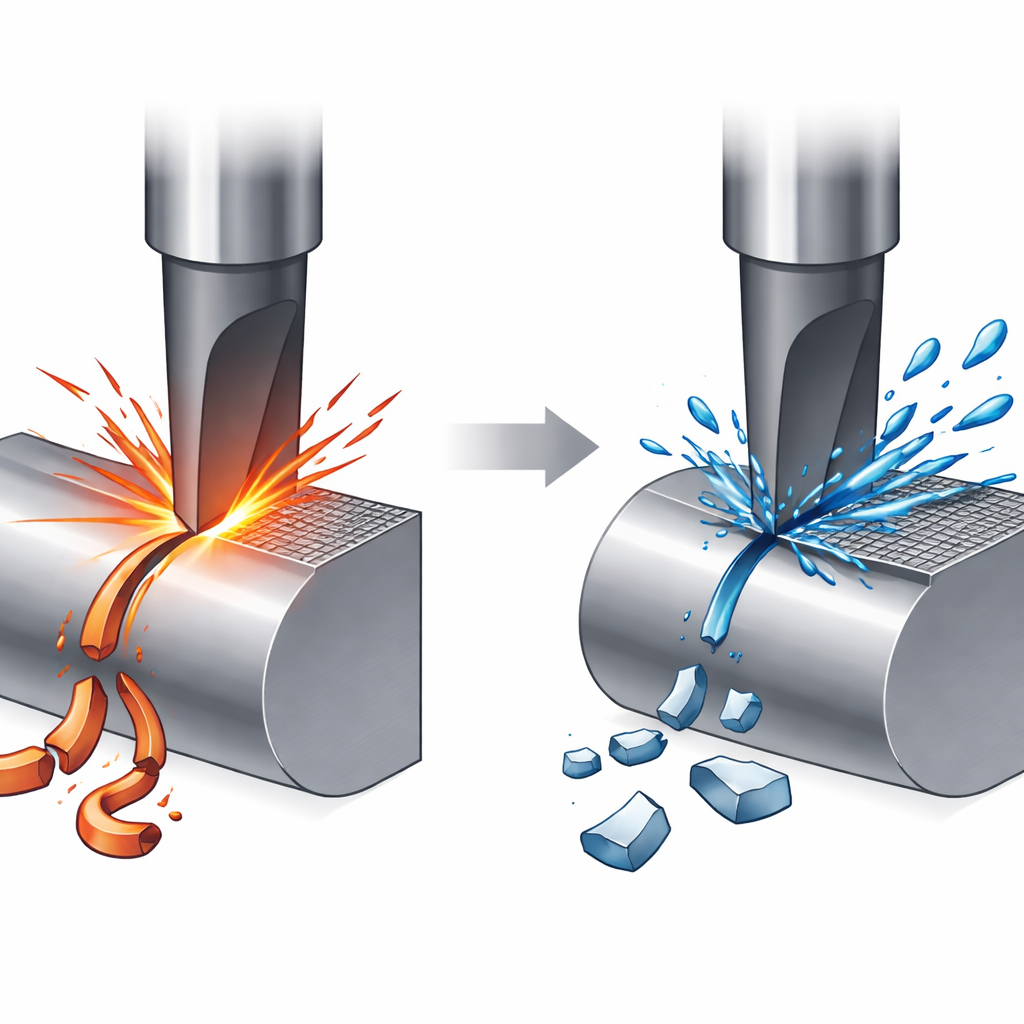

צורת השבב, שלרוב אינו מפוקח מחוץ לסדנאות, השתפרה אף היא. במהירויות נמוכות, הכלים החלקים נטו להפיק שבבים ארוכים ורציפים שיכולים להסתבך ולהפריע לייצור אוטומטי. לעומת זאת, הכלים המחורצים קידמו פעולה חיתוך פרגמנטית או מנותחת שהשברה את השבב לחלקים קצרים יותר, בתמיכה של נוזל הקירור המאוחסן ומשתחרר מהמיקרוחריצים. גם גימור פני השטח השתפר: הפרסות ההיברידיות נתנו ערכי גסות נמוכים יותר מכלים קונבנציונליים, עם השיפורים הגדולים ביותר — בערך 28% — במהירות החיתוך הגבוהה יותר. מפות קונטור סטטיסטיות של הנתונים הראו כי מהירות החיתוך שלטה בעיקר בטמפרטורה ובבלאי, בעוד שקצב ההזנה היה הגורם הדומיננטי לגסות פני השטח; בתנאים אלה, נוכחות הטקסטורה העבירה בעקביות את התוצאות לכיוון קריר, חלק ופחות נשחק.

השלכות לייצור תעשייתי

לייצרנים המעבדים פלדות שקשה לחתוך כמו 17‑4PH, הממצאים מצביעים על כך שטקסטורות כלי מתוכננות בקפידה יכולות להניב תועלות ממשיות ללא צורך בשינויי מכונה או במתודות קירור אקזוטיות. על ידי הפיכת משטח הכלי לרשת של מאגרי קירור ומעברים זעירים, החריצים ההיברידיים עוזרים לשלוט בחום, להגן על קצה החיתוך ולשפר את איכות פני השטח המעובדים — והכל תחת קירור רטוב סטנדרטי. במונחים מעשיים, זה יכול להתבטא בפחות החלפות כלים, חלקים עקביים יותר ושימוש נמוך יותר באנרגיה ובנוזלים. המחברים טוענים שכלים מחוספסים כאלה מוכנים לאימוץ בתעשיות חיתוך המתכות וששיפור נוסף של תבניות החריצים ואסטרטגיות הקירור יכול לחשוף יעילות גדולה עוד יותר.

ציטוט: Sivaiah, P., Rao, K., Yuvaraj, C. et al. Machining performance investigation on 17-4PH steel material with innovative textured tools. Sci Rep 16, 13242 (2026). https://doi.org/10.1038/s41598-026-42889-y

מילות מפתח: טקסטורציה של כלי חיתוך, עיבוד פלדת אל-חלד, חריטה בסיוע קירור נוזלי, הפחתת בלאי הכלי, שיפור גימור פני השטח
