Analyse der Stabilität der Anodentemperatur beim Hohlkathoden-Vakuumlichtbogensintern unter Mehrparameterkopplung basierend auf SR-MLP

High-Tech-Schweißnähte im Griff behalten

Moderne Flugzeugtriebwerke und andere anspruchsvolle Maschinen sind auf extrem präzise Metallverbindungen angewiesen, die hohen Temperaturen und Beanspruchungen standhalten müssen. Eine vielversprechende Methode zur Herstellung dieser Verbindungen ist das Hohlkathoden-Vakuumlichtbogensintern, bei dem ein fokussierter elektrischer Lichtbogen ein dünnes Lot schmilzt, ohne die umgebenden Teile zu beschädigen. Erwärmt sich jedoch die Anodenoberfläche ungleichmäßig oder schwankt sie, können die Verbindungen geschwächt werden oder das Grundmaterial teilweise aufschmelzen. Diese Arbeit untersucht, wie die Anodentemperatur stabil und vorhersehbar gehalten werden kann, und ebnet so den Weg für intelligentere, zuverlässigere Schweißsysteme.

Wie diese spezielle Schweißart funktioniert

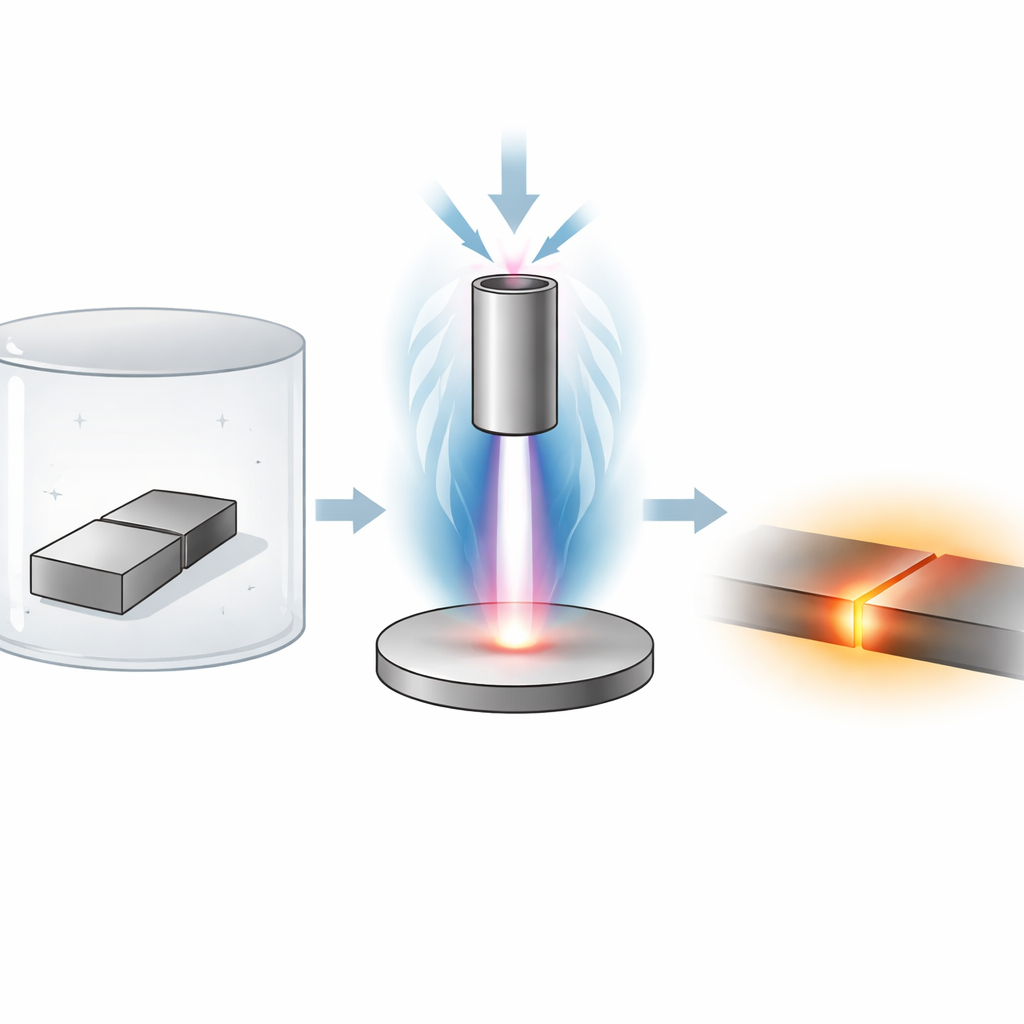

Beim Hohlkathoden-Vakuumlichtbogensintern liegen zwei Metallteile in einer Vakuumkammer. Ein Teil ist an die positive Seite einer Stromquelle angeschlossen (die Anode), während eine rohrförmige Elektrode, die mit der negativen Seite verbunden ist (die Hohlkathode), einen Fluss des inerten Argongases zulässt. Wird bei geringem Druck Spannung angelegt, wird das Gas im Rohr zu einem leuchtenden Plasma. Elektronen strömen von der Kathode durch dieses Plasma und prallen auf die Anode, wobei eine sehr lokale Heizzone genau dort entsteht, wo die Verbindung hergestellt werden soll. Das Lötmaterial schmilzt in dieser Zone und verbindet die Teile, ohne alles in der Umgebung zu überhitzen.

Warum Temperaturstabilität wichtig ist

Für eine starke, reproduzierbare Verbindung muss die Anodenoberfläche heiß genug sein, um das Lot zu schmelzen, aber nicht so heiß, dass das Grundmaterial selbst zu schmelzen oder zu erodieren beginnt. In der Praxis können mehrere Einstellungen dieses empfindliche Gleichgewicht stören: der Abstand zwischen den Elektroden, der Radius des Kathodenrohrs, der Argon-Gasfluss und die Stromstärke. Die Änderung eines dieser Parameter beeinflusst, wie viel Energie das Plasma transportiert und wo diese Energie auf der Anode landet. Bisher betrachteten die meisten Studien isolierte Temperaturen oder einfache Mittelwerte, was es schwer machte, vorherzusagen, wie all diese Stellgrößen zusammenwirken oder automatische Regelungssysteme zu entwerfen, die die Heizzone konstant halten.

Modellierung einer komplexen Heizzone

Die Autoren entwickelten ein detailliertes Computermodell, das Plasma, Gasströmung und Wärmeübertragung als gekoppeltes System behandelt. Im Gegensatz zu einfacheren Ansätzen, die von einem einheitlichen thermischen Zustand ausgehen, verfolgt dieses Zwei-Temperatur-Modell Elektronen und schwerere Teilchen getrennt und erfasst so realitätsnähere Verhaltensweisen im Lichtbogen. Mit diesem Rahmenwerk nutzten sie Simulationssoftware, um zu testen, wie das Temperaturfeld der Anode reagiert, wenn sie jeden Prozessparameter variieren. Sie fanden klare Trends: ein höherer Argonfluss und höhere Stromstärken neigen dazu, die Anodentemperatur zu erhöhen, während größere Abstände und ein größerer Kathodenradius sie tendenziell senken. Ebenso wichtig war die Beobachtung, wie sich die Temperatur vom Zentrum der Anode nach außen ausbreitet und einen heißen Kern bildet, der sich zu den Rändern hin allmählich abkühlt.

Aus Simulationen eine praktische Regel ableiten

Um zu quantifizieren, was „stabile Temperatur“ tatsächlich bedeutet, schlug das Team einen neuen Stabilitätsindex vor. Er kombiniert zwei Konzepte: wie viel der Anodenoberfläche sich im wirksamen Temperaturbereich für das Löten befindet und wie sanft die Temperatur über diese Oberfläche hinweg variiert. Eine breite, gleichmäßige Heizzone erzielt eine höhere Bewertung als ein kleiner, scharfer Spitzenwert. Mithilfe von Hunderten simulierten Fällen trainierten sie anschließend ein neuronales Netz, um die Beziehung zwischen den vier Prozessgrößen und diesem Stabilitätsindex zu erlernen. Um nicht in einem rein undurchsichtigen Black-Box-Prädiktor zu enden, kombinierten sie das Netz mit symbolischer Regression, einer Technik, die nach einer einfachen Formel sucht, die das gelernte Verhalten beschreibt. Das Ergebnis ist eine kompakte Gleichung, die die Stabilität als Potenzgesetzfunktion von Abstand, Rohrradius, Gasfluss und Stromstärke ausdrückt.

Von der Formel zur Werkstatt

Abschließend überprüften die Autoren ihre Formel unter realen Schweißbedingungen auf einer experimentellen Hohlkathoden-Lötplattform. Sie gaben zehn Sätze tatsächlicher Prozessparameter in ihr beschreibendes Modell ein und verglichen die vorhergesagten Stabilitätswerte mit denen aus detaillierten Simulationen. Die Abweichungen waren gering, mit Fehlern von nur wenigen Prozentpunkten — deutlich innerhalb der Toleranzen, die üblicherweise für industrielle Closed-Loop-Regelungen akzeptiert werden. Einfach ausgedrückt wandelt diese Arbeit einen komplizierten Plasma-Schweißprozess in eine handhabbare Faustregel um, die die automatische Anpassung von Gasfluss, Strom und Geometrie leiten kann. Das erleichtert es, die Heizzone auf der Anode breit, gleichmäßig und gerade heiß genug zu halten und verbessert so die Zuverlässigkeit hochleistungsfähiger gelöteter Verbindungen in der Luft- und Raumfahrt sowie anderen Spitzentechnologien.

Zitation: Lu, J., Wang, Z., Xie, M. et al. Analysis of anode temperature stability in hollow cathode vacuum arc brazing under multi-parameter coupling based on SR-MLP. Sci Rep 16, 14580 (2026). https://doi.org/10.1038/s41598-026-45176-y

Schlüsselwörter: Vakuumlichtbogensintern, Hohlkathodenplasma, Temperaturstabilität, Schweißprozessregelung, symbolisches Regressionsmodell
