Hartowanie powierzchniowe stali formy przez hartowanie laserowe

Mocniejsze narzędzia do codziennych produktów

Od zderzaków samochodowych po obudowy telefonów — wiele wyrobów z tworzyw sztucznych powstaje w stalowych formach, które muszą wytrzymać miliony cykli produkcyjnych. Gdy te formy się zużywają, zakłady ponoszą koszty przestojów i wymiany. Badanie to pokazuje, jak skupiona wiązka laserowa może szybko utwardzić jedynie zewnętrzną warstwę powszechnie stosowanej stali formowej, zwiększając jej odporność na ścieranie przy zachowaniu ciągliwego i odpornego na pękanie wnętrza. Praca wskazuje drogę do szybszych, precyzyjniejszych zabiegów, które mogą wydłużyć żywotność narzędzi i zmniejszyć odpady w masowej produkcji.

Wysokotechnologiczny sposób na wzmocnienie stali

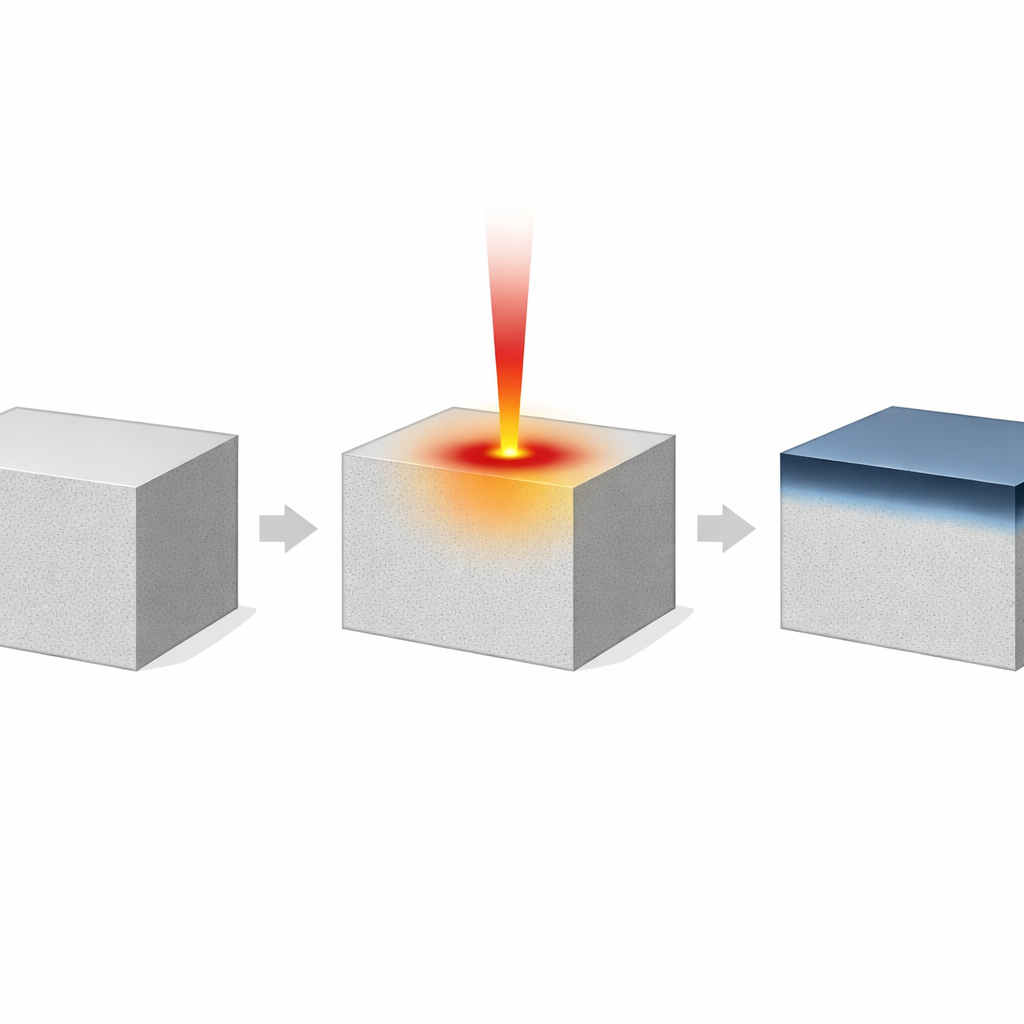

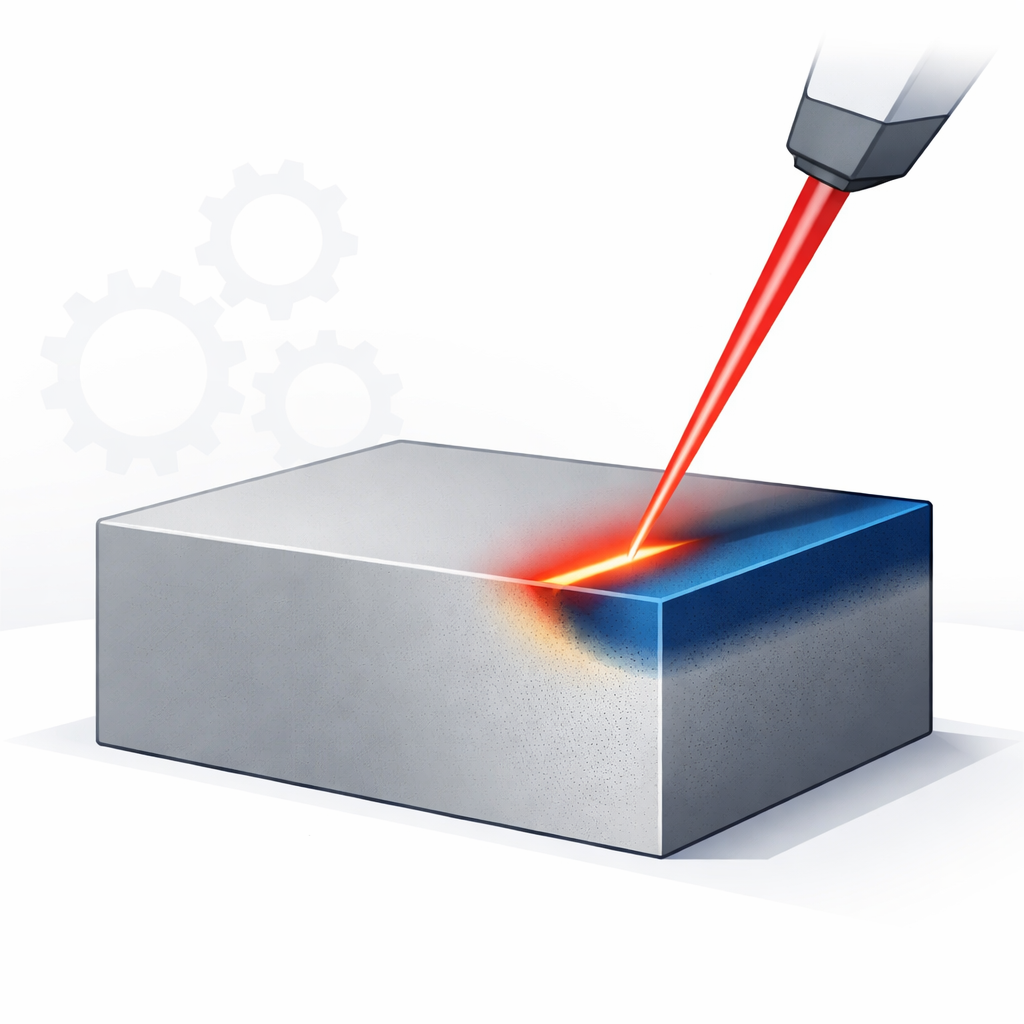

Tradycyjne utwardzanie stali polega na nagrzewaniu całych części w piecu, a następnie szybkim chłodzeniu. Choć skuteczne, może to odkształcać skomplikowane kształty i pozostawiać naprężenia wewnętrzne osłabiające elementy. Naukowcy przetestowali zamiast tego „hartowanie laserowe”, w którym silny laser diodowy przesuwa się po powierzchni kawałka stali formowej P20+S. Laser szybko nagrzewa jedynie cienką zewnętrzną warstwę, która następnie szybko stygnie, tworząc bardzo twardą strukturę, podczas gdy rdzeń stali pozostaje stosunkowo chłodny i plastyczny. To lokalne podejście obiecuje lepszą kontrolę, mniejsze odkształcenia i powierzchnie często nie wymagające dodatkowego polerowania.

Jak przeprowadzono testy

Zespół zmieniał dwa główne parametry podczas obróbki laserowej: temperaturę powierzchni (około 1000 °C lub 1200 °C) oraz stopień zachodzenia na siebie sąsiednich ścieżek lasera (10% lub 25%). Następnie badano przekroje stref poddanych obróbce za pomocą mikroskopii optycznej i elektronowej oraz stosowano dyfrakcję rentgenowską do identyfikacji struktur krystalicznych. Aby zmierzyć, o ile twardsza stała się powierzchnia, przeprowadzono nanoindentację, wciskając maleńki diamentowy grotem w materiał w wielu punktach od powierzchni w głąb. Na koniec oceniono odporność na ścieranie za pomocą stanowiska pin-on-disk, w którym ceramiczna kulka przesuwała się tysiące razy po powierzchni stali, mierząc powstałe bruzdy i tarcie.

Co dzieje się wewnątrz stali

Przed obróbką stal P20+S wykazywała typową mieszankę miększej ferryty i twardszej perlitu. Po hartowaniu laserowym ta mikrostruktura zniknęła na powierzchni, zastąpiona znacznie twardszą fazą zgodną z martenzytem — igiełkowatą aranżacją atomów znaną z dużej wytrzymałości. Twardość powierzchni wzrosła ponad dwukrotnie — z około 3,4 gigapaskala w stali nieobrobionej do około 8–9 gigapaskali po hartowaniu laserowym. Przy 1000 °C utwardzona warstwa sięgała nieco poniżej 700 mikrometrów; przy 1200 °C rozciągała się do niemal 1400 mikrometrów, tworząc głęboką, twardą powłokę nad miększym, niezmienionym rdzeniem. Zmiana nachodzenia ścieżek lasera głównie wpływała na szerokość obszaru obrobionego, a nie na samą twardość, a strefy nachodzenia pozostawały tak samo twarde jak reszta obrobionej powierzchni.

Bardziej twarde nie zawsze znaczy trwalsze

Chociaż wyższa temperatura dała głębszą i nieco twardszą warstwę, sprzyjała też wzrostowi grubszego filmu tlenkowego na powierzchni. Podczas testów ścierania ten kruchy tlenek odrywał się wielokrotnie, odsłaniając i uszkadzając utwardzoną stal pod spodem. W efekcie próbka obrobiona przy 1200 °C wykazała największą objętość zużycia i bardziej nieregularny sygnał tarcia, zdominowany przez zużycie adhezyjne, gdzie kawałki materiału przyklejały się i odrywały. Dla porównania, stal obrobiona przy 1000 °C wytworzyła znacznie cieńszą warstwę tlenkową. Gdy niewielkie fragmenty tej warstwy odrywały się podczas ślizgu, podlegający martenzytowy materiał nadal chronił powierzchnię, więc całkowite zużycie pozostawało bliższe temu z nieobrobionej stali pomimo znacznie większej twardości.

Co to oznacza dla przemysłu

Badanie pokazuje, że hartowanie laserowe może szybko stworzyć twardą, odporną na ścieranie powłokę na stalach formowych, zachowując przy tym ich ciągliwe i wymiarowo stabilne rdzenie. Poprzez regulację temperatury lasera i nachodzenia ścieżek producenci mogą kontrolować, jak głęboko sięga utwardzona warstwa, choć zbyt wysokie temperatury mogą pogorszyć odporność na ścieranie przez wytwarzanie kruchych warstw tlenkowych. Ogólnie wyniki wspierają hartowanie laserowe jako obiecującą, gotową do przemysłowego zastosowania alternatywę dla konwencjonalnych zabiegów piecowych dla narzędzi i form, co potencjalnie wydłuży ich czas eksploatacji i poprawi niezawodność masowej produkcji tworzyw sztucznych.

Cytowanie: Rodrigues, F.M., Gonçalves, F., Cavaleiro, D. et al. Surface hardening of a mould steel by laser quenching. Sci Rep 16, 12917 (2026). https://doi.org/10.1038/s41598-026-42194-8

Słowa kluczowe: hartowanie powierzchni laserem, stal formowa, odporność na ścieranie, obróbka cieplna, narzędzia przemysłowe
