Invloed van de snijsnelheid bij afdraaiwerk en de kracht bij diamantstrijken op de oppervlakteeigenschappen van zuiver nikkel

Gladder metaal voor zware toepassingen

Van straalmotoren tot chemische installaties: veel kritieke machines vertrouwen op nikkeldelen die extreme hitte, druk en corrosie moeten weerstaan. Hoe het oppervlak van deze onderdelen op microscopisch niveau wordt voorbereid, kan het verschil maken tussen een betrouwbare verbinding en een vroegtijdig falen. Deze studie onderzoekt hoe twee veelvoorkomende productie stappen — draaien op een draaibank en een volgende "strijk"‑bewerking met een harde diamantpunt — de bovenste laag van zuiver nikkel veranderen, en hoe die veranderingen toekomstige componenten kunnen helpen om sterker aan elkaar te hechten via een proces dat diffusielassen heet.

Waarom de huid van nikkeldelen telt

Nikkel wordt gewaardeerd omdat het sterk blijft en bestand is tegen aantasting, zelfs bij hoge temperaturen, maar diezelfde eigenschappen maken het moeilijk om nauwkeurig te bewerken. In kleine apparaten zoals microreactoren is traditioneel lassen lastig, daarom kiezen fabrikanten voor diffusielassen, waarbij delen worden samengeperst met zeer schone, vlakke oppervlakken bij hoge temperatuur. In dat scenario wordt de "huid" van het metaal cruciaal: als die te ruw is, vol met kleine scheurtjes of vastzit in het verkeerde type interne spanning, kunnen er openingen tussen de delen blijven en verzwakt het lasvlak. De onderzoekers wilden daarom begrijpen hoe de snijsnelheid tijdens afdraaiwerk en de duwkracht tijdens diamantstrijken samen de oppervlakteruwheid, hardheid, interne spanningen en kristalstructuur van zuiver nikkel vormen.

De snijsnelheid bij afdraaiwerk instellen

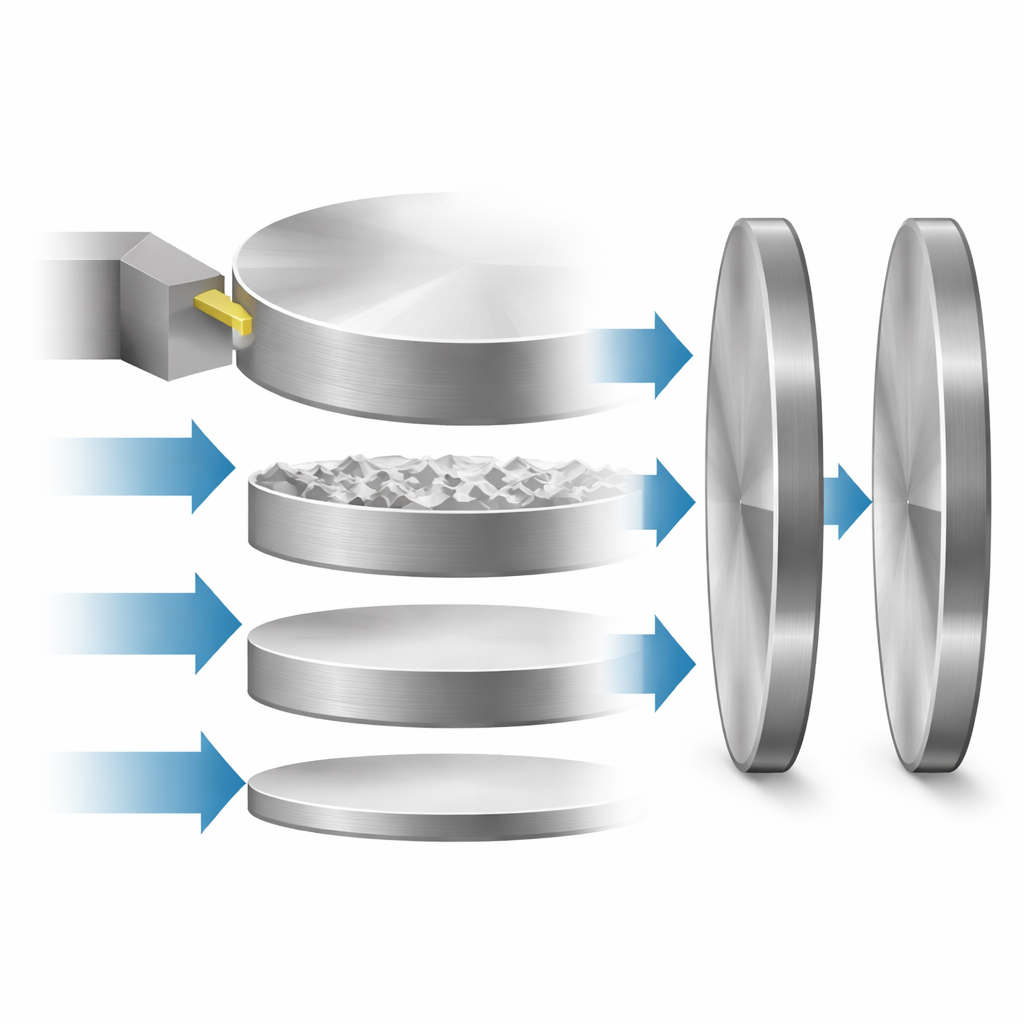

Het team bewerkte schijfvormige monsters van zuiver nikkel op een precisiedraaibank en varieerde hoe snel het snijgereedschap over het oppervlak schoof — van relatief langzaam tot zeer snel — terwijl andere instellingen gelijk bleven. Bij lage snijsnelheden waren de snij‑ en voedkrachten het hoogst, en het bewerkte oppervlak toonde uitgesproken groeven en verhoogde randen, veel ruwer dan eenvoudige gereedschapsgometrie zou voorspellen. In de bovenste laag werd het metaal harder, de kleine kristallen braken sterk uiteen in kleinere gebieden en de opgesloten spanningen neigden in de ene richting naar compressie maar in een andere richting naar trek. Naarmate de snijsnelheid toenam, daalden de krachten, nam de ruwheid in voerrichting af tot ongeveer een derde van het oorspronkelijke niveau, en verzachtte het metaal lichtjes nabij het oppervlak doordat warmte-effecten de overhand kregen. Bij de hoogste snelheden werd het oppervlak gladder, maar verschoven de interne spanningen duidelijker naar trek, vooral langs de snijrichting.

Strijken met diamant om het oppervlak te kalmeren

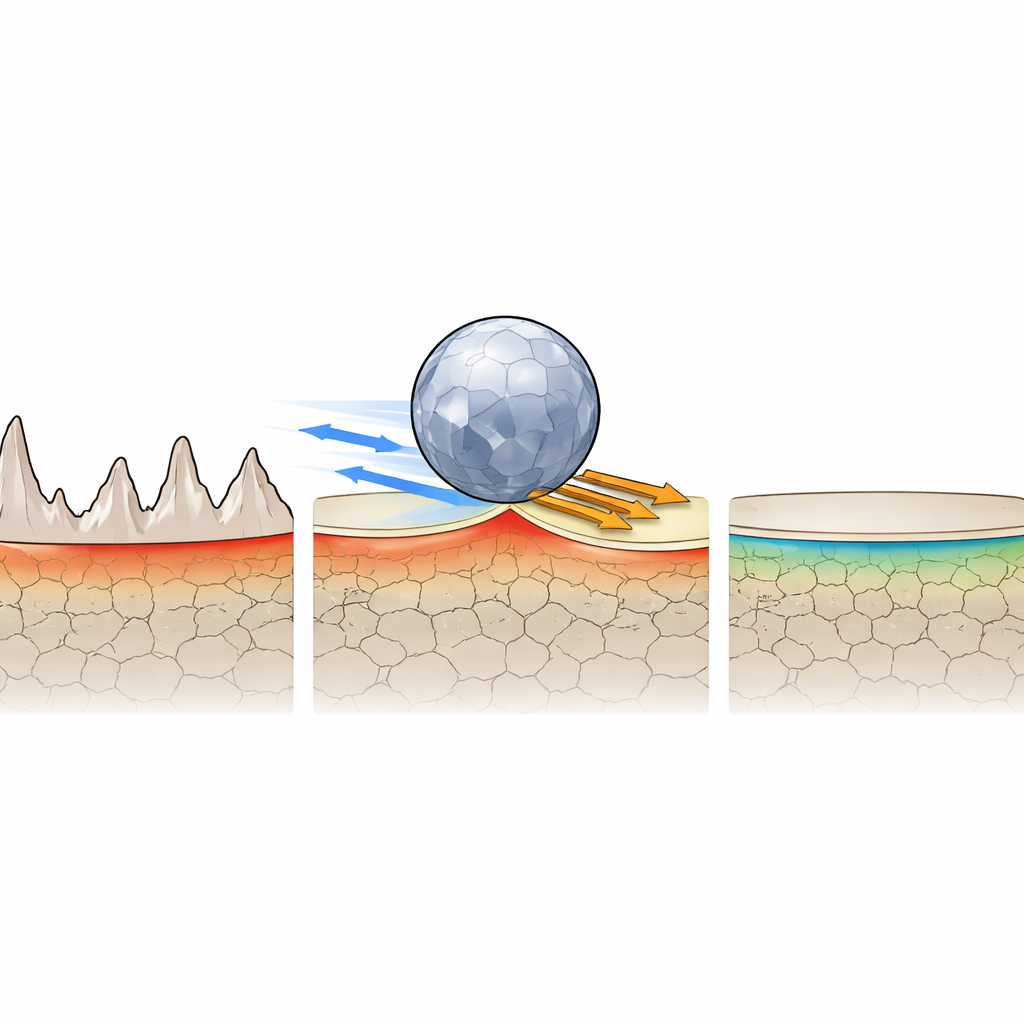

Vervolgens namen de onderzoekers nikkelschijven die bij een middensnelheid waren gedraaid en lieten een glad, bolvormig diamanten punt onder verschillende krachten over het oppervlak lopen, een proces vergelijkbaar met het rollen van een harde knikker over zacht metaal. Bij matige krachten verminderde deze stap dramatisch de hoogte van de pieken die door het draaien waren achtergelaten, waardoor veel vlakker oppervlaktes in voedrichting ontstonden terwijl de ruwheid langs het strijkpad slechts licht toenam. Microscopische beelden toonden dat de diamanten doorgang veel onvolkomenheden wegveegde zonder het oppervlak te scheuren. In het materiaal verhoogde deze behandeling de hardheid, verkleinden de kristallieten zich verder en, belangrijk, werd de eerdere trekkende spanningsstaat vlak onder het oppervlak omgezet in sterke compressiespanning — vaak als gunstig beschouwd omdat het scheutgroei helpt te weerstaan. Wanneer de kracht te hoog werd, begon het oppervlak echter in dunne schilfers af te bladderen, nam de ruwheid weer toe en ontspannen sommige van de compressiespanningen, wat aangeeft dat meer druk niet altijd beter is.

Het verband tussen oppervlaktevorm en verborgen structuur

Door de verschillende testen te vergelijken, onthulde de studie duidelijke verbanden tussen wat zichtbaar is aan het oppervlak en wat gebeurt in de dunne laag eronder. Ruwere oppervlakken die bij lage snijsnelheden ontstaan, gingen gepaard met sterkere vervormingsharding, fijnere kristalfragmenten, hogere microvervorming en meer compressiespanningen in één richting — allemaal tekenen van sterke mechanische vervorming. Gladdere oppervlakken bij hogere snijsnelheden lieten verminderde vervorming en een verschuiving naar trekkende spanningen zien, wat de toenemende rol van warmte bij het vormen van het oppervlak weerspiegelt. Diamantstrijken met zorgvuldig gekozen krachten combineerde het beste van beide werelden: het effende de geometrie en persten tegelijkertijd de nabij‑oppervlakte laag in een geharde, fijnkorrelige toestand onder compressie. Te hard drukken met de diamant kantelde de balans en beschadigde de bovenste laag, waardoor sommige van de gunstige spanningen werden tenietgedaan.

Wat dit betekent voor verbindingen in de praktijk

Voor ingenieurs die nikkeldelen willen diffusielassen, bieden deze bevindingen een praktisch recept. Afdraaien bij voldoende hoge snelheden kan een redelijk glad uitgangsoppervlak opleveren, maar kan trekkrachten achterlaten die niet ideaal zijn. Een vervolgstap met diamantstrijken, toegepast met matige kracht, kan vervolgens een veel vlakker, harder en onder compressie staand huidlaagje creëren, wat zou moeten helpen om oppervlakken vollediger tegen elkaar te laten drukken en barstvorming te weerstaan. Hoewel de studie de lassterkte niet direct mat, schetst ze hoe bewerkingsknoppen — snijsnelheid en strijkkracht — vertalen naar oppervlakstextuur en verborgen structuur. Met die kaart kan vervolgonderzoek deze stappen verfijnen om nikkelcomponenten te produceren waarvan de verbonden oppervlakken even robuust en betrouwbaar zijn als de zware omgevingen waarin ze moeten functioneren.

Bronvermelding: Ghorbanalipour, S., Liborius, H., Martini, J. et al. Influence of the cutting speed in turning and force in diamond smoothing on the surface properties of pure nickel. Sci Rep 16, 12179 (2026). https://doi.org/10.1038/s41598-026-48553-9

Trefwoorden: nikkel bewerking, oppervlakteruwheid, diamantstrijken, restspanning, diffusielassen
