Hoogrendement roosterkoppelaars voor verticale koppeling in thin-film siliciumnitridetechnologie

Lightroutes op een chip

Onze telefoons, datacenters en wetenschappelijke instrumenten gebruiken steeds vaker licht in plaats van elektriciteit om informatie te verplaatsen. Maar om licht op een kleine chip te gebruiken, hebben we een efficiënte “oprit” nodig die licht van een standaard optische vezel overzet naar microscopische golfgeleiders die in een chip zijn geëtst. Dit artikel beschrijft een nieuw type op‑ en afrit dat bijzonder goed werkt voor een veelbelovend materiaalplatform genaamd thin‑film siliciumnitrid, waardoor de verliezen bij vezel‑naar‑chip koppeling dichter bij de niveaus komen die nodig zijn voor toekomstige ultrasnelle, energiezuinige fotonische circuits.

Waarom licht op- en afkoppelen van een chip moeilijk is

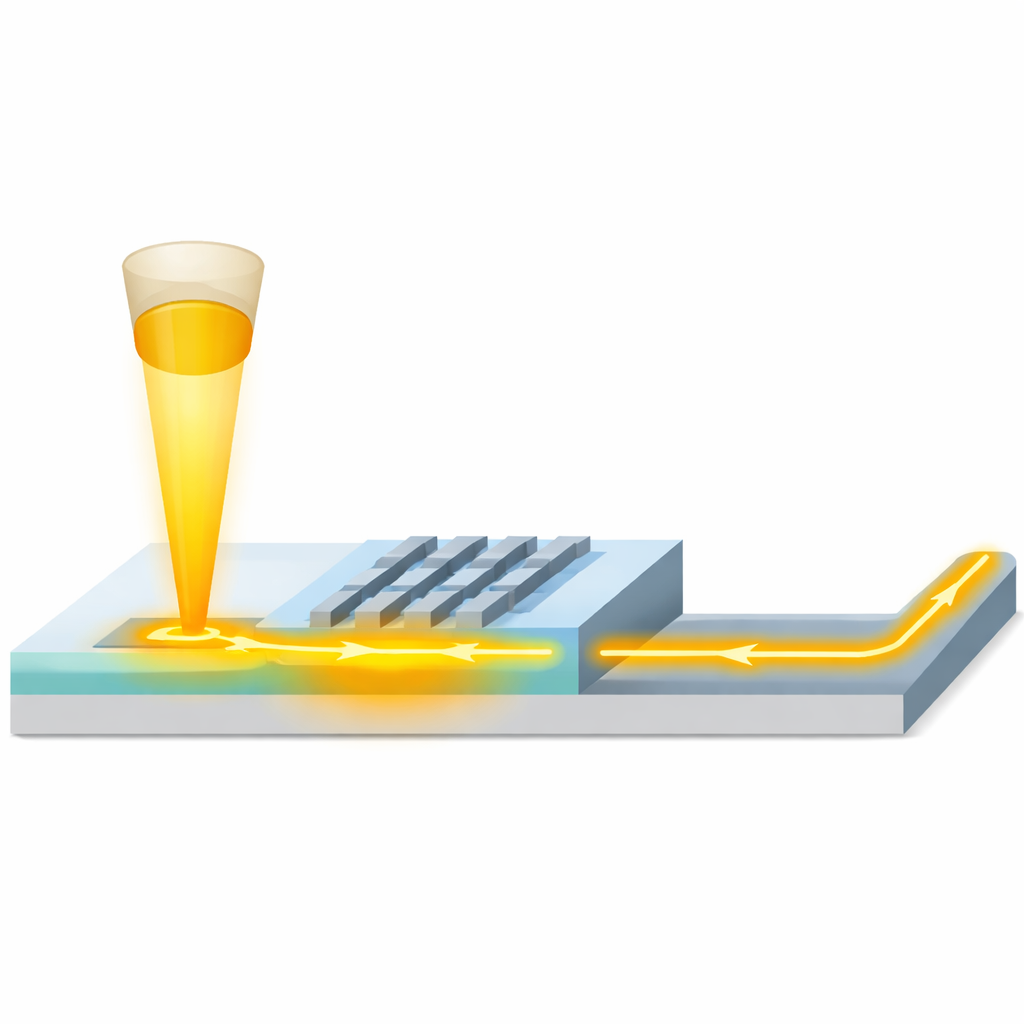

Fotonicageïntegreerde circuits geleiden licht via haarfijne sporen op een chip om taken uit te voeren zoals detectie, communicatie en zelfs kwantumexperimenten. Hoewel deze golfgeleiders licht met extreem lage verliezen kunnen geleiden, is het verbinden met de buitenwereld verrassend lastig. Standaard optische vezels hebben een relatief groot, diffuus lichtveld, terwijl chipgolfgeleiders licht zeer strak omsluiten. Als de vormen en richtingen van deze lichtvelden niet goed overeenkomen, wordt het grootste deel van het licht weerkaatst of verloren, net als proberen water van een brede slang in een smalle pijp te duwen met een slechte aansluiting. Roosterkoppelaars—kleine periodieke structuren op het chipoppervlak—fungeert als fijn afgestemde diffractie‑roosters die licht tussen de verticale vezel en de horizontale golfgeleider omleiden, maar ze zowel efficiënt als maakbaar maken is een grote uitdaging geweest.

De belofte en het probleem van thin‑film siliciumnitrid

Siliciumnitrid is een toonaangevend materiaal in geïntegreerde fotonica omdat het licht met extreem lage verliezen over een breed golflengtebereik kan geleiden. In thin‑filmvarianten, waarbij de geleidingslaag slechts enkele tientallen tot enkele honderden nanometers dik is, hebben onderzoekers golfgeleiders laten zien met verliezen zo laag als een fractie van een decibel per meter—zo laag dat licht miljoenen keren kan rondcirculeren in microscopische resonatoren. Deze dunne geometrie zorgt er echter ook voor dat het licht zwak aan de kern gebonden is, wat de interactie tussen het geleidende licht en een rooster op het oppervlak sterk verzwakt. Daardoor zijn standaard roosterkoppelaars in thin‑film siliciumnitrid vaak inefficiënt, tenzij er extra lagen zoals metalen spiegels of hoog‑index overlays worden toegevoegd, wat de fabricage compliceert en de apparaten gevoelig maakt voor kleine procesvariaties.

Een nieuwe tweelaagse op‑ en afrit voor licht

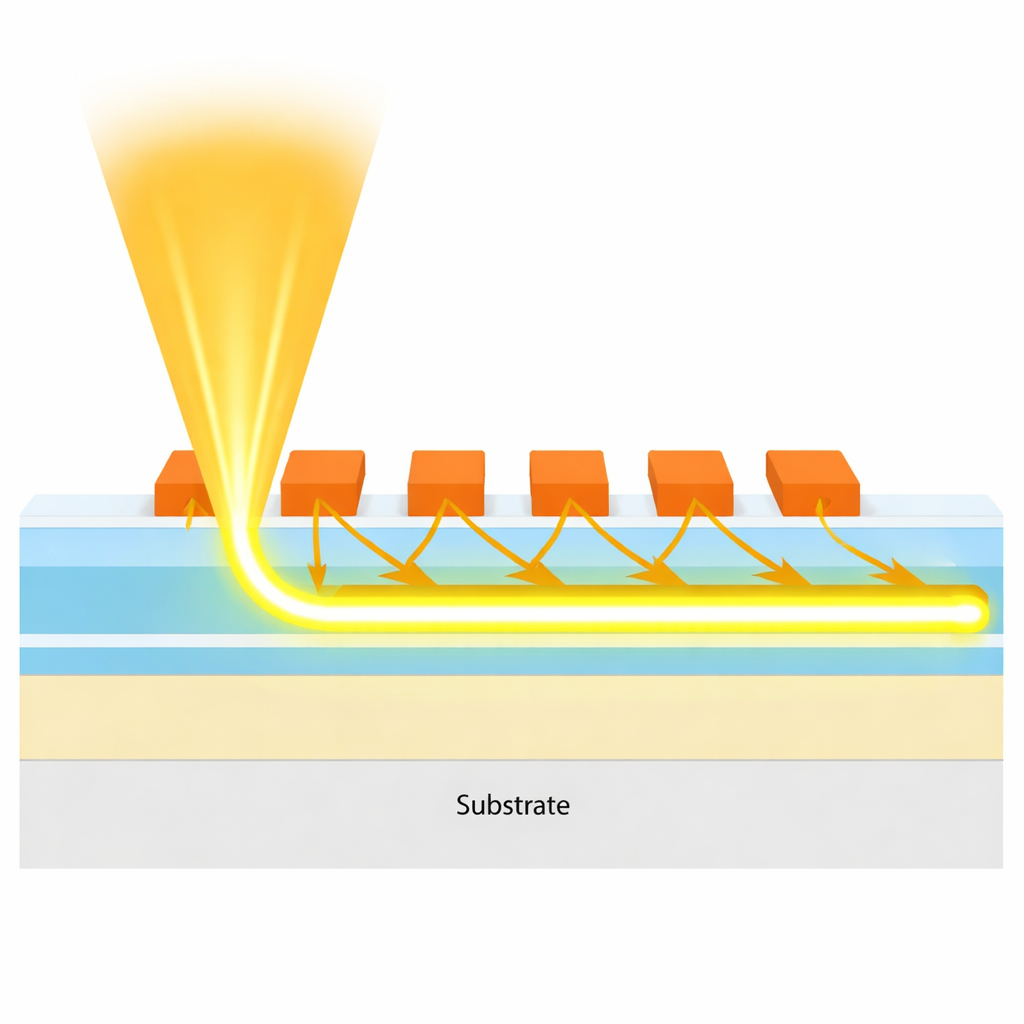

De auteurs lossen dit probleem op door een zorgvuldig ontworpen laag siliciumrijk siliciumnitrid—in wezen een dichtere, hoger‑index versie van hetzelfde materiaal—bovenop de dunne siliciumnitridgolfgeleider te stapelen, gescheiden door een dunne glazen tussenlaag. Alleen de bovenste laag wordt in een rooster geëtst; de onderliggende golfgeleider blijft intact, wat de uitlijning tussen meerdere etsstappen vereenvoudigt. Door zowel de breedte van de roosterpennen als de afstand tussen hen geleidelijk te variëren langs de lengte van het apparaat, sturen ze hoe sterk elk deel licht verstrooit. Deze “apodisatie” en “chirping” strategie stelt het rooster in staat licht gecontroleerd uit te kappen of in te voeren, zodat het uitgaande veldprofiel nauw aansluit bij het zachte, bijna Gaussiaanse profiel van een standaard single‑mode vezel, terwijl het merendeel van het licht naar boven richting de vezel wordt gericht in plaats van naar beneden in het substraat.

Van computerontwerp naar echte apparaten

Om de beste geometrie te vinden, gebruikte het team gedetailleerde driedimensionale simulaties die bijhouden hoe licht door de gelaagde structuur voortplant. Een geautomatiseerd optimalisatie‑algoritme varieerde sleutelparameters zoals de laagdiktes, de eerste roosterperiode en de snelheden waarmee de duty‑cycle en periode langs de structuur veranderen. Het uiteindelijke ontwerp gebruikt twintig roosterperioden en een relatief dikke bovenlaag van siliciumrijk materiaal, wat blijkt toleranter te zijn voor fabricagefouten dan een dunner, zwaarder met silicium geladen alternatief. Gevoeligheidsstudies toonden aan dat het nieuwe ontwerp hoge prestaties behoudt, zelfs als de werkelijke filmdiktes of roosterafmetingen matig afwijken van hun ideale waarden—een belangrijke eis voor massaproductie met standaard deep‑ultraviolet lithografietools.

Recordprestaties in een recht‑neer configuratie

Na het vervaardigen van de apparaten op 200‑millimeter wafers maten de onderzoekers hoeveel licht werd overgebracht van een verticaal geplaatste standaard optische vezel naar de on‑chip golfgeleider en weer terug via een tweede identieke rooster. Door rekening te houden met verliezen in de verbindende golfgeleider, bepaalden ze de efficiëntie van een enkele rooster. Bij een golflengte rond 1550 nanometer—de werkpaardband voor telecommunicatie—bereikt de nieuwe koppelaar een recordlaag verlies van ongeveer 1,8 decibel per interface, en hij houdt zijn prestatie binnen 1 decibel over een bandbreedte van ongeveer 31 nanometer. Opmerkelijk is dat dit zonder metalen achterreflector, index‑matching vloeistof of gekantelde vezel wordt bereikt; de vezel wijst recht naar beneden op de chip, wat verpakking en wafer‑schaal testen sterk vereenvoudigt.

Wat dit betekent voor toekomstige fotonische chips

Voor niet‑specialisten betekenen deze cijfers dat veel meer van het licht dat uit een vezel wordt gelanceerd daadwerkelijk de chip binnendringt, en omgekeerd, dan bij eerdere thin‑film siliciumnitridplatforms. Betere op‑ en afritten verlagen de totale verliezen, versoepelen de vermogenseisen en vereenvoudigen hoe fotonische chips in echte producten worden getest en verpakt. Omdat de eigenschappen van de siliciumrijke nitride‑laag tijdens depositie kunnen worden aangepast, kan dezelfde ontwerpfilosofie worden toegepast op verschillende golfgeleiderdiktes en zelfs op andere materiaalssystemen. In wezen demonstreert dit werk een praktische en fabricagevriendelijke route naar hoog‑efficiënte vezel‑naar‑chip interfaces, waardoor laag‑verlies fotonische circuits een stap dichter bij brede adoptie komen in communicatie, detectie en opkomende kwantumtechnologieën.

Bronvermelding: di Croce, F., Vitali, V., Domínguez Bucio, T. et al. High-efficiency grating couplers for vertical coupling in thin-film silicon nitride technology. Sci Rep 16, 12880 (2026). https://doi.org/10.1038/s41598-026-44998-0

Trefwoorden: geïntegreerde fotonica, siliciumnitrid, roosterkoppelaar, vezel‑naar‑chip koppeling, fotonicacircuits
