Base di regole di credenza gerarchica ad albero per la diagnosi dei guasti di sistemi elettromeccanici complessi

Controlli di sicurezza più intelligenti per le macchine

Treni moderni, fabbriche e aeromobili si basano su sistemi elettromeccanici complessi pieni di sensori e circuiti di controllo. Quando un guasto nascosto sfugge, le conseguenze possono essere costose o perfino pericolose. Questo articolo presenta un nuovo modo per individuare tali problemi in anticipo, utilizzando un sistema di ragionamento a più strati che fonde l’intuizione ingegneristica umana con i dati delle macchine, mantenendo la logica sufficientemente trasparente perché gli esperti possano capirla e fidarsi.

Perché i guasti nascosti sono difficili da individuare

Le macchine di grandi dimensioni, come i motori a magneti permanenti nei treni ad alta velocità, sono progettate per essere molto affidabili. I guasti reali sono rari, quindi ci sono pochi esempi di guasto con cui addestrare i modelli di apprendimento automatico standard. Allo stesso tempo, i segnali provenienti da questi sistemi sono ricchi e intrecciati: molti sensori, molte condizioni operative e guasti che possono essere stabili, a crescita lenta o improvvisi e casuali. I modelli tradizionali basati sulla fisica possono risultare troppo difficili da costruire nei dettagli, e i modelli puramente basati sui dati possono comportarsi come scatole nere, fornendo risposte accurate senza spiegare il loro ragionamento. I sistemi basati su regole esistenti che cercano di mescolare regole esperte e dati spesso incontrano un altro problema: man mano che cresce il numero di caratteristiche dei sensori, esplode il numero di possibili regole, rendendo l’approccio troppo ingombrante per l’uso pratico.

Un albero a strati di regole comprensibili

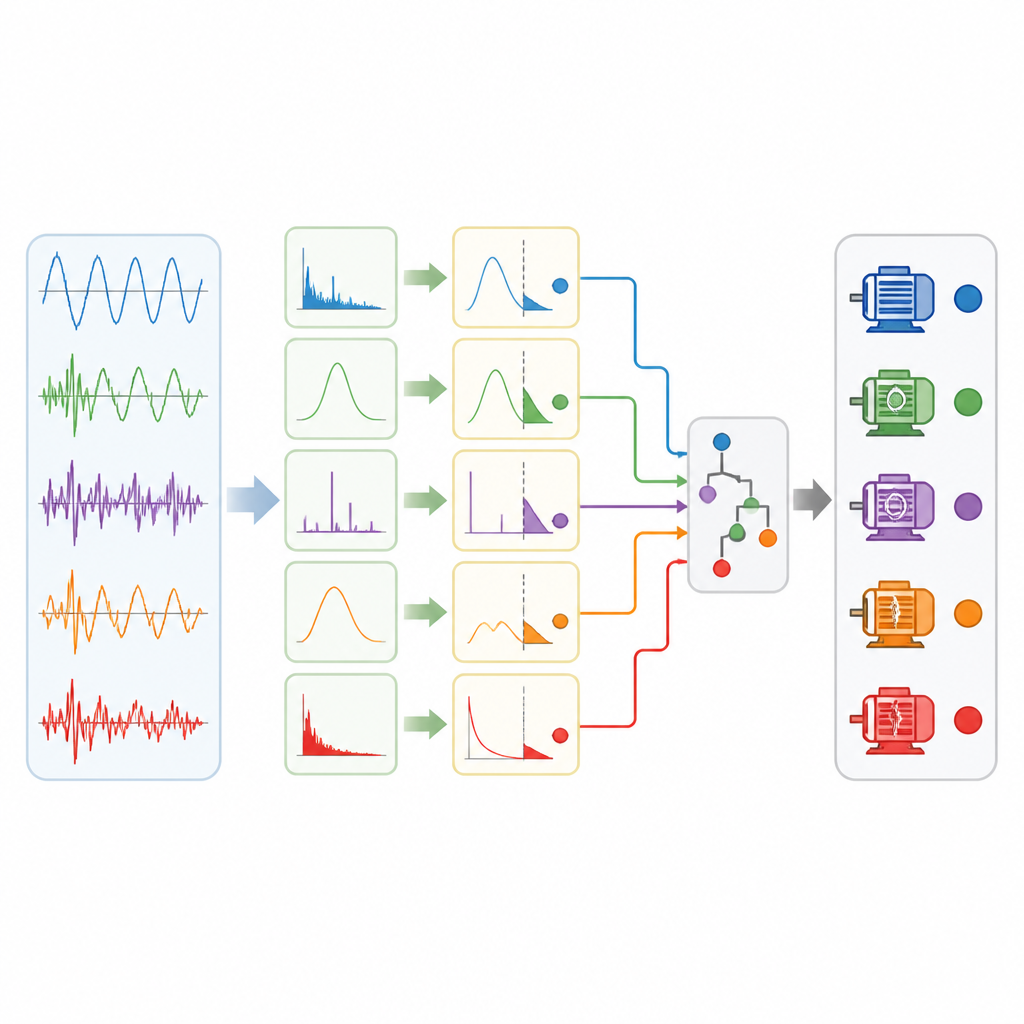

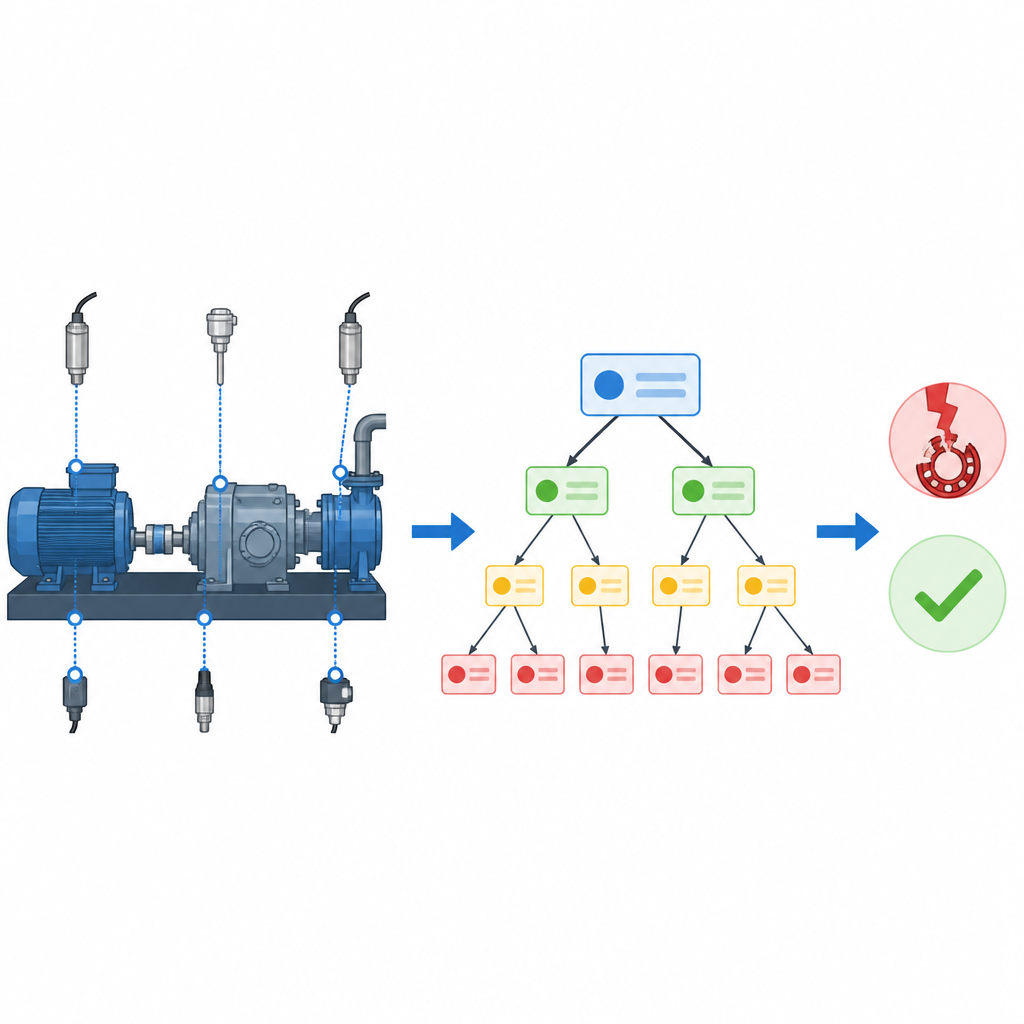

Gli autori affrontano direttamente questa esplosione di regole rimodellando l’organizzazione delle regole. Invece di una grande tabella di regole piatta che prova ogni combinazione di caratteristiche, costruiscono un albero di blocchi di regole più piccoli. Ogni piccolo blocco considera solo poche caratteristiche accuratamente scelte e genera una credenza su quale stato di guasto sia presente nella macchina. Questi blocchi sono disposti in una gerarchia, così che i blocchi di alto livello gestiscono le caratteristiche più informative, mentre quelli di livello inferiore raffinano la decisione con dettagli aggiuntivi. Un processo di ricerca evolutiva esplora automaticamente molte possibili disposizioni dell’albero e conserva quelle che bilanciano accuratezza e semplicità, in modo che gli ingegneri non debbano progettare a mano l’intera struttura.

Scegliere i segnali giusti da monitorare

Anche prima di costruire l’albero, il metodo lavora per selezionare le caratteristiche dei sensori più utili. Misura quanto ogni caratteristica è correlata ai tipi di guasto usando idee dalla teoria dell’informazione, poi aggiusta questi punteggi con la conoscenza esperta su come i guasti influenzano realmente correnti, vibrazioni e altri segnali. Per esempio, una caratteristica che cambia spesso con velocità o carico ma non con i guasti viene declassata, mentre una caratteristica nota per seguire un particolare modello di guasto viene valorizzata. Il punteggio finale per ogni caratteristica fonde evidenza dai dati, intuizione fisica ed esperienza passata in diverse condizioni operative. Vengono mantenute solo le caratteristiche con il punteggio più alto, riducendo lo spazio di input ed evitando che vengano create regole inutili in primo luogo.

Combinare indizi sovrapposti senza conteggio doppio

Poiché l’albero contiene diversi blocchi di regole che possono fare affidamento su segnali correlati, le loro uscite non sono indipendenti. Se questa sovrapposizione viene ignorata, un metodo di fusione standard può involontariamente contare più volte la stessa evidenza e distorcere la diagnosi finale. Per evitarlo, gli autori adattano un framework chiamato MAKER, che misura quanto sono simili le uscite dei diversi blocchi, includendo legami non lineari sottili. A ogni blocco viene assegnata una attendibilità basata sulla sua accuratezza passata, un peso che riflette la sua importanza e una misura di correlazione che indica quanto della sua informazione è già presente altrove. Questi fattori vengono usati insieme per regolare quanto ogni blocco influenza la decisione finale, in modo che indizi forti ma ridondanti vengano attenuati mentre indizi unici e affidabili pesano di più.

Mettere il metodo alla prova su motori reali

Per testare il loro approccio, i ricercatori hanno usato un sistema di azionamento elettrico reale basato su un motore sincrono a magneti permanenti, simile a quelli impiegati nella trazione ad alta velocità. Hanno introdotto quattro tipi di guasti dei sensori nelle misure di corrente: offset costante, guadagno errato, deriva lenta nel tempo e picchi casuali intermittenti, insieme a uno stato sano. Dalle semplici statistiche temporali della corrente, come energia e misure legate ai picchi, il metodo ha selezionato un set compatto di sei caratteristiche e costruito un albero di regole gerarchico. Su appena 480 campioni di dati ha eguagliato o superato l’accuratezza di diversi modelli avanzati di apprendimento automatico, pur usando molte meno regole rispetto a un tradizionale sistema di regole di credenza e mantenendo ogni passo del ragionamento tracciabile. La struttura ad albero ha inoltre reso l’addestramento e l’inferenza in tempo reale più veloci, un punto importante per il monitoraggio industriale.

Cosa significa per macchine più sicure

In termini chiari, lo studio mostra che le macchine complesse possono essere monitorate con un sistema a regole che resta gestibile, spiega le sue scelte e funziona bene anche quando ci sono pochi esempi di guasto. Selezionando prima i segnali più informativi, poi organizzando piccoli blocchi di regole in un albero e fondendo le loro uscite in modo consapevole della correlazione, il metodo evita la solita esplosione nel numero di regole e l’opacità di molti modelli di apprendimento. Per gli operatori di treni, impianti e altri sistemi critici per la sicurezza, questo offre una strada verso strumenti di diagnosi dei guasti che sono sia accurati sia comprensibili, aiutando gli esperti umani a fidarsi e a perfezionare gli allarmi automatizzati invece di accettarli ciecamente.

Citazione: Chen, M., Su, T., Cheng, C. et al. Hierarchical tree-structured belief rule base for fault diagnosis of complex electromechanical systems. Sci Rep 16, 15267 (2026). https://doi.org/10.1038/s41598-026-45997-x

Parole chiave: diagnosi dei guasti, sistemi elettromeccanici, base di regole di credenza, guasti dei sensori, modellazione gerarchica
