Decarburizzazione superficiale ad alta temperatura nell'acciaio altamente legato 8Cr4Mo4V tramite diffusione accoppiata metallo-carbonio

Perché le superfici dello acciaio a caldo contano

Molte parti negli aeromobili moderni, come i cuscinetti che permettono ai motori di girare in modo fluido, sono realizzate con acciai avanzati che devono sopportare calore intenso, velocità e sollecitazioni. Quando questi acciai vengono riscaldati durante la lavorazione, le loro superfici possono perdere carbonio e reagire con l'ossigeno dell'aria, indebolendo di nascosto lo stesso strato che sopporta i carichi maggiori. Questo studio esamina da vicino un nuovo acciaio ad alta lega usato per cuscinetti aeronautici e spiega, dalla scala atomica in su, come la sua superficie si degrada al calore e come queste conoscenze possano guidare strategie di protezione più efficaci.

Cosa succede all'acciaio in calore estremo

I ricercatori si sono concentrati su un acciaio chiamato 8Cr4Mo4V, scelto per la sua elevata durezza, resistenza all'usura e stabilità, tutte caratteristiche critiche per i cuscinetti aeronautici. Per simulare il trattamento termico industriale, hanno riscaldato campioni in aria tra 700 e 1100 gradi Celsius e monitorato quanto ossigeno e carbonio si spostassero dentro o fuori. Hanno pesato i campioni nel tempo per misurare la velocità di crescita di uno strato di ossido sulla superficie e hanno confrontato i risultati con acciai noti. Hanno riscontrato che questa lega si ossida più rapidamente rispetto agli acciai inossidabili comuni, il che significa che la sua superficie è più vulnerabile durante le fasi ad alta temperatura.

Strati di ruggine e una pelle tenera nascosta

Esaminando sezioni incrociate lucidate al microscopio, il team ha osservato che la superficie dell'acciaio non si limitava a formare un semplice film di ruggine, ma sviluppava diversi strati sovrapposti. A temperature più basse si formava un sottile strato di ossido di ferro. Con l'aumentare della temperatura, la scala si addensava notevolmente e si separava in zone esterne, medie e interne, ciascuna costituita da ossidi di ferro leggermente diversi e ossidi misti con cromo. Alcuni di questi ossidi interni erano più densi e rallentavano l'attacco ulteriore dell'ossigeno, mentre altri erano ricchi di pori e crepe che lo acceleravano. Sotto questa pila di ossidi, l'acciaio stesso cambiava: compariva uno strato morbido, povero di carbonio, che si approfondiva con l'aumentare della temperatura, in corrispondenza di un netto calo della durezza misurata dalla superficie verso l'interno.

Come gli atomi scivolano via dalla superficie

Il gruppo ha quindi ingrandito la visuale dalla scala micrometrica fino ai singoli atomi usando avanzati microscopi elettronici. Hanno confrontato la regione appena sotto la superficie decarburizzata con l'interno ancora duro. All'interno dell'acciaio, il carbonio era legato in carburi aghiformi ricchi di cromo. Vicino alla superficie danneggiata questi carburi si erano in gran parte dissolti, lasciando una rete a macchie e un reticolo di ferro più disordinato. Le scansioni chimiche hanno mostrato che atomi di cromo, vanadio e molibdeno migravano verso l'esterno verso l'ossido in formazione, lasciando siti vuoti e spazi cristallini distorti nel metallo. Questi difetti, insieme alla forma cristallina più aperta che compare a certe temperature, hanno creato percorsi facilitati per la fuga degli atomi di carbonio verso la superficie.

Un quadro diverso del danno superficiale

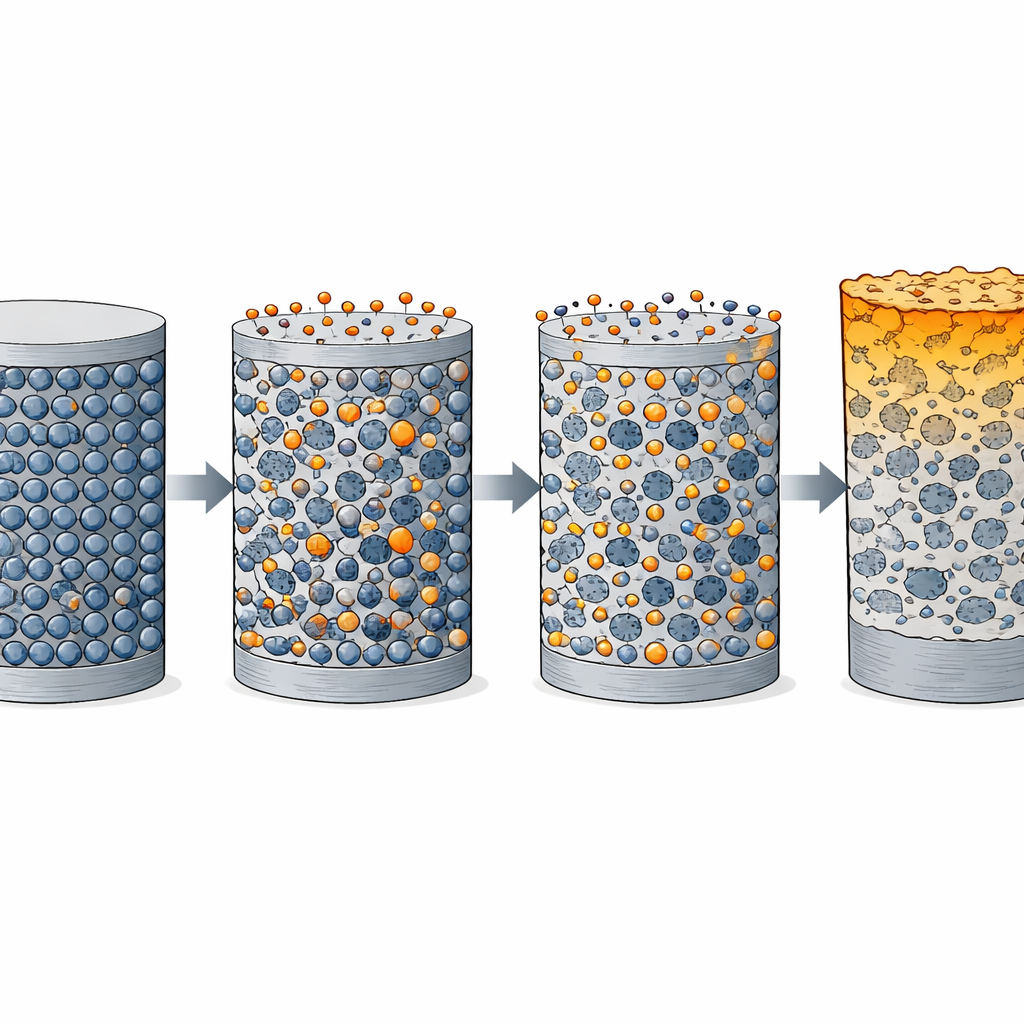

Dalle osservazioni gli autori propongono un cambiamento rispetto alla visione di testo in cui il carbonio semplicemente diffonde verso l'esterno per conto suo. In questo acciaio, il degrado superficiale è guidato da un forte accoppiamento tra atomi di metallo e carbonio. Innanzitutto il riscaldamento dissolve i carburi e richiama cromo e altri elementi di lega verso l'esterno, dove contribuiscono a costruire strati di ossido complessi. Il loro movimento allunga e distorce il reticolo metallico sottostante, e i difetti risultanti agiscono come corsie preferenziali che accelerano l'uscita del carbonio dall'acciaio. Questo flusso accoppiato di metalli e carbonio spiega perché esista una finestra di temperatura particolarmente critica, attorno a 700–800 °C, in cui la decarburizzazione diventa improvvisamente molto più severa.

Cosa significa per componenti più sicuri e duraturi

Per gli ingegneri che progettano cuscinetti aeronautici e i relativi trattamenti termici, il messaggio dello studio è chiaro: proteggere questi acciai non significa solo rallentare la perdita di carbonio. Poiché la fuga del carbonio è legata alla deriva verso l'esterno di cromo, vanadio e molibdeno, le strategie di protezione efficaci devono stabilizzare questi metalli vicino alla superficie o inserire barriere che ne blocchino il movimento e l'accesso dell'ossigeno. Rivelando come ossidazione, diffusione dei metalli e perdita di carbonio si rinforzino a vicenda dalla scala atomica in su, questo lavoro offre una tabella di marcia per rivestimenti più intelligenti, cicli termici migliori e, in ultima analisi, componenti in acciaio ad alte prestazioni più affidabili.

Citazione: Hu, L., Gan, L., Zheng, W. et al. High-temperature surface decarburization in 8Cr4Mo4V high alloy steel by metal-carbon coupling diffusion. npj Mater Degrad 10, 54 (2026). https://doi.org/10.1038/s41529-026-00769-w

Parole chiave: acciaio ad alta lega, decarburizzazione superficiale, cinetica di ossidazione, cuscinetti aeronautici, trattamento termico
