Rilevamento in fibra ottica a latenza nanosecondo con calcolo in-sensor

La luce che rileva alla velocità del fulmine

Immaginate un mondo in cui ponti, condotte e robot possono percepire piccole deformazioni e torsioni quasi nel momento in cui avvengono, senza fare affidamento su elettronica energivora. Questo studio introduce un modo per far svolgere alla luce stessa il compito di rilevare e “pensare” all’interno delle fibre ottiche, riducendo i tempi di risposta a miliardesimi di secondo e diminuendo la necessità di ingombrante hardware di calcolo.

Perché le fibre sono eccellenti, ma l’elettronica le rallenta

Le fibre ottiche sono già ampiamente utilizzate per monitorare temperatura, vibrazioni, deformazioni e altri cambiamenti fisici in tunnel, ferrovie, pozzi petroliferi e aeromobili. Sono sottili, immuni alle interferenze elettromagnetiche e possono estendersi per chilometri. Tuttavia, i sistemi odierni dividono il lavoro in due fasi: la fibra raccoglie segnali sotto forma di luce, poi l’elettronica converte quella luce in segnali elettrici ed esegue complessi algoritmi digitali per interpretare i dati. Questa conversione e il processamento introducono ritardi, spesso ben oltre il microsecondo, e richiedono dispositivi come processori potenti e analizzatori di segnale specializzati che consumano energia significativa.

Lasciare che la luce computi all’interno del sensore

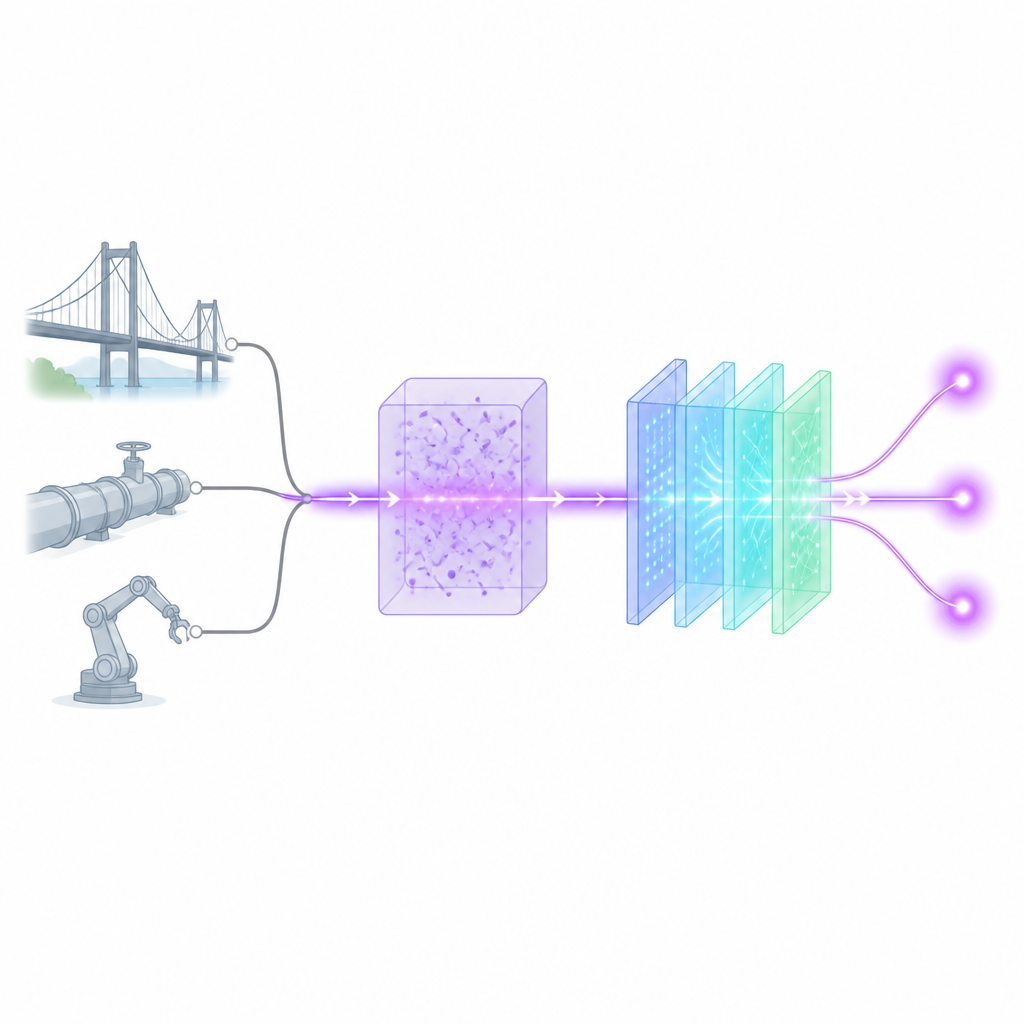

I ricercatori propongono un’architettura di rilevamento in fibra completamente ottica con calcolo in-sensor, chiamata AOFS-IC. Invece di mandare i segnali luminosi all’elettronica per la decodifica, il sistema mantiene tutto nel dominio ottico. La luce che emerge da una fibra sensoriale passa prima attraverso un mezzo di scattering scelto con cura, come una fibra multimodale. Piccole variazioni di lunghezza d’onda, polarizzazione o intensità causate da deformazione, curvatura o temperatura si trasformano in complessi pattern di speckle. Questi speckle attraversano poi una rete ottica diffrattiva composta da strati che modulano la fase. Tale rete è stata allenata in modo che la luminosità in punti specifici del pattern di uscita vari in modo semplice, quasi lineare, con la grandezza fisica misurata, come una deformazione o una torsione. Un fotodetettore elementare può quindi leggere l’intensità luminosa in quei punti e riportare direttamente il risultato della misura senza demodulazione digitale.

Dalla deformazione e torsione a molti segnali contemporaneamente

Per verificare l’efficacia del sistema, il team ha collegato innanzitutto un sensore standard a reticolo di Bragg in fibra, che sposta il colore riflesso quando viene stirato. Invece di usare un analizzatore di spettro convenzionale, hanno inviato la luce riflessa attraverso il loro modulo di calcolo ottico. L’intensità di uscita risultante ha tracciato la deformazione su un ampio intervallo con una chiara tendenza lineare e ha potuto risolvere variazioni di poche picometri in lunghezza d’onda o di pochi microstrain nello stiramento, raggiungendo prestazioni paragonabili agli strumenti tradizionali. Hanno poi dimostrato che lo stesso approccio può classificare angoli di torsione discreti in una fibra multimodale attorcigliata con accuratezza perfetta su nove stati differenti. Suddividendo il piano di uscita in una griglia di regioni, ogni angolo di torsione ha prodotto un punto luminoso in una regione distinta, comportandosi come un classificatore completamente ottico che usa pattern di luce invece dei numeri su un processore.

Osservare molteplici variazioni in più punti

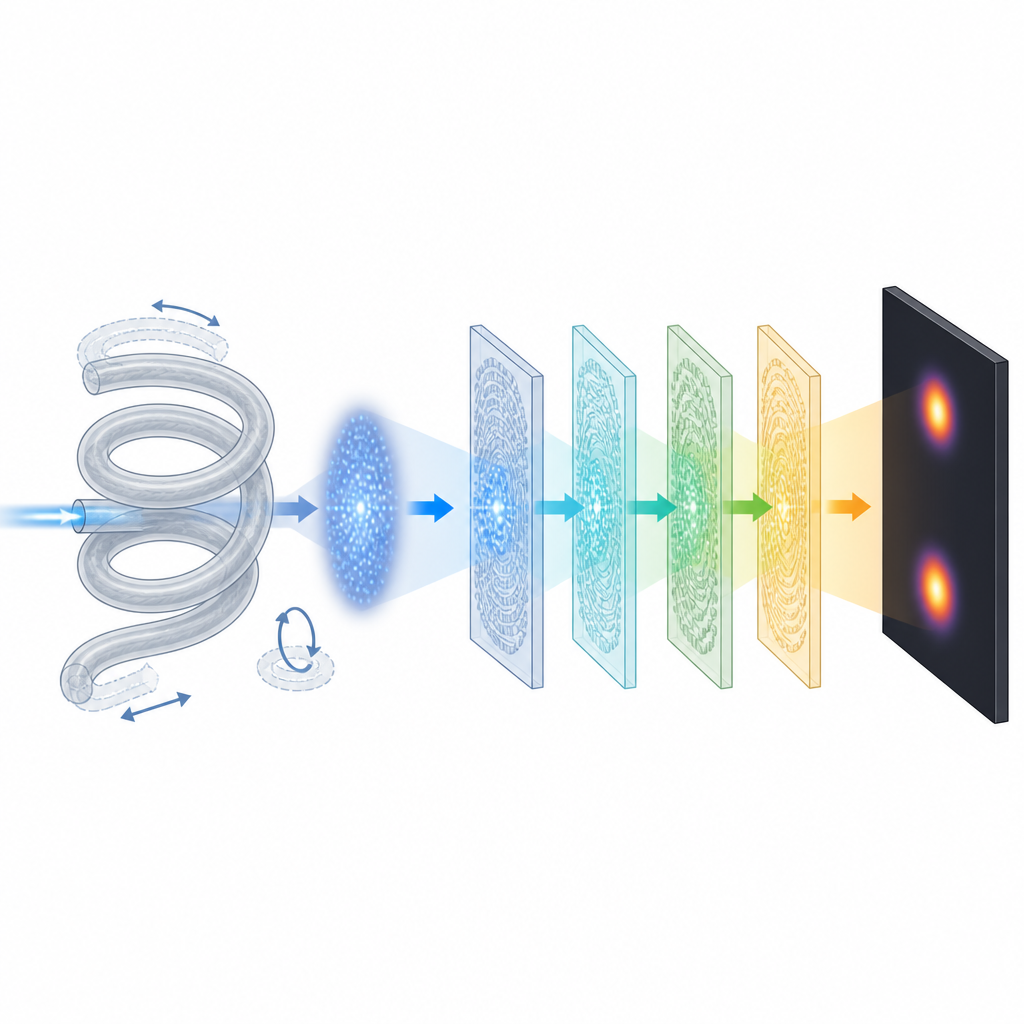

Un punto di forza dell’approccio è che un singolo pattern di speckle può incorporare informazioni su diversi tipi di variazioni e su differenti posizioni lungo la fibra. In un esperimento dimostrativo, una sezione di fibra multimodale è stata usata come due sensori contemporaneamente: una regione è stata attorcigliata mentre un’altra è stata stirata. Dopo essere passata attraverso il mezzo di scattering e la rete diffrattiva, la luce di uscita conteneva due regioni luminose separate, le cui intensità fornivano indipendentemente l’angolo di torsione e la deformazione con errori di solo qualche percentuale dei rispettivi intervalli. Scegliendo opportuni rivelatori, il sistema può concentrarsi su misure ad alta velocità con un singolo fotodiodo o gestire molti punti di rilevamento in parallelo usando array. Con un singolo fotodiodo, l’allestimento ha raggiunto risoluzione nanostrain su un range ristretto e ha tracciato vibrazioni fino ai limiti della banda passante del rivelatore.

Portare il rilevamento ottico nelle macchine più intelligenti

Per illustrare un uso reale, gli autori hanno avvolto una singola fibra multimodale lungo le articolazioni di un braccio robotico a tre giunti. Man mano che le articolazioni ruotavano, piegavano la fibra e modificavano la luce che viaggiava al suo interno. AOFS-IC ha convertito queste variazioni in tre punti luminosi separati, ciascuno corrispondente all’angolo di un giunto. Il sistema è stato in grado di stimare ogni angolo con un’accuratezza di qualche grado monitorando contemporaneamente tutti e tre i giunti. Poiché la demodulazione avviene unicamente con la luce e rivelatori semplici, il metodo si presta a sensori integrati e a bassa latenza che non gravano sui processori principali del robot. In linea di principio, la stessa fibra e il modulo ottico potrebbero evolvere non solo per monitorare il braccio, ma anche per partecipare ai suoi loop di controllo in retroazione.

Cosa significa questo per il rilevamento futuro

Questo lavoro dimostra che è possibile spostare gran parte dell’elaborazione del segnale nei sensori in fibra dall’elettronica alla luce stessa. Utilizzando lo scattering per trasformare piccole variazioni in ricchi pattern di speckle e ottiche diffrattive addestrate per tradurre quei pattern in intensità facili da leggere, AOFS-IC raggiunge ritardi di demodulazione inferiori a 3 nanosecondi mantenendo un’accuratezza competitiva con gli strumenti consolidati. Per il lettore generale, la conclusione principale è che la luce in una fibra può ora sia rilevare sia computare, promettendo monitoraggi più veloci ed energeticamente efficienti di strutture, macchine e robot senza dipendere da pesante elettronica digitale.

Citazione: Tao, Y., Wan, Y., Long, Z. et al. Nanosecond-latency all-optical fiber sensing with in-sensor computing. Light Sci Appl 15, 251 (2026). https://doi.org/10.1038/s41377-026-02265-x

Parole chiave: rilevamento in fibra ottica, calcolo completamente ottico, pattern di speckle, rilevamento della deformazione, monitoraggio braccio robotico
