Recherche sur une méthode d’assemblage intelligente des écrous de cavité profonde de turboréacteur basée sur le contrôle couple‑angle

Pourquoi le serrage des pièces cachées du moteur est important

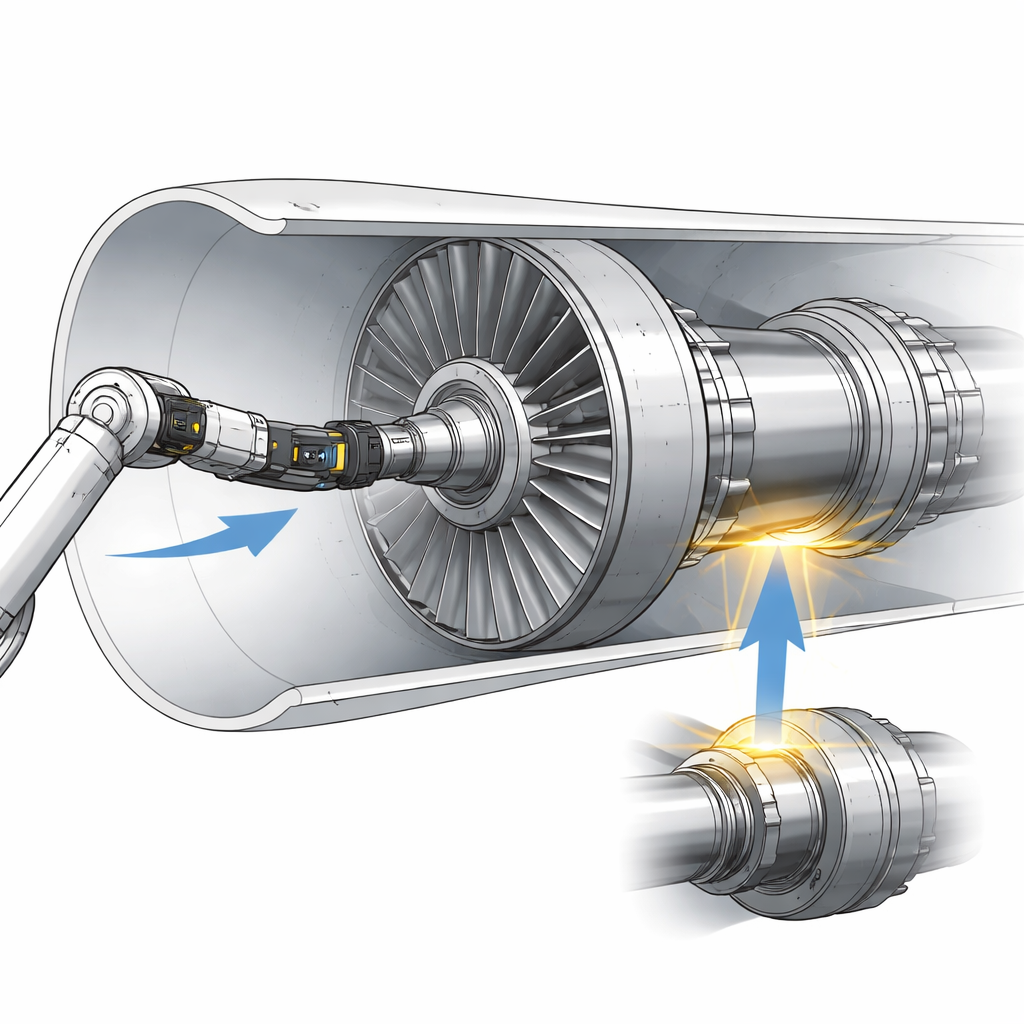

Au cœur d’un turboréacteur, hors de la vue des mécaniciens, de gros écrous maintiennent des pièces tournantes en place pour qu’elles ne se désagrègent pas à des milliers de tours par minute. Obtenir la bonne précontrainte de ces éléments de fixation est critique : trop lâche, et le moteur risque des vibrations destructrices ; trop serré, et des pièces coûteuses peuvent se fissurer. Cet article étudie comment serrer plus précisément et efficacement un grand écrou enfoui à près d’un mètre à l’intérieur du rotor d’un moteur aéronautique, et décrit un nouvel outil intelligent capable de voir, décider et s’ajuster en cours d’opération.

Les problèmes des fixations lourdes cachées

Les moteurs modernes reposent sur des connexions filetées pour maintenir les disques et arbres rotoraux ensemble tout en transmettant des forces énormes et en résistant à de hautes températures et vibrations. Une tâche particulièrement délicate consiste à serrer des écrous à couple élevé dans une cavité profonde et étroite du rotor basse pression. Les mécaniciens doivent atteindre des couples d’environ deux mille newton‑mètres et aligner des rainures de blocage qui empêchent le desserrage, le tout sans contact visuel direct. Les méthodes traditionnelles basées uniquement sur la mesure du couple sont très sensibles au frottement et à l’état des surfaces, provoquant souvent d’importantes incertitudes sur la force de serrage réellement obtenue. L’alignement manuel dans la cavité est lent, difficile à reproduire et expose au risque de collisions pouvant endommager des composants coûteux.

Examiner de près la manière dont les surfaces se touchent réellement

Pour comprendre pourquoi la force de serrage varie autant, les auteurs ont d’abord étudié la rugosité microscopique des filets de l’écrou et de l’arbre. Plutôt que d’être lisses, ces surfaces ressemblent à de minuscules chaînes de montagnes. L’équipe a utilisé une description mathématique de surfaces rugueuses et autosimilaires, conjointement à la théorie classique du contact, pour modéliser la manière dont ces petits pics se déforment sous charge. Leurs calculs et simulations numériques ont montré que, pour des surfaces usinées typiques, seulement 12 à 18 % de la surface apparente des filets est effectivement en contact. Ce contact par patchs aide à expliquer pourquoi la force produite par un couple de serrage donné peut fluctuer fortement, et pourquoi les modèles supposant des surfaces parfaitement lisses surestiment la précision.

Suivre les forces à travers la chaleur et la rotation

Puis, les chercheurs ont construit un modèle numérique détaillé de l’écrou, de l’arbre et des pièces serrées pour voir comment la précontrainte évolue lorsque le moteur est chaud et en rotation. À l’aide de simulations par éléments finis, ils ont combiné chargements mécaniques, température et effets centrifuges proches des conditions réelles de fonctionnement. À mesure que le métal chauffe à plusieurs centaines de degrés Celsius, il s’assouplit et se dilate, redistribuant les contraintes sur davantage de filets et réduisant la précontrainte. Parallèlement, la rotation fait croître légèrement le diamètre et raccourcir l’arbre, ce qui soulage encore la charge sur les filets. L’étude montre que la température a l’effet le plus marqué et que, combinée à la rotation, elle peut réduire l’effort de précontrainte d’environ un quart. Sur la base de ces résultats, l’équipe a conçu un angle spécifique de « sur‑serrage » et une marge de précontrainte afin que, après mise en température et en vitesse du moteur, la précontrainte résiduelle reste dans une plage sûre.

Un outil intelligent qui voit et règle pendant le serrage

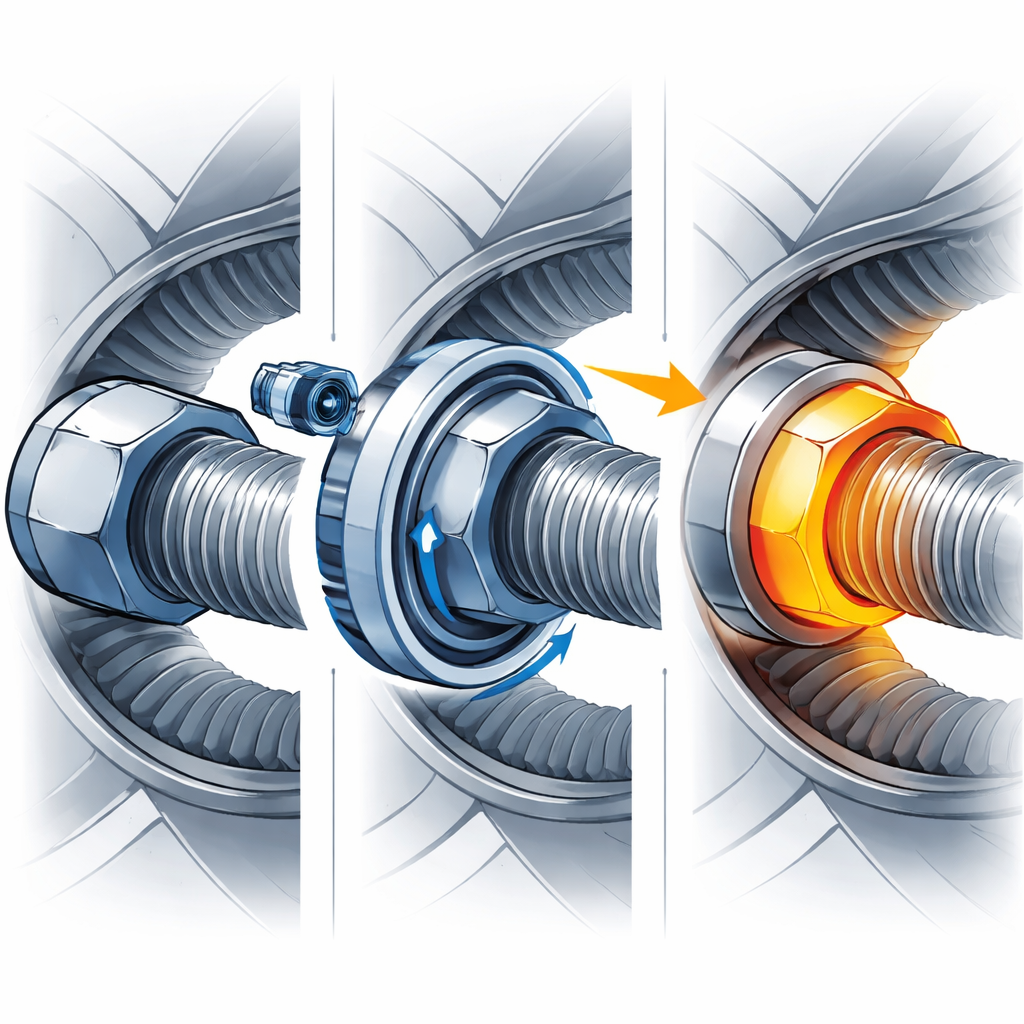

Fort de ces connaissances, les auteurs ont développé un nouveau système de serrage pour cavités profondes. Il utilise un arbre entraîné par servomoteur pour appliquer des couples élevés, une mini‑caméra et un capteur d’inclinaison pour observer les rainures de blocage, et une stratégie informatique qui combine remontées de couple et d’angle de rotation. En fonctionnement, l’outil est guidé dans la longue cavité par des montages spécialement profilés qui évitent tout contact accidentel avec les pièces délicates du moteur. Il serre d’abord l’écrou en contrôle de couple jusqu’à atteindre la plage cible, puis bascule en contrôle d’angle précis pour aligner les rainures tout en restant dans la fenêtre de couple autorisée. Le système enregistre en continu le couple, la rotation et la force de serrage prédite, et peut automatiquement ajouter un petit tour supplémentaire pour compenser la perte de précontrainte prévue à haute température et vitesse.

Validation sur banc d’essai et en atelier

Des expériences sur des matériels représentatifs de moteur ont montré que la nouvelle approche améliore sensiblement les performances. Les modèles combinés de surface et de raideur ont prédit le comportement global de l’assemblage avec des erreurs de seulement quelques pourcents, et la stratégie de compensation a maintenu la force de serrage à environ plus ou moins huit pour cent de la valeur de conception même en conditions simulées de chaleur et de rotation. Lors d’essais d’assemblage réels sur vingt moteurs tests, le système a réduit le temps nécessaire pour serrer chaque écrou de cavité profonde d’environ quatre heures à 2,6 heures, diminué la variation de précontrainte par rapport aux méthodes manuelles, assuré un alignement angulaire à environ un cinquième de degré, et éliminé complètement les événements de collision. En production, il a augmenté les taux de conformité d’assemblage et réduit les coûts de rebut et de retouche pour des centaines de moteurs.

Ce que cela signifie pour des moteurs plus sûrs et plus intelligents

Pour un non‑spécialiste, le message central est que les auteurs ont transformé une tâche difficile et largement manuelle en un processus contrôlé et fondé sur les données. En reconnaissant que les surfaces rugueuses ne se touchent que par petits patchs, que la chaleur et la rotation relâchent progressivement la précontrainte, et que voir et mesurer à l’intérieur d’une cavité profonde est essentiel, ils ont créé un système de serrage visuel et servo‑commandé qui « sait » quel doit être le serrage tant immédiatement qu’après la mise en marche du moteur. Le résultat est des assemblages plus fiables pour les pièces tournantes critiques, des assemblages plus rapides et moins d’erreurs coûteuses — une étape importante vers une fabrication de turboréacteurs plus intelligente et plus digne de confiance.

Citation: Liu, Z., Huang, X. & Tan, J. Research on intelligent assembly method of aero-engine deep-cavity nuts based on torque-angle control. Sci Rep 16, 11569 (2026). https://doi.org/10.1038/s41598-026-41867-8

Mots-clés: assemblage de turboréacteur, assemblages filetés, contrôle couple‑angle, fixations en cavité profonde, système de serrage visuel
