Modelado cinemático y simulación de una máquina formadora de doble cara usando los enfoques de Newton-Euler y Lagrange

Por qué importa el corte por ambas caras

En muchas fábricas, las máquinas formadoras se usan para labrar superficies planas en piezas metálicas. Las versiones tradicionales de estas máquinas cortan sólo por un lado: la herramienta elimina material mientras avanza y luego retrocede sin realizar trabajo. Esa pausa desperdicia tiempo y energía. El artículo resumido aquí explora un diseño más eficiente que corta por ambas caras a la vez y demuestra, mediante un análisis de movimiento cuidadoso y simulación por ordenador, cómo una máquina así puede funcionar de forma suave, fiable y eficiente.

Una máquina que trabaja en ambas direcciones

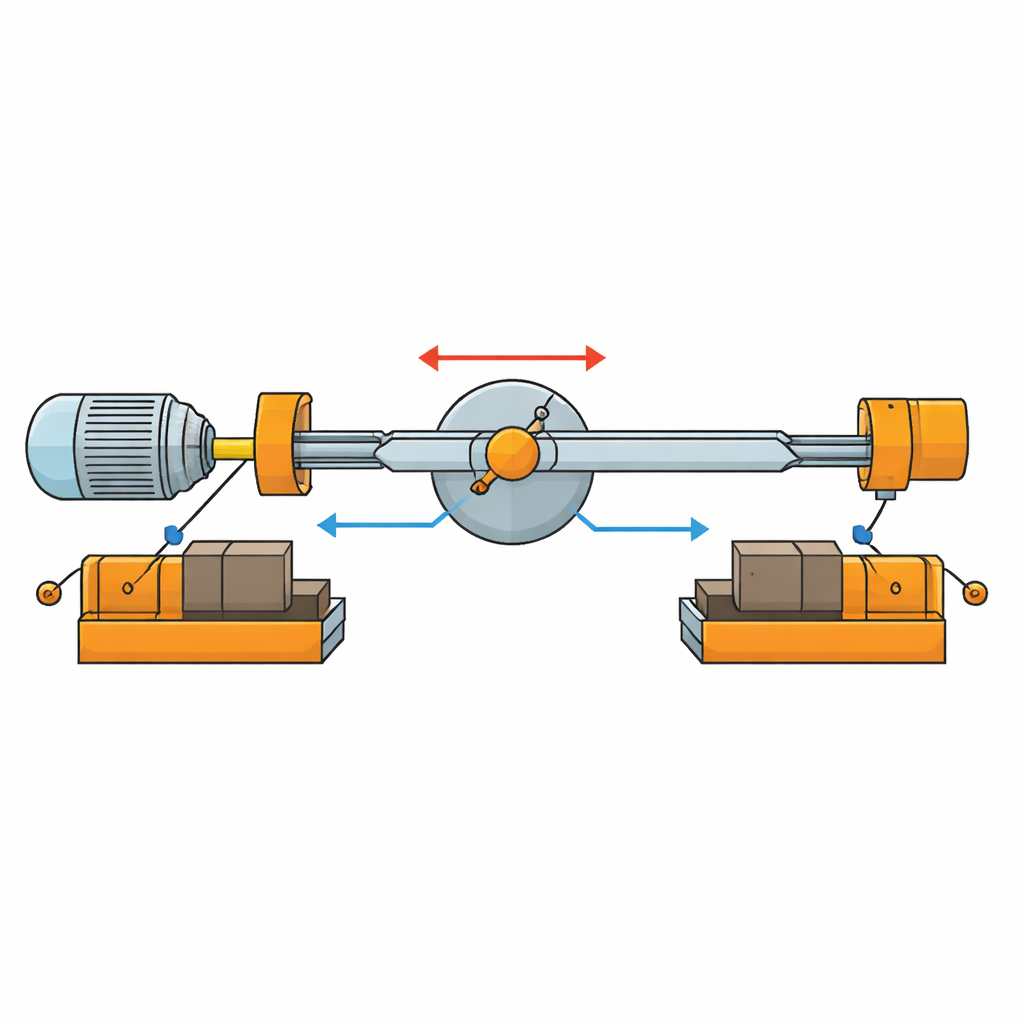

El estudio se centra en una formadora compacta de "doble cara". En lugar de una sola herramienta que trabaje en una dirección, este diseño utiliza dos herramientas encaradas a lados opuestos de la pieza. Cuando una herramienta termina su carrera de corte y normalmente volvería sin trabajar, la otra herramienta toma su turno cortando en el lado opuesto. En efecto, un movimiento que antes se desperdiciaba se convierte en trabajo productivo, casi duplicando la tasa de arranque de viruta sin necesitar un segundo motor ni una máquina mucho mayor.

Cómo la rotación se convierte en deslizamiento

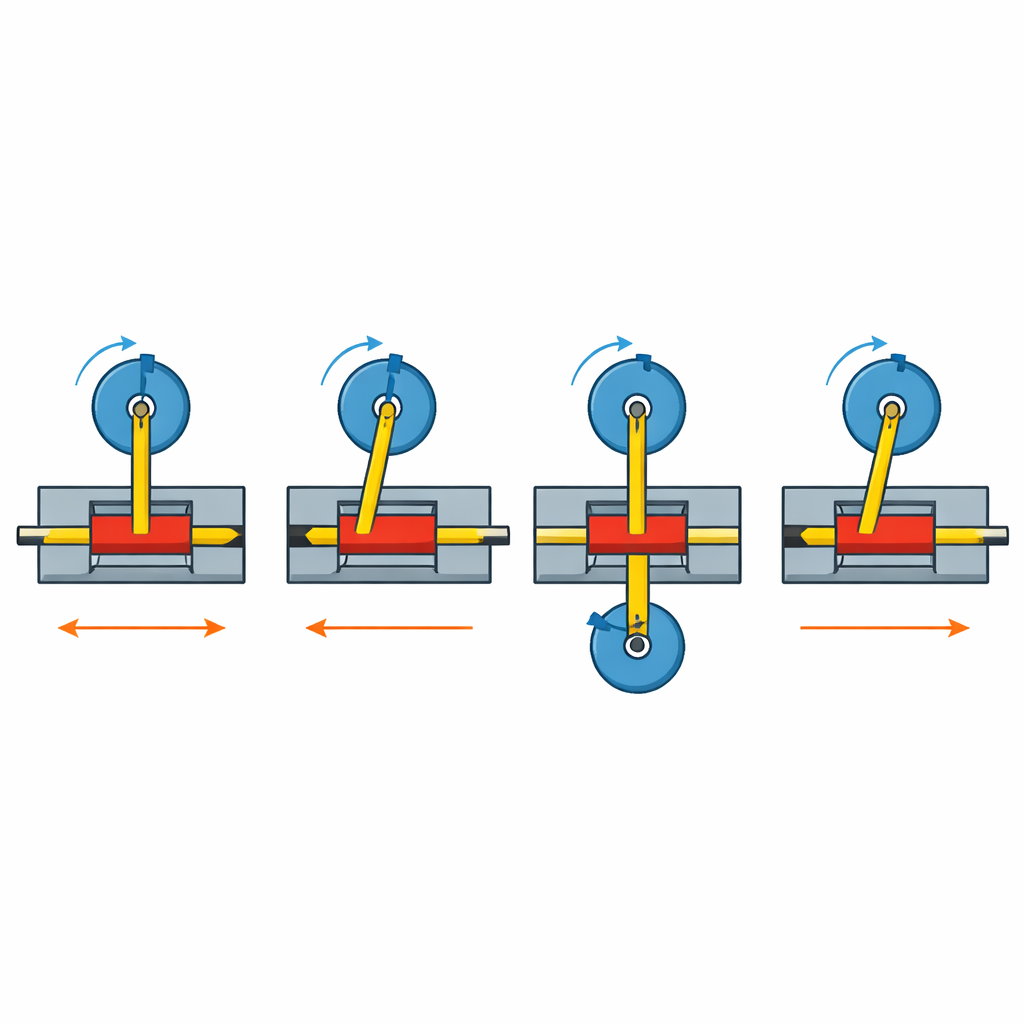

En el corazón de esta formadora de doble cara hay un arreglo mecánico clásico llamado Scotch yoke. Una biela giratoria, accionada por un motor a través de correas y poleas, lleva un pasador que se desliza dentro de una ranura en una barra. A medida que la biela gira, el pasador obliga a la barra a moverse hacia delante y hacia atrás en línea recta. En este diseño, la barra ranurada está ligada a bielas que impulsan las dos herramientas de corte en lados opuestos. Los autores exponen relaciones geométricas sencillas que describen cuánto se desplaza cada herramienta, con qué rapidez se mueve y cómo su movimiento depende del radio de la biela y del esquema del mecanismo.

Convertir el movimiento en ecuaciones

Para ir más allá de un boceto y garantizar un funcionamiento suave, el equipo construye un modelo matemático completo del movimiento de la máquina. Tratan las piezas en movimiento—la biela, el yugo, las bielas de conexión, las herramientas y las poleas—como un sistema cuyas velocidades y aceleraciones pueden describirse mediante ecuaciones. Usan dos enfoques clásicos de la mecánica. El método Newton–Euler sigue cómo cambia la energía cinética de cada pieza con el tiempo, mientras que el método de Lagrange parte de la diferencia entre energía cinética y potencial. Bajo simplificaciones realistas, como despreciar pequeñas fricciones y la elasticidad de las correas, ambos métodos conducen a la misma ecuación de movimiento compacta para el ángulo de la biela y, por extensión, para las herramientas deslizantes.

Comprobar las matemáticas en un ordenador

Para verificar que estas ecuaciones capturan realmente cómo se movería la máquina, los autores las implementan en MATLAB, una plataforma de cálculo técnico ampliamente utilizada. Un programa anima una versión virtual de la formadora, mostrando la biela girando y las herramientas deslizándose en direcciones opuestas. Otro programa traza cómo cambian en el tiempo la posición, la velocidad y la aceleración de puntos clave. Las curvas resultantes siguen los patrones familiares de seno y coseno esperados en un sistema biela–corredera: las herramientas oscilan suavemente con una carrera igual al doble del radio de la biela, mientras que sus velocidades y aceleraciones varían en ciclos regulares. Estos resultados numéricos concuerdan con cálculos a mano y confirman que ambos enfoques matemáticos son consistentes.

Qué significa para máquinas reales

Para quienes no son especialistas, el resultado central es que los autores han producido un modelo de movimiento fiable de una formadora de doble cara que ahorra tiempo y han mostrado que dos rutas teóricas distintas coinciden en su comportamiento. Esto proporciona a los diseñadores una base sólida para dimensionar piezas, elegir velocidades y predecir cómo se moverán las herramientas antes de construir el equipo. Aunque el trabajo actual asume condiciones ideales—ignorando fuerzas de corte, cargas pesadas y vibraciones—sienta las bases para estudios futuros que incluyan estos efectos. En última instancia, dicho modelado puede ayudar a los ingenieros a ajustar formadoras que corten más rápido, tengan mayor vida útil y consuman menos energía en el uso industrial cotidiano.
