دراسة حول تخميد الصدمات الهيدروليكية في آلية دوران الرافعة المجنزرة استنادًا إلى محاكاة هيدروليكية

لماذا تهم حركة الرافعة السلسة

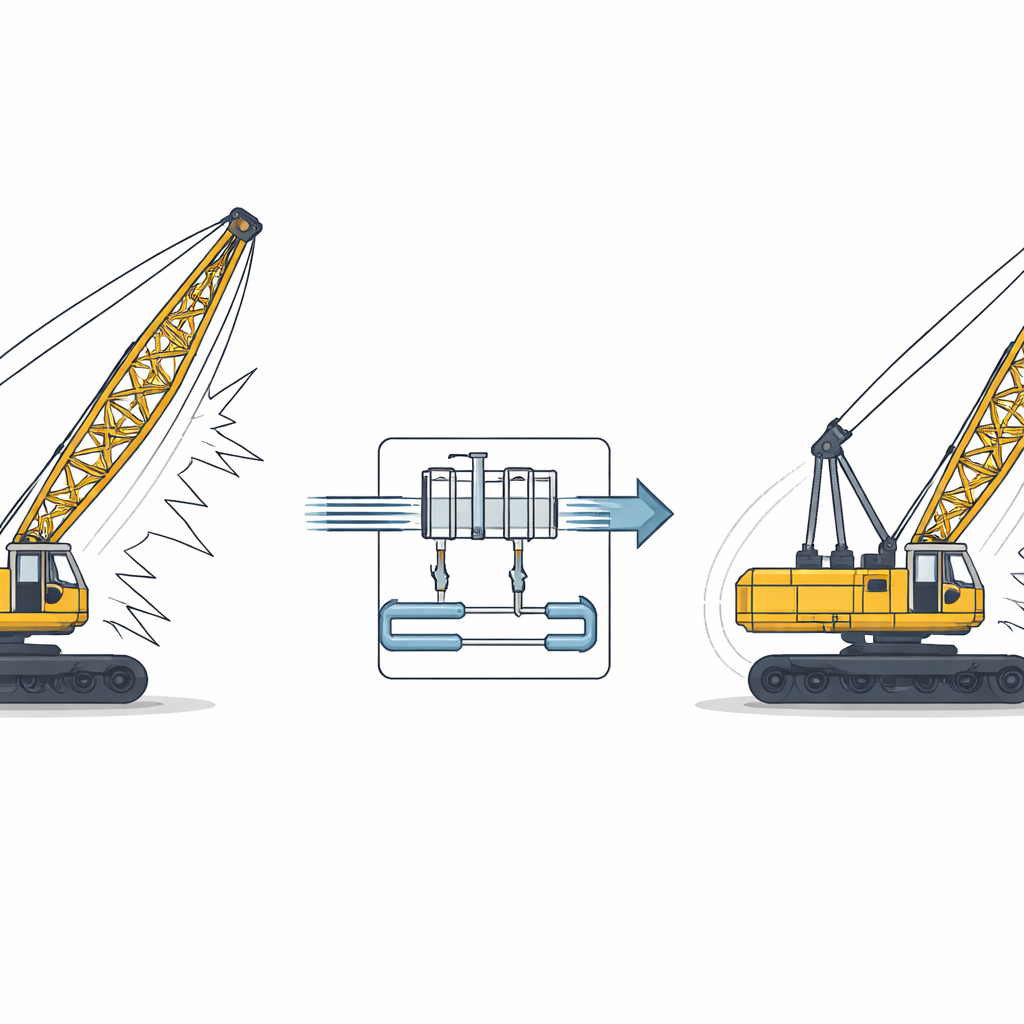

في موقع البناء، يجب أن تقوم الرافعة المجنزرة بتدوير أحمال ثقيلة بدقة عالية مع الحفاظ على سلامة العمال والمعدات. ومع ذلك، عندما يبدأ الهيكل العلوي للرافعة أو يتوقف عن الدوران فجأة، قد يتعرّض النظام الهيدروليكي الذي يحرك هذه الحركة لارتفاعات ضغط عنيفة. هذه الصدمات القصيرة لكنها الشديدة تهز المقصورة، وتسبب اهتزاز الذراع، وتقصّر عمر تشغيل الماكينة. تستكشف هذه الدراسة كيف يمكن للمهندسين ترويض تلك الصدمات الخفية داخل أنابيب الزيت بحيث تتصرف الرافعة الضخمة بسلاسة تشبه آلة مضبوطة جيدًا.

الصدمات الخفية داخل الآلات الثقيلة

تعتمد الرافعات المجنزرة على محركات وصمامات هيدروليكية لتدوير هياكلها العلوية الضخمة، وهي حركة تُعرف بالدوران (slewing). عندما يصدر المشغل أمرًا ببدء حركة سريعة أو توقف مفاجئ، يقاوم القصور الذاتي الكتلي الكبير التغير في الحركة، مسببًا اندفاعات ضغط حادة في خطوط الزيت. تنتقل هذه الاندفاعات، أو الصدمات الهيدروليكية، عبر الفولاذ والزيت على حد سواء، وتظهر كاهتزازات قوية في المقصورة والذراع. مع مرور الوقت، يمكن أن تتسبب في إجهاد الأجزاء الهيكلية، وتعطّل عمليات الرفع الدقيقة، وتزيد الضوضاء وتكاليف الصيانة. تكون المشكلة أشد في الرافعات الكبيرة ذات الأذرع والثقَل المعاكس الضخمين، حيث يكون القصور الذاتي الدوراني أكبر بكثير مقارنة بالآلات الأصغر.

البحث عن تخطيط هيدروليكي أفضل

لمعالجة هذه المشكلة، ركز الباحثون على دائرة الدوران الهيدروليكية للرافعة — شبكة المضخات والصمامات والأنابيب التي تغذي محرك الدوران. بدأوا بتحليل نظام تقليدي باستخدام محاكاة حاسوبية لملاحظة سلوك الضغط تحت ظروف مختلفة. استكشفوا ثمانية سيناريوهات عمل، بمزج أحمال خفيفة وثقيلة مع أرض مستوية ومنحدر طفيف، ومحاكاة بدايات وتوقفات سريعة دامت نصف ثانية. في كثير من الحالات، تجاوزت الصدمة الهيدروليكية مستويات لا يمكن اعتبارها مقبولة، بما يتوافق مع نوع الاهتزاز الشديد الذي يبلغه المشغلون في الماكينات الحقيقية. أوضح هذا الأساس بجلاء أن التصميم التقليدي يترك الرافعة عرضة للطرق الداخلية القوية أثناء المناورات اليومية.

تعديلات تصميمية رئيسية لحركة أكثر لطفًا

ثم اقترح الفريق مجموعة من التغييرات المستهدفة في التخطيط الهيدروليكي. شمل أحد التغييرات كيفية تصرّف صمام الدوران الرئيسي عندما يكون ذراع المشغل في الوضع المحايد. في التصميم القديم، كان الصمام يسمح للمحرك والمضخة بالاسترخاء وإلغاء التحميل، مما يعني أن كل بدء جديد كان يعيد بناء الضغط فجأة، محدثًا صدمة حادة. في التصميم المعدّل، يحتفظ الصمام بالزيت محبوسًا ويقفل المحرك، بحيث يكون النظام بالفعل في حالة ضغط جزئية وأكثر قدرة على تليين الحركة عند بدء الدوران. تغيير ثانٍ قلّل من حجم فتحة صغيرة تقيس تدفق الزيت؛ فجعَل ذلك ارتفاع الضغط أكثر تدريجيًا بدلاً من أن يقفز. استبدل المهندسون أيضًا أجهزة تحديد الضغط البسيطة بصمامات موازنة تعدّل فتحها بسلاسة وفقًا للحمل، وأضافوا صمامات تعويض تعيد تعبئة أي فراغات محلية في الدائرة الهيدروليكية بسرعة، مما يمنع تكوّن جيوب ضغط منخفضة ضارة.

من شاشة الحاسوب إلى الرافعة الحقيقية

لمعرفة كيف تعمل هذه التعديلات معًا، بنى الباحثون نموذجًا افتراضيًا مفصّلًا للدائرة الهيدروليكية وربطوه بنموذج ميكانيكي ثلاثي الأبعاد لرافعة مجنزرة بقدرة 750 طنًا. سمحت لهم هذه المحاكاة المجمعة بمراقبة كيفية تغير الضغوط في خطوط الهيدروليك أثناء بدء وتوقف دوران الرافعة الكاملة تحت أحمال ومنحدرات مختلفة. قلل النظام المحسّن الصدمة الهيدروليكية المحسوبة بما يقرب من النصف عبر الشروط الثمانية المختبرة. وللتأكد من أن النتائج الافتراضية تعكس الواقع، بنى الفريق بعد ذلك الدائرة المحسّنة وركّبها على رافعة فعلية، جهّزها بأجهزة استشعار، وكرّر الاختبارات. تطابقت قمم الضغط المقيسة مع تلك المحاكاة بشكل وثيق، بمطابقة أفضل من 90٪، مما عزّز الثقة بأن النموذج التقط السلوك الأساسي للماكينة.

ماذا يعني هذا لمواقع البناء الأكثر أمانًا

بعبارات يومية، تُظهر الدراسة أنه من خلال إعادة التفكير في ترتيب الصمامات وطريقة توجيه الزيت عبر نظام دوران الرافعة، يمكن للمهندسين تلطيف الضربات الداخلية التي تحدث أثناء البدايات والتوقفات السريعة بشكل كبير. يقطع التصميم المحسّن الصدمة الهيدروليكية بحوالي النصف، ما يترجم إلى اهتزاز أقل في المقصورة، تحكم أنعم في الأحمال المعلقة، وتقليل تآكل المكونات الحرجة. وبينما يشير المؤلفون إلى أن هناك حاجة لمزيد من العمل لفهم التأثيرات الطويلة الأمد والأكثر تعقيدًا بالكامل، تشير نتائجهم إلى طريق نحو رافعات ثقيلة أكثر هدوءًا وأمانًا ومتانة — وبالمقارنة، عمليات رفع أكثر موثوقية في مواقع البناء حول العالم.

الاستشهاد: Wei, Y., Gu, Y., Zhang, Y. et al. Research on hydraulic shock suppression of crawler crane slewing mechanism based on hydraulic simulation. Sci Rep 16, 12533 (2026). https://doi.org/10.1038/s41598-026-42887-0

الكلمات المفتاحية: رافعة مجنزرة, صدمة هيدروليكية, آلية الدوران, تقليل الاهتزاز, محاكاة هيدروليكية
