معادلات التحكم في التشوّه للأعمدة الهندسية المعرضة لأحمال جانبية عمودية وغير خطية

لماذا يمكن أن يعرض الحفر العميق المباني المجاورة للخطر

في المدن المزدحمة، تتطلب خطوط المترو الجديدة أو الطوابق السفلية أو المراكز التجارية تحت الأرض غالبًا حفرًا عميقًا بجوار المباني القائمة. غالبًا ما تُعتمد هذه المباني على أعمدة خرسانية أو فولاذية طويلة تُسمى أوتادًا تمتد داخل الأرض. عندما تُزال التربة بالجوار، قد تتحرك الأرض جانبيًا وتتغير الطريقة التي تحمل بها هذه الأوتاد وزن المبنى. يطرح هذا البحث سؤالًا عمليًا: هل يمكننا التنبؤ بمدى انحناء هذه الأوتاد وحركتها بحيث يتمكن المهندسون من الحفاظ على سلامة الهياكل المجاورة؟

كيف يزعج الحفر القريب الدعامة تحت الأرض

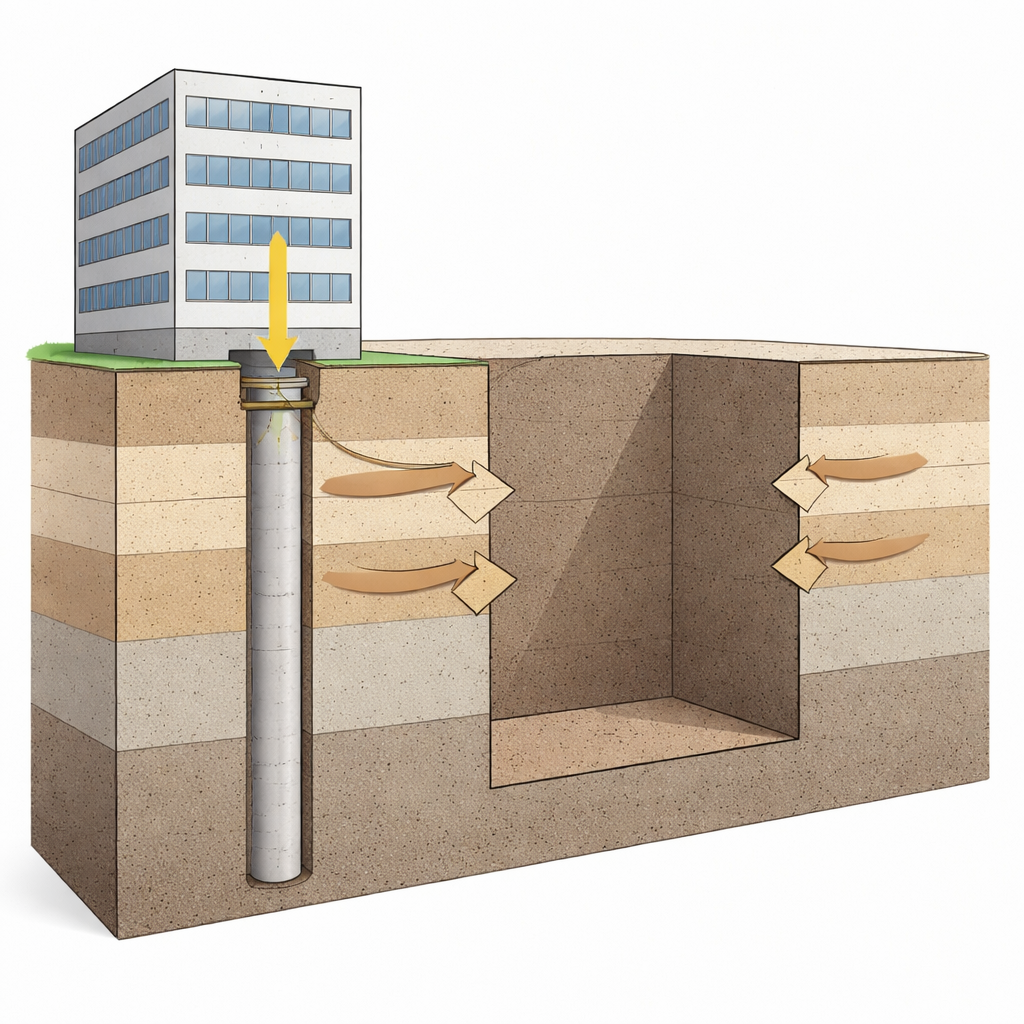

عند حفر حفرة عميقة، تُزال الضغوط التي كانت تضغط على جدار الحفر فجأة. تميل الأرض المحيطة إلى التحرك نحو الحفرة، ويتغير مجال الإجهاد في التربة مع العمق. يشعر الوِدْع (الوتد) الواقع خارج الحفر بهذه التغيرات على شكل ضغط جانبي على طول عموده، بالإضافة إلى الحمل العمودي من المبنى أعلاه. كانت الطرق السابقة غالبًا تعامل التربة كسلسلة من النوابض المستقلة، ما صعّب التقاط كيف تتغير تشوّهات التربة بشكل مستمر مع العمق وكيف ترتبط بانحناء الوتد. يشير المؤلفون إلى أن هذا التبسيط يمكن أن يغفل عن سمات مهمة لسلوك الوتد، خصوصًا حيث تختلف خصائص التربة من طبقة لأخرى.

طريقة جديدة لوصف حركة الوتد والتربة معًا

طور الباحثون نموذجًا رياضيًا موحّدًا يعامل الوتد والتربة المحيطة كنظام متفاعل واحد. بدلًا من التركيز منفصلًا على القوى عند بعض النقاط، استخدموا نهجًا قائمًا على الطاقة: كتبوا معادلات لكمية الطاقة المرنة المخزنة في الوتد المنحني وفي التربة المشوهة، وكذلك الشغل المنجز بواسطة الأحمال العمودية والضغط الجانبي للتربة الناجم عن الحفر. باستخدام تقنية تُعرف بالطريقة التغايرية، استخرجوا معادلات تحكم تصف كيف تتغير الإزاحة الجانبية للوتد مع العمق مع مراعاة تفاعل التربة حوله تلقائيًا. يسمح النموذج بتغير صلابة التربة بالزيادة أو النقصان مع العمق، وهي ميزة أساسية في الأرض ذات الطبقات، ويأخذ في الحسبان كيفية احتكاك التربة بالوتد على سطحه.

التقاط سلوك التربة المعتمد على العمق

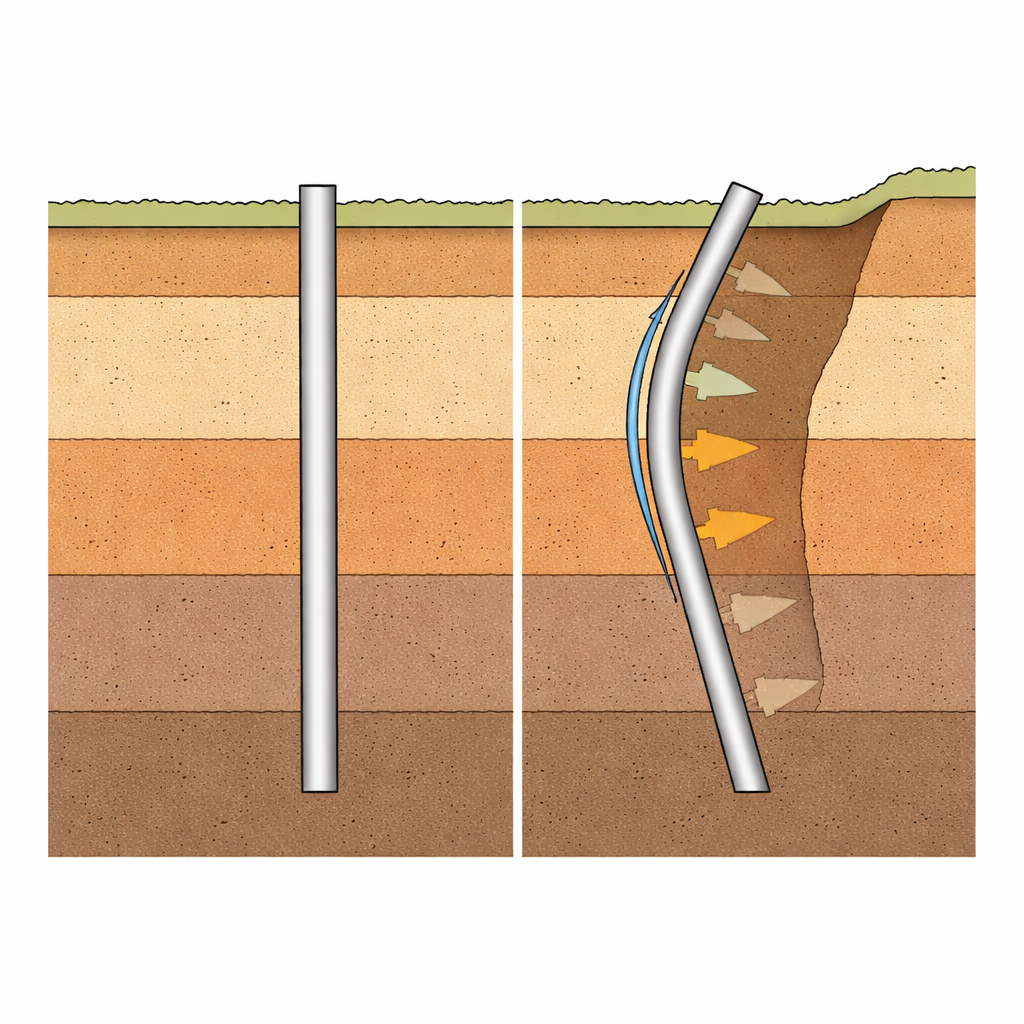

لجعل استجابة التربة واقعية، مثل المؤلفون الأرض كعدة طبقات أفقية، لكل منها صلابة خاصة تندمج بسلاسة مع الطبقة المجاورة. وصفوا كيف يعتمد المقاومة الجانبية على طول عمود الوتد على قوة التربة والاحتكاك عند تلامس الوتد–التربة وتغيرات الإجهاد الناجمة عن الحفر. تربط المعادلات الناتجة بين انحناء الوتد وتوزيع ضغط التربة الجانبي وتلاشي حركة التربة بعيدًا عن الوتد. يؤدي حل هذه المعادلات إلى تعبير تحليلي عن مقدار انحراف الوتد عند كل عمق، بما في ذلك كيفية تغير الانحناء وقوى القص من رأس الوتد حتى قاعدته.

تطبيق النظرية للاختبار في المختبر

للتحقق من مدى تطابق النظرية مع الواقع، أجرى الفريق حفرًا مختبريًا باستخدام صندوق تربة بمقياس صغير وجدار استنادي نموذجي ووتد واحد مُجهّز بأجهزة قياس وُضع خارج الحفرة مباشرة. عمقوا الحفر على أربع مراحل، وقاسوا بدقة كيف تطور ملف الإزاحة الجانبية للوتد مع العمق في كل مرة. أظهرت القياسات النمط الكلاسيكي الملاحظ في المواقع الحقيقية: تحرك رأس الوتد أكثر، وتلاشت الإزاحة تدريجيًا نحو القاعدة. عند مقارنة التنبؤات النظرية مع البيانات التجريبية، كان التوافق قويًا. في الأجزاء العليا والوسطى من الوتد، كانت الفروقات عادة بضع أجزاء من الميليمتر، مع أخطاء نسبية في الغالب أقل من عشرة بالمائة.

فهم مواضع ضعف النموذج

بالقرب من قاعدة الوتد، ازداد الفرق بين التنبؤ والقياس إلى حد أكبر، حتى حوالي عشرين بالمائة. يوضح المؤلفون أن هذه المنطقة تتأثر بشروط حدودية أكثر صلابة عند القاعدة وبتشوّهات قص أكثر تعقيدًا في طبقات التربة الأعمق — وهي تأثيرات يصعب استنساخها بدقة في إطار تحليلي مبسّط. كما قد يضيف الإعداد التجريبي نفسه تأثيرات حافة لا تعكس تمامًا ظروف المواقع الميدانية. ومع ذلك، فقد تبع الشكل العام ومقدار منحنيات الإزاحة الناتجة عن النموذج السلوك الملاحظ عبر جميع مراحل الحفر عن كثب.

ماذا يعني هذا لسلامة المباني

لغير المتخصصين، الرسالة الأساسية هي أن الدراسة تقدم للمهندسين وسيلة أكثر موثوقية للتنبؤ بكيفية انحناء وتحرك الأوتاد المجاورة للحفريات العميقة. من خلال معاملة الوتد والتربة كنظام يتبادل الطاقة والسماح لتصلّب التربة والضغوط بأن تختلف مع العمق، يعيد النموذج إنتاج التشوّه المعتمد على العمق الذي لوحظ في التجارب المضبوطة. هذا يعزز الثقة في قدرة المصممين على تقدير حركات الأوتاد قبل بدء الحفر، وتقييم ما إذا كانت الهياكل المجاورة ستظل ضمن الحدود الآمنة، وتعديل خطط الدعم أو الحفر حسب الحاجة. باختصار، يعزز العمل الأساس العلمي لحماية المباني والبنية التحتية مع استمرار نمو المدن أفقيًا وعموديًا.

الاستشهاد: Chen, B., Lian, N., Dai, P. et al. Deformation control equations for engineering piles subjected to vertical and nonlinear lateral loads. Sci Rep 16, 11081 (2026). https://doi.org/10.1038/s41598-026-39516-1

الكلمات المفتاحية: حفر عميق, أساسات الأوتاد (الأعمدة), تفاعل التربة والهياكل, الإزاحة الجانبية, البناء تحت الأرض في المناطق الحضرية
