Birleştirilmiş Yükler Altında Kendi Kendini Destekleyen, Lattice Doldurmalı Bir Klemens Bileşeninin Katmanlı Üretimle Optimize Edilmesi

Daha Az Malzemeyle Güçlü Parçalar Yapmak

Uçaklardan elektrikli otomobillere kadar mühendisler, güvenlikten ödün vermeden ağırlığı azaltmak için sürekli baskı altındadır. Bunun umut verici yaklaşımlarından biri, kütlesi yüksek metal parçaları içten boşaltıp katı içi yerine 3D baskı ile oluşturulmuş karmaşık bir iç çerçeve koymaktır. Bu makale, böyle hafif “ızgaraların” nasıl tasarlanıp optimize edilebileceğini araştırıyor; amaç, çekme, itme ve burulma gibi birleşik etkilere maruz kalan kritik bir bağlantı parçası olan klemens braketinin yeterli dayanımı korumasını sağlamak.

Gizli Çerçevelerin Neden Önemli Olduğu

Birçok modern yapı, malzemeyi azaltmak için ince dış kabuklar kullanır—bir uçak gövdesi veya bir araba karoserisi gibi. Ancak bu kabukların cıvata delikleri veya eklemler gibi başka parçalara bağlanması gereken yerlerde tasarım aniden kalın ve katı olmak zorunda kalır; böylece yüksek yükleri taşıyabilir. Geleneksel üretimde bu “sert noktaların” içindeki hacim genellikle boşa gider, çünkü görünmeyeni kolayca şekillendirmek mümkün değildir. Eklemeli üretim yani 3D baskı bunu değiştirir. Katman katman karmaşık iç çerçeveler inşa edebilir; boş alanı, yükü verimli taşıyan ve toplam ağırlığı düşük tutan dikkatle tasarlanmış bir ızgaraya dönüştürür.

Kendi Kendini Destekleyen Bir İç İskelet Tasarlamak

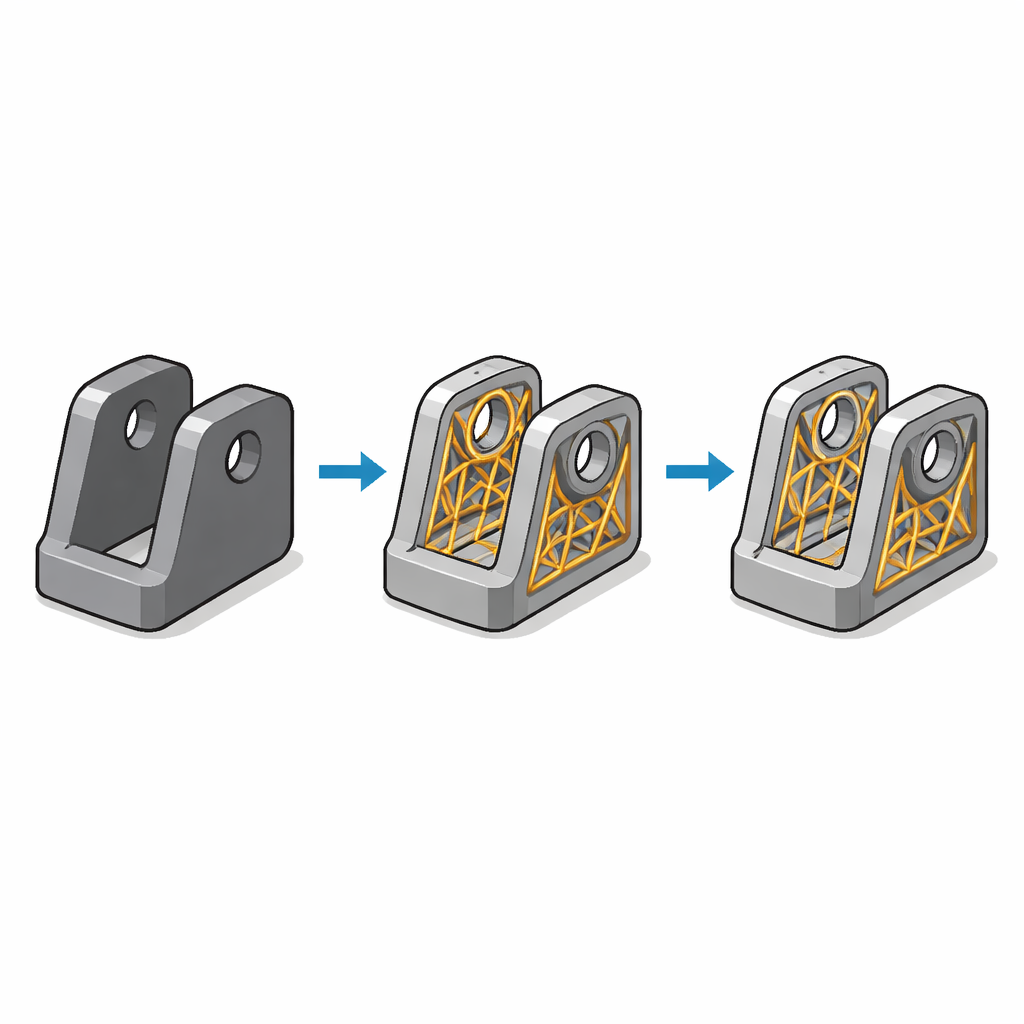

Yazarlar, yaygın bir çatal biçimli bağlantı elemanı olan klemens brakete odaklanıyor ve içini, düğümde üç, dört veya altı çıta (strut) birleşen olmak üzere üç farklı çıta tabanlı ızgara ile dolduruyor. İç hacim baskı sonrası erişilemez olduğundan ızgara “kendi kendini destekleyen” olmalı: çıtaların, genellikle ekstradan destek gerektirmeyecek şekilde, yatayla yeterince dik açı yapması gerekir (çoğunlukla 45 derecenin üzerinde). Ekip, ızgaranın üç geometrik özelliğini sistematik olarak değiştiriyor: çıta kalınlığı, uzunluğu (veya yüksekliği) ve yatayla yaptığı açı. Tüm parçalar, masaüstü tarzı bir eritilmiş filament yazıcı (FDM) kullanılarak yaygın bir plastik (PLA) ile basılıyor; bu da çalışmayı pratik, maliyet bilincine sahip uygulamalar için alakalı kılıyor.

Braketleri Teste Tabi Tutmak

Gerçek bileşenler nadiren tek yönden gelen basit bir kuvvet hisseder. Gerçek çalışma koşullarını taklit etmek için araştırmacılar klemens numunelerini iki birleşik yolla yüklüyor: sıkıştırma artı kesme (itme ve eş zamanlı kayma) ve çekme artı kesme (çekme ve eş zamanlı kayma). Her tasarımın ne kadar kuvvet taşıyabildiğini ve kırılmadan önce ne kadar deforme olduğunu kaydediyorlar. Paralel olarak, aynı testleri bir sonlu eleman modeli ile simüle ediyorlar; basit, lineer bilgisayar modelinin deneylerde görülen daha karmaşık davranışla eşleşebilmesi için enerjiye dayalı bir düzeltme uygulanıyor. Karşılaştırma iyi uyum gösteriyor; bu da simülasyonların yüzlerce parça üretip kırmadan çok çeşitli tasarım seçeneklerini güvenle keşfetmek için kullanılabileceğini doğruluyor.

En İyi Tasarımı Algoritmaya Arattırmak

Izgara tipi, çıta kalınlığı, yükseklik ve açı gibi pek çok olası kombinasyon olduğundan yazarlar, problemi bir “kara kutu” olarak ele alıp her simülasyon sonucundan öğrenen Bayesyen optimizasyona başvuruyor. Aynı anda iki hedef belirliyorlar: klemendeki maksimum gerilmeyi azaltmak ve ağırlığı düşürmek. Farklı tasarımları adil biçimde karşılaştırmak için her birini gerilme ve ağırlık tasarrufu açısından ölçeklendirip sıralıyor, sonra bu rekabet eden amaçları dengeleyen konfigürasyonlara bakıyorlar. Yüzlerce yinelemenin ardından algoritma, tasarım uzayında tercih edilen bölgeleri belirliyor ve her yükleme koşulunda hangi değişkenlerin en çok önem taşıdığını öne çıkarıyor.

Akıllı Izgaralar Hakkında Çalışmanın Ortaya Koydukları

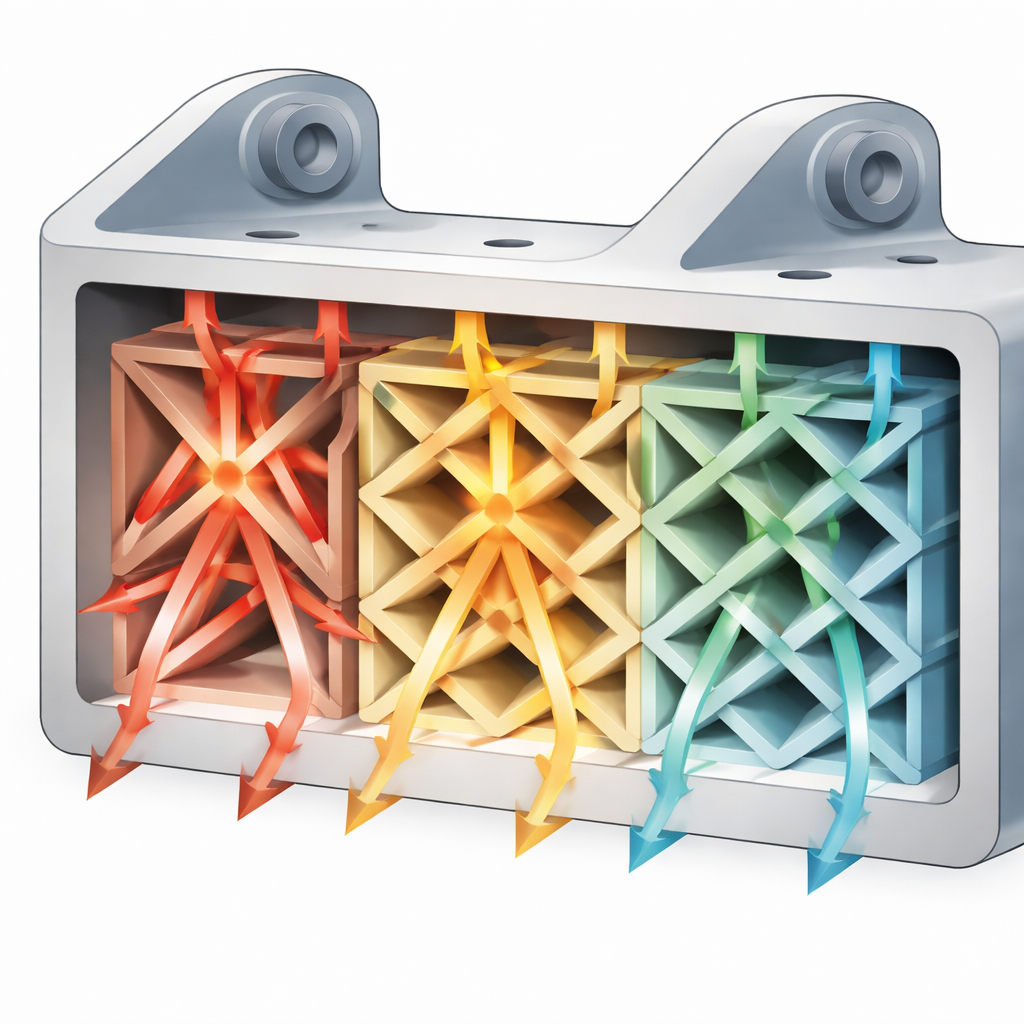

Sonuçlar, tüm ızgaraların eşit olmadığını gösteriyor. 3-çıtalı ızgaralarla doldurulmuş klemens braketleri, özellikle birçok gerçek parçanın maruz kaldığı birleşik sıkıştırma–kesme yükleri altında, sürekli olarak en iyi dayanım-ağırlık karışımını sunuyor. 6-çıtalı ızgaralara sahip tasarımlar en kötü performansı gösteriyor; bunun başlıca nedeni, birleşim düzenleri ve yoğunluklarının kuvvetleri etkili şekilde iletememesi. Tüm tipler arasında daha kalın çıtalar, özellikle parça esas olarak sıkıştırmada olduğunda gerilmeyi azaltmada en etkili etken. Çıta yüksekliği ve aşılma açısı ise çekmenin daha önemli olduğu durumlarda daha büyük rol oynuyor. Analiz ayrıca çıta uzunluğu için bir “tatlı nokta” olduğunu ortaya koyuyor: çok kısa olursa yapı ağır ve çok rijit; çok uzun olursa ince çıtalar daha kolay burkuluyor veya eğiliyor.

Daha Hafif, Daha Güvenli Yapılar İçin Çıkarımlar

Uzman olmayanlar için ana mesaj, 3D baskılı bir parçanın iç geometrisinin bir köprünün kafesleri gibi ayarlanabileceği ve akıllı algoritmaların hem daha hafif hem de daha güvenli tasarımlar bulmaya yardımcı olabileceğidir. Bu çalışma, kendi kendini destekleyen çıta tabanlı ızgaraların klemens braketinin ağırlığını önemli ölçüde azaltırken itme, çekme ve kayma yüklerinin gerçekçi birleşimleriyle başa çıkabileceğini gösteriyor. Özellikle iyi tasarlanmış bir 3-çıtalı ızgara, mühendislerin gerektiğinde biraz fazla malzeme karşılığında çok daha yüksek dayanım elde etmesine geniş esneklik sağlıyor. Yapısal parçaların 3D baskısı yaygınlaştıkça, bu tür geometriye duyarlı optimizasyonlar daha hafif uçakların, daha verimli araçların ve diğer yüksek performanslı makinelerin laboratuvardan günlük kullanıma geçmesine yardımcı olabilir.

Atıf: Ture, M.O., Evis, Z. Optimization of an additively manufactured self-supporting lattice-filled clevis component under combined loading. Sci Rep 16, 13107 (2026). https://doi.org/10.1038/s41598-026-43826-9

Anahtar kelimeler: eklemeli üretim, ızgara yapıları, hafif tasarım, yapısal optimizasyon, 3D yazıcıyla üretilmiş bağlantılar
