Elektrikli bir araç için yüksek hızlı bir planet dişli kutusunun geliştirilmesi

Daha Küçük Dişliler, Daha Uzun Sürüşler

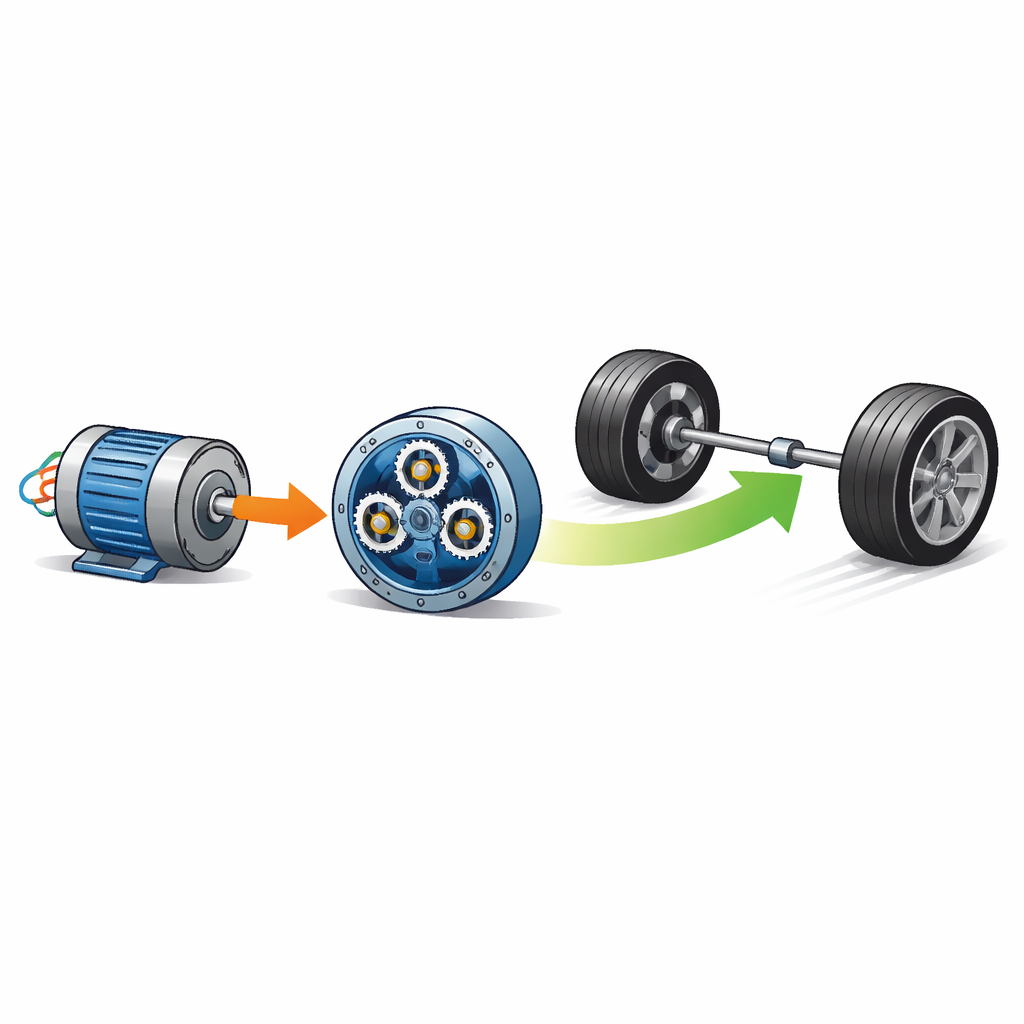

Elektrikli otomobiller temiz ve sessiz yolculuk vaat eder, ancak dönen elektrik motoru ile tekerleklerin dönmesi arasındaki düzenleme hâlâ maliyet, sürüş menzili ve konfor üzerinde büyük etkiler yapar. Bu çalışma, bir elektrikli araçta motor ile tekerlekler arasına yerleştirilen yeni bir tür kompakt dişli kutusunu sunuyor. Dişlilerin düzenini ve hangi malzemelerden yapıldıklarını yeniden düşünerek yazarlar, tahrik ünitesini daha hafif, daha verimli ve daha sessiz hale getirmenin bir yolunu gösteriyor—her batarya şarjının sizi daha uzağa götürmesine yardımcı olarak.

Neden Elektrikli Arabaların Hâlâ Dişliye İhtiyacı Var

Benzinli motorların aksine, elektrik motorları güçlü çekme torkunu korurken çok yüksek devirlere çıkabilir. Yine de motorun hızını yol koşullarına uydurmak için bir dişli kutusuna ihtiyaç vardır. Mevcut çoğu elektrikli araç, gerekli hız düşürmeyi sağlayan ancak takaslar getiren iki kademeli silindirik dişli kutuları kullanır: bunlar nispeten hacimli, sürtünmeyle daha fazla enerji kaybeder ve yüksek devirlerde dişlere yüksek gerilmeler uygular. Tüm bunlar ağırlığı artırır, verimliliği düşürür ve aktarma organının ömrünü kısaltabilir. Elektrikli araçlarda her kilogram ve her verim yüzdesi önemlidir çünkü bunlar doğrudan sürüş menzili ve batarya boyutunu etkiler.

Dişlilerin Düzenlenmesine Yeni Bir Yaklaşım

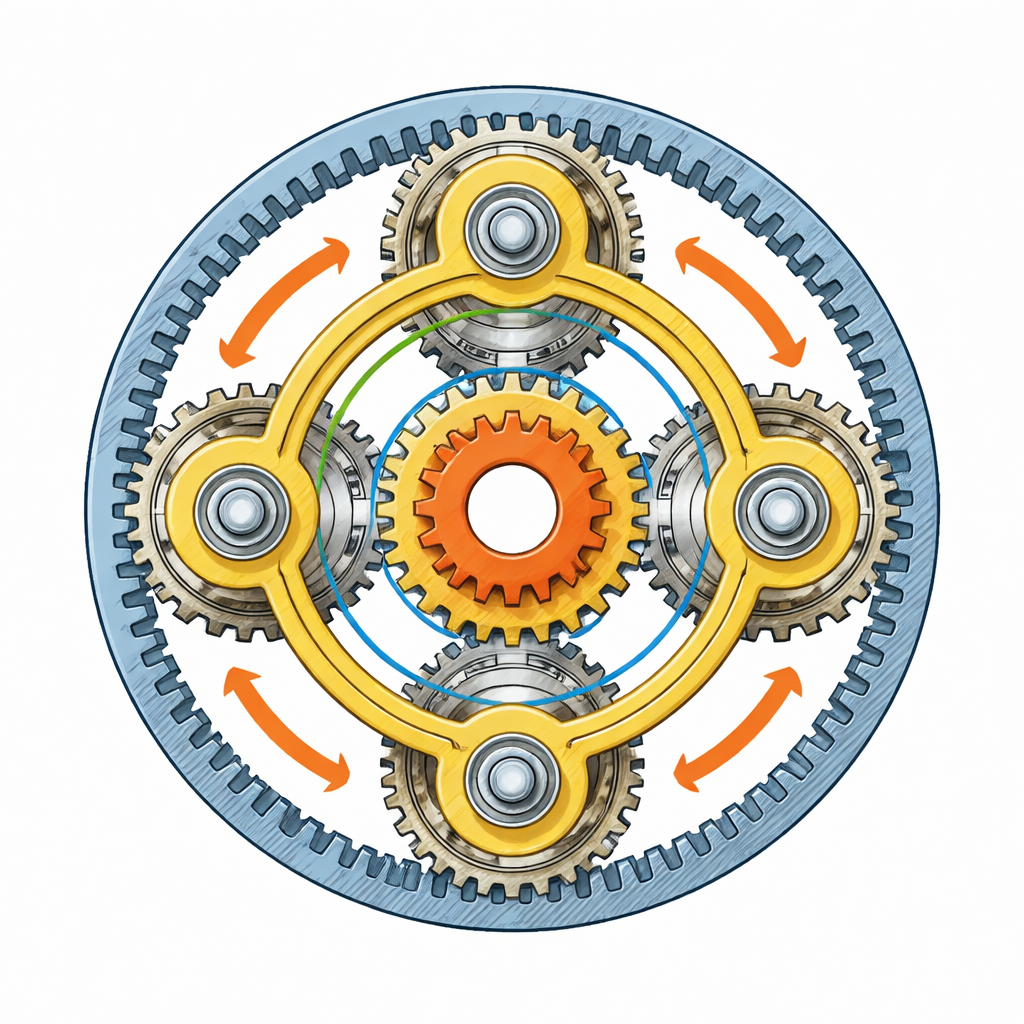

Araştırmacılar bu sorunu morfolojik analiz adı verilen bir tasarım yöntemi kullanarak binlerce olası dişli kutusu düzenini sistematik şekilde inceleyerek ele aldı. Temel yapı taşlarından—dişli kutusu türü, diş şekli, kademe sayısı, destekler, yağlama ve daha fazlası—yola çıkarak yaklaşık 9000 potansiyel kombinasyonu haritaladılar. Bu geniş tasarım uzayından, elektrikli araçlar için en umut verici konfigürasyon olarak çift halkalı "uydu" dişlilere sahip tek kademeli bir planet dişli kutusunu seçtiler. Planet dişli kutusunda, daha küçük dişliler dişli bir halka içinde merkezi bir dişlinin etrafında döner ve yükü birden fazla temas noktasına paylaşırlar. Önerilen tasarımda, her yörüngedeki dişli aslında birlikte monte edilmiş rijit bir dişli çiftidir ve hepsi, mekanizmayı kısa tutarken yüksek tork ve hızı taşıyan üç loblu bir taşıyıcıda merkezden desteklenir.

Kompakt Tasarım İçeride Nasıl Çalışıyor

Yeni dişli kutusunda, saatte 15.000 devire kadar dönebilen iki yüksek hızlı elektrik motordan gelen güç merkezi bir dişliye girer. Birkaç eşleştirilmiş dişli bu merkez dişlinin etrafında döner ve aynı zamanda dış bir halka dişliyle de kavrar; bunların hepsi tekerleklere çıktı veren sert bir taşıyıcı aracılığıyla birbirine bağlıdır. Her dişlideki diş sayısını dikkatle seçerek ekip, tek kademede yaklaşık 9,8 civarında bir toplam hız düşürme oranı elde etti; bu, sıradan elektrikli araçların iki kademeden elde ettiklerine denk bir değerdir. Birden fazla uydu dişli yükü paylaşır ve merkezdeki rulman düzenlemesiyle desteklendikleri için, tasarım kuvvetleri daha eşit dağıtır, titreşime karşı direnç gösterir ve dişli kutusunun uzunluğunu azaltır. Damla-hava yağlama sistemi yağın dişlilerin buluştuğu yerlere doğrudan püskürtülmesini sağlar ve ısıya dayanıklı contalar çok yüksek devirlerde bile her şeyi içinde tutar.

Sert ve Hafif Parçalar için Akıllı Malzemeler

Geometri dışında, yazarlar yoğun temas basınçlarına dayanabilecek ancak gereksiz yere ağır veya pahalı olmayan dişli malzemeleri seçmeye odaklandı. Aşınma direnci için yüzeyi sertleştirilebilen ancak iç kısmı dayanıklı ve tok tutan alaşımlı çelikleri tercih ettiler. Farklı çelik karışımlarını karşılaştırarak, bazı nikel-krom-molibden çeliklerin, nitrasyon ve hassas taşlama gibi işlemlerle birleştirildiğinde performans ve maliyet arasında iyi bir denge sunduğunu gösteriyorlar. Yüksek hassasiyetli rulmanlar, hafif polimer kafesler ve flor lastik contalar yüksek hızlı çalışmayı daha da destekliyor. Tüm bu parçaların ısı, sürtünme ve tekrar eden yük altında nasıl yaşlanacağını tahmin etmek için ekip, aşınma, yorulma, sıcaklık değişimleri ve iç hasarı takip eden bir dizi matematiksel model özetliyor; bu da maliyetli deneme-yanılma testlerine ihtiyaç duyulmasını azaltıyor.

Sürücüler ve Tasarımcılar için Anlamı

Analitik hesaplamalar, yeni planet dişli kutusunun verimliliğinin yaklaşık %97,8’ye ulaştığını; tipik iki kademeli silindirik tasarımın ise yaklaşık %96,8 olduğunu gösteriyor. O bir yüzde puanlık fark küçük gelebilir, ancak pek çok kilometrede bu, sürüş menzilinde dikkat çekici bir artışa dönüşebilir veya biraz daha küçük bir bataryaya olanak sağlayabilir. Dişli kutusu ayrıca daha kompakt, daha hafif ve mekanik olarak daha basittir; bu da üretim maliyetlerini düşürebilir ve güvenilirlik ile gürültü seviyelerini iyileştirebilir. Mevcut çalışma tam ölçekli yol testlerinden ziyade ayrıntılı hesaplamalara dayandığından, yazarlar gelecekteki prototipler ile gerilme ve titreşim çalışmaları için planlarını özetliyor. Pratikte doğrulanırsa, bu tasarım elektrikli araçları—ve potansiyel olarak robotları, uçak aktüatörlerini ve diğer makineleri—daha verimli, dayanıklı ve kullanımı daha hoş hale getirmeye yardımcı olabilir.

Atıf: Zagirnyak, M., Drahobetskyi, V., Salenko, Y. et al. Development of a high-speed planetary gearbox for an electric vehicle. Sci Rep 16, 11416 (2026). https://doi.org/10.1038/s41598-026-40022-7

Anahtar kelimeler: elektrikli araç aktarma organı, planet dişli kutusu, yüksek verimli şanzıman, hafif güç aktarımı, dişli dayanıklılığı modelleme
