Gerilmiş ergimiş alüminyumda yüzey geriliminin evrimi: bir sıvı–buhar arayüzü çalışması

Sıvı Metalin Şekillendirilmesi Neden Önemli?

Uçak parçalarının dökümünden küçük metal devrelerin yazdırılmasına kadar mühendisler giderek hareket hâlindeki ergimiş metallerle çalışıyor. Bu sıcak sıvıların nasıl yayılacağını, damlacık oluşturacağını veya parçalanacağını belirleyen temel özelliklerden biri yüzey gerilimidir—sıvı yüzeyindeki görünmez “deri”. Geleneksel olarak yüzey gerilimi sıcaklık veya kimya değiştirilerek ayarlanır. Bu çalışma farklı bir soru soruyor: ergimiş alüminyumun yüzey gerilimini sıvıya hiçbir şey katmadan, yalnızca hızlı mekanik germe uygulayarak etkin biçimde “ayarlayabilir” miyiz? Bilgisayar simülasyonlarıyla incelenen yanıt, hassas döküm, eklemeli imalat ve mikroakışkan metal sistemleri tasarımını yeniden şekillendirebilir.

Mekanik Ritm Altındaki Bir Sıvı Yüzeyini İzlemek

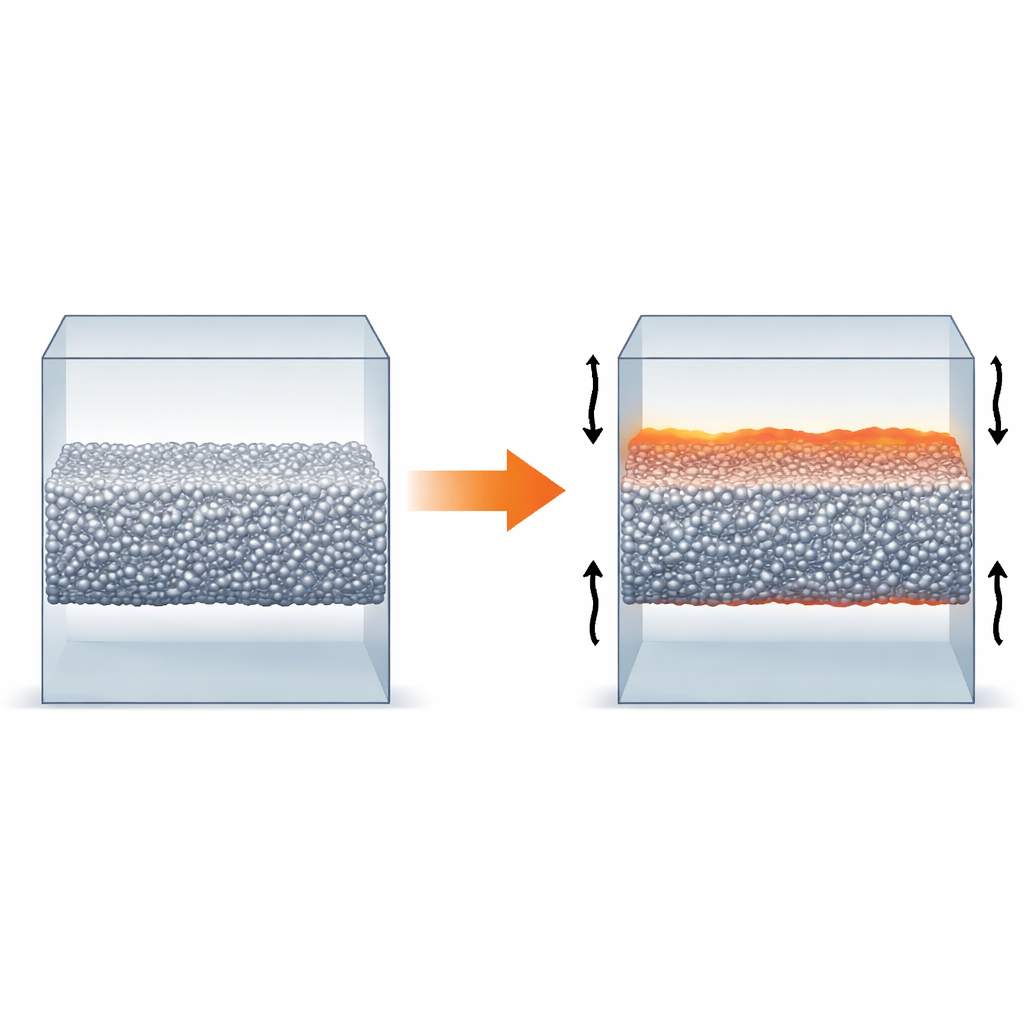

Araştırmacılar, erime noktasındaki ergimiş alüminyumun moleküler dinamiklerinin ayrıntılı bir modelini kurdular; bu model buharla çevriliydi, böylece doğal olarak iki sıvı–buhar yüzeyi oluşuyordu. Ardından simülasyon kutusuna yatay bir yönde nazik ama hızlı yan salınım uyguladılar—temelde ergiyi bir yatay doğrultuda döngüsel olarak gerip sıkıştırmak; frekanslar yaklaşık 1 ila 50 milyar döngü/saniye (GHz) aralığında ve deformasyon genlikleri %5’e kadar vardı. Bu düzenek, lazer işlemi veya şok yüklemesi sırasında meydana gelebilecek çok hızlı mekanik rahatsızlıkları taklit ediyor, fakat her bir atomun hareketinin izlenebildiği kontrollü, sanal bir ortamda.

Hareket Halindeki Görünmez Bir Deriyi Ölçmek

Yüzeyin nasıl tepki verdiğini görmek için ekip zaman çözünürlüklü bir yüzey gerilimi hesapladı; buna dinamik yüzey gerilimi deniyor. Sakin, statik bir arayüz varsaymak yerine, yük osilatörken arayüz yakınındaki katman katman yerel yoğunluk ve gerilimin nasıl değiştiğini hesapladılar. Yüzey gerilimi için standart formüller denge varsayar, bu yüzden yazarlar mekanik sürücünün eklediği “hacimsel akış” hareketini kaldırmak üzere bu formülleri uyarlayarak yüzeyin elastik karakterine katkıda bulunan gerçek mikroskopik gerilmeyi izole ettiler. Sistem sabit bir ritme oturduktan sonra birçok yük döngüsü boyunca ortalama alarak, yüzey geriliminin nasıl salındığını ve farklı frekanslar ile genlikler altında ortalama değerinin nasıl kaydığını çıkardılar.

Bir Sıvı Yüzeyinin Yay Gibi Davranması

Veriler, ergimiş alüminyum yüzeyinin, temel mekaniğin ödünç alındığı bir sürülen, sönümlü yay-kütle sistemi gibi davrandığını ortaya koydu. Döngüsel yükleme altında yüzey gerilimi yalnızca orijinal değeri etrafında titremiyor. Bunun yerine ortalama değeri yükseliyor: incelenen en yoğun koşullarda (50 GHz ve %5 deformasyon) ortalama dinamik yüzey gerilimi denge değerine kıyasla yaklaşık %5 artıyor. Her döngü sırasında anlık yüzey gerilimi denge değerinin %30 kadar üzerine ve %15 kadar altına inebiliyor. Osilasyonları uydurarak, yazarlar arayüzün doğal olarak titreşmek istediği frekansları ve bu titreşimlerin ne kadar çabuk söndüğünü tanımlayan iki karakteristik frekans ve sönüm sabiti belirlediler. Bu parametreler arayüzün az sönümlü olduğunu ve tepkinin özellikle güçlü olduğu yaklaşık 50 GHz yakınında rezonansa yaklaşabileceğini gösteriyor.

Tabakalı Atomlar ve Gizli Zaman Ölçekleri

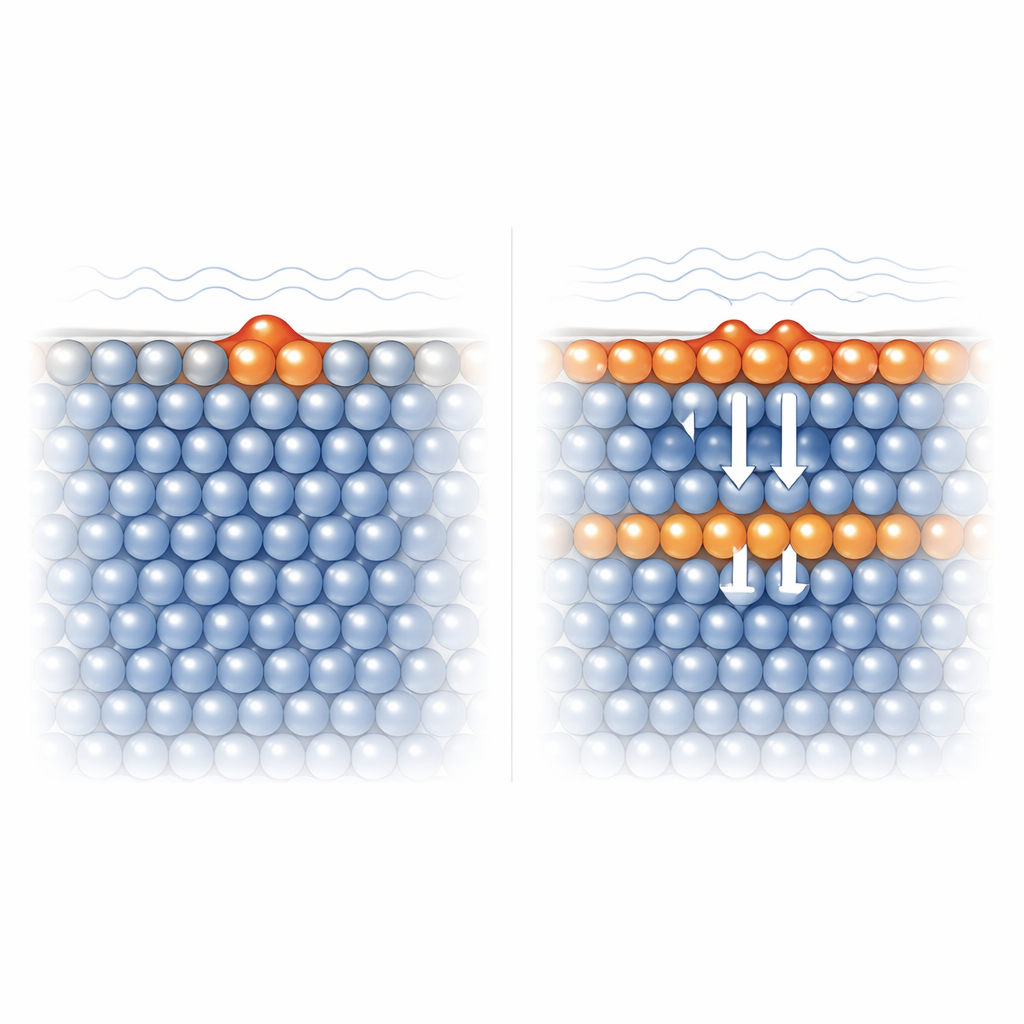

Yüzeye yakın atomik tabakalanmaya daha yakından bakmak, davranışın neden bu kadar zengin olduğunu açıklıyor. Simülasyonlar, en dıştaki atom tabakası ile hemen altında yer alan alt yüzey tabakasındaki atomların kusursuz senkronize tepki vermediğini gösteriyor. Yüklemenin yüksek frekanslarında, gerilim ve yoğunluk profilleri bu iki bölgede belirgin zirveler geliştiriyor ve osilasyonları güç ve zamanlama açısından farklılık gösterebiliyor. Buna rağmen her iki katman da aynı temel doğal frekansları paylaşıyor gibi görünerek, yerel yeniden düzenlenmeleri farklı zaman ölçeklerinde ilerlese bile ortak bir geri getirme kuvvetiyle bağlı olduklarını düşündürüyor. Düşük frekanslarda sıvı döngüler arasında gevşemek için yeterli zamana sahip olduğundan arayüz daha çok denge hâline benziyor; sıvının içsel gevşeme zamanına kıyaslanabilir yüksek frekanslarda ise sistem tam olarak yerleşemeden sürüldüğünden, kalıcı, denge-dışı ayarlamalar ve daha yüksek ortalama yüzey gerilimi ortaya çıkıyor.

Titreşimi Bir Kontrol Düğmesine Çevirmek

Genel olarak çalışma, ergimiş alüminyumu hızla yanlamasına germenin yüzey gerilimini sistematik ve geri döndürülebilir şekilde yükseltebileceğini ve aynı zamanda bu yeni baz çizgisi etrafında kontrollü osilasyonlar oluşturabileceğini gösteriyor. Uzman olmayan biri için bu, mühendislerin bir gün metal damlacıkların oluşumunu, birleşmesini ve yüzeyi ıslatma davranışını metalin bileşimini değiştirmeden yalnızca doğru titreşim frekansı ve kuvvetini seçerek “ayarlayabilecekleri” anlamına geliyor. Bu tür dinamik kontrol dökümde sıvı arayüzlerinin kararlılığını artırabilir, metal bazlı 3B baskıda akışı yönetmeye yardımcı olabilir ve mikroakışkan ya da uzay işleme sistemlerinde damlacık davranışının hassas ayarlarını mümkün kılabilir. Sıvı yüzeyini sürülen, sönümlü bir osilatör olarak çerçeveleyip bu resmi atom ölçeğindeki tabakalanmayla ilişkilendirerek, çalışma yüzey geriliminin sabit bir özellik değil, aktif olarak tasarlanan bir parametre olduğu süreçlerin tasarımına temel oluşturur.

Atıf: Yu, Z., Li, W., Yang, Y. et al. Evolution of surface tension in strained molten aluminum: a liquid–vapor interface study. Sci Rep 16, 12455 (2026). https://doi.org/10.1038/s41598-026-37039-3

Anahtar kelimeler: ergimiş alüminyum, dinamik yüzey gerilimi, sıvı metal arayüzleri, yüksek frekanslı yükleme, moleküler dinamik simülasyonu
