Ticari olarak temin edilebilen düşük gerilimli ZnO bazlı varistörlerin morfolojik, yapısal ve fiziksel karakterizasyonu

Aşırı gerilim koruyucularının sağlığı neden önemlidir

Her yıldırım bir enerji hattına düştüğünde veya şebekede ani bir gerilim sıçraması oluştuğunda, aşırı gerilim koruyucuların içinde saklı küçük seramik bloklar elektronik cihazlarınızın ömrünü sessizce belirler. Bu bloklara varistör denir ve tehlikeli gerilim dalgalanmalarını soğurup güvenli şekilde toprağa yönlendirmeleri beklenir. Bu çalışma, piyasada bulunan düşük gerilimli aşırı gerilim düşürücülerin içini inceliyor ve basit ama önemli bir soruyu soruyor: içlerindeki varistörler tekrarlayan yıldırım benzeri darbeler karşısında gerçekten ne kadar dayanıklı ve iç yapılarında dayanıklı parçaları zayıf olanlardan ayıran özellikler neler?

Aşırı gerilim koruyucunun kalbindekiler

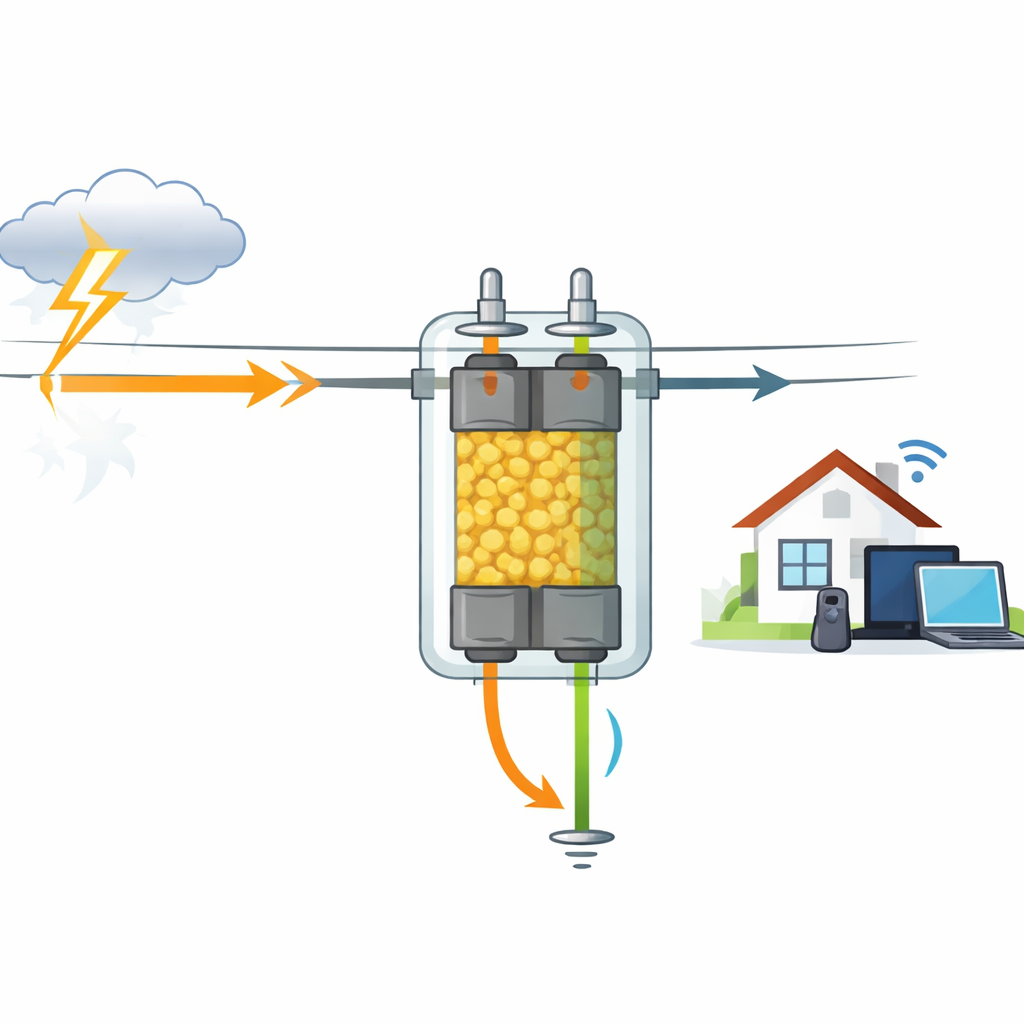

Düşük gerilimli aşırı gerilim düşürücüler ağırlıklı olarak çinko oksit (ZnO) içeren, az miktarda bizmut, antimuan, manganez, kobalt ve diğer metal oksitlerle karıştırılmış bir seramik disk içerir. Elektrik, ZnO tanelerinin kendileri boyunca kolayca akar, ancak taneler arasındaki ince, katkı maddesi bakımından zengin sınırlar boyunca akmaz. Normal koşullarda bu sınırlar akımı engeller ve sızıntıyı küçük tutar. Bir sıçrama geldiğinde sınırlar aniden iletkene dönüşür ve fazla enerjiyi kaçırır. Bu davranış mikroskobik yapı ve kimyaya bağlı olduğundan, tarifte veya işlemdeki küçük farklar bile bir varistörün ne kadar dalga dayanacağını ve nasıl yaşlanacağını değiştirebilir.

Gerçek ürünleri yapay yıldırıma tabi tutmak

Araştırmacılar, gerçek yıldırım stresini taklit etmek için yalnızca A ile D olarak etiketlenmiş dört üreticiden alınan aşırı gerilim düşürücüleri test etti. Her cihaz endüstri testlerinde kullanılan standart 8/20 mikrosaniye biçiminde akım darbeleriyle, 5 kiloampere kadar ve onlarca çarpıya maruz bırakıldı. Yaşlanma öncesi ve sonrası ana elektriksel büyüklükleri ölçtüler: varistörün güçlü iletime başladığı referans gerilim, bir sıçrama sırasında kalan gerilim ve normal işletmede akan küçük sızıntı akımı. Daha sonra düşürücüleri sökerek seramik diskleri bir dizi malzeme incelemesine tabi tuttular: kristal fazlarını ortaya çıkarmak için X-ışını kırınımı, tane yapısı ve poroziteyi incelemek için elektron mikroskobu, belirli katkı iyonlarını izlemek için elektron paramanyetik rezonans ve malzemenin alternatif alanlara verdiği tepkiyi görmek için dielektrik spektroskopi.

Malzemenin gizli aşınma hakkında ne ortaya koyduğu

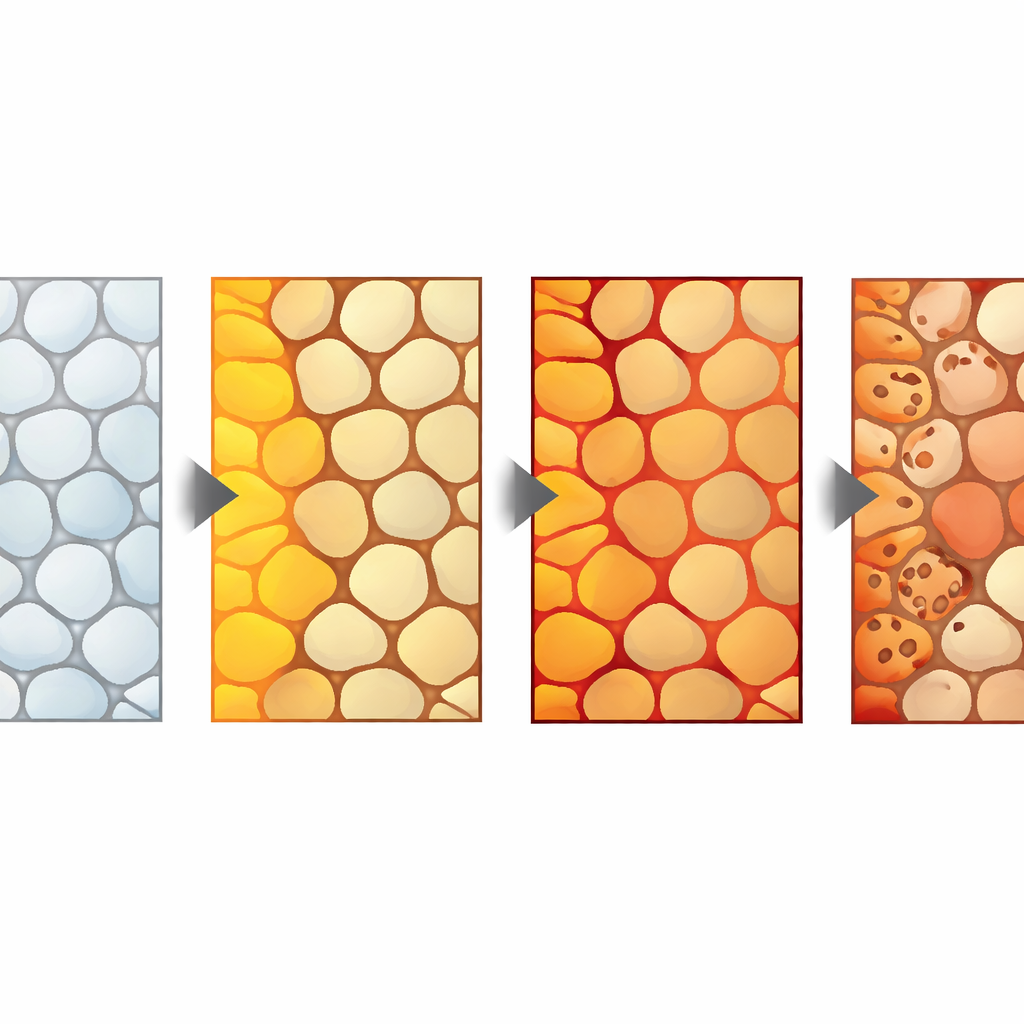

Tüm markalarda yaşlanma cihazların daha fazla sızıntı akımı vermesine yol açtı—yaklaşık dörtte bir oranına varan artışlar görüldü—ve sıçrama davranışlarını değiştirdi; referans gerilimler tipik olarak düşerken kalan gerilimler yükseldi. X-ışını desenleri tüm seramiklerin altıgen ZnO tarafından baskın olduğunu, ancak ayrıca tane sınırlarında bizmut ve antimuan açısından zengin ikincil fazlar ile piroklor ve spinel bileşikleri içerdiğini gösterdi. Tekrarlayan darbeler sonrasında bu desenler genişledi ve şekil değiştirdi; bu, Joule ısınmasının yol açtığı daha yüksek iç gerilim ve kısmi yeniden kristallenmeye işaret etti. Mikroskopi düzensiz tane boyutlarını, eksik sinterleşmeyi ve genellikle sağlam parçalar için beklenenden daha yüksek poroziteyi doğruladı. Bazı örneklerde yıldırım benzeri darbeler poroziteyi ve tane boyutu yayılımını artırdı; bu durumlar sonraki sıçramalar sırasında sıcak noktalar ve yerel hasarı besler.

Gizli atomların ve ince sinyallerin rolünü izlemek

Manyetik rezonans ölçümleri, akım darbelerinden sonra çoğu seramikte tespit edilebilir formlarda manganez ve kobalt iyonlarının konsantrasyonlarının arttığını gösterdi; bu, daha az görünür oksidasyon durumlarından daha kolay ölçülebilen formlara bir geçişle uyumlu. Bu değişim, ısınma sırasında yerel kristal çevrenin yeniden şekillenmesini yansıtır. Dielektrik spektroskopi başka bir parça ekledi: özellikle bir üreticinin ürünleri, frekans boyunca elektrik enerjisi depolama yeteneklerinde ve enerji kayıplarında yaklaşık %40’a varan büyük değişimler gösterirken, diğerleri çok daha kararlı kaldı. Elektriksel performansı tane boyutu değişkenliği, porozite ve katkı durumu gibi yapısal parametrelerle istatistiksel olarak ilişkilendirerek, yazarlar zayıf darbe dayanımını homojen olmayan katkı dağılımına, aşırı ikincil fazlara ve mikroyapısal düzensizliğe bağladılar.

Günlük güvenilirlik için bunun anlamı

Düz anlamıyla, tüm ticari varistörler eşit yaratılmamıştır ve zayıflıkları sadece görünür tasarım ayrıntılarında değil, seramiğin derinliklerinde yatar. Tekrarlayan yıldırım benzeri darbeler taneleri ince ince yeniden düzenleyebilir, daha fazla gözenek açabilir ve anahtar katkı atomlarının davranışını kaydırabilir; bu da daha yüksek sızıntı akımları ve zamanla daha öngörülemez koruma anlamına gelir. Çalışma, geleneksel elektrik testlerini modern malzeme analiz araçlarıyla birleştirmenin bu gizli kusurları tespit etmeyi ve gerçekten dayanıklı aşırı gerilim koruyucuları en çok ihtiyaç duyulduğunda arızalanma olasılığı daha yüksek olanlardan ayırmayı mümkün kıldığını gösteriyor.

Atıf: Wójcik, K., Litzbarski, L., Olesz, M. et al. Morphological, structural and physical characterization of commercially available low voltage ZnO-based varistors. Sci Rep 16, 12385 (2026). https://doi.org/10.1038/s41598-026-36941-0
