Birinci ilkelerden ve makine öğrenmeli moleküler dinamikten asidik korozyonun mikrokinetik modellenmesi

Metaller sert sıvılarda neden daha hızlı paslanır

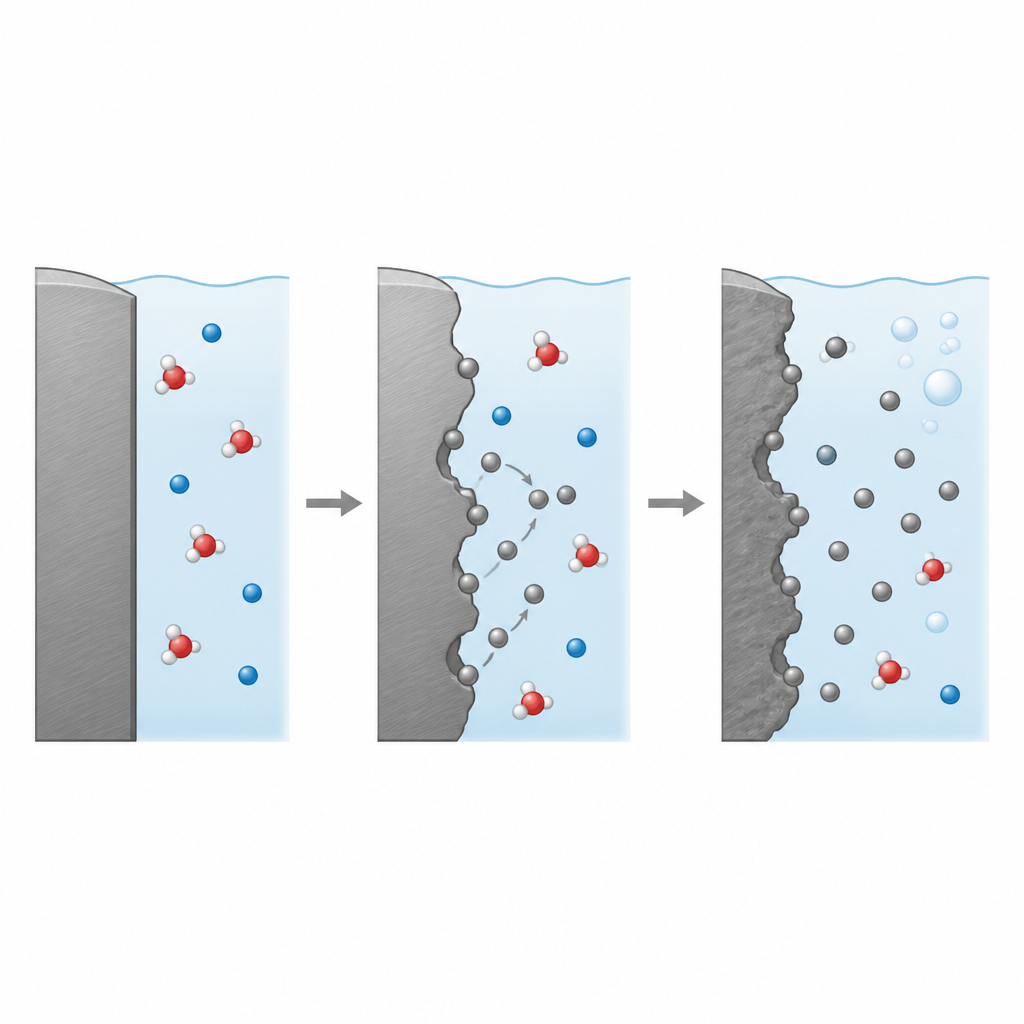

Petrol boru hatlarından otomobillere ve gemilere kadar birçok hayati yapı çelikten yapılmıştır ve asidik suya maruz kaldıklarında sessizce çözünme eğilimindedirler. Bu makale uzun süredir devam eden bir zorluğu ele alıyor: atomik düzeyden başlayarak demirin bu tür ortamlarda ne kadar hızlı korozyona uğrayacağını ve manganez gibi alaşım elementlerinin bu hızı nasıl değiştirdiğini nasıl öngörebileceğimiz. Yazarlar, metal atomlarının bir yüzeyi nasıl terk ettiğine ve bu kayıpla birlikte hidrojen gazının nasıl üretildiğine dair ayrıntılı, fizik tabanlı bir tablo oluşturmak için kuantum hesaplamalarını ve makine öğrenimini birleştiriyor.

Atomlardan korozyon hızlarına köprü kurmak

Mühendisler uzun zamandır korozyonu tahmin etmek için ampirik formüller kullandılar, ancak bunlar sıklıkla gerçek atomik adımları göz ardı eder. Mevcut modeller enerji bariyerlerini tahmin etmeye, yüzeyin farklı voltaj ve asidite düzeylerinde su ve reaksiyon türleri ile nasıl kaplandığını görmezden gelmeye ve metal kaybını tek bir çok elektronlu adımda toplamaya eğilimlidir. Buna karşılık, bu çalışma birinci ilkeler elektronik yapı hesaplamalarıyla başlıyor ve ardından makine öğrenmeli moleküler dinamikleri kullanarak gerçekçi bir metal–sıvı ara yüzündeki atomları ve su moleküllerini hareket halinde izliyor. Bu sayede ekip, ana reaksiyonların ilerlemesi için gereken zorluğu hesaplayabiliyor ve bu bariyerleri doğrudan ölçülebilir akımlar ve korozyon hızlarıyla ilişkilendirebiliyor.

Demir atomları yüzeyi nasıl terk eder

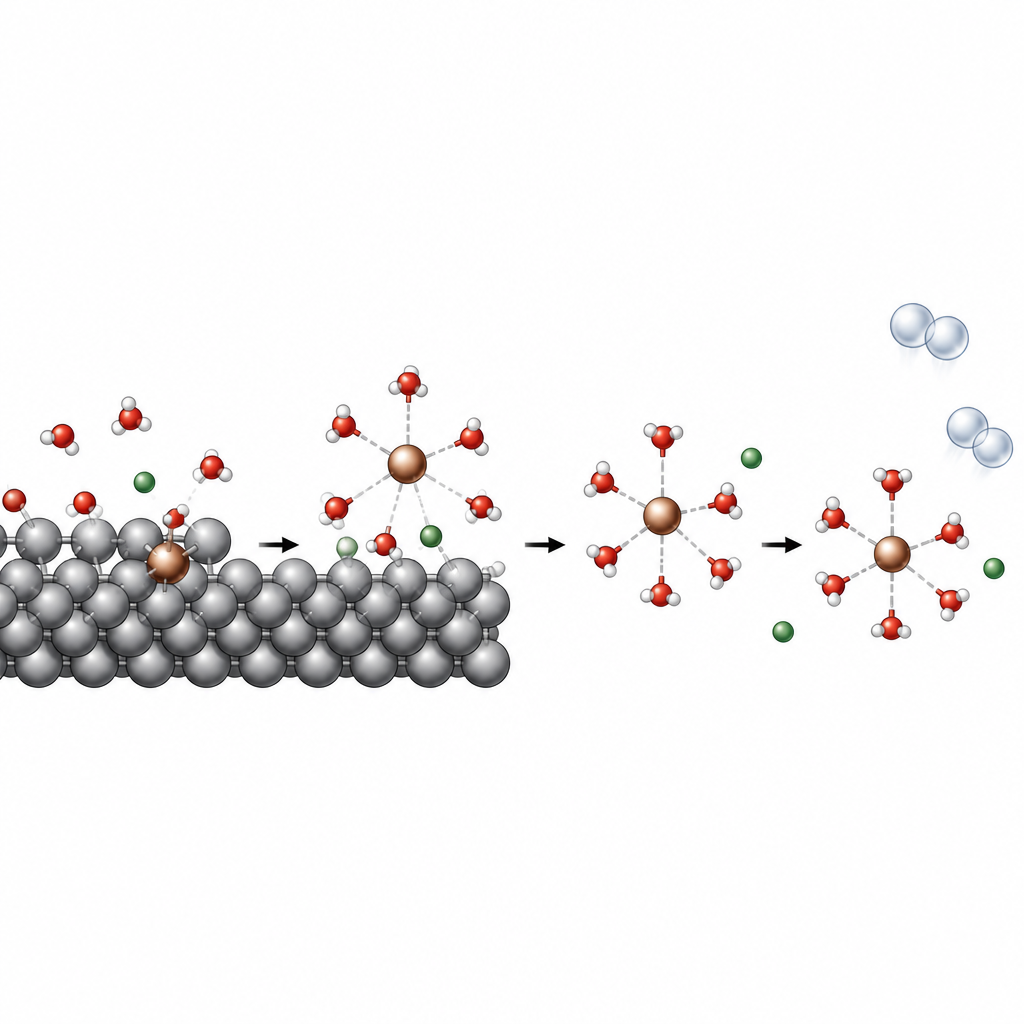

Yazarlar önce asidik çözelti içinde düz bir demir yüzeyinden bir demir atomunun nasıl ayrıldığını parçalıyor. Bu koşullar altında su molekülleri yüzeye yerleşir, ayrışır ve kısa ömürlü bir demir–oksijen–hidrojen birimi oluşturur. Çalışma, en yavaş ve dolayısıyla kontrol edici adımın, adsorbe olmuş bu FeOH biriminin bir elektron verip çözeltide ayrılarak su molekülleriyle çevrili tam hidrate demir iyonuna dönüşme yolundaki ayrılma olduğunu gösteriyor. Gelişmiş örnekleme ve makine öğrenimli bir etkileşim modeli kullanarak serbest enerji yüzeyini izleyerek, yaklaşık 0,76 elektronvoltluk bir hız-kontrol edici bariyer buluyorlar. Bu bariyer ve özenle hesaplanmış yüzey örtüleriyle modelleri, güçlü asitte demir çözünmesine ilişkin akım–gerilim eğrisinin eğimi ve görünür aktivasyon enerjisi gibi deneysel ölçümleri yeniden üretebiliyor.

Protonlardan gaz balonlarına hidrojenin izlenmesi

Asitte korozyon yalnızca metal kaybıyla ilgili değildir; aynı zamanda hidrojen gazı da üretir. Bu nedenle çalışma, çözeltiden gelen protonların yüzeyde elektron alarak adsorbe hidrojen atomlarını oluşturma ve sonra hidrojen moleküllerine birleşme adımlarını analiz ediyor. Aynı makine öğrenmeli moleküler dinamik yaklaşımıyla yazarlar üç klasik adım için enerji bariyerlerini hesaplıyor: ilk proton indirgeme, bir protonun adsorbe hidrojenle reaksiyona girdiği karışık elektrokimyasal adım ve iki adsorbe hidrojen atomunun birleştiği saf kimyasal adım. Hesaplamalar, ilgili voltaj penceresinde ilk adım olan proton indirgeme yolunun hız-kontrol edici olduğuna işaret ediyor. İlginç bir şekilde simülasyonlar, protonların kütle akışından yüzeye basitçe sürüklenmediğini; bunun yerine su molekülü zincirleri boyunca röle benzeri atlamalarla ilerlediklerini ortaya koyuyor; bu, sıvı sudaki iyi bilinen Grotthuss mekanizmasını anımsatıyor.

Manganez eklendiğinde ne olur

Çelikler genellikle mekanik özellikleri iyileştirmek için manganez içerir, ancak bunun korozyon üzerindeki etkisi ince olabilir. Bunu araştırmak için yazarlar demir yüzeyinin dış tabakasına tek bir manganez atomu yerleştiriyor ve analizlerini tekrarlıyor. Bu manganez bölgesinin yakınında, hem bir demir atomunun çözünme bariyeri hem de ana hidrojen adımı için bariyer düşüyor. Manganez etrafındaki yerel davranış, çevresindeki demirin davranışıyla alan ağırlıklı bir şekilde birleştirildiğinde, toplam korozyon akımı birkaç mertebe artıyor ve korozyon potansiyeli daha negatif değerlere kayıyor. Bu eğilimler, manganez açısından zengin çeliklerin asidik ortamlarda daha hızlı korozyona uğrama eğiliminde olduğuna dair deneysel gözlemlerle uyumlu.

Ayrıntılı modellerden daha güvenli alaşımlara

Atom düzeyindeki enerji bariyerlerinin ve gerçekçi yüzey örtülerinin demir için ölçülen korozyon akımlarını ve voltajlarını doğru şekilde yeniden üretebileceğini göstererek, bu çalışma asitte metallerin nasıl bozulacağını öngörmek için güçlü bir yol ortaya koyuyor. Aynı iş akışı prensipte diğer metaller, yüzey yönelimleri, alaşım elementleri ve farklı asidite seviyeleri için de uygulanabilir. Uzman olmayanlar için temel mesaj şudur: korozyon tamamen ampirik bir problem olarak ele alınmak zorunda değildir; modern hesaplama ve makine öğrenimi ile alaşım bileşimi ve ortam seçiminin kritik altyapının ömrünü nasıl etkileyeceğini sanal ortamda test etmek mümkün hale geliyor.

Atıf: Bao, E., Xu, W., Ma, H. et al. Microkinetic modeling of acidic corrosion from first principles and machine-learning molecular dynamics. npj Comput Mater 12, 185 (2026). https://doi.org/10.1038/s41524-026-02047-4

Anahtar kelimeler: asidik korozyon, demir çözünmesi, hidrojen oluşumu, makine öğrenmeli moleküler dinamik, alaşım tasarımı
