Undersökning av balk-släpp-effekt i finita element-simulering för seismiskt sårbart skolförstärkt betongramverk

Varför skolbyggnader och dolda sprickor spelar roll

Över hela världen har jordbävningar upprepade gånger skadat eller kollapsat skolbyggnader och förvandlat klassrum till farliga miljöer. Många av dessa skolor är byggda i armerad betong, där stänger av stål är inbäddade i betongens pelare och balkar. Ingenjörer antar vanligtvis att stål och betong sitter perfekt sammanfogade och rör sig som en enhet. I verkligheten kan stålet under kraftiga skakningar glida inuti betongen, vilket förändrar hela byggnadens beteende. Den här studien undersöker hur detta dolda glid—kallat balk-släpp—påverkar hur sårbara skolbyggnader reagerar på jordbävningar, och hur bättre datormodeller kan förhindra att vi överskattar deras säkerhet.

Lärdomar från tidigare jordbävningar

Flera förödande jordbävningar i Italien, Kina och Sydkorea avslöjade en gemensam svaghet: äldre skolbyggnader var inte konstruerade enligt moderna seismiska regler. Deras pelare och skarvar har ofta tunna och glest placerade tvärbalkar, skarpa 90-graders krokar och alltför tjock betongbeklädnad. Dessa detaljer minskar betongens förmåga att hålla i armeringsstången och motstå skjuvkrafter. Vid tidigare händelser koncentrerades skadorna till de nedre våningarna, särskilt vid pelarbaser och balk-pelarskarvar, där böj-, skjuv- och balk-släppsbrott kombinerades och skapade mjuka våningar samt partiella eller totala kollapser. Eftersom många liknande byggnader fortfarande är i bruk är det avgörande för realistiska seismiska säkerhetsbedömningar och efterförstärkningsdesign att förstå och simulera dessa felmönster.

Från laboratorieramar till digitala tvillingar

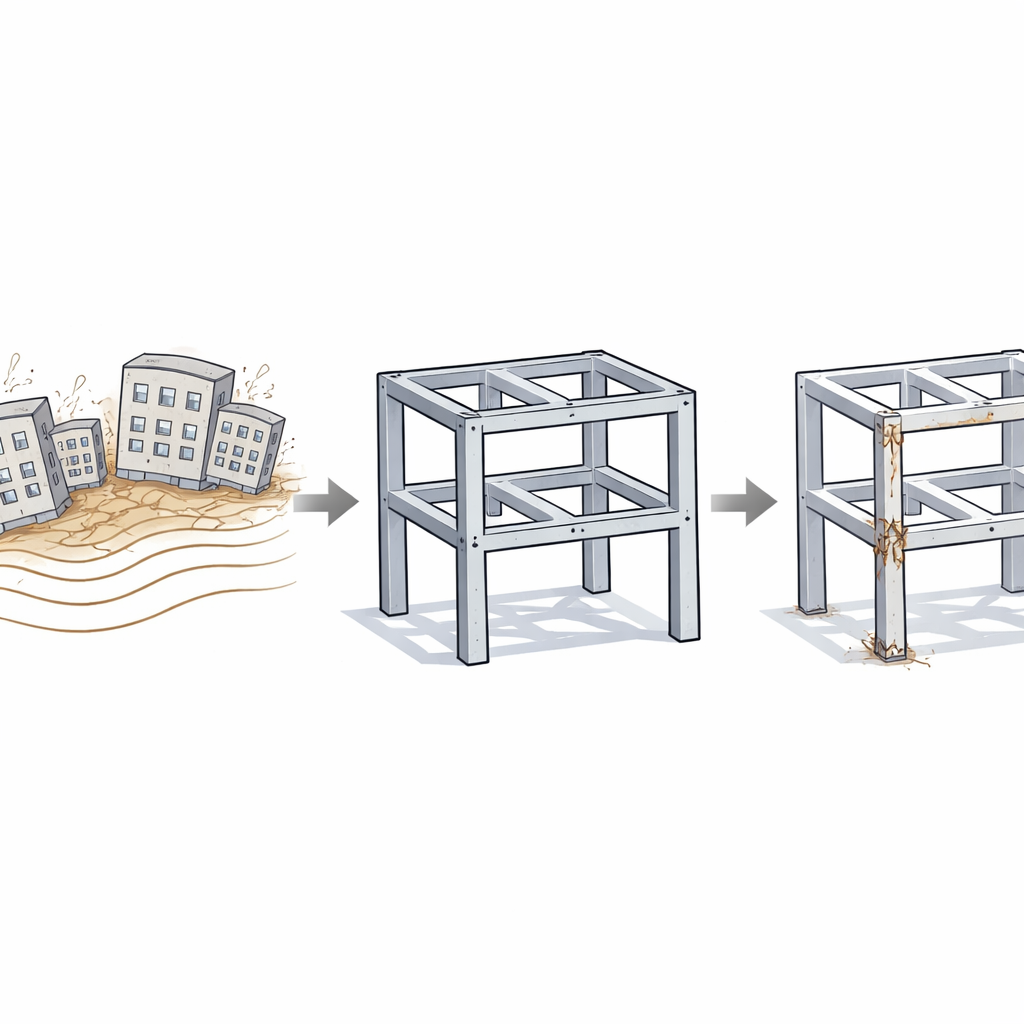

För att förankra sina modeller i verkligheten använde författarna testresultat från en tvåvånings armerad betongram uppförd i två tredjedels fullskala, enligt 1980-talets koreanska skolbyggnadsstandarder som saknade seismiska bestämmelser. Provkroppen trycktes fram och tillbaka i en kontrollerad rörelse medan en konstant vertikal last efterliknade byggnadens egenvikt. Instrument registrerade laterala förskjutningar och interna stålförspänningar. Ramen utvecklade flexibel-, vertikal- och diagonalsprickor, med svåra skador i första våningens pelare och skarvar. Vertikala sprickor längs armeringsstängerna och tidigt förlust av styvhet visade att glidning mellan stål och betong inträffade innan stängerna själva flödade, vilket understryker att balkbeteendet—inte bara stålets styrka—kan dominera hur dessa konstruktioner försämras.

Tre sätt att modellera det osynliga glidet

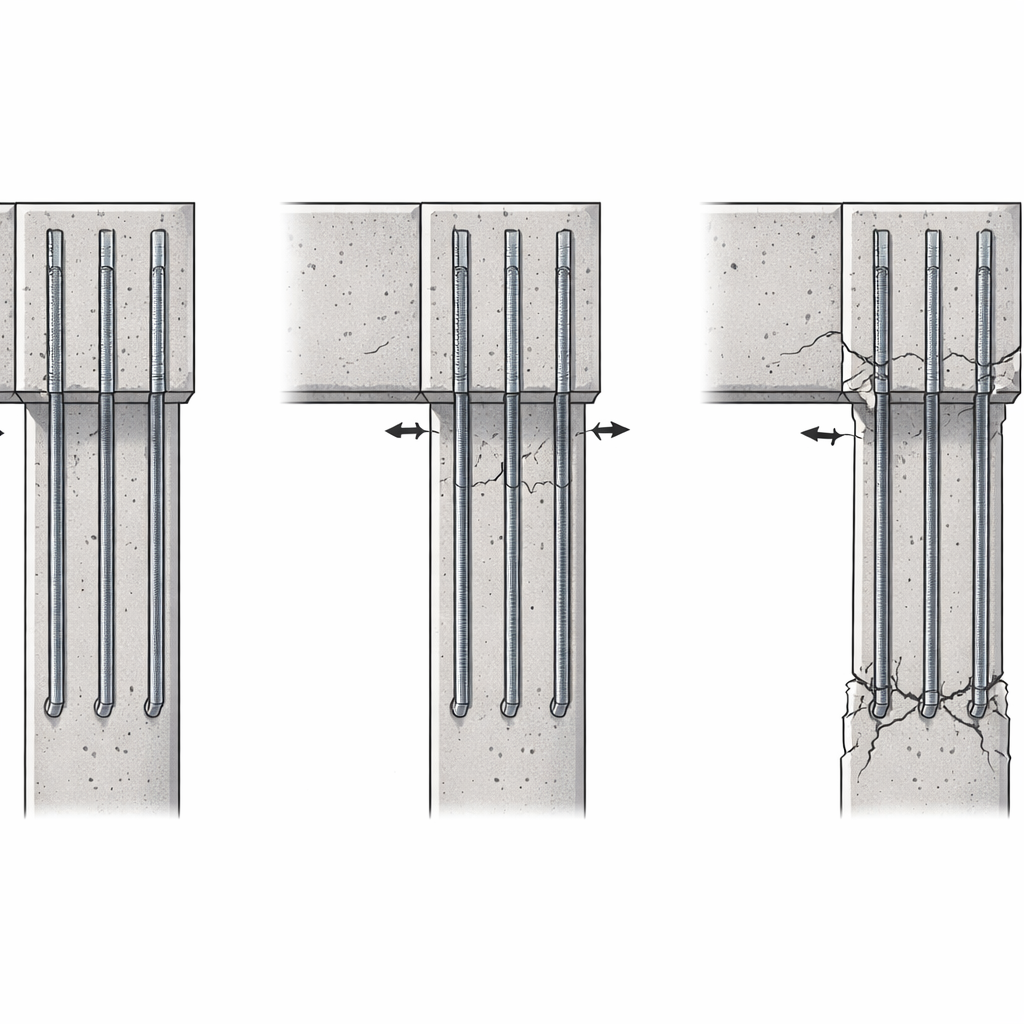

Forskarna byggde sedan en detaljerad finita element-modell av pelarna, skarvarna och hela tvåvåningsramen med programvaran LS-DYNA. De testade tre olika sätt att representera förbindelsen mellan armeringsstängerna och omgivande betong. I "perfekt bindning"-modellen delar stål och betong samma noder, vilket förhindrar allt glid. I "linjär-elastisk"-modellen tillåter fjäderliknande länkar viss relativ rörelse med konstant styvhet, vilket fångar friktion men inte verkligt bindningsbrott. I den "icke-linjära-inelastiska" modellen följer fjädrarna en realistisk bindnings–släpp-kurva hämtad från konstruktionsrekommendationer: bindningsstyrkan ökar vid små glidningar, når en topp och mjuknar sedan gradvis när skador ackumuleras. Detta sista tillvägagångssätt applicerades särskilt på förstavåningens pelararmatur, där experiment visade att bindningsbrott hade störst inverkan på ramens totala beteende.

Vad simuleringarna avslöjade

Genom att jämföra simulerade och uppmätta hystereskurvor—diagram som visar hur kraft och förskjutning sluter sig vid fram- och återgående lastning—utvärderade teamet tre viktiga prestandamått: effektiv styvhet, maximal styrka och energidissipation. Den traditionella perfekt-bindningsmodellen fick konsekvent strukturen att framstå som starkare och tuffare än den faktiskt var, med en överskattning av maximal styrka på cirka 38 % och energidissipation med mer än 50 % för hela ramen. Den linjär-elastiska bindningsmodellen minskade dessa fel men överdriv fortfarande styrka och energi med cirka 25–40 %, eftersom den inte tillät bindningsstyrkan att falla efter sprickbildning. I kontrast matchade den icke-linjära balk-släpp-modellen försöken väl: effektiv styvhet, maximal styrka och energidissipation skiljde sig från experimenten med mindre än cirka 8 %, och de förutsagda sprickmönstren och skadeplatserna vid pelarbaser och skarvar speglade vad som observerades i laboratoriet.

Vad detta betyder för säkrare skolor

För icke-specialister är huvudbudskapet att standardiserade datormodeller, som antar att stål och betong aldrig glider isär, kan ge en falsk känsla av säkerhet för äldre armerade betongskolbyggnader. De tenderar att underskatta hur snabbt styvhet och styrka försämras och hur mycket energi strukturen faktiskt kan absorbera innan allvarliga skador uppstår. Genom att uttryckligen modellera hur armeringsstänger gradvis lossnar från betongen får ingenjörer mer realistiska förutsägelser av skador och kollapsrisk. Studien antyder att även förenklade versioner av den icke-linjära balk-släpp-metoden skulle kunna förbättra rutinmässiga seismiska bedömningar och efterförstärkningsdesigner avsevärt, vilket hjälper till att säkerställa att när nästa jordbävning inträffar beter sig skolbyggnader mer som noggrant validerade modeller—och mycket mindre som de oväntat sköra byggnader som observerats vid tidigare katastrofer.

Citering: Kang, H., Lee, K., Shin, S. et al. Investigation of finite element simulation-based bond-slip effect for seismically vulnerable school reinforced concrete building frame. Sci Rep 16, 12809 (2026). https://doi.org/10.1038/s41598-026-43419-6

Nyckelord: förstärkta betongskolbyggnader, jordbävningsbeteende, balk-släpp-modellering, finita element-simulering, seismisk efterförstärkning
