Поведение при разрушении слоистых конструкций «стержень в трубе» при трехточечном изгибе: экспериментальное исследование

Почему безопасные металлические детали важны

Мосты, самолеты, краны и заводские механизмы зависят от металлических деталей, которые не должны разрываться внезапно. Однако в реальных узлах почти всегда присутствуют крошечные трещины, которые могут неожиданно вырасти и привести к катастрофическому отказу. В этом исследовании изучается простой способ сделать обычные стальные стержни более «терпимыми»: вставить сплошной стержень внутрь подходящей стальной трубы, создав конструкцию «стержень-в-трубе», которая способна замедлять рост трещины, выигрывать время до разрушения и превращать единичный внезапный отказ в более постепенный и обнаруживаемый процесс.

Как трещины обычно приводят к поражению

Традиционные методы проектирования часто сравнивают ожидаемые нагрузки на деталь с прочностью материала при растяжении до текучести или разрыва. Это работает достаточно хорошо для бездефектных кусков металла, но реальные конструкции полны мелких изъянов, царапин и внутренних дефектов. Вокруг острого конца маленькой трещины напряжение может существенно концентрироваться, так что деталь может разрушиться при нагрузке значительно ниже заявленной прочности металла. Современная механика разрушения решает эту проблему, сосредотачиваясь на том, как резко нарастает напряжение у кончика трещины и насколько легко трещина может продвигаться, а не только на прочности объёмного материала.

Простая слоистая стальная конструкция

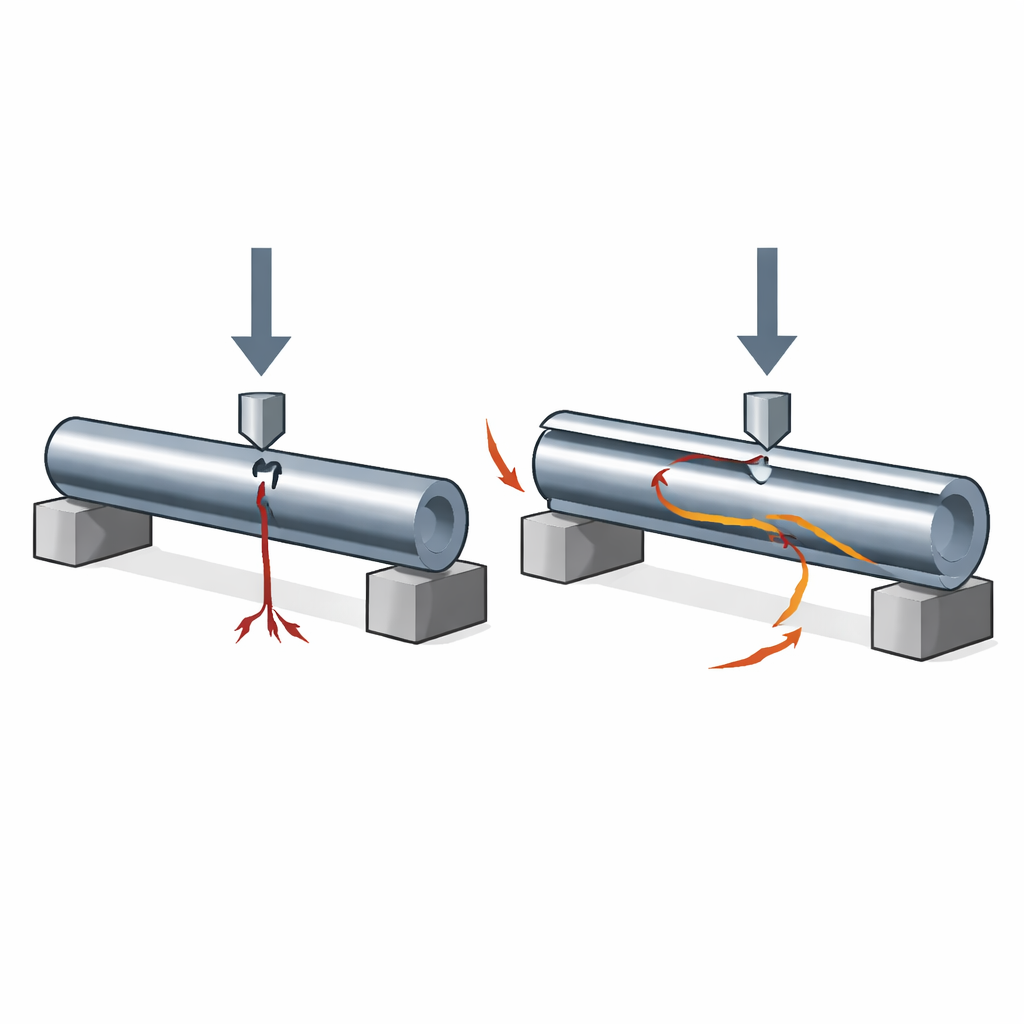

Вместо изменения рецептуры стали или добавления сложных покрытий и клеёв исследователи проверили чисто геометрическое решение на широко используемой среднеуглеродистой стали EN8. Они изготовили три типа образцов с одинаковым наружным диаметром: простой цельный стержень, трубу с запрессованным внутрь 8 мм стержнем и трубу с внутренним стержнем 6 мм. На каждой детали на наружной поверхности сделали небольшой V-образный надрез в качестве начальной трещины. Затем образцы установили на две опоры и нагружали в центре в классическом испытании на трехточечный изгиб, регистрируя нагрузку, перемещение и время до разрушения каждого образца.

Наблюдение за поэтапным ростом трещин

Преобразуя данные о нагрузке и изгибе в меру силы, движущей трещину, исследователи смогли отслеживать, как развивалось растрескивание в каждом образце. Простой цельный стержень показал одну фазу: трещина росла устойчиво по мере увеличения изгиба, сила, движущая трещину, поднималась до пика, и стержень внезапно разрушался. Образцы «стержень-в-трубе» вели себя иначе. Они проявили две четко различимые фазы роста трещины. Сначала трещина равномерно распространялась по внешней трубе до тех пор, пока не достигла интерфейса с внутренним стержнем. В этот момент локальная движущая сила перестала расти и даже слегка снизилась, что указывает на временную остановку трещины при перераспределении нагрузки от внешней трубы на внутренний стержень.

Остановка трещины и дополнительное время до разрушения

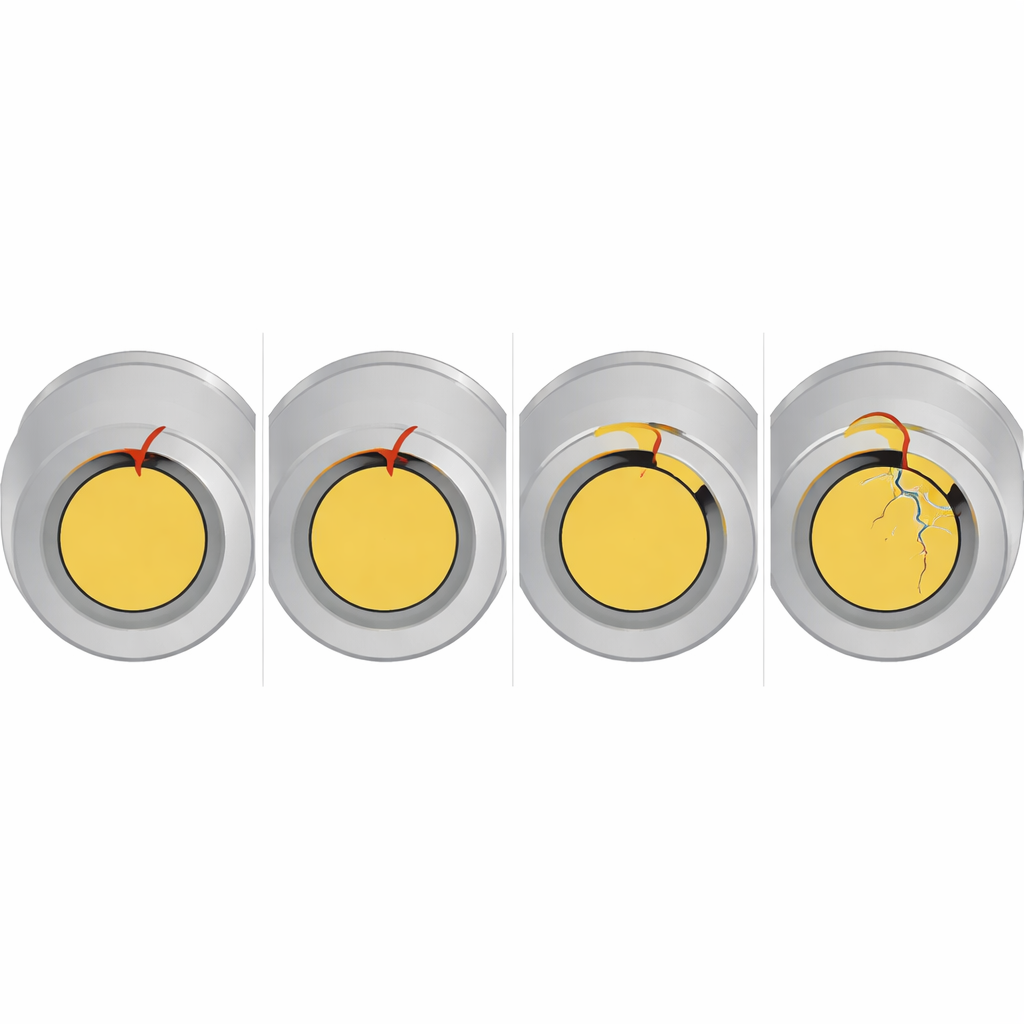

Когда трещина достигла интерфейса, внутренний стержень начал нести большую долю нагрузки. Путь трещины изменил направление, отклонившись по круговому границе, прежде чем в конце концов войти во внутренний стержень. Эта вторая стадия роста была более медленной и постепенной. На временных графиках цельный стержень разрушался примерно через 18 минут нагружения. Образец с более толстым внутренним стержнем выдержал около 45 минут — улучшение времени до разрушения примерно на 115% — в то время как образец с тоньшим внутренним стержнем прослужил около 32 минут, то есть на 50% дольше, чем цельный стержень. Хотя слоистые образцы разрушались при несколько более низких пиковых значениях силы, движущей трещину, они подвергались большему изгибу, поглощали больше энергии и, что важно, ломались менее внезапно.

Что показывают раздробленные куски

Тщательный осмотр поверхностей изломов подтвердил эту картину. Цельный стержень продемонстрировал относительно прямой, простой путь трещины, соответствующий быстрому, хрупковатому отказу. Образцы «стержень-в-трубе» вместо этого показали три визуально различимые зоны: матовую область во внешней трубе, соответствующую устойчивому росту трещины; переходную полосу на интерфейсе труба–стержень, где трещина отклонялась и временно останавливалась; и конечную зону во внутреннем стержне, сочетающую медленное распространение с последним внезапным разрывом. Эта поэтапная картина — отличительная черта поведения «с гарантирующей безопасностью»: деталь даёт явные предвестия и дольше сохраняет работоспособность под нагрузкой вместо того, чтобы лопнуть без предупреждения.

Уроки проектирования для реальных конструкций

Для неспециалиста ключевое послание в том, что продуманная геометрия может сделать стандартные стальные детали значительно более толерантными к повреждениям, не меняя сам материал и не прибегая к сложной технологии изготовления. Простая установка сплошного стержня внутри трубы из той же стали создала внутреннюю границу, которая заставляла трещины изгибаться, замедляла их продвижение и распределяла напряжения. Лучшей оказалась конструкция с относительно толстым внутренним стержнем и тонкой стенкой трубы: она более чем вдвое увеличила время до разрушения при изгибе. Для комплектующих, критичных с точки зрения безопасности — от приводных валов до пальцев и колонн — такие компоновки «стержень-в-трубе» могут обеспечить как более долгий срок службы, так и более мягкий, предсказуемый режим разрушения, давая инженерам и инспекторам ценное время для обнаружения и устранения проблем до наступления беды.

Цитирование: Kumar, M., Londhe, N.V., Ramachandra, C.G. et al. Fracture behavior of rod-in-tube layered configurations under three-point bending: an experimental investigation. Sci Rep 16, 11297 (2026). https://doi.org/10.1038/s41598-026-39990-7

Ключевые слова: механика разрушения, стержень-в-трубе, остановка трещины, дизайн с гарантией безопасности, сталь EN8
