Modelowanie oparte na fizyce i identyfikacja parametrów tarcia zaworu proporcjonalnego z tłoczkiem

Dlaczego małe, przesuwne części mają znaczenie

Współczesne maszyny — od koparek po roboty przemysłowe — polegają na zaworach hydraulicznych, aby poruszać ciężkimi ładunkami w sposób płynny i precyzyjny. W centrum wielu takich zaworów znajduje się mała przesuwna część zwana tłoczkiem, która musi reagować szybko i przewidywalnie na polecenia elektryczne. W artykule przedstawiono, jak szczegółowo modelować zachowanie takiego zaworu, z naciskiem na tarcie wewnątrz zaworu, aby inżynierowie mogli projektować bezpieczniejsze i bardziej wydajne układy hydrauliczne.

Ruchome jądro układu hydraulicznego

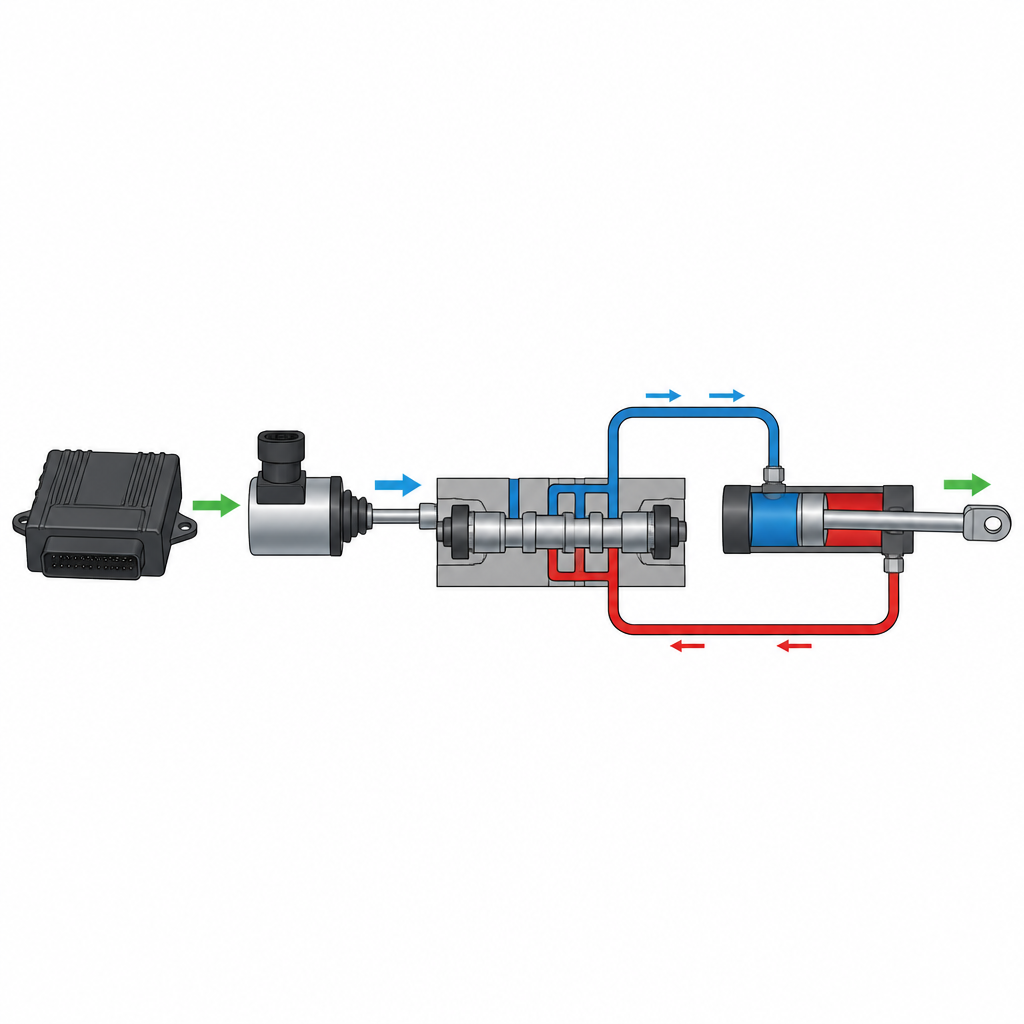

Badanie dotyczy powszechnie stosowanego komponentu przemysłowego znanego jako zawór proporcjonalny z tłoczkiem. Urządzenie to kieruje sprężony olej do siłownika hydraulicznego lub silnika i może regulować przepływ ciągle, zamiast jedynie włączać go lub wyłączać. Autorzy analizują komercyjny zawór składający się z trzech głównych części: korpusu z żeliwa z precyzyjnie dopasowanym tłoczkiem, liniowego silnika elektrycznego przemieszczającego tłoczek oraz wbudowanej elektroniki do regulacji i pomiaru pozycji tłoczka. Dwie przeciwstawne sprężyny centrowe ustalają tłoczek po odłączeniu zasilania, natomiast czujnik indukcyjny raportuje jego dokładne położenie do jednostki sterującej.

Budowa modelu z rzeczywistych sił

Zamiast traktować zawór jako prostą czarną skrzynkę z wejściem i wyjściem, badacze konstruują model oparty na fizyce, który śledzi poszczególne siły działające na tłoczek. Należą do nich pchnięcie od silnika liniowego, siła przywracająca od sprężyn, bezwładność ruchomych części, siły wynikające z przepływu oleju oraz tarcie między tłoczkiem a korpusem. Każdy z tych składników określono na podstawie ukierunkowanych pomiarów: testów statycznych siły silnika przy różnych prądach i pozycjach, testów ściskania sprężyn, ważenia zespołu ruchomego oraz wcześniejszych badań sił przepływu. Wszystkie te elementy złożono w jedno równanie ruchu opisujące, jak tłoczek przyspiesza, zwalnia i ustala się w odpowiedzi na sygnał sterujący.

Rozszyfrowanie tajemnicy tarcia wewnętrznego

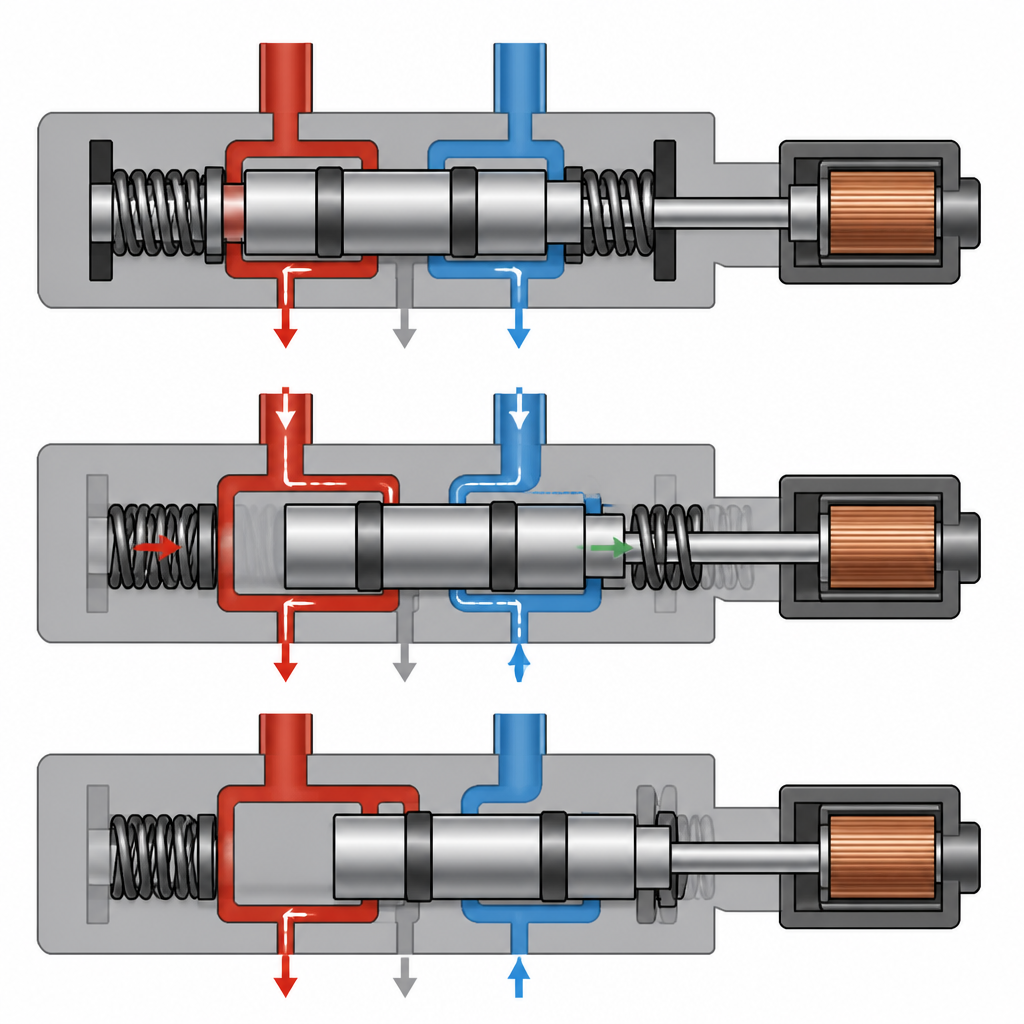

Tarcie okazuje się najbardziej wymykającym się wpływem, ponieważ nie da się go bezpośrednio zmierzyć podczas pracy zaworu. Zespół stosuje więc strategię pośrednią. Uruchamiają zawór na specjalnym stanowisku testowym hydraulicznym i rejestrują reakcję tłoczka na nagłe skoki sygnału oraz na sygnały sinusoidalne w szerokim zakresie częstotliwości. Przy obecności oleju, ale na początku bez przepływu, stroją parametry zaawansowanego opisu tarcia znanego jako model LuGre, aż symulacje będą zgodne z zmierzonymi ruchami. Model ten uchwytuje konieczność pokonania tarcia statycznego przy rozpoczęciu ruchu, spadek tarcia przy niskich prędkościach oraz narastającą składową lepką wraz z prędkością. Następnie procedurę powtarzają przy przepływie oleju przy różnych ciśnieniach oraz z i bez sprzężenia zwrotnego pozycji, wykazując, że poziomy tarcia zmieniają się, gdy przepływ i ciśnienie modyfikują kontakt między tłoczkiem a korpusem.

Testowanie modelu wobec rzeczywistości

Po skalibracji model oparty na fizyce jest używany do przewidywania zachowania zaworu w różnych sytuacjach. Autorzy porównują odpowiedzi skokowe z symulacji i pomiarów, zwracając uwagę na przeregulowanie, czas narastania i czas ustalania przy różnych poziomach polecenia, zarówno ze sprzężeniem zwrotnym, jak i bez niego. Porównują także odpowiedzi częstotliwościowe do 100 Hz, analizując, jak amplituda i faza ruchu tłoczka zmieniają się z częstotliwością wzbudzenia. W większości przebadanego zakresu model dobrze odwzorowuje rzeczywisty zawór, w tym subtelne rezonanse i spowalniający wpływ wyższego ciśnienia wlotowego. Tam, gdzie pojawiają się rozbieżności — głównie przy dużych poziomach polecenia i przy silnym przepływie — wskazują one na dodatkowe efekty nieliniowe i szczegóły hydrodynamiczne, które nie zostały jeszcze w pełni ujęte.

Dlaczego ten szczegółowy obraz jest przydatny

Aby pokazać praktyczną wartość ich podejścia, autorzy kontrastują model oparty na fizyce z prostszym modelem liniowym często stosowanym w projektowaniu sterowania. Choć prostsza wersja może dopasować niektóre pomiary w stałych warunkach, wymaga ponownego strojenia za każdym razem, gdy warunki pracy się zmieniają. Natomiast nowy model pozwala inżynierom bezpośrednio modyfikować parametry fizyczne, takie jak sztywność sprężyn, masa ruchoma czy ustawienia tarcia, i wciąż uzyskiwać realistyczne przewidywania. Dla producentów maszyn oznacza to bardziej niezawodny sposób testowania strategii sterowania i projektów zaworów na komputerze przed wykonaniem hardware, oraz jaśniejsze zrozumienie, jak tarcie wewnętrzne i siły płynów kształtują płynność i prędkość ruchu hydraulicznego.

Cytowanie: Ledvoň, M., Hružík, L., Bureček, A. et al. Physics-based modeling and friction parameter identification of a proportional spool valve. Sci Rep 16, 15238 (2026). https://doi.org/10.1038/s41598-026-46361-9

Słowa kluczowe: zawór proporcjonalny z tłoczkiem, sterowanie hydrauliczne, modelowanie tarcia, odpowiedź dynamiczna, symulacja oparta na fizyce
