Izotropowe składowe tensorów momentu mikrosejsmicznego w Utah FORGE ujawniają różnorodność procesów tworzenia dróg płynów w rozwoju EGS

Dlaczego drobne trzęsienia mają znaczenie dla czystej energii

Aby przekształcić głęboko pod ziemią zgromadzone ciepło w użyteczną, czystą energię, inżynierowie muszą delikatnie spękać gorącą, suchą skałę, aby woda mogła przez nią przepływać i powracać na powierzchnię jako para. Jednak wtłaczanie płynów do wnętrza Ziemi może wywoływać drobne trzęsienia ziemi, a zrozumienie dokładnie, jak i gdzie skała pęka, jest kluczowe dla uczynienia projektów geotermalnych zarówno wydajnymi, jak i bezpiecznymi. To badanie przeprowadzone w podziemnym laboratorium Utah FORGE wykorzystuje setki bardzo małych trzęsień ziemi, by ukazać, jak płyn tworzy i ponownie wykorzystuje szczeliny, oferując wgląd w niewidoczną „hydraulikę”, która mogłaby zasilać przyszłe systemy niskoemisyjnej energii.

Poligon doświadczalny dla inżynieryjnej geotermii

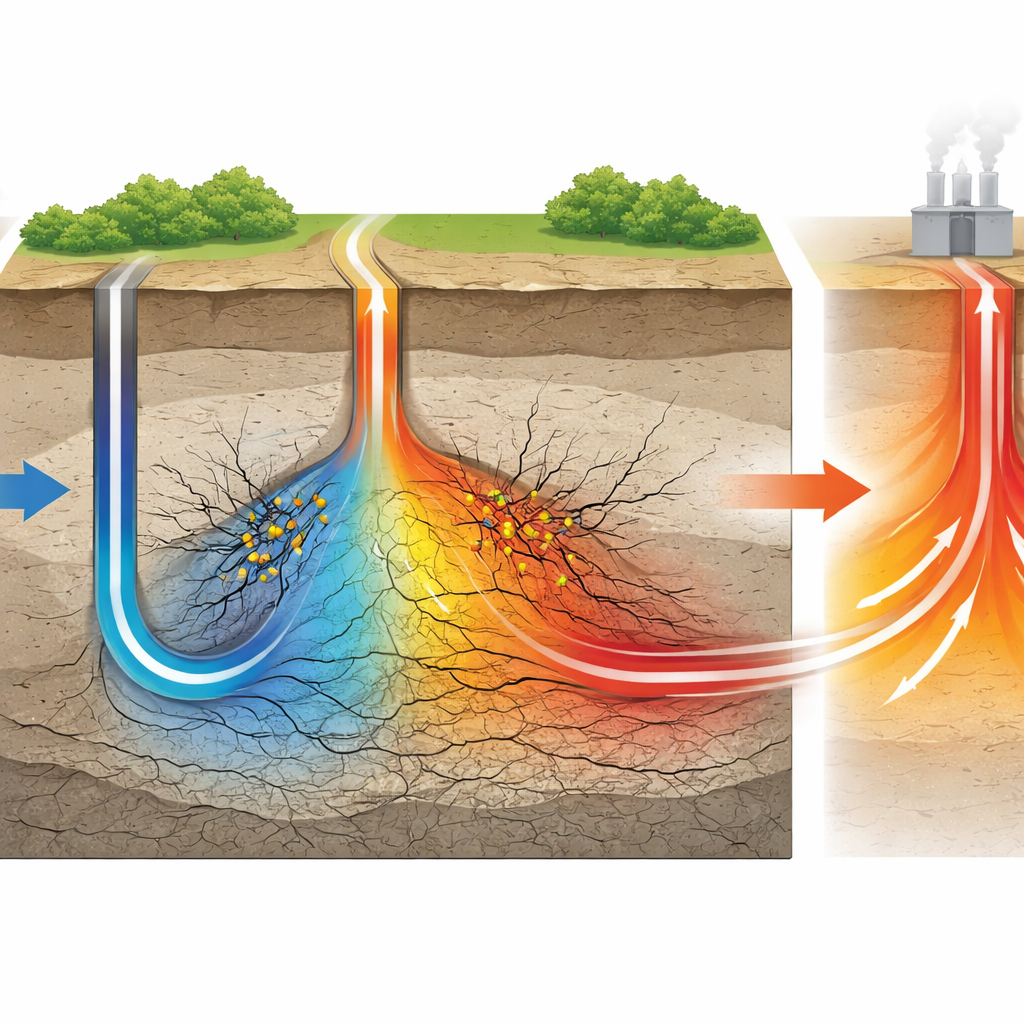

Utah FORGE to polowe laboratorium w centralnym Utah, zaprojektowane specjalnie po to, by opracować sposoby budowy ulepszonych systemów geotermalnych w twardej, krystalicznej skale bazowej. Zamiast polegać na naturalnie porowatych warstwach, inżynierowie wiercą dwa długie odwierty w gorącą, ale w dużej mierze nieprzepuszczalną skałę, a następnie wtłaczają wodę pod wysokim ciśnieniem, aby stworzyć drogi między nimi. W kwietniu 2024 roku seria etapów stymulacji wtłoczyła tysiące metrów sześciennych wody do jednego odwiertu. Gęsta sieć stałych i tymczasowych sensorów sejsmicznych zarejestrowała setki drobnych trzęsień ziemi, większość zbyt słabych, by je odczuć, które wystąpiły, gdy skała reagowała na to wtłaczanie płynu.

Odczytywanie odcisków palców drobnych trzęsień

Każde trzęsienie niesie subtelny „odcisk palca” tego, jak skała się przemieszczała, zakodowany w obiekcie matematycznym zwanym tensorem momentu. Poprzez odwrócenie zapisanych fal sejsmicznych dla ponad 180 zdarzeń, badacze rozdzielili dwa główne składniki: przesunięcie ścinające, gdzie dwie strony szczeliny przesuwają się względem siebie, oraz otwieranie lub zamykanie, gdy objętość skały zmienia się nieznacznie. Większość zdarzeń wykazywała klasyczny ruch typu strike‑slip, w ogólnym zgodzie z regionalnym polem naprężeń. Jednak wiele z nich zawierało także dodatnią składową objętościową, czyli izotropową, która sygnalizuje lokalne otwieranie się, gdy szczelina się ślizga, sugerując, że niektóre z tych drobnych trzęsień także rozszerzały szczeliny, umożliwiając przepływ płynu.

Dwie strefy szczelin, trzy sposoby tworzenia dróg

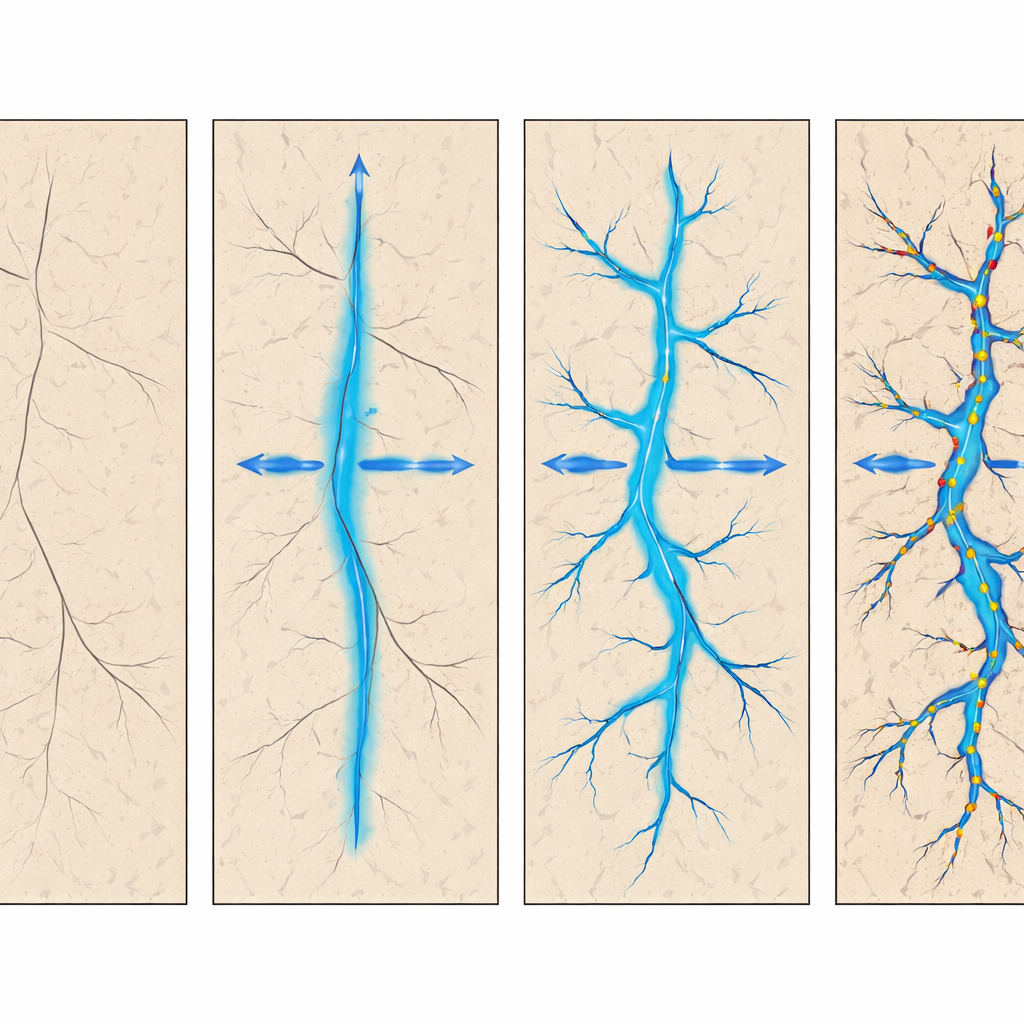

Mikrotrzęsienia skupiły się w dwóch głównych strefach szczelin aktywowanych w różnym czasie. W pierwszej strefie, która była stymulowana w wcześniejszych kampaniach, zdarzenia wykazywały przeważnie silne ścinanie z jedynie umiarkowanym otwieraniem, a rozmieszczenie sejsmiczności układało się w wąski, napędzany ciśnieniem obszar interpretowany jako duża szczelina hydrauliczna lub gęsto upakowany pakiet szczelin. Tutaj większość wzrostu objętości wynikającej z wtłoczonych płynów wydaje się być pochłaniana przez tę większą strukturę, podczas gdy drobne trzęsienia jedynie wskazują miejsca, w których naprężenia przenoszą się na pobliskie pęknięcia. Druga strefa zachowywała się inaczej: jej uskoki były idealnie zorientowane, by się ślizgać pod wpływem regionalnych naprężeń, a zdarzenia tam wykazywały znacznie większe składowe otwierające, które rosły wraz z kolejnym wtłaczaniem płynu. Ten wzorzec wskazuje na reaktywację i rozszerzanie istniejących stref uskokowych, przekształcając je w istotne autostrady płynów, a nie tylko biernych obserwatorów.

Mieszana sieć szczelin i uskoki

Nie wszystkie części złoża mieszczą się w prostych kategoriach „duża szczelina hydrauliczna” lub „reaktywowany uskok”. W niektórych obszarach mikrotrzęsienia wyznaczają gęste skupiska małych szczelin, które są dobrze zorientowane do ślizgu, ale tylko słabo połączone między sobą. Autorzy interpretują te regiony jako sieci szczelin o trybie mieszanym: splot, w którym nowe szczeliny hydrauliczne i stare pęknięcia wchodzą ze sobą w interakcje. W takim otoczeniu niektóre zdarzenia przesuwają się przeważnie w ścinaniu, podczas gdy inne wykazują silne otwieranie, zależnie od tego, ile napędzanego ciśnieniem płynu dociera do konkretnej szczeliny i jak lokalne naprężenia są zaburzone. Razem te wzorce ukazują zaskakująco różnorodny zestaw zachowań napędzanych płynem występujących zaledwie kilkaset metrów od siebie w ramach tego samego zaprojektowanego złoża.

Co to oznacza dla bezpieczniejszych projektów geotermalnych

Poprzez staranne wydzielenie składowych otwierających drobnych trzęsień, badanie pokazuje, że sygnały mikrosejsmiczne mogą rozróżnić prostą, wąską szczelinę hydrauliczną od bardziej złożonej, połączonej sieci uskoków. Tam, gdzie składowe otwierające rosną wraz z objętością wtłaczanego płynu na dobrze zorientowanych uskokach, prawdopodobnie oznacza to miejsca, gdzie płyn aktywnie przepływa i poszerza istniejące słabości — cechy, które mogą zwiększyć produkcję energii, ale też przenosić ciśnienie dalej niż zamierzano. Dla kontrastu, obszary, w których trzęsienia wykazują niewielkie otwieranie, mogą wskazywać, że większość zmiany objętości koncentruje się w głównej szczelinie hydraulicznej. Wykorzystywana w czasie rzeczywistym tego typu analiza mogłaby pomóc operatorom kierować stymulacje w stronę efektywnych, dobrze ograniczonych systemów szczelin i z dala od dróg, które mogłyby sięgnąć większych, potencjalnie niebezpiecznych uskoków, poprawiając zarówno wydajność, jak i bezpieczeństwo ulepszonej energii geotermalnej.

Cytowanie: Niemz, P., Petersen, G., Rutledge, J. et al. Isotropic components of microseismic moment tensors at Utah FORGE reveal a diversity of fluid pathway creation processes in EGS development. Sci Rep 16, 12916 (2026). https://doi.org/10.1038/s41598-026-42493-0

Słowa kluczowe: ulepszone systemy geotermalne, wywołana mikrosejsmiczność, sieci szczelin, reaktywacja uskoku, Utah FORGE
