Mapy strefowania nośności gruntu oparte na GIS dla obszaru Dhaka Metropolitan Development Plan (DMDP), Bangladesz

Dlaczego grunt pod Dhaką ma znaczenie

W miarę jak Dhaka rośnie w górę i na boki, to, co naprawdę się liczy, nie jest stal ani beton, lecz warstwa gleby pod każdym budynkiem. Gdy grunt jest zbyt słaby lub nierówny, fundamenty mogą się osiadać lub pękać, uszkadzając domy, biura i infrastrukturę krytyczną. Niniejsze badanie tworzy szczegółowe mapy pokazujące, jak dobrze grunt na obszarze objętym Dhaka Metropolitan Development Plan (DMDP) może bezpiecznie przenosić obciążenia budowlane, dając planistom i inżynierom potężne narzędzie do bezpieczniejszej i bardziej ekonomicznej zabudowy.

Przyglądanie się pod ziemią bez wiercenia wszędzie

Bezpośrednie badanie gruntu na każdym potencjalnym terenie budowy jest czasochłonne i kosztowne. Zamiast tego inżynierowie polegają na otworach wiertniczych wykonanych w wybranych miejscach, gdzie standardowy test penetracyjny (SPT) mierzy opór gruntu wobec wciskania. Autorzy zgromadzili dane z 360 takich otworów i niemal 4 700 punktów pomiarowych rozmieszczonych na obszarze DMDP, obejmującym Dhakę i kilka sąsiednich dystryktów. Wykorzystując tę sieć badań, podjęli się „wypełnienia luk” i oszacowania zachowania gruntu także w miejscach, gdzie nie wykonano odwiertów.

Przekształcanie rozproszonych testów w mapy nośności całego miasta

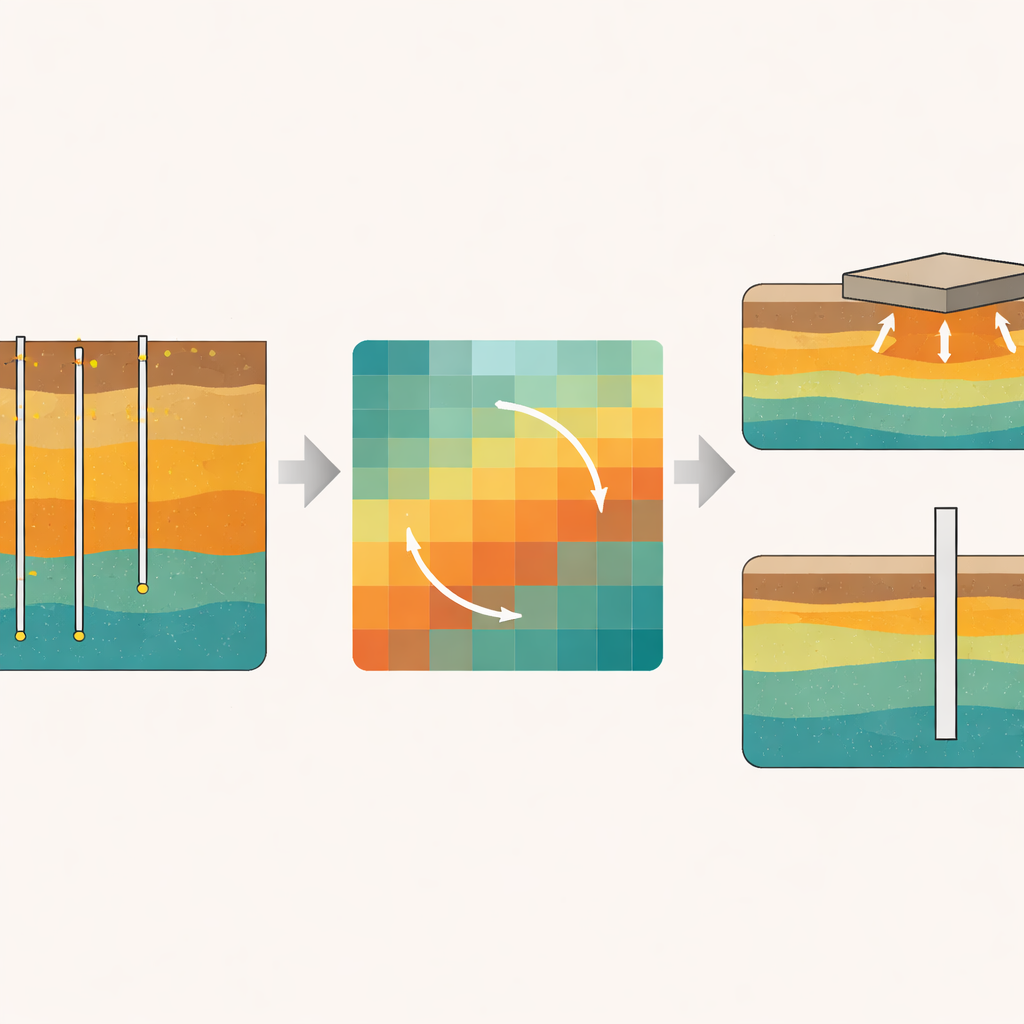

Aby przekształcić rozproszone pomiary w ciągłe mapy, zespół użył oprogramowania systemu informacji geograficznej (GIS). Kluczowym krokiem było wybranie metody, która potrafi inteligentnie oszacować nośność gruntu między punktami pomiarowymi. Porównali dwie powszechne metody i stwierdzili, że podejście zwane zwykłym krigingiem (Ordinary Kriging) dało najbardziej niezawodne oszacowania, ponieważ uwzględnia nie tylko odległość, lecz także podobieństwo sąsiednich pomiarów. Przy użyciu tej metody obliczyli, jakie obciążenie grunt może bezpiecznie przenieść blisko powierzchni (dla fundamentów płytkich) i głębiej (dla pali), stosując dobrze znane formuły inżynieryjne wiążące wartości SPT z nośnością.

Grunt płytki kontra wsparcie w głębi

Mapy pokazują, że zdolność gruntu przy powierzchni do przenoszenia obciążeń budowlanych mocno się różni w poszczególnych miejscach. Na głębokościach 1,5 i 3,0 metra — typowych dla fundamentów płytkich — duże obszary mogą przenosić umiarkowane obciążenia, podczas gdy niektóre strefy na południu i wschodzie mają słabszy grunt, mniej odpowiedni dla cięższych konstrukcji bez specjalnych zabiegów. Generalnie grunt jest mocniejszy na 3,0 m niż na 1,5 m, co odzwierciedla przejście od nasypów lub naruszonej warstwy wierzchniej do bardziej zagęszczonych naturalnych warstw. Badanie porównuje też dwie szeroko stosowane metody obliczeniowe, wykazując, że jedna z nich konsekwentnie przewiduje wyższe nośności niż druga — przypomnienie, że formuły te wymagają ostrożnego traktowania przez inżynierów.

Gdzie potrzebne są pale i jak duże mogą przenosić obciążenia

Dla wyższych lub cięższych budynków inżynierowie często stosują pale — smukłe kolumny wciskane lub betonowane w gruncie — by przenieść obciążenia do głębszych, mocniejszych warstw. Badacze opracowali mapy dla prefabrykowanych pali o standardowym wymiarze na głębokościach 12 i 20 metrów. Na 12 metrach większość regionu może przenosić umiarkowane obciążenia paliowe, z tylko kilkoma strefami zdolnymi do znacznie wyższych wartości. Na 20 metrach nośności rosną wyraźnie, wiele obszarów może wesprzeć znacznie większe obciążenia, choć niektóre kieszenie nadal pozostają stosunkowo słabe. Aby zweryfikować podejście, autorzy porównali oszacowane nośności pali z wynikami rzeczywistych prób obciążeniowych pali na kilku placach budowy. Zgodność była zadowalająco bliska, z błędami na tyle małymi, by uczynić mapy przydatnymi do wczesnego planowania.

Jak te mapy pomagają budującym miasto

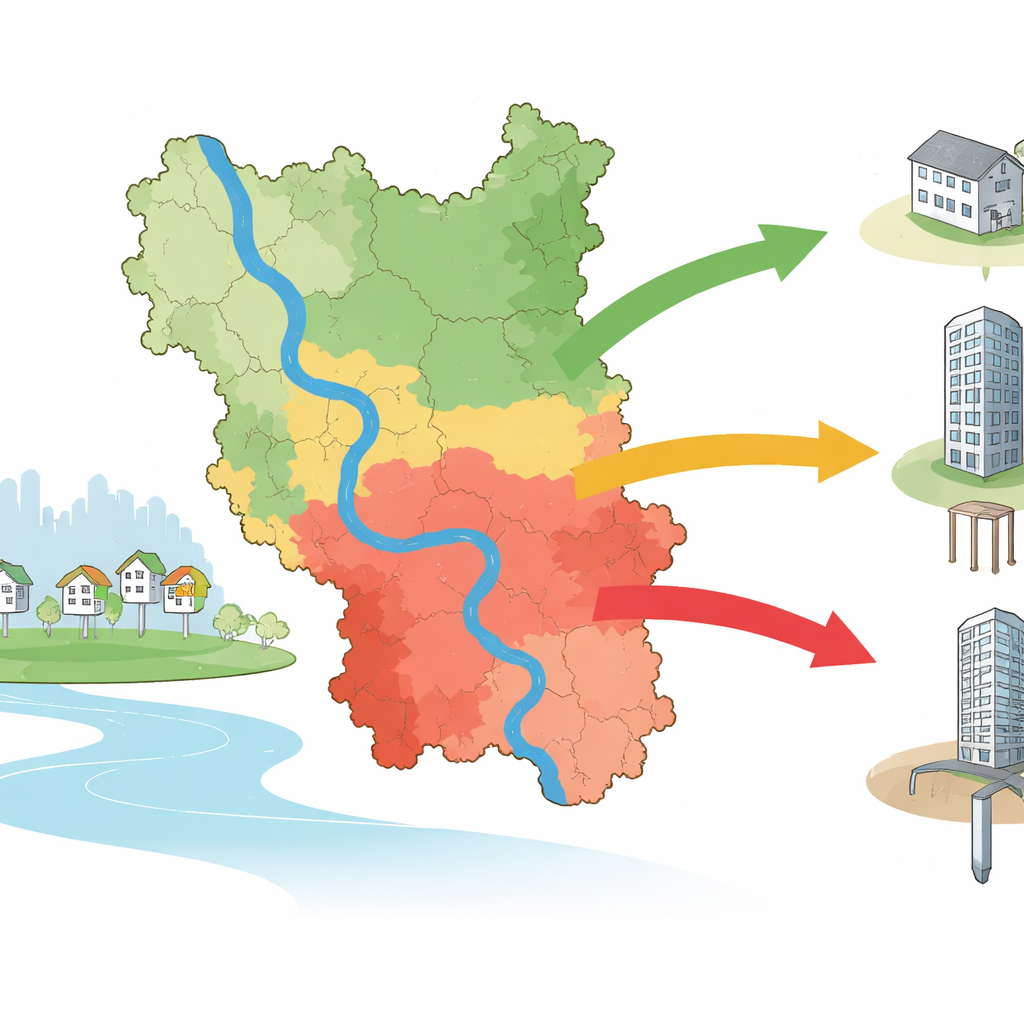

Końcowym produktem jest zestaw map geotechnicznych, które w jednym spojrzeniu pokazują, które części obszaru DMDP są lepiej przystosowane do fundamentów płytkich, a które prawdopodobnie będą wymagać pali sięgających głębszych warstw gruntu. Dla władz miejskich, deweloperów i inżynierów mapy te mogą oszczędzić czas i pieniądze, pomagając w wyborze lokalizacji, wskazując obszary o podwyższonym ryzyku i ułatwiając szacowanie kosztów fundamentów na długo przed rozpoczęciem szczegółowych badań. Choć nie zastępują badań miejscowych — szczególnie dla obiektów krytycznych — stanowią solidny punkt wyjścia dla bezpieczniejszej i bardziej efektywnej zabudowy w jednym z najszybciej rosnących megamiast świata.

Cytowanie: Rahman, M.S., Alajlan, Z.S. & Ansary, M.A. GIS-based soil bearing capacity zonation maps for the Dhaka metropolitan development plan (DMDP) area, Bangladesh. Sci Rep 16, 9878 (2026). https://doi.org/10.1038/s41598-026-39800-0

Słowa kluczowe: nośność gruntu, projektowanie fundamentów, zagospodarowanie miejskie Dhaki, mapowanie geotechniczne, fundamenty palowe
