Vorming van PVDF-membranen met onderscheidende poriemorfologieën geïnterpreteerd via het kader van visco-elastische fasescheiding

Waarom poriën in kunststof ertoe doen

Van waterzuivering tot medische apparaten: veel moderne technologieën zijn afhankelijk van dunne kunststoffilters vol kleine poriën. Deze studie onderzoekt één veelgebruikt filtermateriaal, PVDF, en stelt een eenvoudig maar onopgelost vraagstuk: hoe bepaalt de manier waarop we deze kunststof oplossen en verwerken of de poriën uiteindelijk een sterke, kantachtige netwerkstructuur vormen of een zwakkere, korrelige indeling? Het antwoord blijkt niet alleen in de chemie te liggen, maar ook in hoe het zachte, deels verharde materiaal stroomt en uitrekt terwijl het in verschillende fasen uiteenvalt.

Twee heel verschillende soorten porienetwerken

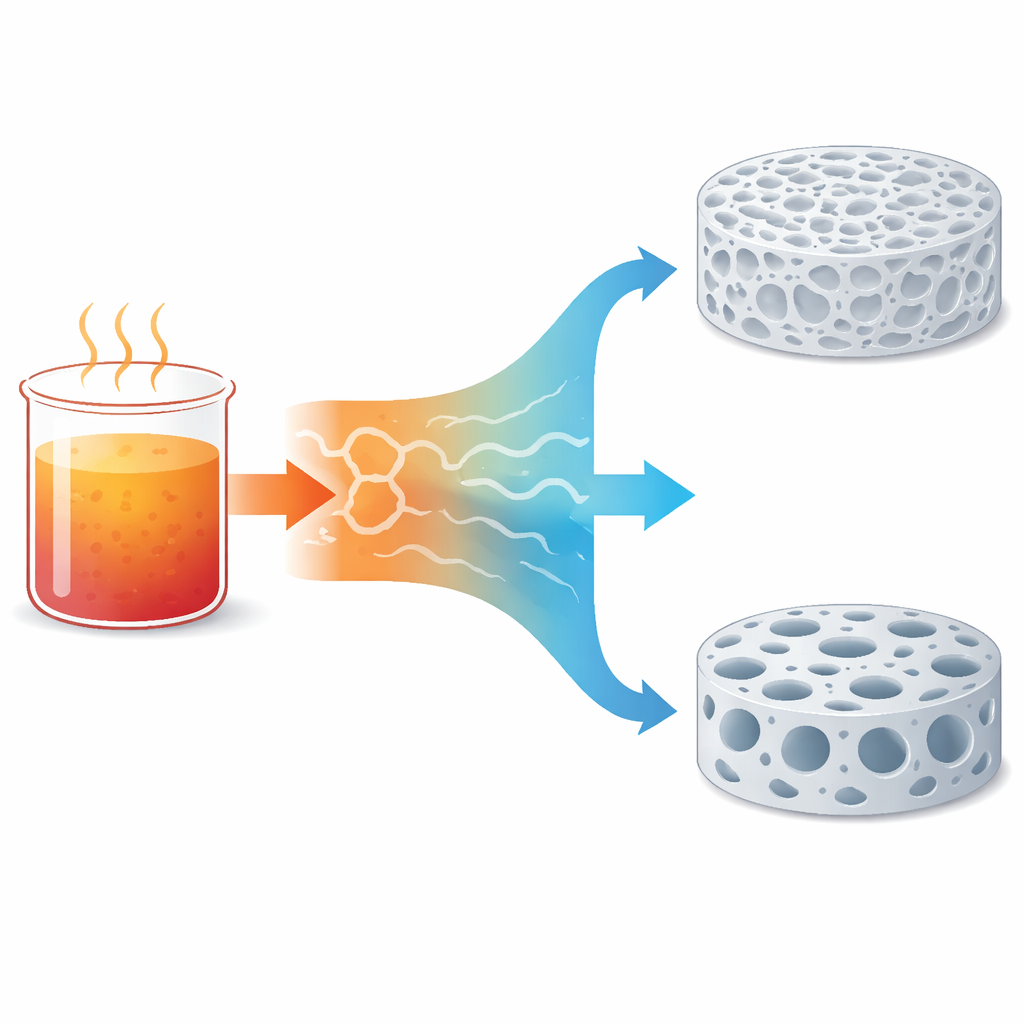

PVDF kan kristalliseren in verschillende interne ordeningen, of polymorfen, en kan membranen vormen met sterk uiteenlopende interne poriestructuren. Sommige membranen vertonen een fijne, onderling verbonden, “kantachtige” architectuur die mechanisch robuust is en nuttig voor veeleisende filtratie. Andere tonen een “nodulaire” structuur: afgeronde klompjes die samen zijn gepakt, en die doorgaans zwakker zijn. Eerder werk had aangetoond dat het veranderen van de temperatuur waarmee PVDF wordt opgelost vóór het gieten van een membraan de uiteindelijke structuur eenvoudig van kantachtig naar nodulair kan doen omslaan, en ook kan beïnvloeden welke polymorf dominant wordt. Maar het was onduidelijk welk fysisch mechanisme deze vroege temperatuurskeuze koppelt aan het uiteindelijke, ingevroren poriënpatroon.

Wanneer een vloeistof zich gedraagt als zacht rubber

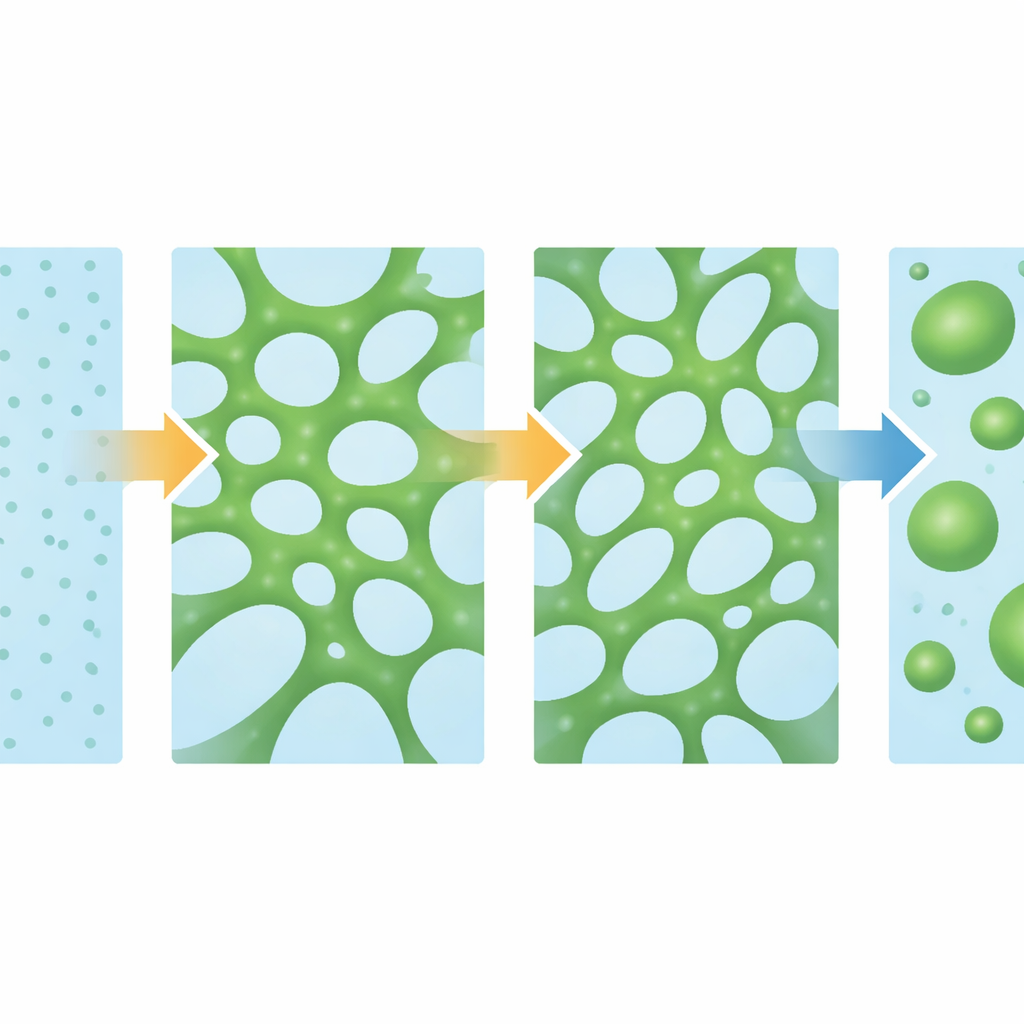

De auteurs onderzoeken deze koppeling met het idee van visco-elastische fasescheiding. In een gewone scheidende mengsel stromen de componenten als simpele vloeistoffen, en oppervlaktespanning en diffusie vormen het patroon. In een visco-elastisch mengsel beweegt één component veel langzamer en kan tijdelijk functioneren als een zacht elastisch netwerk. In PVDF-oplossingen kunnen kleine overgebleven kristallieten van de zogenoemde alfa-vorm fungeren als reversibele schakels die meerdere ketens aan elkaar koppelen. Wanneer veel van zulke schakels aanwezig zijn, kan de oplossing elastische spanningen dragen als een zeer zachte gel. Als het mengsel begint te scheiden terwijl dit elastische netwerk actief is, wordt het opkomende patroon uitgetrokken en gerekt tot een langlevend, bicontinuïtair geraamte in plaats van zich tot druppels rond te trekken.

Één getal om een complex proces te beschrijven

Om dit gedrag op een eenvoudige manier te vangen, gebruikt de studie het Weissenberg-getal, een dimensieloos quotiënt tussen hoe snel mechanische spanningen in de polymeer-rijke fase ontspannen en hoe snel het patroon tijdens de fasescheiding wordt vervormd. Als dit getal kleiner is dan één, ontspannen spanningen snel en gedraagt het materiaal zich meer als een gewone vloeistof, wat nodulaire structuren bevordert. Als het gelijk is aan of groter dan één, blijven spanningen aanwezig en reageert het materiaal elastisch, wat kantachtige netwerken bevordert. Door te meten hoe PVDF-oplossingen reageren in een reometer en dit te relateren aan de viscositeit van het oplosmiddel, leiden de auteurs een experimenteel toegankelijke schatting van dit getal af voor verschillende polymeerconcentraties en oplossings-temperaturen.

Hoe temperatuur poriën en kristallen stuurt

De experimenten tonen een temperatuurruimte aan tussen een minimale oplossings-temperatuur en een kritische temperatuur. Onder de minimumtemperatuur lost het polymeer niet volledig op. Boven die grens maar onder het kritische punt overleven kleine alfa-fase kristallieten en groeien ze langzaam terug, waardoor veel tijdelijke schakels tussen ketens ontstaan. In dit venster ligt het Weissenberg-getal op of boven één wanneer de fasescheiding begint, en ontwikkelen membranen bicontinuïtaire, kantachtige poriën die worden gedomineerd door de stabiele alfa-polymorf. Bij hogere oplossings-temperaturen verdwijnen deze kleine kristallijne zaadjes uiteindelijk, stroomt de oplossing vrijer en zakt het Weissenberg-getal onder één. De fasescheiding verloopt dan grotendeels in een vloeistofachtige modus, waarbij druppels samenklonteren tot nodulaire structuren terwijl de meer polaire bèta-polymorf de voorkeur krijgt.

Verwerkingsknoppen omzetten in ontwerprichtlijnen

In gewone bewoordingen laat de studie zien dat hoe “rekbaar” of “loopbaar” de PVDF-oplossing is op het moment dat ze begint te scheiden grotendeels bepaalt of het membraan eindigt met een sterk kantwerk van poriën of een stapel zachte korrels. Die rekbaarheid wordt gestuurd door de voorgeschiedenis van verwarming en roeren en door hoeveel kleine kristallijne schakels zich hebben gevormd of opgelost. Door dit alles te koppelen aan één meetbare parameter en een duidelijk temperatuurruimte, vertalen de auteurs een complex samenspel van kristallisatie en stroming naar praktische ontwerprichtlijnen. Dit maakt het eenvoudiger om doelbewust membraanstructuren en kristaltypen in te stellen die geschikt zijn voor efficiëntere en duurzamere filtratietechnologieën.

Bronvermelding: Bohr, S.J., Domnick, B.R., Alexowsky, C. et al. Formation of PVDF membranes with distinct pore morphologies interpreted through the framework of viscoelastic phase separation. Sci Rep 16, 14694 (2026). https://doi.org/10.1038/s41598-026-50635-7

Trefwoorden: PVDF-membranen, visco-elastische fasescheiding, poriemorfologie, polymeerreologie, vapor-induced phase separation
