Geofysische karakterisering van ondergrondse structuren voor optimale planning in de fosfaatmijn Abu Tartur

Waarom verborgen gesteenten belangrijk zijn voor voedsel en banen

Diep onder de Westelijke Woestijn van Egypte liggen uitgestrekte lagen fosfaatgesteente, het basismateriaal voor kunstmest dat helpt een groot deel van de wereld te voeden. Bij de fosfaatmijn Abu Tartur werden de ondergrondse werkzaamheden echter stilgelegd na teleurstellende resultaten. Deze studie stelt een eenvoudige maar cruciale vraag: bevond de mijn zich op de verkeerde plek? Door subtiele variaties in de zwaartekracht en het magnetisme van de aarde te gebruiken, brachten de onderzoekers de begraven gesteentelagen in drie dimensies in kaart en toonden aan dat het rijkste fosfaat niet ligt waar de mijn was gegraven, maar in nabijgelegen geplooide bekken die nooit volledig zijn benut.

Van worstelende mijn naar detectiveroman

Het Abu Tartur-plateau wordt al lange tijd gezien als een van de meest veelbelovende fosfaatgebieden van Egypte, van groot belang voor nationale inkomsten en de wereldwijde kunstmestvoorziening. Toch kampte de ondergrondse mijn met chronische problemen: dunne ertslagen, onverwachte breuken en onrendabele winning die uiteindelijk leidden tot een omschakeling naar dagbouw achter het plateau. Eerder onderzoek concentreerde zich vooral op technische kwesties, zoals hoe tunnels te ondersteunen en de afmetingen van winpanelen te bepalen, terwijl het fundamentele beeld van de ondergrondse geologie vaag bleef. Deze studie herformuleert de problemen van de mijn als een geologische detectieve: misschien waren het de gesteentestructuren zelf, en niet alleen het tunnelontwerp, die de oorspronkelijke ligging tot mislukken veroorzaakten.

Luisteren naar de aantrekkingskracht en het magnetisme van de aarde

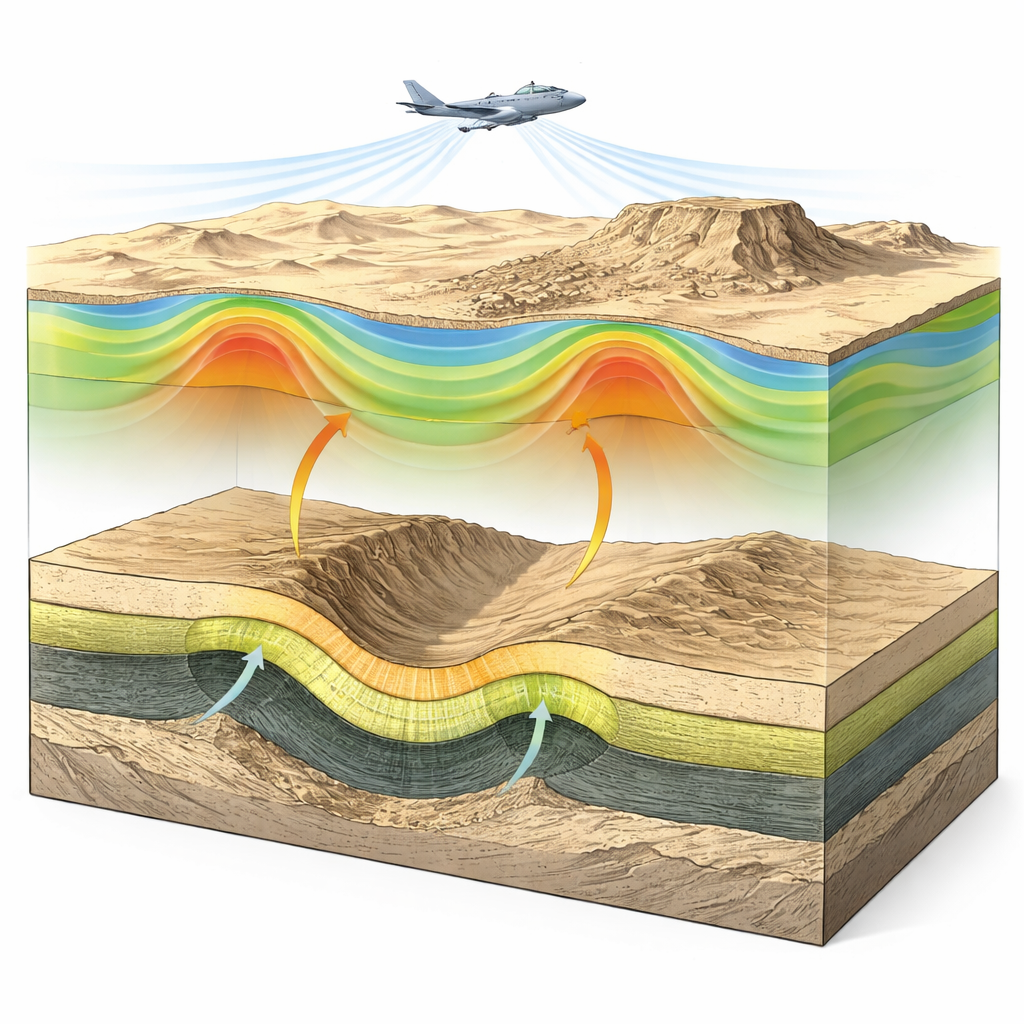

Om onder het oppervlak te kijken zonder overal te boren, wendde het team zich tot twee niet-invasieve technieken. Zwaartekrachtsmetingen laten zien hoe sterk gesteenten van verschillende dichtheid aan een sensor trekken, terwijl magnetische data reageren op variaties in de magnetische mineralen die ze bevatten. Met regionale aeromagnetische onderzoeken en Bouguer-zwaartekrachtsgegevens verwerkten de wetenschappers de signalen met een reeks filters die randen verscherpen, diepe trends scheiden van ondiepe kenmerken en waarschijnlijke breuken en plooien benadrukken. Daarna bouwden ze tweedimensionale computermodellen langs vijf lange dwarsdoorsneden, waarbij ze gesteentedichtheden, magnetische eigenschappen en laagdiktes aanpasten totdat de berekende velden overeenkwamen met de waargenomen. Dit stelde hen in staat om sleutel-lagen van het oppervlak tot het harde basementgesteente over tientallen kilometers te volgen.

Plooien, breuken en zwervende fosfaatlagen

Het resulterende ondergrondse beeld is allesbehalve een eenvoudige platte stapel sedimenten. Het basement en het daarboven liggende Nubische zandsteen vormen brede, neerhellende plooien en worden doorkruist door normale en strike-slip breuken met een overwegend oost–west en noordwest–zuid-oost gerichte trend. Boven deze verschuivende fundamenten liggen schalie, kalksteen en de belangrijke fosfatige Duwi-formatie. De modellen tonen aan dat de fosfaatlaag gebroken en sterk variabel in dikte is, soms een bijna continue band vormt, elders uitdunt of onverbonden raakt. De dikte varieert van minder dan een meter tot ongeveer 32 meter, en deze veranderingen volgen nauwgezet de verborgen plooien en breuken die in de zwaartekracht- en magnetische data zijn in kaart gebracht.

Waarom de mijn de rijke zones miste

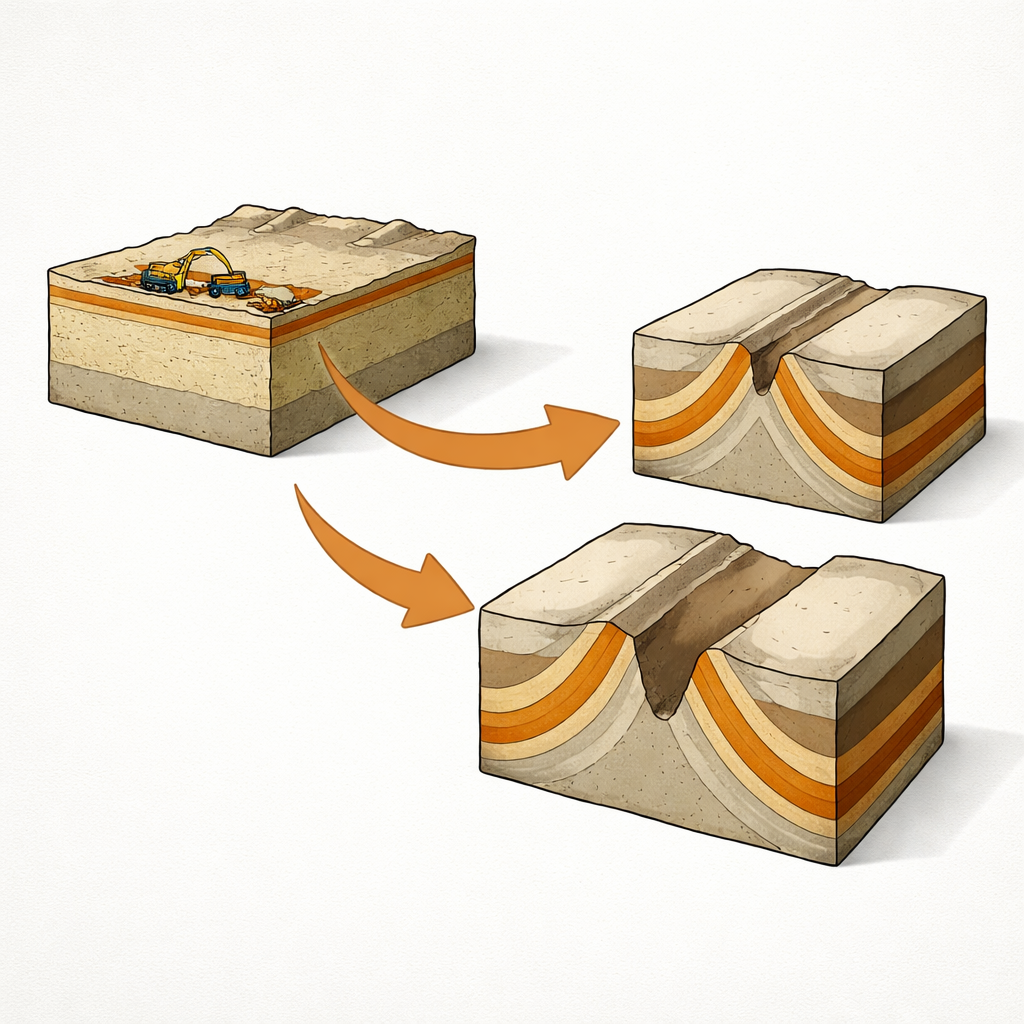

Toen de onderzoekers hun modellen omzetten in diepte- en diktekaarten, kwam een duidelijk patroon naar voren. Onder het centrale Abu Tartur-plateau—waar de ondergrondse mijn was aangelegd—is de fosfaatlaag relatief dun. In tegenstelling daarmee komen de dikste accumulaties voor in de bekken van synclines, komvormige plooien ten noordoosten en zuidwesten van het plateau. Normale breuken omringen het plateau met hun naar buiten gezonken zijden, waardoor het rijkere gesteente verder weg verschuift van de oorspronkelijke werkzaamheden. In feite was de mijn gegraven op een structurele hoogte waar ertsen van nature schaars zijn, terwijl het beste materiaal zich ophoopte in nabijgelegen structurele laagten die niet het middelpunt van de eerdere ontwikkeling waren.

Hernieuwd nadenken over waar en hoe te graven

Voor de algemene lezer is de conclusie eenvoudig: als je de vorm van de gesteenten die je wint niet begrijpt, kun je enorme bedragen uitgeven om op de verkeerde plek te graven. Door zwaartekracht- en magnetische onderzoeken te combineren met boorgegevens toont deze studie aan dat de ondergrondse mijn van Abu Tartur vanaf het begin slecht gesitueerd was, wat helpt verklaren waarom hij slecht presteerde en uiteindelijk gesloten werd. Het werk wijst op nieuwe, meer veelbelovende doelgebieden ten noordoosten en zuidwesten van het plateau, waar dikkere fosfaatlagen naar verwachting gemakkelijker en winstgevender te winnen zijn. In bredere zin illustreert het hoe moderne geofysische kaartlegging slimmer en duurzamer mijnbouw kan sturen—door afval te verminderen, landschappen te beschermen en de zekerheid van cruciale hulpbronnen zoals kunstmest te verbeteren, die de mondiale voedselproductie ondersteunen.

Bronvermelding: Ahmed, G.M.K., Senosy, M.M., Boghdady, G.Y. et al. Geophysical characterization of subsurface structures for optimal planning in the Abu Tartur phosphate mine. Sci Rep 16, 13006 (2026). https://doi.org/10.1038/s41598-026-48186-y

Trefwoorden: fosfaat mijnbouw, geofysische verkenning, zwaartekracht- en magnetische onderzoeken, Abu Tartur Egypte, duurzame hulpbronnenplanning
