CFD-onderzoek naar de aerodynamische eigenschappen van een nood-verticaal-stabilo van een vliegtuig

Vliegtuigen op koers houden wanneer onderdelen vastlopen

Wanneer het roer van de staart van een lijndienstvliegtuig vastloopt, kan het toestel gaan gieren en zijdelings wegdriften op een manier die moeilijk te corrigeren is voor de bemanning. Deze studie onderzoekt een reserve-staartconcept dat vliegtuigen in zulke noodgevallen bestuurbaar zou kunnen houden door kleine extra vinnen toe te voegen die pas in actie komen wanneer het hoofdroer faalt.

Waarom roervastlopers een reëel gevaar zijn

Het verticale stabilo en het scharnierende roer werken als het kielvlak van een schip: ze houden een vliegtuig in de gewenste richting en helpen veilige bochten te maken. Als dat roer plotseling vastloopt in een grote hoek, blijft de staart het toestel zijdelings duwen en ontstaat er een constant draaiend koppel rond de neus. Eerdere incidenten, waaronder dodelijke crashes en bijna-ongelukken, zijn herleid tot zulke storingen. Huidige oplossingen richten zich grotendeels op intelligentere besturingssystemen die om een vastgelopen oppervlak heen werken, maar er is minder aandacht geweest voor het herontwerpen van het staartvlak zelf om een vastloper beter te kunnen verdragen.

Een nieuw reserve-stabilo dat alleen in noodgevallen uitschuift

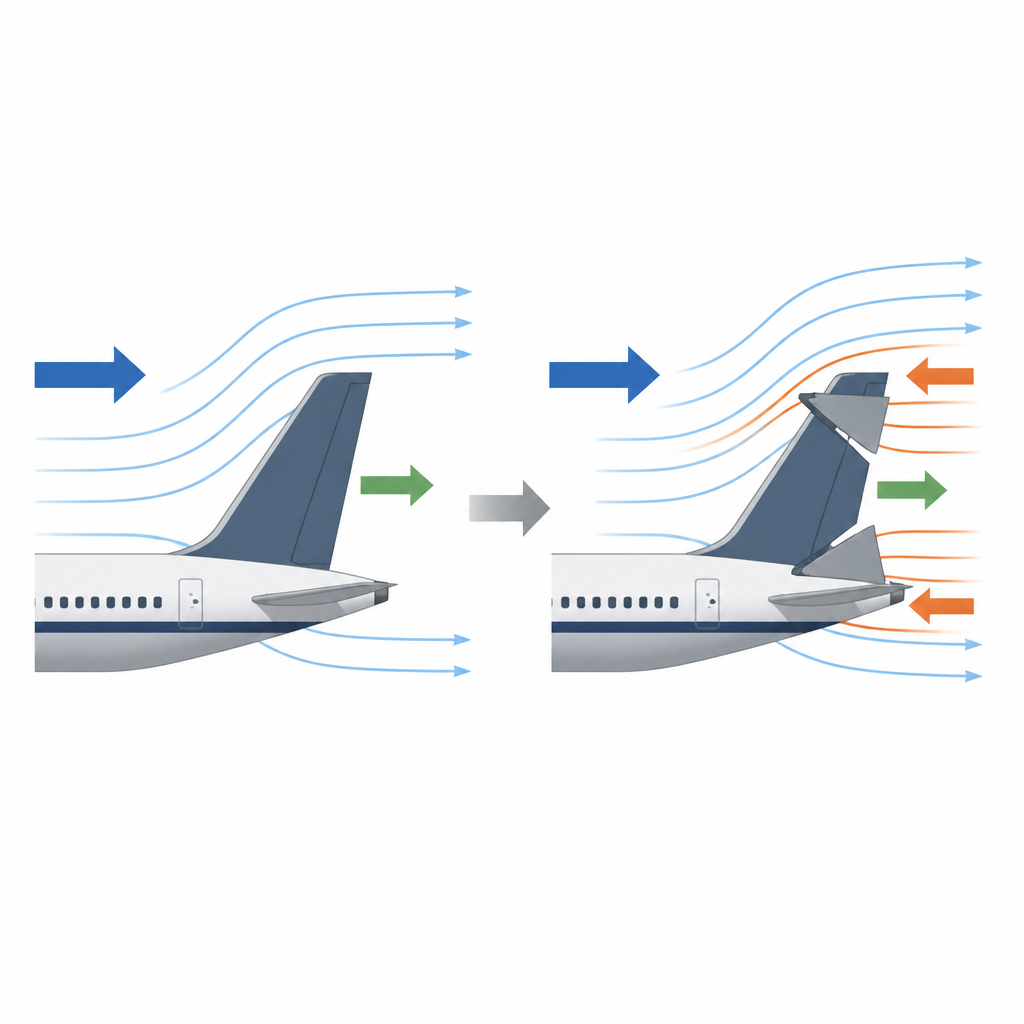

Om dit gat te dichten stellen de auteurs voor twee slanke reserve-verticale stabilo’s toe te voegen, één aan elke zijde van het hoofdvlak. Tijdens normaal Vlieg blijven deze hulppartikelen verborgen in het profiel, zodat ze de luchtstroom niet verstoren of extra weerstand veroorzaken. Bij een roervastloper zouden de reservevinnen uitslaan en uitgemonteerd worden, waardoor extra zijdelingse krachten en draaikoppels ontstaan. Het doel is niet om het staartgedrag volledig naar normaal terug te brengen, maar om een tegenwerkend koppel te genereren dat de neiging tot gieren vermindert en piloten of automatische systemen meer ruimte geeft om de controle weer te krijgen.

Virtuele windtunnels gebruiken om het idee te testen

In plaats van een volledig 3D-model te bouwen en dat in een windtunnel te testen, begonnen de onderzoekers met een eenvoudiger tweedimensionale computergestuurde studie. Ze modelleerden dwarsdoorsneden van het hoofd- en reserve-stabilo met een algemeen bekend vleugelprofiel en simuleerden de luchtstroom bij een typische subsonische kruissnelheid. Een veelgebruikt turbulentiemodel en fijne, zorgvuldig gecontroleerde roosteropbouw hielpen details vast te leggen zoals drukverdeling, stromingsaflossing en wervels rond de staartvlakken. Ze vergeleken een normale configuratie, met alleen het hoofdvlak en roer, met een noodconfiguratie waarin de reservevinnen waren uitgeklapt en door een reeks hoeken aan weerszijden van het hoofdvlak draaiden.

Hoe extra vinnen de lucht en de krachten hervormen

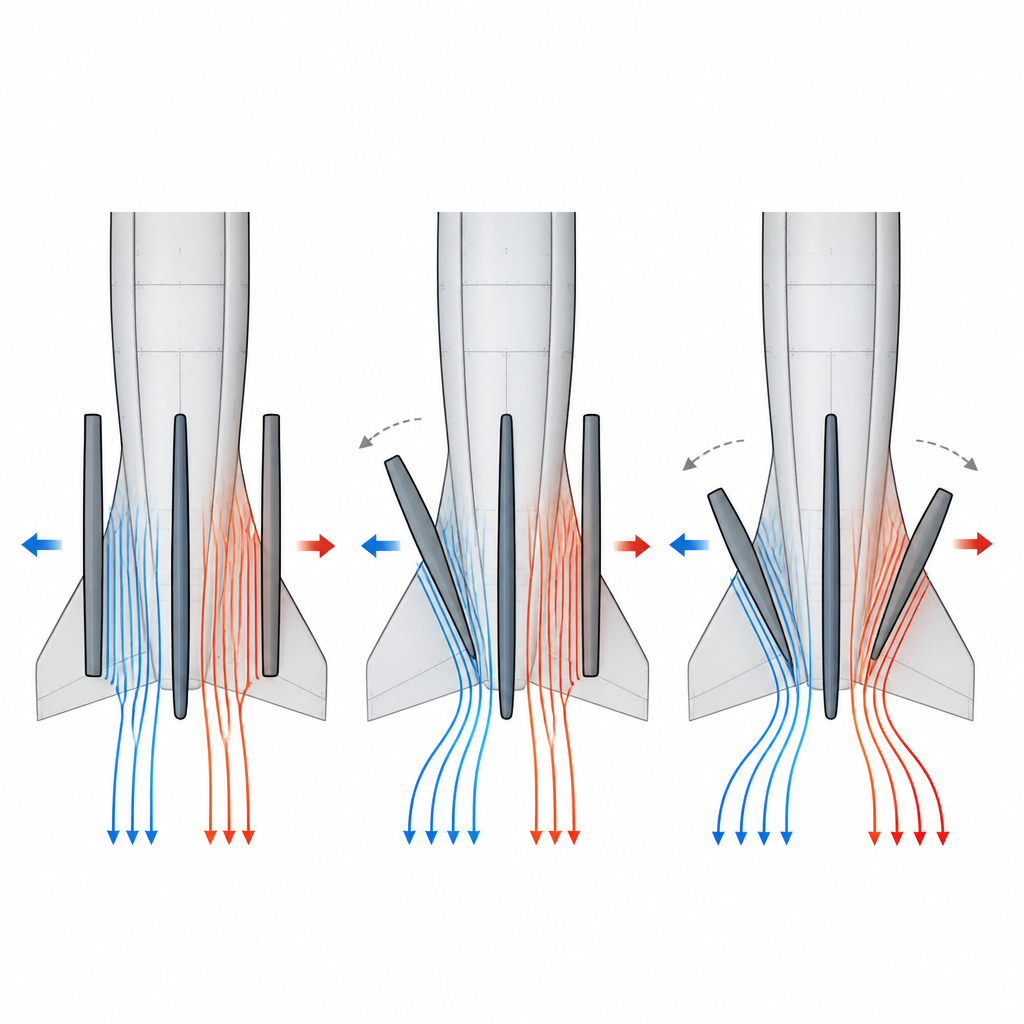

De simulaties tonen aan dat zodra de reservevinnen zijn uitgeklapt, de smalle kanalen tussen hen en het hoofdvlak de luchtstroom sterk herleiden. Als de reservevinnen afbuigen, werken deze spleten een beetje als nozzles: ze versnellen of vertragen de stroom en creëren gebieden met lage of hoge druk. Dit verandert op zijn beurt de zijdelingse krachten op elk oppervlak en het totale draaikoppel op de staartconstructie. Voor bepaalde bereikwaarden van de hoek van de reservevinnen kruist het totale aerodynamische koppel nul, wat betekent dat binnen dit vereenvoudigde model de extra vinnen tijdelijk het koppel van het vastgelopen roer kunnen opheffen. Bij grotere hoeken kan het reservesysteem zelfs een koppel in de tegengestelde richting genereren, hoewel sterke stromingsaflossing en wervels ontstaan en het gedrag complexer wordt.

Wat dit kan betekenen voor toekomstige vliegtuigen

In eenvoudige bewoordingen suggereert de studie dat intrekbare zijvinnen op de staart een vliegtuig zouden kunnen helpen ‘‘terugduwen’’ tegen een ongewenste draai veroorzaakt door een vastgelopen roer. Omdat het werk een tweedimensionale doorsnede van de staart gebruikt en geen volledige driedimensionale effecten zoals tipwervels of de echte vliegtuigenstructuur omvat, dienen de bevindingen vooral als kwalitatieve trends en niet als kant-en-klare ontwerpcijfers. De resultaten geven ingenieurs echter een duidelijker beeld van hoe een reserve-stabilo de luchtstroom en krachten zou kunnen herverdelen, en vormen een uitgangspunt voor meer gedetailleerde 3D-simulaties en windtunneltests met het oog op het verbeteren van de vliegveiligheid.

Bronvermelding: Zhou, Z., Zhao, Z. & Yan, D. CFD-based investigation of the aerodynamic characteristics of an aircraft emergency vertical tail. Sci Rep 16, 14665 (2026). https://doi.org/10.1038/s41598-026-47446-1

Trefwoorden: roer vastgelopen, nood-verticaal-stabilo, vliegtuigstabiliteit, computational fluid dynamics, vliegveiligheid
