Een compacte metasurface‑gebaseerde tri‑band MIMO‑antenne met minimalistische ontkoppeling voor multi‑standaard draadloze apparaten

Waarom je telefoon slimkopere antennes nodig heeft

Vandaag de dag moeten telefoons, tablets en thuisrouters tegelijk in meerdere draadloze "talen" kunnen praten, van 5G tot Wi‑Fi. Alle benodigde antennes in steeds dunnere, kleinere apparaten proppen zonder dat ze elkaar storen, wordt een groeiende uitdaging. Dit artikel onderzoekt een nieuw antenneontwerp dat meerdere banden in een compact gebied plaatst en tegelijkertijd ongewenste overspraak sterk terugdringt — een factor die je verbinding kan vertragen en de batterij kan doen slinken.

Veel signalen, weinig ruimte

Moderne draadloze apparaten moeten verbinding maken met verschillende netwerken die verschillende delen van het radiospectrum gebruiken. In dit werk richten de auteurs zich op twee veelgebruikte 5G‑bereiken, n78 en n79, en de Wi‑Fi‑band die wordt gebruikt door standaarden zoals 802.11ac en 802.11ax. Alle drie liggen ongeveer tussen 3,3 en 5,9 gigahertz maar vervullen verschillende rollen, van wijdversprekte mobiele dekking tot snelle lokale verbindingen. Voor elke band aparte, conventionele antennes bouwen zou te veel ruimte innemen en sterke interactie tussen hen veroorzaken, vooral wanneer ontwerpers meerdere antennes dicht bij elkaar plaatsen om via MIMO‑technieken de datadoorvoer te verhogen.

Een klein geprofileerd oppervlak dat drievoudig werk doet

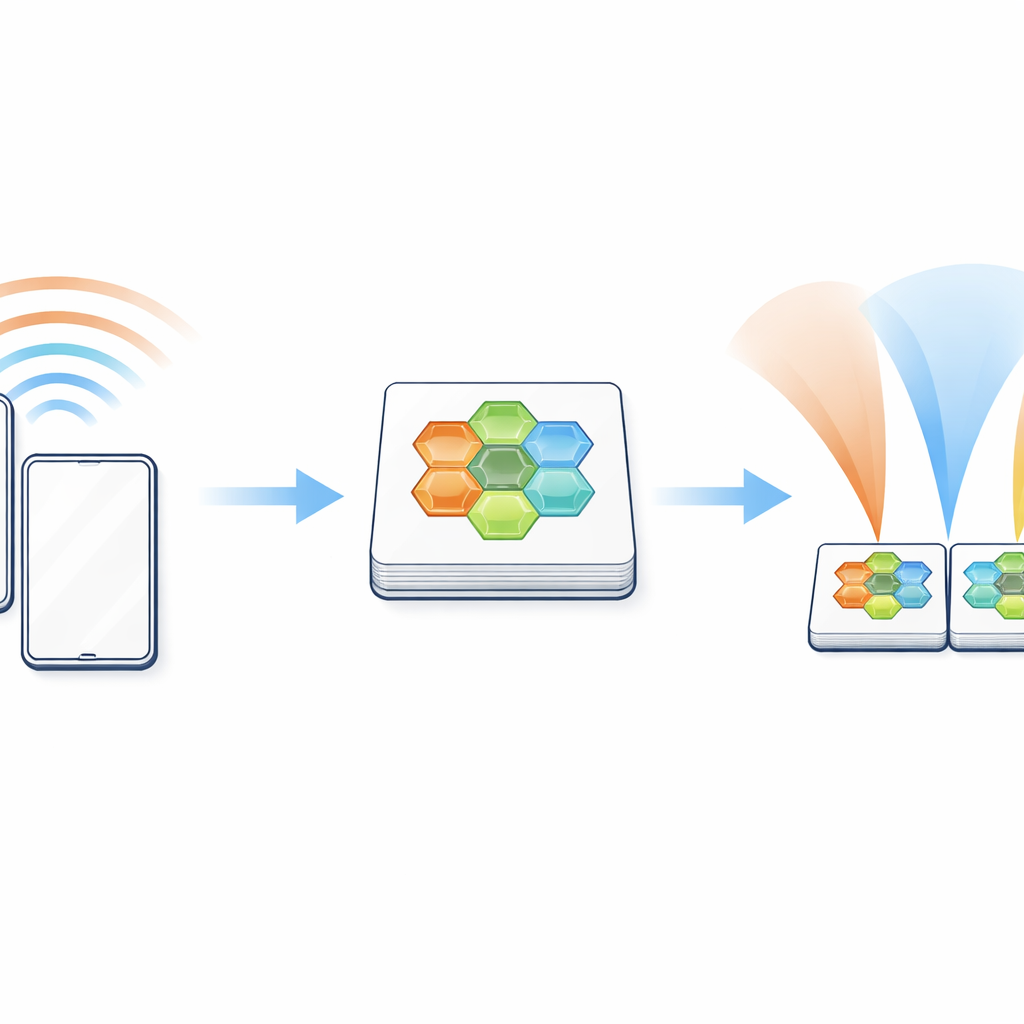

Om dit aan te pakken gebruiken de onderzoekers een speciaal geprofileerde metallaag, een metasurface. In plaats van één massieve metalen patch rangschikken ze zeven kleine zeshoekige "tegels", elk met een zeshoekige opening, in een compact honingraatpatroon. Door de afmetingen van deze tegels, de onderlinge afstand en de vorm van de sleuven zorgvuldig af te stemmen, laten ze de structuur netjes resoneren op drie afzonderlijke frequentiebanden. Een gelaagde constructie met verborgen sleuven en een verzonken voedingslijn maakt het mogelijk dat één aansluiting alle drie de banden efficiënt opwekt, waardoor de totale voetafdruk klein genoeg blijft voor ruimtebeperkte apparaten.

Voorkomen dat aangrenzende antennes elkaar overstemmen

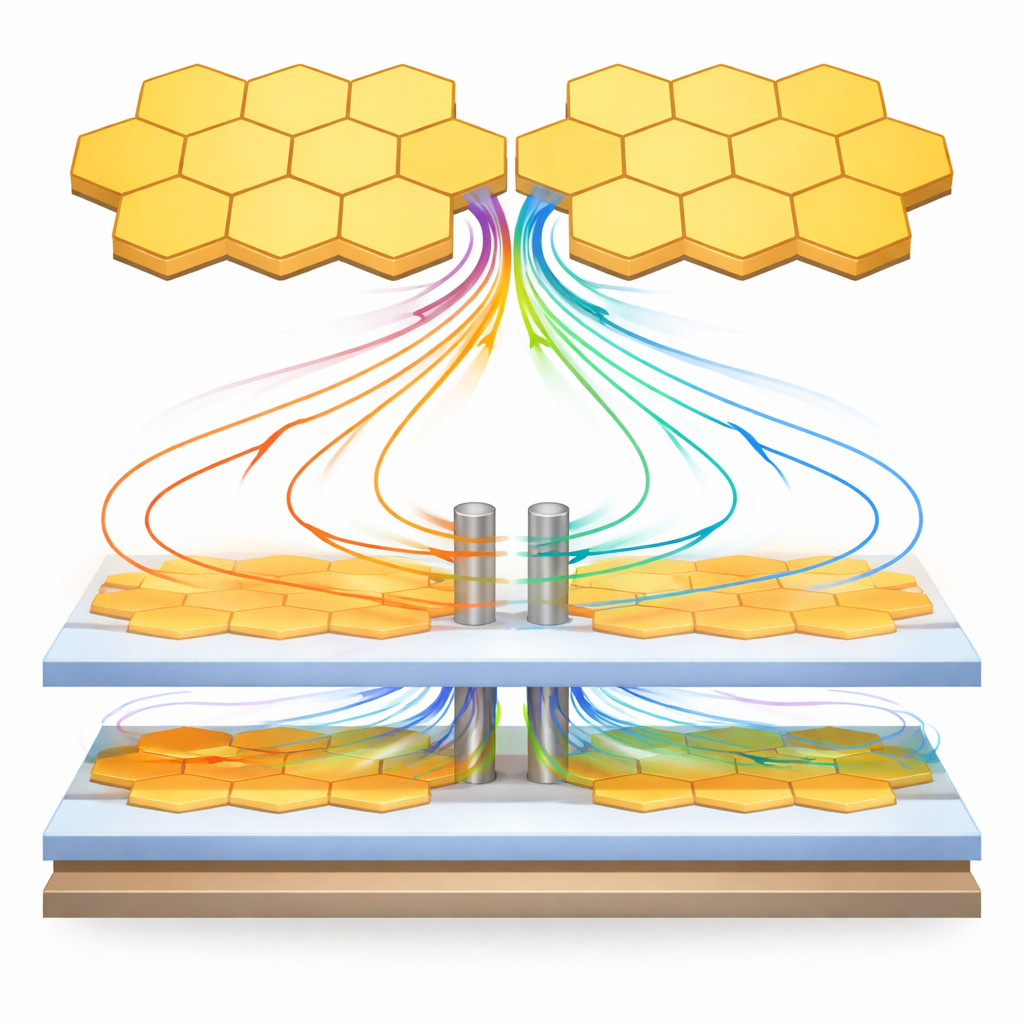

In echte producten wordt zelden slechts één antenne gebruikt. Om snelle 5G en Wi‑Fi te ondersteunen plaatsen ontwerpers meerdere vrijwel identieke eenheden naast elkaar zodat een apparaat meerdere datastromen tegelijk kan zenden en ontvangen. Wanneer deze stralers extreem dicht bij elkaar staan, zoals in een telefoon, kan energie van de ene direct in de andere lekken — een probleem dat wederzijdse koppeling wordt genoemd. Dit artikel stelt een zeer eenvoudige remedie voor een strak opgeborgen paar van deze metasurface‑antennes: slechts twee paar korte metalen pennen die verticaal tussen hen staan. Deze pennen fungeren als een klein blokkadepunt voor radio‑energie die van de ene antenne naar de buur probeert te gaan, zonder te verstoren hoe elke antenne zelf uitzendt.

Hoe een minimalistische oplossing de prestaties verbetert

Met zowel computermodellen als laboratoriummetingen toont het team aan dat de metalen pennen de ongewenste koppeling tussen de twee antennes scherp verminderen over alle drie de werkende banden. De sterkte van het gelekte signaal daalt tot niveaus die ongeveer honderd keer zwakker zijn dan het hoofdsignaal, terwijl de bedoelde banden goed afgestemd blijven voor efficiënte straling. Visualisaties van stroomverdeling op de antenneoppervlakken laten zien dat, met de pennen op hun plaats, energie die anders naar het aangrenzende element zou vloeien, zich concentreert rond de pennen en wordt tegengehouden. Een gelijkwaardig schakelschema laat zien dat de pennen werken als een afgestemd blokkeringselement dat een "niet‑passeren" zone voor koppeling creëert op de gekozen frequenties.

Wat dit betekent voor toekomstige draadloze apparaten

Voor niet‑specialisten is de belangrijkste conclusie dat de auteurs een klein, praktisch antennemodule hebben ontwikkeld die drie belangrijke draadloze diensten tegelijk aankan — twee 5G‑banden en Wi‑Fi — en tegelijk goed samenwerkt met identieke buren die bijna rand‑aan‑rand geplaatst zijn. Met slechts een paar eenvoudige metalen pennen, in plaats van complexe extra lagen of ingewikkelde patronen, voorkomen ze dat de antennes elkaar storen en behouden ze sterke, betrouwbare verbindingen. Omdat het honingraatpatroon kan worden opgeschaald en opnieuw gerangschikt, kan hetzelfde idee worden aangepast aan grotere of onregelmatig gevormde antenne‑arrays in toekomstige compacte apparaten, wat helpt om snellere, betrouwbaardere draadloze verbindingen te leveren zonder dat apparaten groter worden.

Bronvermelding: Gu, Z., Guo, M. & Li, S. A compact metasurface-based tri-band MIMO antenna with minimalist decoupling for multi-standard wireless devices. Sci Rep 16, 10606 (2026). https://doi.org/10.1038/s41598-026-45191-z

Trefwoorden: 5G antennes, MIMO, metasurface, draadloze apparaten, vermindering van wederzijdse koppeling
