PEO-omhulde vloeistofjets vergroten de stabiliteit van monsterlevering voor seriële femtoseconde röntgenkristallografie

Scherpere films van moleculen

Begrijpen hoe het machinerie van het leven werkt betekent vaak dat je eiwitten in actie filmt met röntgen “camera’s” die miljoenen keren per seconde vuren. Maar om deze films op atomaire schaal te maken, moeten wetenschappers een constante stroom van piepkleine kristallen in de bundel voeden zonder kostbare monsters te verspillen of kwetsbare apparatuur te verstoppen. Dit artikel toont aan dat het omwikkelen van snelle vloeistofjets met een dunne laag van een veelgebruikt polymeer, polyethyleenoxide (PEO), die stromen veel stabieler maakt en zo nieuwe mogelijkheden opent om ultrakorte bewegingen van complexe eiwitten te bestuderen.

Waarom kleine jets ertoe doen

Moderne röntgen vrij-elektronenlasers kunnen ongelooflijk felle flitsen leveren van slechts enkele tientallen femtoseconden — kort genoeg zodat een eiwitkristal diffractie produceert voordat het vernietigd wordt. In seriële femtoseconde kristallografie raken miljoenen van deze flitsen elk een verse microkristal die door een haarfijne vloeistofjet over de bundel wordt gedragen. Hoe vaker een röntgenpuls daadwerkelijk een kristal raakt (de “hit-rate”) en hoe meer van die hits kunnen worden geïnterpreteerd tot structuur (de “indexing-rate”), hoe sneller wetenschappers complete 3D-beelden kunnen opbouwen. De jet moet echter dun, snel en opmerkelijk stabiel zijn, vooral bij megahertz herhalingsfrequenties waar pulsen minder dan een microseconde uit elkaar liggen.

Beperkingen van huidige vloeistofstromen

Standaardinjectoren knijpen een enkele vloeistofstroom samen met een omgevend gas (gasdynamic virtual nozzles), of voegen een tweede vloeistoflaag toe als stabiliserende mantel (double-flow focusing nozzles). Deze benaderingen werken goed voor waterige monsters, maar veel van de meest interessante membraaneiwitten groeien alleen als kristallen in dikke, stroopachtige oplossingen die rijk zijn aan polyethyleenglycol (PEG). Dergelijke viskeuze mengsels verzetten zich tegen het vormen van een fijne jet, wat leidt tot wiebelen, breuk en een hoger risico op verstoppingen. Pogingen om ze te stabiliseren met een ethanolmantel verlengen de jet wel, maar dwingen onderzoekers vaak de monsterdoorstroming te verlagen, wat op zijn beurt de hit-rate vermindert en de dataverzamelingstijden verlengt.

Een polymeerlaag voor superstabiele stromen

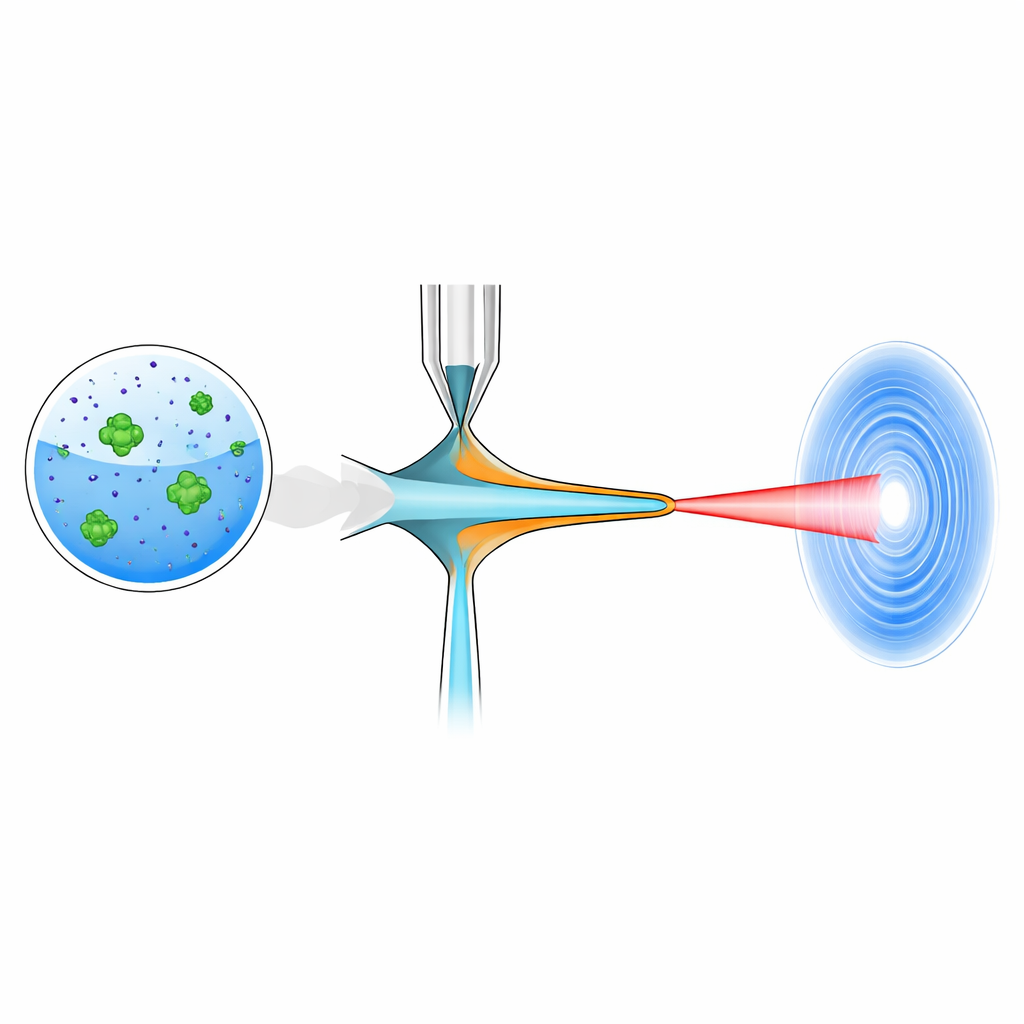

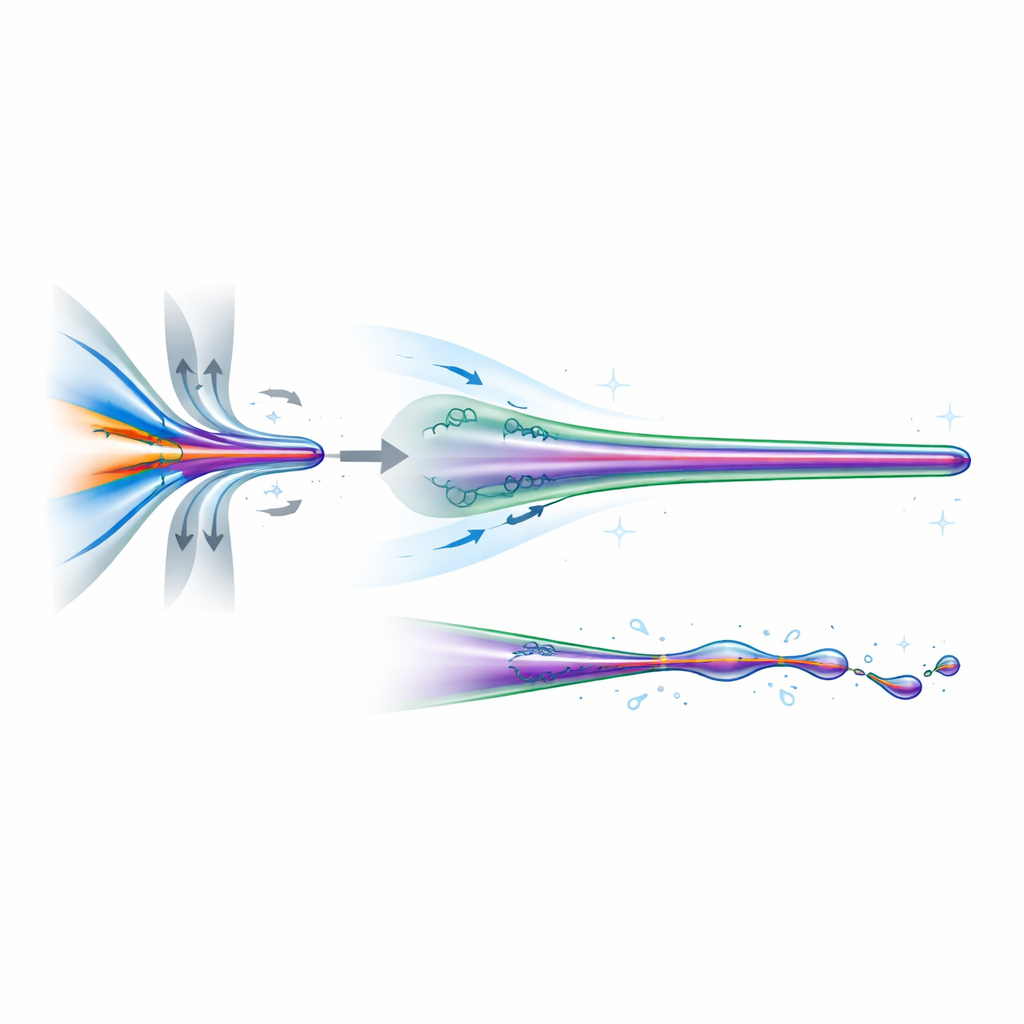

De auteurs testten een andere strategie: de kristalhoudende vloeistof omgeven met een verdunde PEO-oplossing in plaats van ethanol. Onder de extreme uitrekkrachten nabij de nozzletip richten de lange PEO-ketens zich uit en vormen ze een visco-elastische schaal rond de kernstroom. Deze schaal maakt de jet veel dunner en meer dan vier keer langer dan vergelijkbare water- of ethanol-omhulde jets, terwijl tegelijkertijd zeer lage achtergrondverstrooiing behouden blijft — essentieel voor duidelijke diffractiebeelden. Lange jets, soms meer dan een millimeter, maken pump–probe-experimenten mogelijk met tijdsvertragingen van tientallen microseconden, en vullen zo een gat tussen de snelste XFEL-studies en langzamer synchrotrononderzoek.

Tests met echte eiwitten

Om te zien of dit werkt met echte biologische doelwitten, leverde het team microkristallen van een klein modelenzym (lysozyme) en van fotosysteem II, een groot membraancomplex dat centraal staat in fotosynthese. Voor lysozyme in zowel lage- als middenviskeuze buffers behielden PEO-omhulde jets goede hit- en indexing-rates bij aanzienlijk verminderde monsterstroom, wat betekende dat volledige datasets nog steeds in slechts enkele minuten konden worden verzameld. Voor fotosysteem II in bijzonder dikke PEG-rijke buffer — omstandigheden die berucht moeilijk zijn om als jet te vormen — produceerde de PEO-schelp lange, rechte jets en leverde de beste vloeistofjetgegevens tot nu toe bij de European XFEL, hoewel de hit-rate bescheiden bleef. Simulaties van kristalkansen in de jet bevestigden dat, met passend afgestemde röntgenbundelgrootte en kristalgrootte, hit-rates van 3–5% routinematig haalbaar zouden moeten zijn.

Reacties mengen onderweg

Voortbouwend op dit succes ontwierpen de onderzoekers een nieuwe “triple-flow” nozzle die micromengen en PEO-omhulling combineert in één 3D-geprint apparaat. Twee binnenkanalen brengen een eiwit suspensie en een reactantoplossing samen, waardoor moleculen kunnen beginnen te reageren terwijl ze door diffusie over tientallen milliseconden in een smal mengkanaal in elkaar doordringen. Een derde kanaal voegt vervolgens de PEO-oplossing toe, en gasstroom focust alles in één visco-elastische jet. Deze compacte injector is afgestemd op “mix-and-inject” experimenten, waarbij wetenschappers volgen hoe enzymen of andere eiwitten van vorm veranderen nadat ze een substraat binden of een redoxreactie ondergaan.

Heldere, snellere beelden van leven in beweging

In eenvoudige bewoordingen laat de studie zien dat het geven van vloeistofjets een flexibele polymeerlaag ze veel beter laat presteren onder de harde omstandigheden van hogesnelheids röntgenexperimenten. De uitgerekte PEO-ketens werken als microscopische schokdempers, waardoor de jet lang genoeg intact blijft voor vele pulsen om verse kristallen te onderzoeken, zelfs in plakkerige, PEG-rijke oplossingen die eerder problemen veroorzaakten. Als gevolg daarvan kunnen onderzoekers realistischere monsterniveaus gebruiken, een breder scala aan tijdsvertragingen verkennen en hoogwaardige structurele data efficiënter verzamelen. Deze verbeterde controle over piepkleine vloeistofstromen brengt ons dichter bij het routinematig filmen van de snelste stappen van fotosynthese, enzymatische katalyse en andere fundamentele biologische processen in ongekende detail.

Bronvermelding: Vakili, M., Bajt, S., Bielecki, J. et al. PEO-sheathed liquid jets increase sample delivery stability for serial femtosecond X-ray crystallography. Sci Rep 16, 10497 (2026). https://doi.org/10.1038/s41598-026-44308-8
