Hoogwaardige numerieke raamwerk voor evaluatie van crashbestendigheid van carrosseries van personenauto’s bij frontale botsing

Waarom dit belangrijk is voor dagelijks rijden

Wanneer een auto bij een frontale botsing een stugge muur raakt, bepaalt een fractie van een seconde of de inzittenden ongedeerd wegkomen of ernstige verwondingen oplopen. Autofabrikanten vertrouwen steeds meer op gedetailleerde computersimulaties in plaats van tientallen fysieke crashtests om veiliger, lichtere voertuigen te ontwerpen. Deze studie toont hoe een zeer gedetailleerd digitaal model van het stalen skelet van een auto nauwkeurig kan voorspellen wat er gebeurt bij een zware frontale botsing, en biedt zo een snellere en goedkopere manier om de veiligheid te verbeteren voordat een prototype wordt gebouwd.

Het verborgen skelet van uw auto

Onder de lak, het glas en de stoelen heeft iedere auto een gelast stalen frame, het zogenaamde body-in-white. Dat omvat de lange balken aan de voorkant die in elkaar vouwen bij een botsing, de vloer en het schot die uw voeten beschermen, en de stijlen die het dak dragen. Het onderzoeksteam bouwde een volledige digitale versie van deze structuur voor een middenklasse personenauto en verdeelde die in honderden duizenden kleine schelpelementen—dunne platen die echte metalen panelen nabootsen. Het model richt zich uitsluitend op het metalen skelet en laat onderdelen als de motor en stoelen weg om helder te laten zien hoe de structuur op zichzelf de krachten bij een botsing opvangt.

Een volledige snelheidbotsing reproduceren op de computer

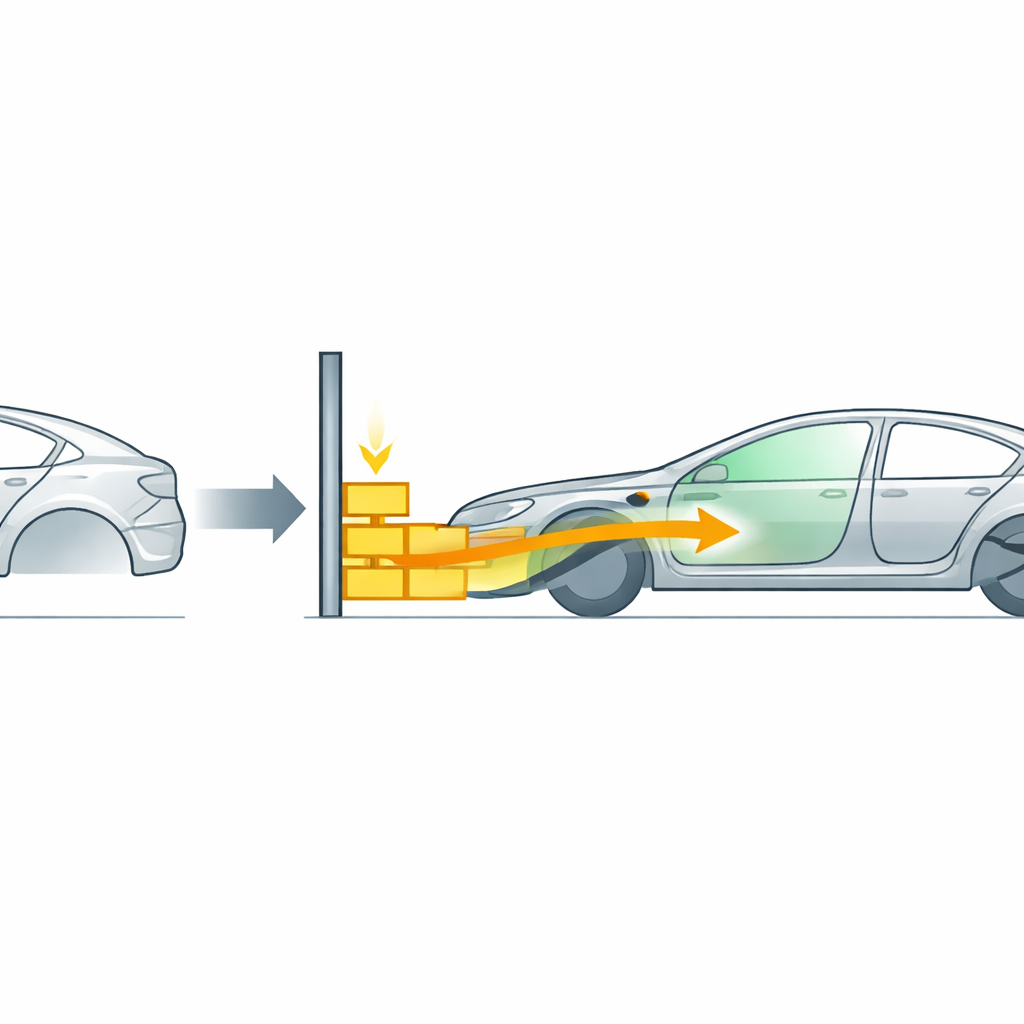

De virtuele auto werd recht op een star barrière afgevuurd met 64 kilometer per uur, dezelfde zware test die in veel New Car Assessment Program (NCAP)-beoordelingen wordt gebruikt. De digitale botsing volgde hoe energie van de beweging van de auto werd omgezet in buigen en vouwen van de voorste balken, hoe ver het voetenruim naar achteren werd geduwd en hoe snel het gebied rond de voorstijl vertraagde—belangrijke aanwijzingen voor het risico op verwondingen. Het model werd zorgvuldig gecontroleerd op numerieke gezondheid: bijna alle initiële bewegingsenergie van de auto, meer dan 92 procent, werd geabsorbeerd als plastische vervorming in het metaal, terwijl numerieke artefacten onder de 5 procent bleven. Deze controles laten zien dat de computerbotsing zich gedraagt als een echte fysieke gebeurtenis in plaats van als een gebrekkige berekening.

Waar het metaal echt zijn werk doet

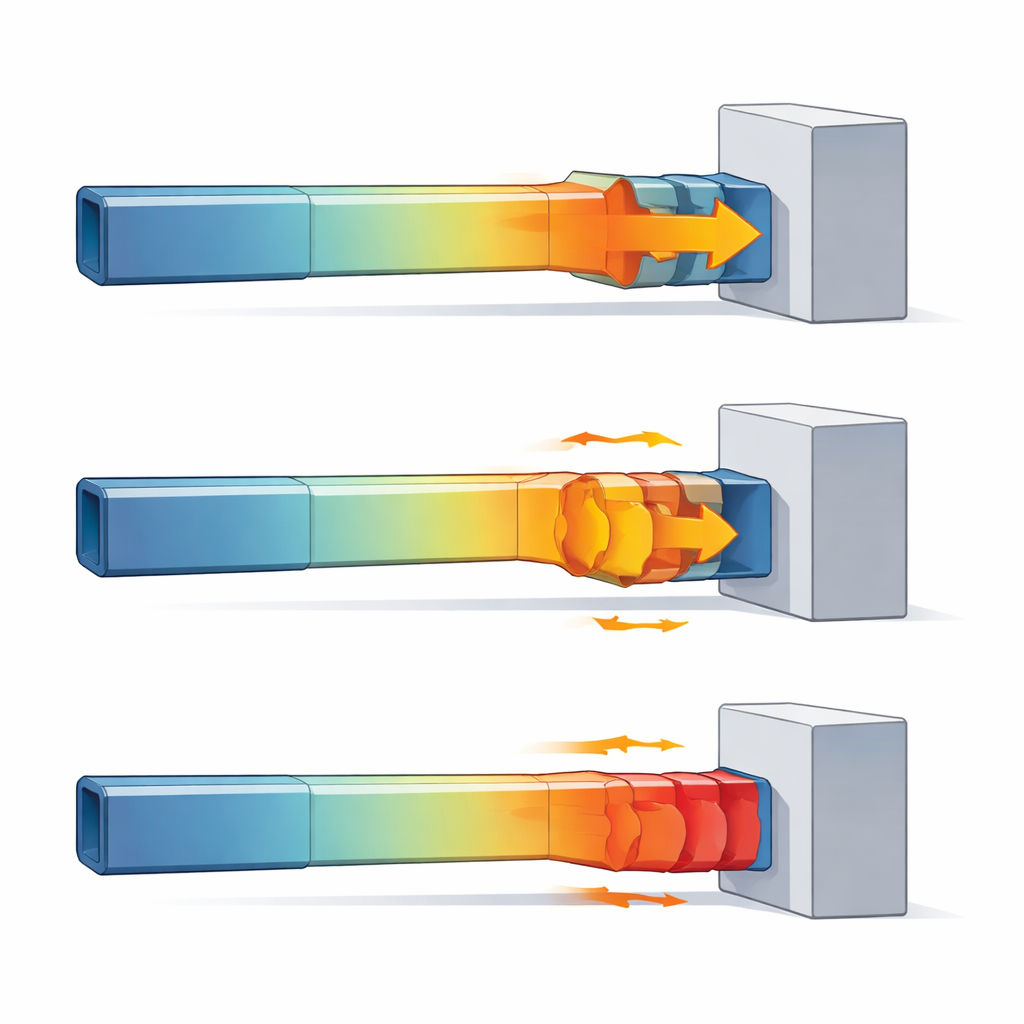

Om te zien welke delen van de structuur het meest worden belast, gebruikten de auteurs wat zij "shotgun"-plots noemen: kleurenkaarten die tonen waar het staal voorbij een gekozen rekniveau wordt geduwd. Deze kaarten toonden aan dat de voorste crashboxen en rails het grootste deel van het werk verrichten bij een frontale klap. Ongeveer twee derde van de elementen in de crashboxen en meer dan de helft in de voorste rails overschreed een hoge rekdrempel, wat bevestigt dat deze zones de primaire "offerende" regio’s zijn die moeten vervormen en energie absorberen. Ter vergelijking, de voetpan onder de voorste inzittenden en de basis van de voorste stijlen vertoonden weliswaar aanzienlijke maar meer beperkte vervorming, wat deze als kritieke plekken aanwijst waar extra versterking de benen beter kan beschermen en de cabine-intrusie kan beperken.

Hoe goed de digitale botsing overeenkomt met echte tests

Een cruciale vraag is of zo’n gedetailleerde simulatie vertrouwd kan worden zonder een bijpassende fysieke test uit te voeren. De onderzoekers vergeleken hun resultaten met openbaar beschikbare NCAP-botspulsen en gepubliceerde modellen. De piekvertraging in het gebied van de voorstijl bereikte ongeveer 32 keer de zwaartekracht, en de botsimpuls duurde circa 87 milliseconden—beide waarden liggen comfortabel binnen typische NCAP-bereiken. De maximale inwaartse beweging van de voetpan was 123 millimeter, eveneens in overeenstemming met gerapporteerde testgegevens. Zelfs de tijdgeïntegreerde botskrachten kwamen overeen met de verwachte verandering in voertuigmomentum binnen net iets meer dan één procent, een strakke controle dat de volledige krachtenhistorie fysisch zinvol is.

Een digitale route naar veiligere, lichtere auto’s

Bekeken vanuit het perspectief van een leek toont de studie dat zorgvuldig opgebouwde computermodellen nu een gewelddadige frontale botsing met indrukwekkende getrouwheid kunnen nabootsen, zonder ook maar één echte auto te verpletteren. Door grootbeeldmetingen—zoals vertraging en cabine-intrusie—te koppelen aan fijnmazige kaarten van waar het metaal uitrekt en vouwt, helpt het raamwerk ingenieurs precies te bepalen waar materiaal moet worden toegevoegd of verwijderd om de veiligheid te verbeteren en het gewicht te verminderen. De auteurs stellen dat deze gevalideerde, uitsluitend op simulatie gebaseerde aanpak een standaard vertrekpunt kan worden voor toekomstig werk dat nieuwe materialen, lichtere ontwerpen en zelfs virtuele menselijke lichaammodellen integreert, waardoor het ontwerp van veiligere voertuigen van de volgende generatie wordt versneld voordat ze ooit van de tekentafel komen.

Bronvermelding: Ponnusamy, B. High-fidelity numerical framework for crashworthiness evaluation of passenger car body structures under full-frontal impact. Sci Rep 16, 10563 (2026). https://doi.org/10.1038/s41598-026-43474-z

Trefwoorden: frontale botsing, voertuigveiligheid, eindige-elementen simulatie, energieabsorptie, carrosseriestructuur
