Optimalisatie van een breedband metamateriaal-absorbeerder met behulp van Twin Delayed Deep Deterministic Policy Gradient reinforcement learning

Lesmateriaal om golven te temmen

Moderne draadloze verbindingen, satelliet-tv en radar zijn allemaal afhankelijk van het nauwkeurig vormen van onzichtbare golven. Ingenieurs ontwerpen nu "metamaterialen" – fijn geaderde oppervlakken – die ongewenste signalen kunnen absorberen of hun polarisatie kunnen omkeren voor helderder communicatie en stealth. Dit artikel laat zien hoe een vorm van kunstmatige intelligentie, reinforcement learning, automatisch hoogwaardige ontwerpen voor deze ingewikkelde structuren kan ontdekken, in enkele uren wat anders weken van deskundig vallen en opstaan zou vergen.

Waarom het vormen van golven ertoe doet

Metamaterialen zijn gefabriceerde oppervlakken opgebouwd uit herhalende microscopische patronen die op ongebruikelijke manieren met elektromagnetische golven interageren. Door de vormen en onderlinge afstanden van deze patronen te sturen, kunnen onderzoekers ultradunne absorbers maken die vrijwel alle binnenkomende straling opnemen, of omzetters die de polarisatie van een golf omkeren—bijvoorbeeld een horizontaal georiënteerd signaal in een verticaal signaal veranderen. Dergelijke apparaten zijn cruciaal om radartekens te verminderen, interferentie tussen kanalen te beperken en meer informatie in drukke frequentiebanden te proppen die door satellieten en draadloze systemen worden gebruikt.

Het ontwerp aan een algoritme overlaten

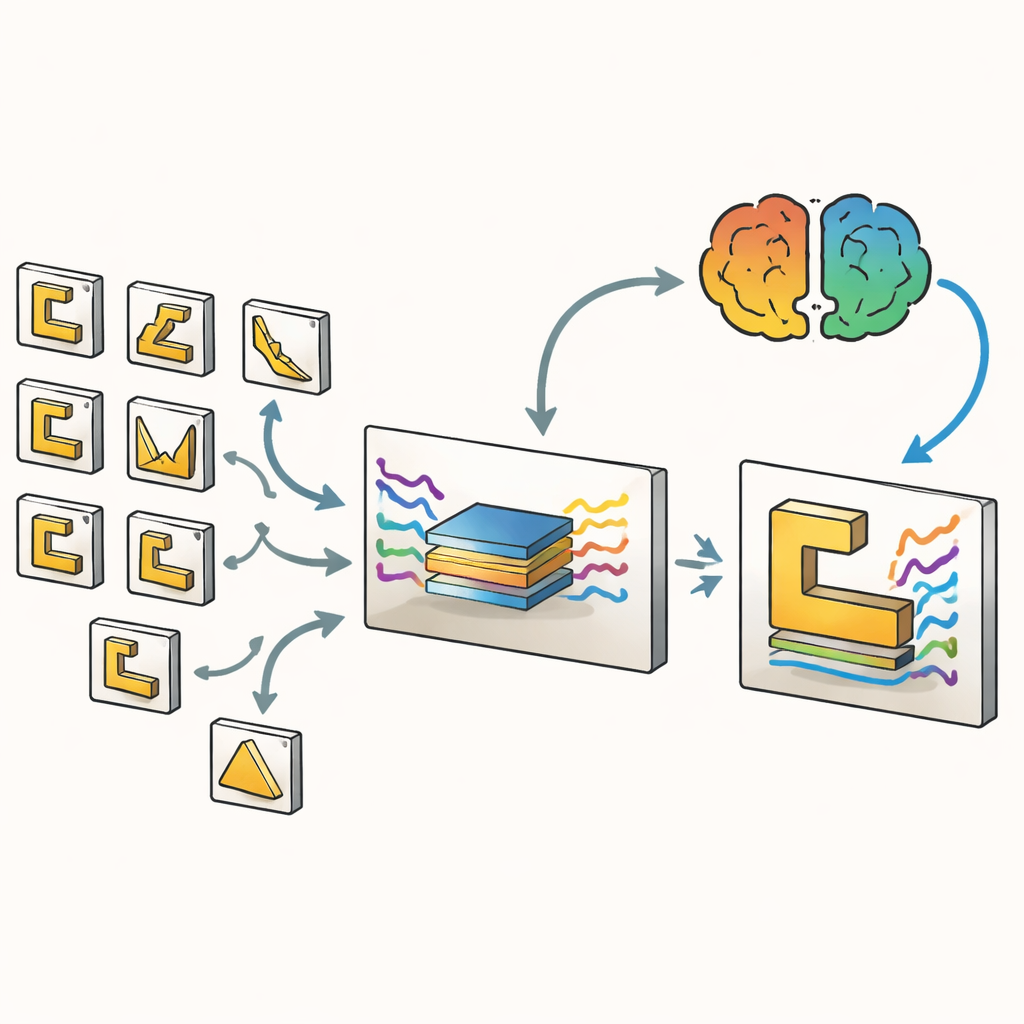

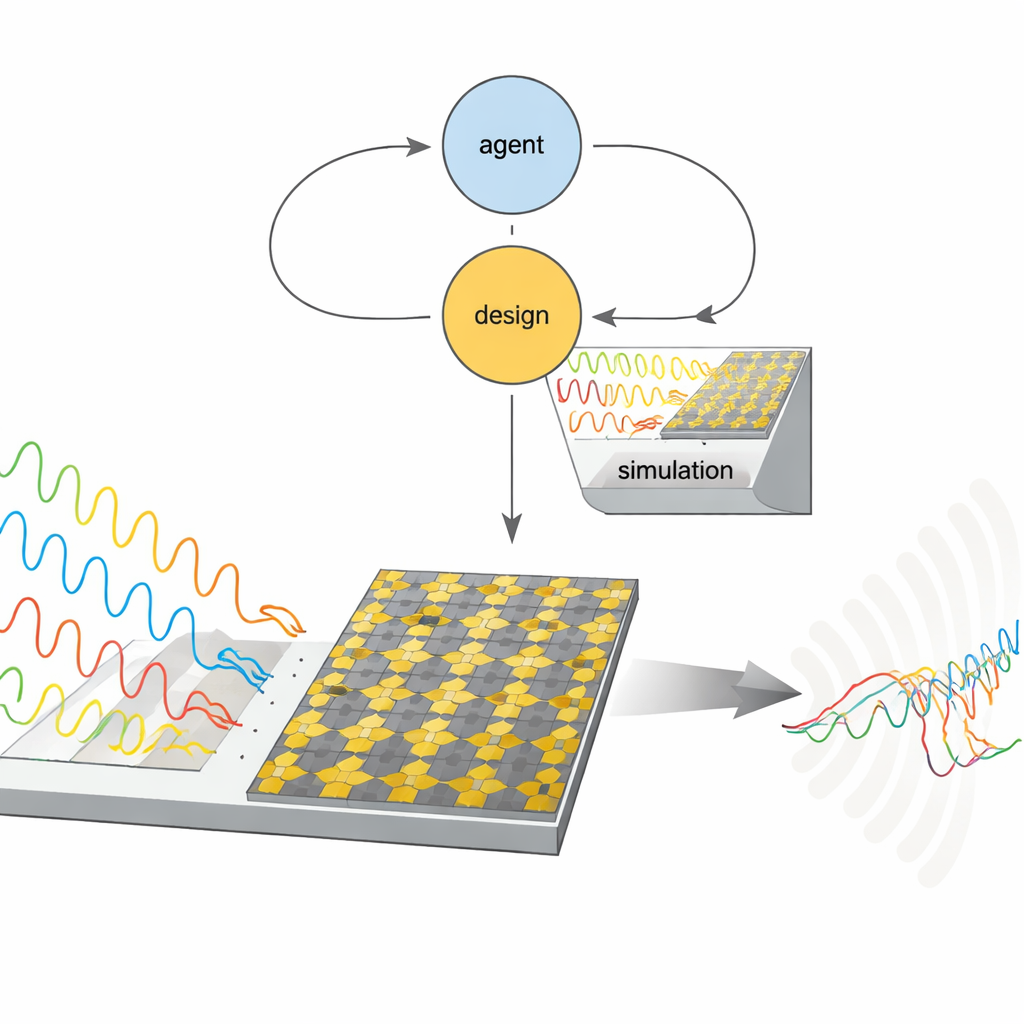

Traditioneel passen ingenieurs metamateriaalontwerpen aan met handmatige parameterscans of heuristische zoekmethoden zoals genetische algoritmen. Deze benaderingen kunnen traag, rekenintensief en gevoelig voor beginwaarden zijn, vooral wanneer er veel geometrische instellingen zijn. De auteurs wenden zich in plaats daarvan tot een reinforcement learning-methode genaamd Twin Delayed Deep Deterministic Policy Gradient (TD3). In dit kader stelt een artificiële "agent" een set geometrische dimensies voor de metamateriaalcel voor, evalueert een fysieke simulator hoe goed dat ontwerp golven over een doelband absorbeert of omzet, en krijgt de agent een beloningsscore. Door deze voorstel‑en‑beoordeel lus te herhalen, leert de agent geleidelijk welke patronen het beste werken, zonder expliciete formules of vooraf getrainde surrogaatmodellen.

Een betere golfspoel bouwen

De eerste testopstelling is een ultradunne microgolfabsorber opgebouwd uit L-vormige kopersporen boven een metalen achterlaag, gescheiden door een veelgebruikt printplaatmateriaal. Het doel is sterke absorptie—boven 90 procent—over een zo breed mogelijk frequentiebereik in de Ku- en K-banden die voor satellietverbindingen en radar worden gebruikt. De TD3-agent bestuurt vier belangrijke geometrische kenmerken van het patroon en werkt direct samen met een commerciele elektromagnetische simulator. Opmerkelijk is dat het algoritme al na slechts 23 iteraties convergeert naar een ontwerp dat meer dan 90 procent van de binnenkomende golven absorbeert van 12,2 tot 22,4 gigahertz, een breder bereik dan eerdere handmatig afgestemde of algoritmisch geoptimaliseerde versies met hetzelfde basale lay-out. Aanvullende tests op een andere, geheel-dielektrische lichtabsorber bij optische frequenties tonen dat hetzelfde leerraamwerk ook daar de prestaties kan verbeteren, door de bruikbare band te verbreden terwijl de gemiddelde absorptie toeneemt.

Polarisatie op zijn kop zetten

De auteurs dagen de methode vervolgens uit met een complexere taak: het ontwerpen van een oppervlak dat binnenkomende golven reflecteert terwijl het hun polarisatie over een breed frequentiespectrum omkeert. Ze beginnen vanaf een enkel-laags patroon dat L-vormige kopersporen combineert met een centraal driehoekje bovenop hetzelfde dunne substraat en metalen achterlaag. Opnieuw stelt de TD3-agent de geometrische details bij. Na ongeveer 81 iteraties vindt hij een configuratie die meer dan 90 procent van het gereflecteerde vermogen omzet naar de orthogonale polarisatie van 11,8 tot 24,2 gigahertz—de gehele Ku-band en het grootste deel van de K-band bestrijkend. Simulaties laten ook zien dat deze hoge omzetting behouden blijft voor golven die onder hoeken tot 50 graden op het oppervlak invallen, een gewilde eigenschap voor antennes en stealth-coatings in de echte wereld.

Van simulatie naar de labbank

Om te controleren of deze door AI ontdekte ontwerpen praktisch zijn, fabriceert het team het polarisatie-omkerende oppervlak met standaard fotolithografie op een 40-by-40 array van eenheidscellen. Metingen met hoornantennes en een vectornetwerkanalyzer bevestigen sterke kruisgepolariseerde reflectie over vrijwel dezelfde band als voorspeld door simulaties, met slechts bescheiden verschillen door fabricagetoleranties en de beperkte monsterafmeting. Vergeleken met andere gerapporteerde apparaten behaalt deze enkel-laags structuur vergelijkbare of betere bandbreedte en efficiëntie, terwijl ze compact blijft en geen extra schakelingselementen vereist.

Wat dit betekent voor de toekomst

Door aan te tonen dat een TD3‑reinforcement‑learningagent snel hoogwaardige, fabricageklare metamateriaalontwerpen kan vinden, wijst dit werk op een nieuwe manier van het ontwerpen van apparaten die licht en radiogolven beheersen. In plaats van arbeidsintensief designruimten handmatig te doorzoeken, kunnen onderzoekers een doel definiëren—zoals breedbandabsorptie of robuuste polarisatieconversie—en het leeralgoritme het enorme landschap aan mogelijkheden laten doorzoeken. De benadering is algemeen genoeg om zich uit te breiden voorbij absorbers en polarizers naar vele andere fotonische en microgolfcomponenten, wat innovatie kan versnellen in alles van laagprofielantenneontwerpen tot optische sensoren en energieoogstende oppervlakken.

Bronvermelding: Mahmoud, B.E., Ali, T.A., Obayya, S.S.A. et al. Optimization of broadband metamaterial absorber using twin delayed deep deterministic policy gradient reinforcement learning technique. Sci Rep 16, 12745 (2026). https://doi.org/10.1038/s41598-026-41716-8

Trefwoorden: metamateriaal-absorbeerder, polarisatieomzetter, ontwerp met reinforcement learning, breedband microgolfapparaten, fotonicaconfiguratie
