Inverse ontwerp van een ultra‑breedband end‑fire geribde half‑mode golfgeleider (G‑HMWG) antenne gebaseerd op de CNN‑benadering

Slimme antennes voor de draadloze wereld

Onze telefoons, auto’s en huishoudelijke apparaten zijn allemaal afhankelijk van kleine metalen structuren die antennes worden genoemd om signalen te zenden en te ontvangen. Naarmate we snellere data, scherpere radar en slimmere sensoring vragen, moeten deze antennes over bredere frequentiebanden werken terwijl ze compact en efficiënt blijven. Dit artikel laat zien hoe het combineren van traditionele antennetechniek met moderne kunstmatige intelligentie een compacte, hoog‑presterende antenne kan opleveren die geschikt is voor next‑generation draadloze en radar systemen in de 6–10 GHz band.

Waarom end‑fire antennes ertoe doen

Veel geavanceerde systemen — zoals kort‑bereik radar voor auto’s, bewegingssensoren en point‑to‑point draadloze verbindingen — hebben antennes nodig die energie sterk in één hoofdrichting sturen in plaats van overal te uitzenden. Deze worden end‑fire antennes genoemd omdat ze voornamelijk uit één uiteinde stralen, zoals een zaklampstraal. Conventionele ontwerpen, waaronder klassieke Yagi‑antennes en verschillende moderne varianten, dwingen ingenieurs vaak tot compromissen tussen drie kernkenmerken: hoge versterking (een sterke bundel), brede frequentiedekking en compacte afmetingen. Verbeter je er één, dan lijden de andere meestal. Vroegere ontwerpen werkten vaak slechts over een smalle frequentieslice, vereisten lange metalen structuren of leverden slechts matige signaalsterkte.

Een nieuw soort compacte antenne

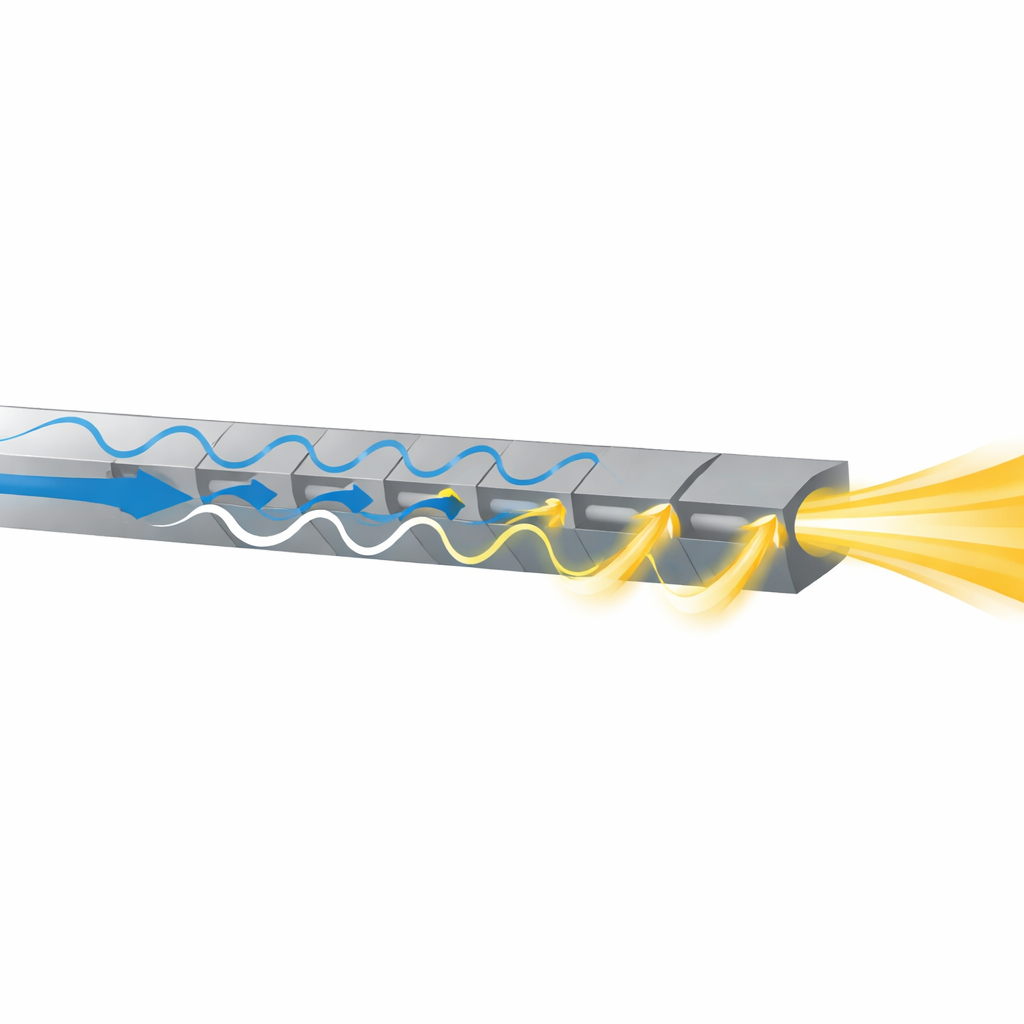

De auteurs richten zich op een speciale structuur die een geribde half‑mode golfgeleider wordt genoemd. Simpel gezegd is het een metalen kanaal dat radiogolven langs zijn lengte geleidt, met zorgvuldig uitgesneden groeven aan één zijde. Deze groeven vertragen en lekken de golf op een gecontroleerde manier, zodat de energie geleidelijk langs de antenne ontsnapt en samenkomt in een sterke bundel aan het verre uiteinde. Door een basis „unit cell” — een klein segment van het geribde kanaal — te herhalen, bouwen ze een multi‑cell antenne die kan worden afgestemd door slechts een paar geometrische knoppen aan te passen: vooral hoe diep elke groef is en hoe ver de groeven van elkaar liggen. Deze details goed krijgen is cruciaal om de bundel te vormen en stabiel te houden over veel frequenties, maar het handmatig of met brute‑force simulaties verkennen van alle mogelijke combinaties is buitengewoon tijdrovend.

Hoe kunstmatige intelligentie helpt de vorm te ontwerpen

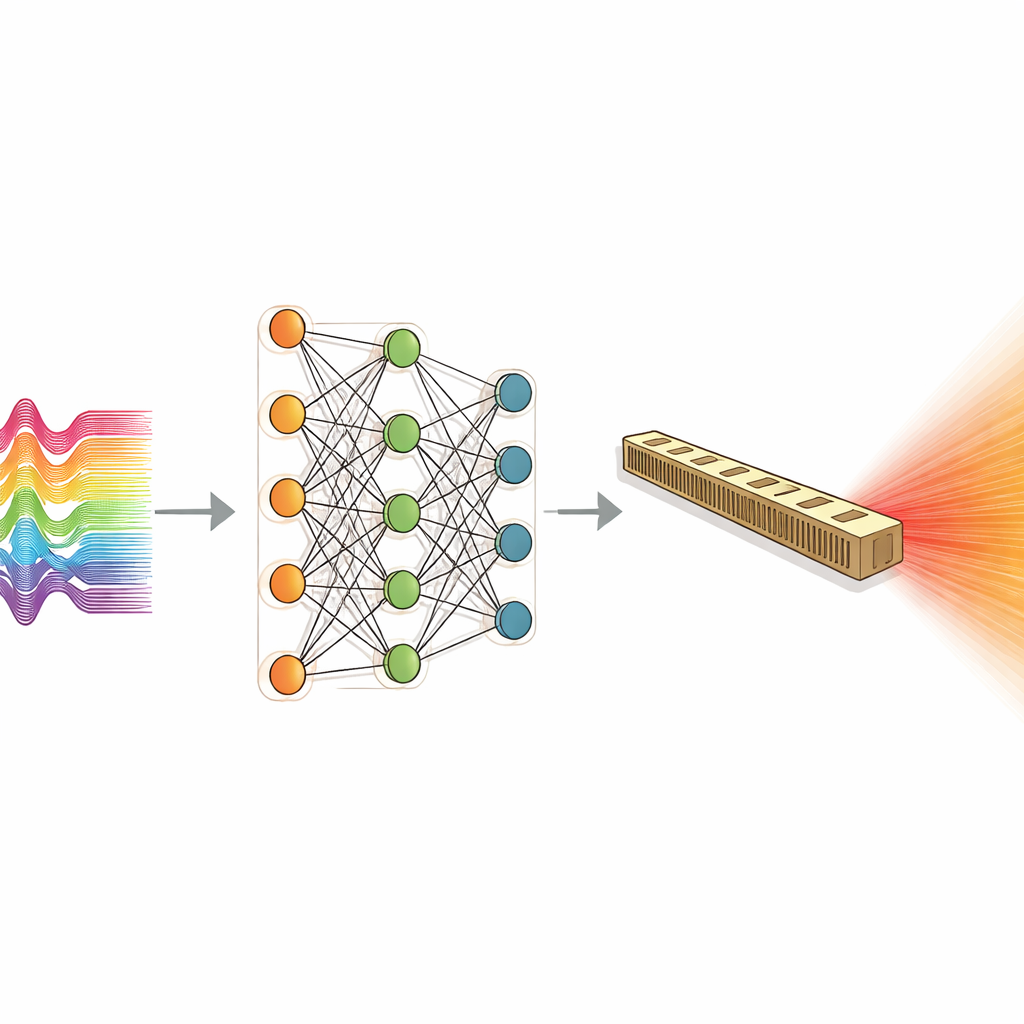

In plaats van traag duizenden ontwerpmogelijkheden door te lopen, trainen de onderzoekers een eendimensionaal convolutioneel neurale netwerk, een type deep‑learning model dat veel wordt gebruikt om patronen te herkennen. De invoer voor dit netwerk zijn geen eenvoudige samenvattende getallen, maar volledige stralingspatronen — hoe de antenne straalt onder vele hoeken en frequenties. Vanuit deze patronen leert het netwerk de beste waarden voor groefdikte en groefafstand te voorspellen die een compacte structuur met een zuivere, voorwaarts gerichte bundel opleveren. Om dit „inverse design” instrument te bouwen, voeren ze eerst ongeveer 400 hoognauwkeurige elektromagnetische simulaties uit, waarbij alleen de twee sleutelafmetingen worden gevarieerd. Deze simulaties vormen een trainingsset die het netwerk leert hoe vormveranderingen de bundel beïnvloeden, waarna het model direct geoptimaliseerde afmetingen kan voorstellen zonder verdere zware berekeningen.

Van virtueel ontwerp naar hardware in de echte wereld

Met de door AI voorspelde geometrie ontwerpt en fabriceert het team een echte antenne die werkt tussen 6 en 10 GHz, een bereik dat vaak wordt gebruikt voor X‑band radar en ultra‑breedbandverbindingen. Het resulterende apparaat is opmerkelijk compact — ongeveer een derde korter dan vergelijkbare eerdere ontwerpen — maar behoudt toch een sterke, sterk directionele bundel in de end‑fire richting. Metingen tonen aan dat de antenne efficiënt vermogen van zijn voedingslijn opneemt, een piekversterking boven ongeveer 11 dBi behoudt en ongewenste zijlobben (strooibundels in andere hoeken) goed onderdrukt. Even belangrijk: de vorm van de hoofd­bundel blijft stabiel over het hele werkingsgebied, waarmee een veelvoorkomende zwakte van veel end‑fire antennes — dat de bundelrichting met de frequentie verschuift — wordt aangepakt.

Wat dit betekent voor toekomstige apparaten

Voor niet‑specialisten is de kernboodschap dat kunstmatige intelligentie kan fungeren als een krachtig ontwerpassistent voor complexe elektromagnetische hardware. Door te leren van een relatief kleine maar goed gekozen set simulaties, kan het neurale netwerk in omgekeerde richting de antennevorm bepalen die nodig is om een gewenst stralingspatroon te bereiken. Deze benadering verkort de ontwerptijd drastisch — met ongeveer 90–95% vergeleken met traditionele trial‑and‑error optimalisatie — terwijl ze een kleinere, capabelere antenne oplevert. Naarmate draadloze, radar‑ en sensingsystemen veeleisender worden, kunnen dergelijke AI‑gestuurde ontwerpmethoden ingenieurs helpen snel aangepaste antennes te ontwikkelen voor alles, van slimere auto’s tot next‑generation communicatielinks.

Bronvermelding: Rezaei, M., Nooramin, A.S. Inverse design of an ultra-wideband endfire grooved half-mode waveguide (G-HMWG) antenna based on the CNN approach. Sci Rep 16, 11660 (2026). https://doi.org/10.1038/s41598-026-41442-1

Trefwoorden: end‑fire antenne, ultra‑breedband radar, golfgeleider technologie, AI antenneontwerp, convolutionele neurale netwerken
