Analyse van de beweging van permanente GNSS-stations in Spanje met directionele statistiek

Waarom kleine verschuivingen in de Spaanse ondergrond ertoe doen

Ook wanneer de grond stevig onder onze voeten aanvoelt, beweegt het land langzaam. Deze studie laat zien hoe een netwerk van satellietgekoppelde sensoren verspreid over Spanje bewegingen kan detecteren van slechts enkele micrometers per dag—fracties van de dikte van een mensenhaar. Door deze subtiele verschuivingen om te zetten in overzichtelijke grafieken, tonen de auteurs hoe Spanje meebeweegt met de Euraziatische tektonische plaat en jaarlijks een paar centimeter naar het noordoosten verschuift. Ze demonstreren ook open tools die dit soort analyse toegankelijker maken voor meer dan alleen gespecialiseerde statistici.

Satellieten die de grond volgen

Moderne navigatiesystemen zoals GPS, Galileo, GLONASS en BeiDou zijn vooral bekend om auto’s en smartphones te leiden, maar dezelfde signalen stellen wetenschappers in staat om dag na dag de precieze positie van vaste ontvangers op de grond te volgen. Spanje heeft een dicht netwerk van dergelijke permanente stations, waarvan vele deel uitmaken van het Europese EUREF-systeem, dat hoogwaardige, lange-termijn gegevens levert over hoe de positie van elk station in de loop van de tijd verandert. Deze data zijn van onschatbare waarde voor het monitoren van de stabiliteit van gebouwen en bruggen, het controleren van nationale kaarten en, cruciaal, het volgen van de beweging van tektonische platen over de aarde.

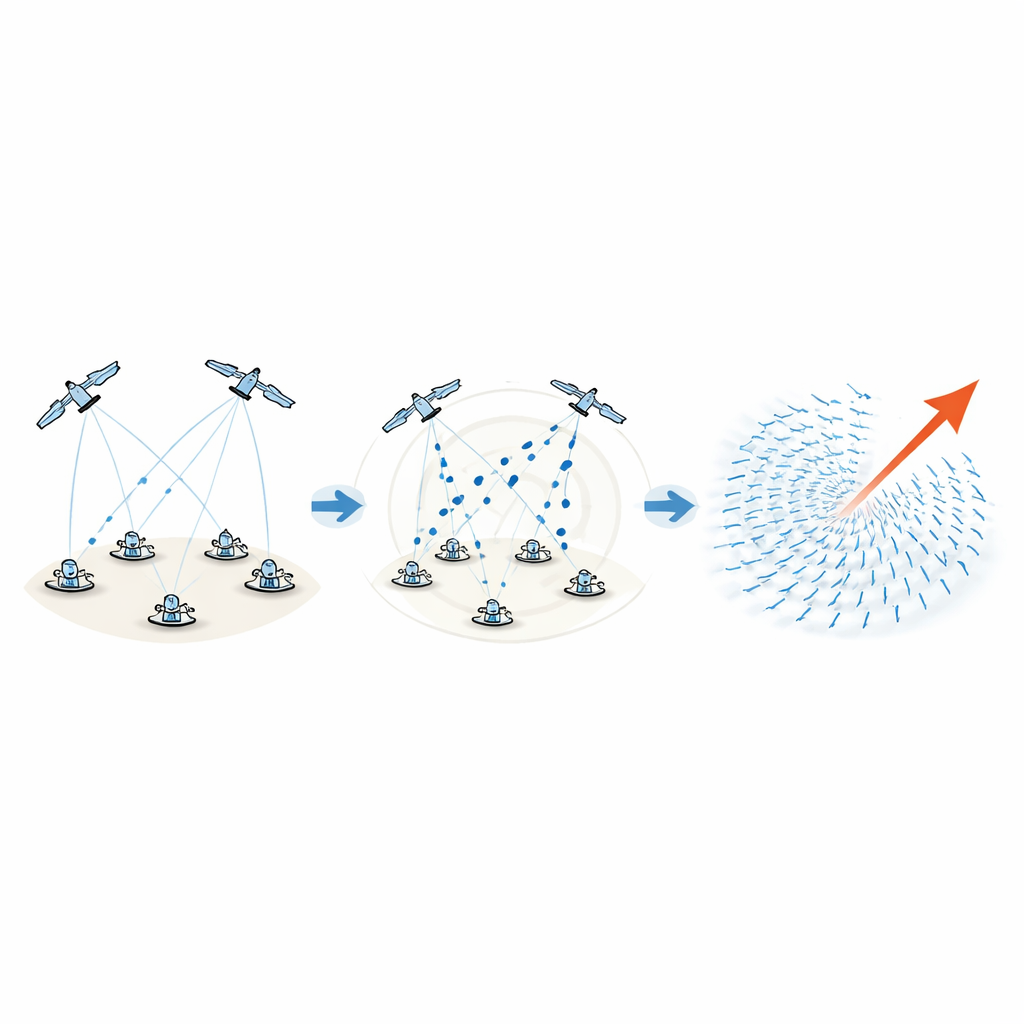

Cirkelbewegingen omzetten in duidelijke patronen

De auteurs richten zich op de richting van stationbewegingen in plaats van alleen op hun grootte, en gebruiken een tak van de statistiek die speciaal voor hoeken is ontwikkeld, bekend als cirkel- of directionele statistiek. In plaats van posities als punten langs een rechte lijn te behandelen, stellen zij zich elke dagelijkse beweging voor als een pijl op een cirkel, gekenmerkt door richting en lengte. Met een open-source Python-bibliotheek genaamd PyCircularStats en bijbehorende tools zetten ze breedte- en lengtegraadmetingen om naar een vlakke kaartprojectie en berekenen ze voor elk station duizenden kleine dagelijkse verplaatsingsvectoren. Deze worden op verschillende manieren gecombineerd om langetermijntrends te onthullen, terwijl visuele diagrammen onderzoekers in één oogopslag laten zien of bewegingen in dezelfde richting liggen of willekeurig verspreid zijn.

Drie manieren om een langzame drift te meten

Om te beschrijven hoe elk station zich over jaren tot decennia beweegt, test het team drie aanvullende strategieën. Eén methode telt eenvoudigweg alle dagelijkse bewegingspijlen op om de nettoverplaatsing van het begin tot het einde van de registratie te verkrijgen. Een tweede strategie vergelijkt de gemiddelde positie tijdens de eerste twee weken van de data met het gemiddelde tijdens de laatste twee weken, waarmee kortetermijnruis wordt gefilterd. Een derde deelt de totale verplaatsing door het aantal metingen om een gemiddelde dagelijkse beweging te schatten die vergelijkbaar moet zijn tussen stations met verschillende dekkingsperioden. Door te onderzoeken hoe deze benaderingen overeenkomen en door te controleren op uitschieters of gaten die in stationlogs zijn vastgelegd, zorgen de onderzoekers ervoor dat ongewone sprongen—zoals die veroorzaakt door apparatuurwisselingen of verplaatsing van het station—niet worden aangezien voor echte tektonische beweging.

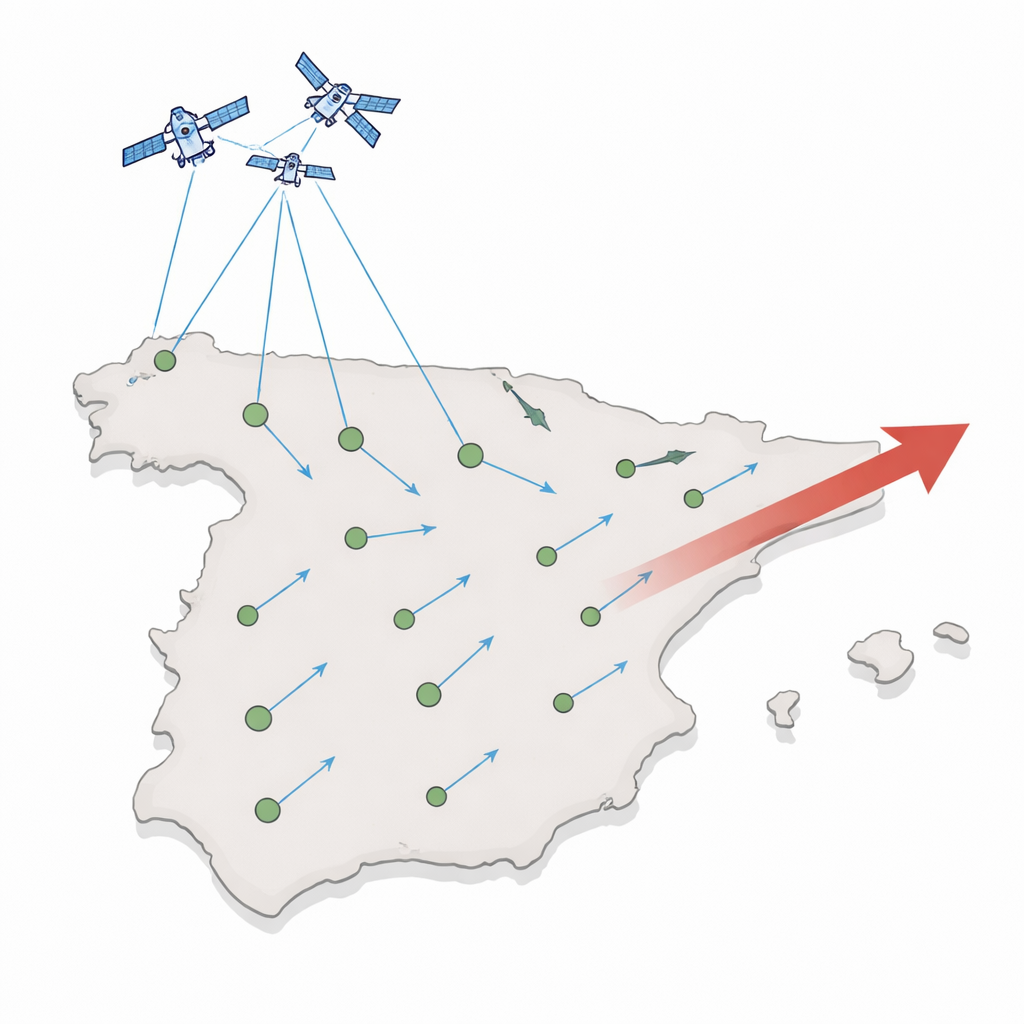

Spanje glijdt gestaag naar het noordoosten

Over 27 langlopende stations verspreid over het Spaanse vasteland en nabijgelegen gebieden vertellen de resultaten een opmerkelijk consistente verhaal. Bijna alle locaties bewegen naar het noordoosten, met dagelijkse bewegingen van rond de 69 micrometer—samen ongeveer 2,5 centimeter per jaar—onder een hoek net boven 41 graden ten opzichte van het oosten. Enkele stations vertonen vreemd gedrag, vaak gekoppeld aan bekende onderbrekingen of hardwarewijzigingen, maar zodra deze zijn meegewogen, komt het patroon overeen met onafhankelijke snelheidsramingen gepubliceerd door EUREF, met typische verschillen van slechts ongeveer 1 procent. Cirkelplots maken het gedrag duidelijk zichtbaar: wolken van kleine blauwe pijltjes die dagelijkse bewegingen voorstellen clusteren rond een enkele rode pijl die de langetermijntrend aangeeft.

Wat dit betekent voor ons bewegende continent

Voor niet-specialisten is de belangrijkste conclusie dat Spanje niet stilstaat: het beweegt soepel mee met de Euraziatische plaat en schuift elk jaar een paar centimeter naar het noordoosten, in overeenstemming met bredere modellen van plaattektoniek. Deze verschuiving is veel te klein om dagelijks te voelen, maar wel van belang voor ultra-precieze cartografie, langdurige monitoring van infrastructuur en het begrijpen van seismische risico’s. Door satellietnavigatiegegevens te combineren met gebruiksvriendelijke, open statistische tools en heldere visualisaties toont de studie hoe iedereen met de juiste data en software—niet alleen experts met propriëtaire programma’s—kan onderzoeken hoe het aardoppervlak constant, zij het stil, beweegt.

Bronvermelding: Broncano, F., Cuartero, A., Rodríguez, P.G. et al. Analysis of the movement of permanent GNSS stations in Spain with directional statistics. Sci Rep 16, 11295 (2026). https://doi.org/10.1038/s41598-026-39548-7

Trefwoorden: GNSS, beweging van tektonische platen, geodesie in Spanje, cirkelstatistiek, EUREF-stations
