Geleidend kobaltgebaseerde afzettingen gegroeid door Cryo-FEBID voor toepassing als bovenaansluitende elektroden in grootschalige moleculaire elektronische apparaten

Schrijven van kleine draadjes met een koude bundel

Moderne elektronica is opgebouwd uit patronen die op chips worden geëtst en gedrukt, maar het verkleinen van apparaten en het bedraden van individuele molecuurlagen dwingt de huidige fabricagetools tot hun grenzen. Dit onderzoek toont hoe een "koude schrijf"-methode snel kleine, elektrisch geleidelijke kobaltcontacten precies daar kan tekenen waar ze nodig zijn, zonder fragiele moleculaire films eronder te beschadigen. Het werk brengt moleculaire schakelingen een stap dichter bij praktische, grootschalige apparaten die op een dag conventionele siliciumtechnologie kunnen aanvullen.

Waarom nieuwe manieren van tekenen van schakelingen nodig zijn

Traditionele chipproductietools vertrouwen op meerdere bewerkingsstappen, tijdelijke resistlagen en verhitten, die allemaal traag, complex en soms onbruikbaar worden wanneer structuren krimpen naar de nanoschaal of wanneer het onderliggende materiaal gevoelig is. In de moleculaire elektronica, waar een enkele laag zorgvuldig gerangschikte moleculen stroom draagt tussen twee metalelektroden, is de grootste uitdaging het maken van het bovenste contact: energetische metaalatomen kunnen door de moleculen heen slaan of ze herschikken, wat kortsluitingen veroorzaakt en de prestaties van het apparaat verpest. Zachtere alternatieven bestaan, zoals vloeibare metalen of chemisch gevormde contacten, maar die zijn vaak lastig in grootte en vorm te beheersen, wat het moeilijk maakt schakelingen met precieze geometrieën te ontwerpen.

Een koude, directe-schrijfbenadering

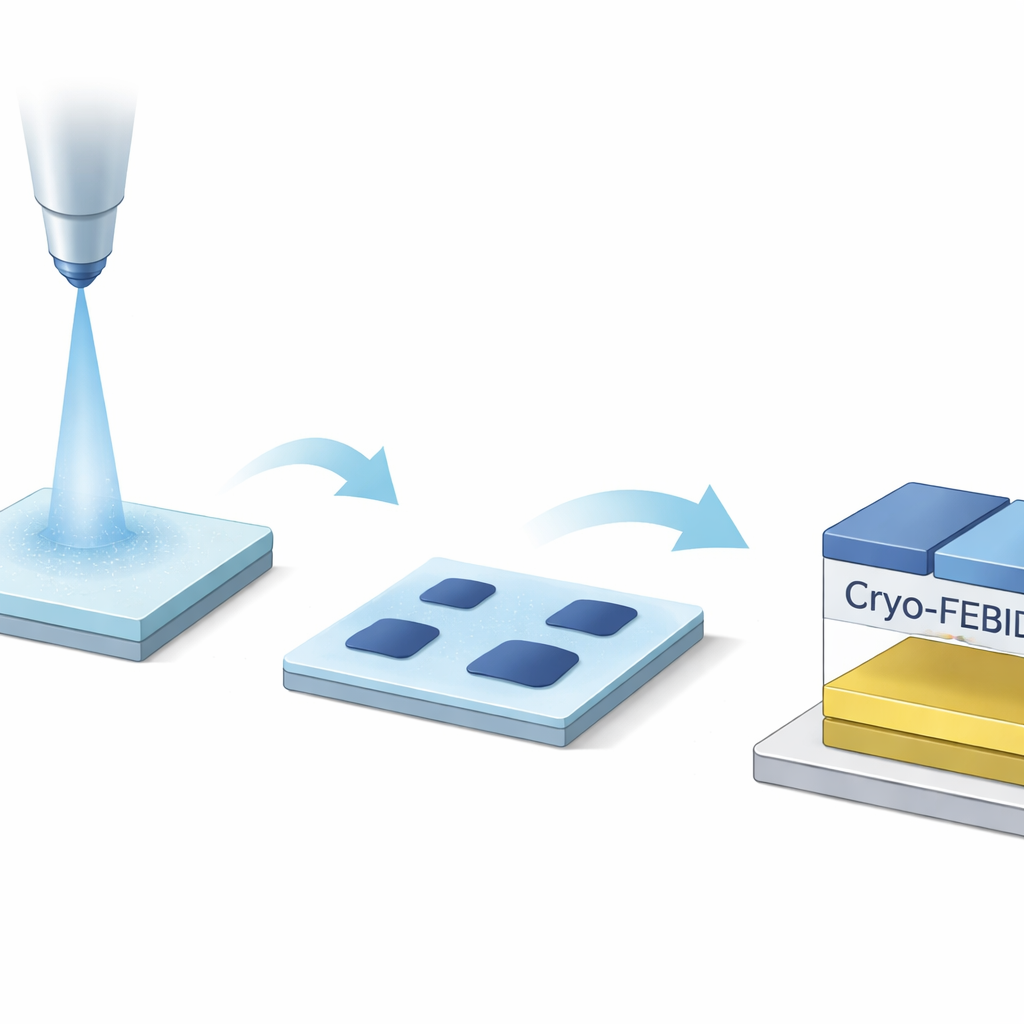

De hier onderzochte techniek, Cryo-FEBID genoemd, verandert een gefocusseerde elektronenbundel in een nanoschaal "pen." Eerst wordt de chip ver onder het vriespunt gekoeld en overspoeld met een damp van een kobaltbevattend molecuul, dat condenseert tot een dunne bevroren laag. Wanneer de smalle elektronenbundel over geselecteerde gebieden scant, breekt zij deze moleculen lokaal af en blijft er een kobaltrijke vaste afzetting achter. Vervolgens verwijdert zachte verwarming het onaangetaste bevroren materiaal, waardoor een geplooid kobaltpatroon direct op het oppervlak tevoorschijn komt. Omdat elektronen een veel lagere impuls hebben dan ionen of verdampte metaalatomen, en omdat het grootste deel van hun energie door de bevroren laag wordt geabsorbeerd, is het proces veel minder schadelijk voor wat eronder begraven ligt.

De afzettingen geleidend en controleerbaar maken

De auteurs stemden systematisch af hoe deze kobaltafzettingen groeien en elektriciteit geleiden. Door te variëren hoe ver het gasmondstuk van het monster zat, stelden ze de dikte van de bevroren laag in en daarmee de uiteindelijke hoogte van de afzetting. Door de totale elektronen-dosis te veranderen, modificeren ze het metaalgehalte en de resistiviteit van het kobalt–koolstofcomposiet dat zich vormt. Ze ontdekten dat boven een bepaalde dosis de afzettingen zich als goede metalen gedroegen, met resistiviteitswaarden vergelijkbaar met andere praktische contactmaterialen, terwijl ze toch binnen enkele minuten over gebieden van tientallen tot honderden vierkante micrometers werden geschreven. Microscopen en chemische analyses bevestigden dat hogere doses dikkere, uniformere en kobalt-rijkere structuren produceerden zonder grote defecten te introduceren.

Zacht contact maken met een enkele molecuullaag

Om te testen of deze benadering werkelijk werkende moleculaire apparaten kan maken, bouwde het team verticale "sandwich"-structuren bestaande uit een gouden onderelektrode, een enkele molecuurlaag en een kobalt bovenelectrode gegroeid door Cryo-FEBID. De moleculen werden gekozen vanwege hun draadachtige gedrag en chemische eindgroepen die goed aan kobalt binden, wat helpt de stroom over de interface te laten passeren. Atomaire-krachtmicroscopie en oppervlaktemetingen toonden aan dat de molecuullaag uniform bleef en intact bleef, zelfs na blootstelling aan de elektronenbundel en het precursor-gas. Toen de kobaltcontacten erboven werden geschreven, lieten de resulterende apparaten de karakteristieke niet-lineaire stroom–spanningscurve zien die men verwacht voor dergelijke metaal–molecuul–metaalsystemen, en de stroom schaalde op een redelijke manier met de contactoppervlakte. Ongeveer driekwart van de apparaten werkte zoals bedoeld, een concurrend rendement voor grootschalige moleculaire verbindingen.

Moleculaire elektronica dichter bij echte apparaten brengen

Al met al toont de studie aan dat koude, directe-schrijf kobaltcontacten snel kunnen worden gegroeid, goed geleiden en, cruciaal, de onderliggende molecuullagen functueerend laten over relatief grote gebieden. Voor een algemene lezer betekent dit dat onderzoekers leren hoe ze vellen moleculen betrouwbaar kunnen "bedraden" om zich voor te stellen dat ze worden geïntegreerd met standaard micro-elektronica. Omdat dezelfde methode overal op een chip kan worden gestuurd en geen maskers vereist, kan ze ook worden aangepast om andere gevoelige materialen te contacteren, van atomair dunne kristallen tot biologische monsters. Door te bewijzen dat Cryo-FEBID geleidend kobaltfeatures kan produceren zonder extra verwerking, vergroot het werk de gereedschapskist voor toekomstige nanoschaal schakelingen die de precisie van litografie combineren met de unieke eigenschappen van moleculaire en laag-dimensionale materialen.

Bronvermelding: Salvador-Porroche, A., Gómez-González, A., Bonastre, J.M. et al. Conductive cobalt-based deposits grown by Cryo-FEBID for application as top-contact electrodes in large-area molecular electronic devices. Microsyst Nanoeng 12, 153 (2026). https://doi.org/10.1038/s41378-026-01280-7

Trefwoorden: moleculaire elektronica, nanofabricage, kobaltelektroden, cryogene elektronenbundel, bovenaansluitingen
