Dubbele-kamer glas-MEMS-waterstofsensor bij kamertemperatuur mogelijk gemaakt door selectief laser-geïnduceerd etsen

Waarom het volgen van waterstof ertoe doet

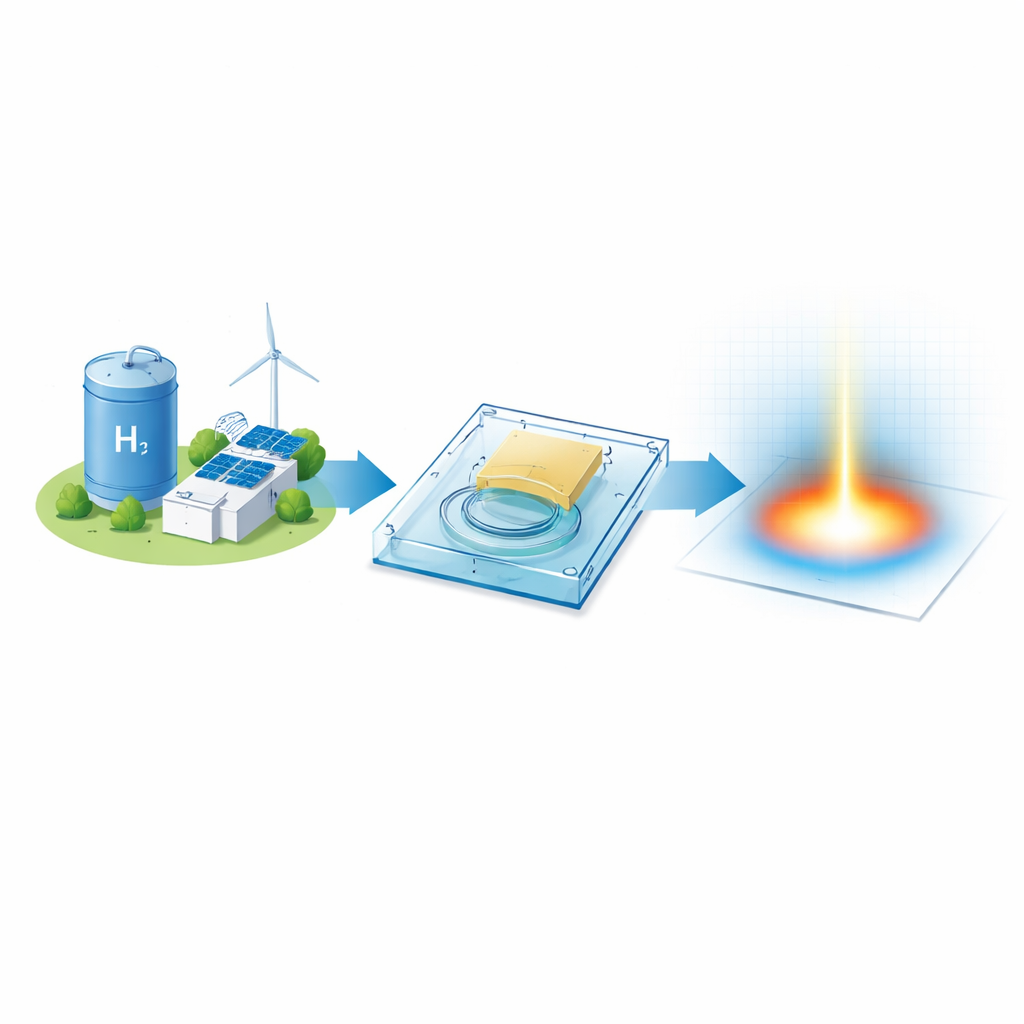

Waterstof verandert van laboratoriumcuriositeit in alledaagse brandstof: het drijft auto's, noodgeneratoren en mogelijk toekomstige huizen aan. Waterstof is echter ook lastig: het kan gemakkelijk lekken, het brandt over een breed concentratiebereik en het is moeilijk zichtbaar of ruikbaar. Dit artikel beschrijft een nieuwe kleine waterstofsensor, gemaakt in glas en kleiner dan een vingernagel, die lekkages bij kamertemperatuur kan opsporen terwijl hij zeer weinig stroom verbruikt. Door slim lege ruimtes in het glas te vormen en een doordacht katalysatorcoating te gebruiken, zetten de auteurs de warmte die vrijkomt bij chemische reacties om in een duidelijk elektrisch signaal—waardoor waterstofbewaking veiliger wordt en makkelijker te integreren in draagbare elektronica en miniatuursystemen.

Klein apparaat, grote veiligheidsfunctie

Conventionele waterstofsensoren moeten vaak warm worden gehouden—boven 200 °C—en verbruiken meer dan 100 milliwatt alleen om gevoelig te blijven, waardoor ze omvangrijk, energie-intensief en moeilijk in telefoons, draagbare apparaten of compacte industriële systemen te integreren zijn. Het team achter dit werk ging die uitdaging aan door zowel het materiaal als de geometrie van de sensor opnieuw te bedenken. In plaats van traditioneel silicium, dat warmte goed geleidt en warmte snel uit het detectiegebied trekt, kozen ze voor glas, een van nature slechte warmtegeleider. Binnen dit glasplatform bouwden ze een microscopisch opgespannen "membraan" dat de sensing-elementen draagt en blootstaat aan waterstof in de omringende lucht. Het doel: het detectiepunt iets warmer houden dan de omgeving met alleen de warmte die vrijkomt wanneer waterstof op het oppervlak reageert, en die kleine temperatuurstijging elektrisch aflezen.

Verborgen holtes in glas uitsnijden

In het hart van het apparaat zit een slimme manier om 3D-structuren in één glasplaat te vormen. De onderzoekers gebruiken ultrakorte laserpulsen om smalle paden in het glas te verzwakken, en dompelen vervolgens de plaat in een chemisch etsmiddel dat alleen die laser-gemerkte gebieden oplost. In de loop van de tijd groeien veel kleine gaten zijwaarts en samensmelten tot gladde, begraven holtes onder het detectiemembraan. Door twee zorgvuldig geplaatste patronen te schrijven, kunnen ze een "dubbele holte" maken: een dieper compartiment direct onder het membraan en een bovenste ringvormige holte die het omringt. Deze gestapelde lege ruimtes onderbreken zijwaartse warmtegeleiding en werken als thermische isolatie voor het actieve gebied. Metalen sporen en kamvormige platina-elektroden worden vervolgens door lasergefreesde openingen aangebracht, en een dunne polymeerlaag wordt gepatroneerd zodat een deel ervan een zwevende brug over de holtes vormt. Ten slotte worden kleine platina-katalysatoreilandjes precies boven de holte geplaatst, waar gas ze gemakkelijk kan bereiken en warmte niet snel kan ontsnappen.

Waterstofwarmte omzetten in een elektrisch signaal

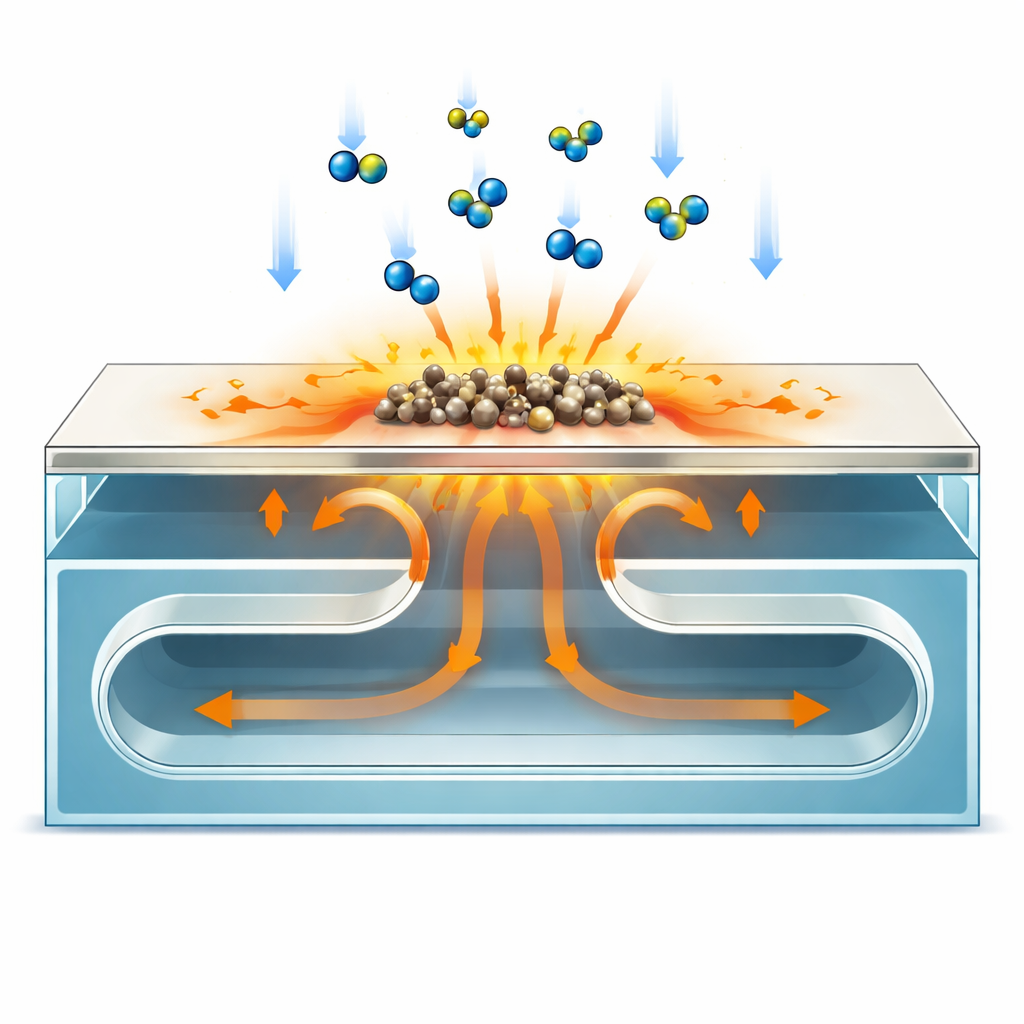

Het detectieprincipe berust op een bekende reactie: waterstof verbrandt, zelfs bij zeer lage concentraties, wanneer het op een katalysatoroppervlak zuurstof ontmoet en daarbij warmte vrijgeeft. Op het membraan zitten platina-nanodeeltjes op speciaal ontworpen stikstof-gedoteerde koolstofsferen, waarvan de oppervlakchemie helpt waterstofmoleculen uiteen te halen en de resulterende atomen te stabiliseren. Deze atomen bewegen—or "spill over"—van het metaal naar het koolstofsubstraat en reageren met daar geadsorbeerde zuurstof, waarbij waterdamp wordt gevormd en extra warmte precies bij het sensoroppervlak vrijkomt. Een platinawederstand eronder reageert op deze microverwarming door zijn elektrische weerstand licht te veranderen. Omdat de dubbele holte en het glas substraat deze warmte vasthouden in plaats van laten weglekken, stijgt de temperatuur op het actieve punt met ongeveer 10 °C vergeleken met een anders identieke vlakke structuur. Die bescheiden verhoging vertaalt zich in ruwweg tienmaal hogere gevoeligheid bij kamertemperatuur zonder extra katalysator of vermogen toe te voegen.

Een betere katalysatordrager ontwerpen

Om de prestaties verder te verbeteren, stemden de auteurs de microscopische koolstofsferen die de platina-deeltjes dragen af. Deze sferen worden gemaakt door melamine-formaldehydehars zorgvuldig te verhitten zodat het krimpt tot stikstofrijke, poreuze koolstof zonder in te storten. Door het beginrecept aan te passen, produceerden ze meerdere versies met verschillende poriegroottes, oppervlakten en chemische groepen. Metingen toonden aan dat één versie, aangeduid als NCS-1, een zeer hoge oppervlakte, kleine poriën en een hoog gehalte aan specifieke stikstof- en zuurstofsites combineerde die bijzonder goed zijn in het stabiliseren van waterstofatomen. Met platina beladen gaf deze drager sterkere en meer lineaire responsen op waterstof dan andere varianten. Hij toonde ook duidelijk voorkeur voor waterstof ten opzichte van veelvoorkomende stoorgassen zoals ethanol, methanol, aceton, zwaveldioxide en stikstofdioxide, wat zijn selectiviteit benadrukt.

Hoeveel beter is de nieuwe sensor?

Het team vergeleek drie verder identieke sensorchips: één op een vlakke glasplaat, één met een enkele holte onder het membraan en één met het volledige dubbele-holteontwerp. Simulaties en infraroodbeeldvorming bevestigden dat de dubbele-holtechip de warmte het beste vasthield: na een korte verwarmingsimpuls koelde het midden het langzaamst af en bleef het het warmst. Bij coating met de geoptimaliseerde platina-op-koolstofkatalysator leverde de dubbele-holtechip de grootste weerstandveranderingen per eenheid waterstofconcentratie, ongeveer zeven keer hoger dan de vlakke chip bij dezelfde gasdosis en grofweg tien keer gevoeliger in het sleutelconcentratiebereik. Dit werd bereikt terwijl minder platina werd gebruikt dan bij veel andere geavanceerde waterstofsensoren en met snelle, omkeerbare reacties bij kamertemperatuur, wat aantoont dat slimme thermische vormgeving brute krachtverwarming of zware katalysatorlading kan vervangen.

Wat dit betekent voor alledaags waterstofgebruik

Voor niet-specialisten is de conclusie eenvoudig: door kleine lege ruimtes in glas te graveren en die te combineren met een fijn afgestemde katalysator, hebben de auteurs een zeer kleine waterstofalarm gebouwd dat "warm" draait zonder externe verwarming. Dit ontwerp stelt de sensor in staat lekken effectiever te detecteren bij normale kamertemperaturen terwijl het minder energie en minder edelmetaal gebruikt. Omdat het uit één glasplaat met laser-gebaseerde stappen is gemaakt, is het proces ook geschikt voor opschaling en integratie in veel soorten microsystemen. Nu waterstof een gebruikelijker energiedrager wordt, zullen zulke compacte, energiezuinige en zeer gevoelige sensoren essentieel zijn om het gebruik net zo veilig en praktisch te maken als de vandaag vertrouwde brandstoffen.

Bronvermelding: Park, J.Y., Jang, B., Kim, J.Y. et al. Selective laser-induced etching process-enabled double-cavity glass MEMS hydrogen sensor at room-temperature sensitivity. Microsyst Nanoeng 12, 142 (2026). https://doi.org/10.1038/s41378-026-01265-6

Trefwoorden: waterstofgassensor, MEMS, glasmicroholte, katalytische verbranding, detectie bij kamertemperatuur
