Directionele dark-field voor nanoschaal full-field transmissie röntgenmicroscopie

Verborgen patronen zichtbaar maken in alledaagse materialen

Van de sterkte van het glazuur van een kindertand tot de duurzaamheid van geavanceerde composieten: veel belangrijke materiaaleigenschappen worden bepaald door structuren die te klein zijn om met gewone microscopen te zien. Dit artikel introduceert een nieuwe röntgenbeeldvormingstechniek die niet alleen de aanwezigheid van zulke fijne structuren onthult, maar ook de richting waarin ze zijn georiënteerd—op lengteschalen van tientallen nanometers. Die directionele informatie is cruciaal om te begrijpen hoe natuurlijke en door de mens gemaakte materialen zijn opgebouwd en waarom ze falen.

Waarom gewone röntgenbeelden zoveel missen

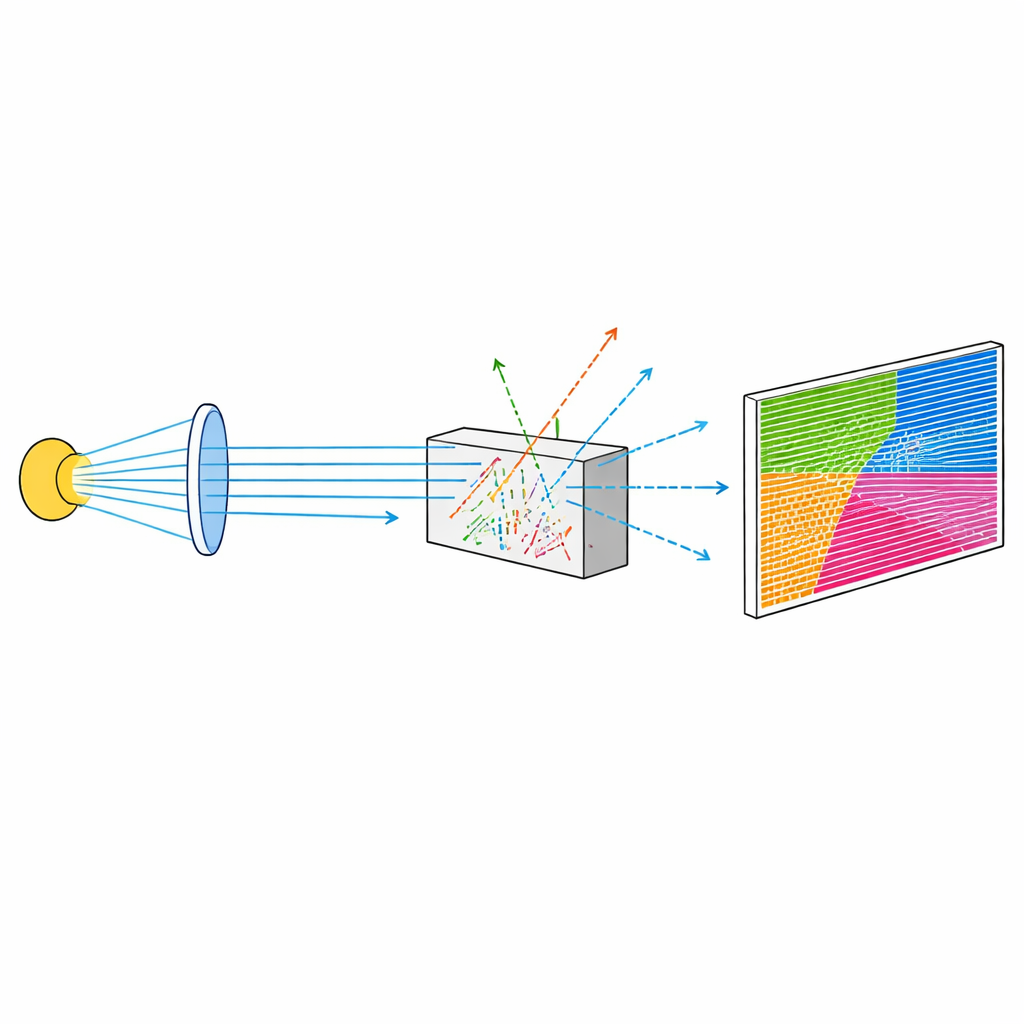

Conventionele röntgenbeelden tonen voornamelijk hoeveel van de bundel wordt geabsorbeerd bij het passeren van een monster. Dat werkt goed voor botten of dichte insluitsels, maar heeft moeite met subtiele kenmerken zoals fijne poriën, kleine scheurtjes of bundels nanokristallen. Om dit te overwinnen ontwikkelden onderzoekers “dark-field” röntgenbeeldvorming, die niet naar de directe bundel kijkt maar naar röntgenstraling die bij zeer ondiepe hoeken wordt verstrooid door kleine interne structuren. Dark-field beelden zijn buitengewoon gevoelig voor inhomogeniteiten die in standaard attenuatie- of fasecontrastbeelden onzichtbaar blijven. Tot voor kort waren directionele dark-field methoden die de oriëntatie van structuren kunnen bepalen echter beperkt tot micrometerschaal en relatief lage resolutie.

Een nieuwe manier om kleine richtingen in kaart te brengen

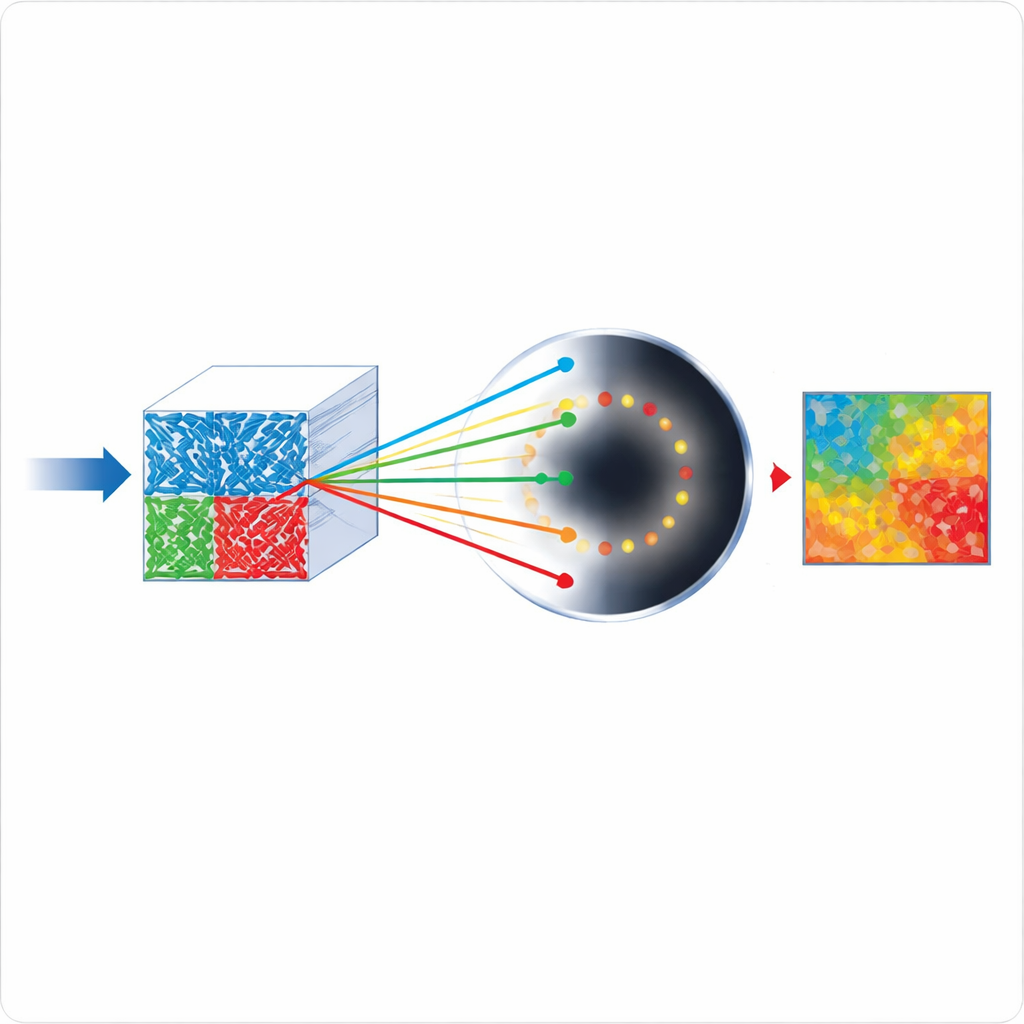

De auteurs breiden directionele dark-field beeldvorming uit naar de nanoschaal met behulp van een full-field transmissie röntgenmicroscoop. Ze doen dit door beweegbare aperturen voor de condenser van de microscoop toe te voegen, waardoor de röntgenbundel wordt opgesplitst in vele kleine bundeltjes. Door selectief delen van de condenser af te dekken laten ze alleen röntgenstralen uit specifieke richtingen het monster belichten. Verstrooide röntgenstralen uit deze geselecteerde richtingen worden vervolgens opgevangen in een gebied dat normaal in de “schaduw” van de microscoopoptiek ligt. Door de meting te herhalen met de condenser van verschillende zijden afgeschermd en de resultaten te combineren, reconstrueert de methode voor elke beeldpixel zowel de sterkte van de verstrooiing als de voorkeursrichting van de onderliggende structuren—zelfs wanneer die structuren kleiner zijn dan de pixel zelf.

Testen met kleine patronen en poreuze zuilen

Om het concept te bewijzen, beeldde het team eerst een goudtestpatroon af in de vorm van een Siemens-ster en fijne lijnparen. In de directionele dark-field beelden kwamen verticale en horizontale kenmerken verschillend tot uiting, afhankelijk van welke zijde van de condenser werd gebruikt, wat duidelijk de afhankelijkheid van verstrooiing van oriëntatie liet zien. Opmerkelijk genoeg leverden lijnparen met kenmerken zo klein als 30–40 nanometer, ver onder de ruimtelijke resolutie van de microscoop, nog steeds een meetbaar directioneel signaal op. De methode kon zelfs inconsistenties detecteren waarbij sommige van deze ultrafijne lijnen waren ingestort. Vervolgens onderzochten de onderzoekers een hiërarchisch nanoporeuze silicazuil, gemaakt door een legering 3D te printen en daarna één component selectief te verwijderen. Het materiaal bevatte grote, langgerekte poriën opgebouwd uit nanometerschaal ligamenten. De directionele dark-field projectie onthulde twee hoofdgebieden in de zuil waar de interne structuur bijna 19 graden draaide. Onafhankelijke fasecontrastbeelden van een plak door dezelfde zuil bevestigden een vergelijkbare rotatie, wat laat zien dat de nieuwe benadering subtiele oriëntatieveranderingen in complexe poreuze materialen kan volgen.

Inzichten in defect tandglazuur

De techniek werd vervolgens toegepast op een zuil glazuur afkomstig van een menselijke tand met molar incisor hypomineralization, een veelvoorkomende aandoening bij kinderen. Glazuur is opgebouwd uit lange, dunne hydroxyapatietkristallen die zijn gebundeld in staafachtige prisma’s. In het directionele dark-field beeld verschenen de buitenranden van deze prisma’s als schubachtige patronen waarvan de oriëntaties duidelijk te scheiden waren. Nog opvallender was dat het signaal binnen de prisma’s van kleur veranderde over het monster, wat aangeeft dat de gemiddelde kristalrichting tussen regio’s met meer dan 20 graden draaide. Dit suggereert dat de methode gevoelig is voor hoe de nanokristallen zelf in elk prisma zijn gerangschikt—informatie die moeilijk te verkrijgen is met andere methoden en mogelijk belangrijk is om te begrijpen waarom ziek glazuur zwakker is. Massieve ondersteunende structuren daarentegen leken donker, wat bevestigt dat het beeldcontrast echt voortkwam uit verstrooiing door nanoschaalse kenmerken.

Kleiner gaan met slimme belichting

Buiten het louter meten van richtingen laten de auteurs zien dat ze kunnen afstemmen welke kenmerkgroottes het sterkst bijdragen aan het dark-field signaal. Door gebruik te maken van het extra schaduwgebied dat ontstaat wanneer grote delen van de condenser worden afgeblokt, vergroten ze het bereik van detecteerbare verstrooiingshoeken. Dit verschuift de gevoeligheid van de methode effectief naar kleinere structuren. Experimenten met een speciaal “elleboog”-testpatroon met lijnparen van 1000 tot 30 nanometer toonden aan dat het openen van de dark-field aperturen in dit uitgebreide schaduwgebied het signaal van de kleinste kenmerken versterkt, tot ongeveer 50 nanometer in de gebruikte opstelling. In principe zouden zorgvuldig ontworpen belichting en aperturen de techniek selectief gevoelig kunnen maken voor gekozen maatbereiken binnen een complex materiaal.

Wat dit betekent voor toekomstige materialen en geneeskunde

Dit werk toont aan dat directionele dark-field röntgenbeeldvorming nu de oriëntatie kan in kaart brengen van structuren van tientallen nanometers breed over relatief grote beeldvelden, met een opstelling die kan worden toegevoegd aan bestaande transmissie röntgenmicroscopen. Het levert informatie die verder gaat dan wat standaard dark-field, attenuatie- of fasecontrastbeelden kunnen bieden, en werkt voor een reeks monsters van vervaardigd nanoporeus silicium tot ziek glazuur. Met helderdere vierdegeneratie-synchrotronbronnen en verbeterde optiek zouden belichtingstijden zo kort kunnen worden dat veranderingen in real time te volgen zijn, bijvoorbeeld wanneer materialen vervormen, scheuren of chemische reacties ondergaan. Uiteindelijk zou dit nanoschaalse “kompas” voor interne structuur een krachtig hulpmiddel kunnen worden voor het ontwerpen van betere biomaterialen, het diagnosticeren van subtiele weefselveranderingen en het optimaliseren van geavanceerde vervaardigde componenten.

Bronvermelding: Wirtensohn, S., Flenner, S., John, D. et al. Directional dark field for nanoscale full-field transmission X-ray microscopy. Light Sci Appl 15, 223 (2026). https://doi.org/10.1038/s41377-026-02263-z
