Volledige-ruimte inverse-ontworpen meta-optica voor complexe vectorgolfvorming van intra-cavity landschappen

Kleine patronen zien met scherpere ogen

Moderne chips, sensoren en quantumapparaten vertrouwen allemaal op het rangschikken van structuren die veel kleiner zijn dan een menselijke haar. Het maken en onderzoeken van zulke piepkleine patronen dwingt licht tot zijn grenzen, omdat gewone lenzen details kleiner dan een bepaalde maat vervagen. Dit artikel introduceert een nieuwe manier om licht te vormen binnen ultradunne optische caviteiten zodat ze betrouwbaar kenmerken kunnen "tekenen" en uitlezen die ver onder de gebruikelijke resolutiegrens liggen, wat scherpere nanofabricage en betere controle over licht in toekomstige fotonische technologieën belooft.

Waarom kleine details zo moeilijk vast te leggen zijn

Licht gedraagt zich dichtbij anders dan op afstand. Wanneer het door open ruimte reist, worden de fijnste details van een afbeelding gedragen door kwetsbare rimpels die evanescentegolven worden genoemd, en die vervagen voordat ze een conventionele lens bereiken. Ingenieurs hebben geleerd deze details gedeeltelijk buiten apparaten terug te winnen met zorgvuldig gevormde oppervlakken, zogenoemde metasurfaces. Maar het vormgeven van het lichtveld binnen een gesloten cavity — zoals de dunne film waarin een patroon wordt vastgelegd — is veel moeilijker gebleken. In deze krappe ruimtes kaatst licht heen en weer tussen grenzen en creëert het een verward web van meerdere reflecties en gepolariseerde componenten waarvan standaard ontwerpmethoden moeite hebben het te beheersen.

Een nieuwe manier om lichtvormende oppervlakken te ontwerpen

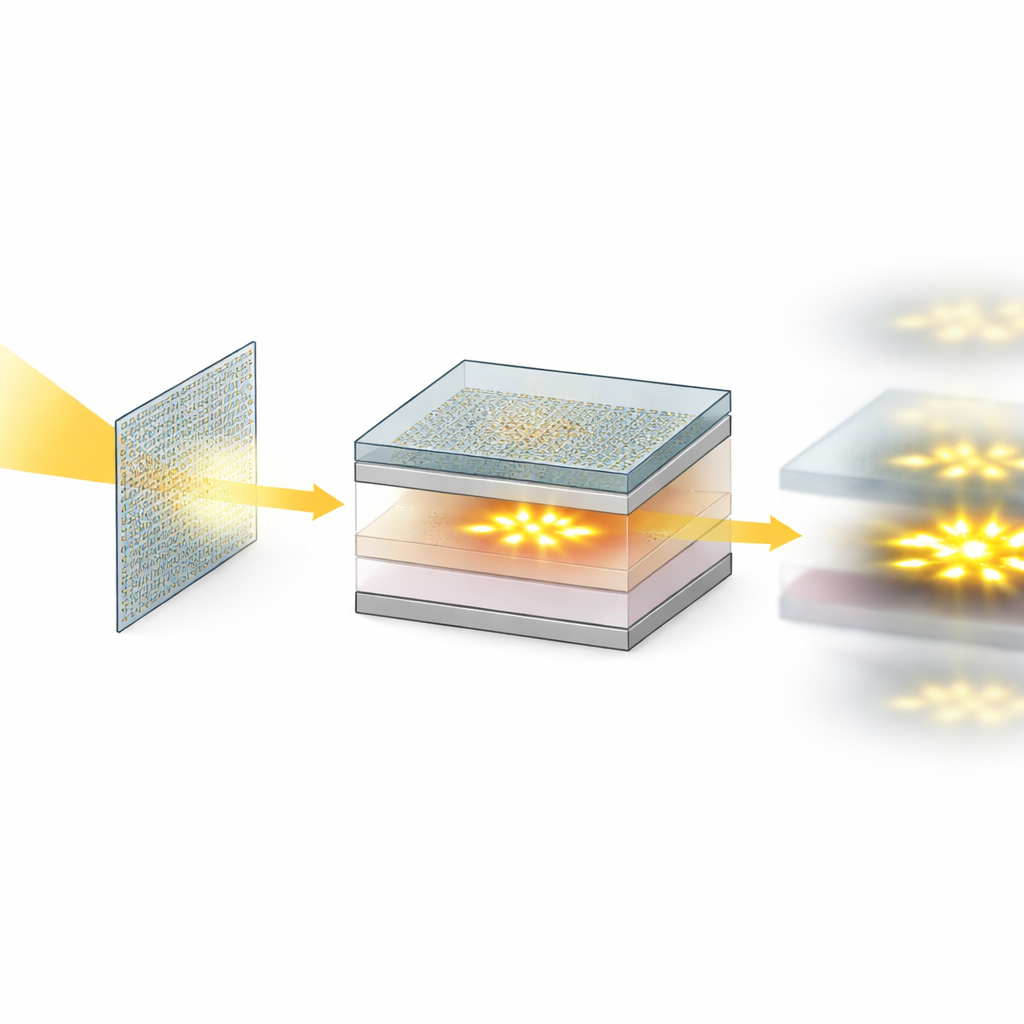

De auteurs presenteren een algemeen ontwerpkader dat dit verwarde lichtveld behandelt als iets wat doelgericht kan worden geleid in plaats van als een hinderlijke bijwerking. Ze gebruiken een wiskundig efficiënte inverse-ontwerpstrategie bekend als de adjoint-methode, hier uitgebreid naar wat zij volledige-ruimte operatie noemen. In plaats van alleen golven te beschouwen die uit een apparaat naar buiten reizen, volgt hun methode alle golven — die voor- en achterwaarts bewegen en in alle relevante richtingen binnen de cavity — terwijl ze tegelijkertijd rekening houdt met de volledige vectoriële aard van licht. Met slechts twee slim gekozen simulaties per ontwerpstap leert het algoritme hoe kleine veranderingen aan een vrij gevormd metasurface-masker het hele driedimensionale lichtlandschap binnenin de cavity zullen hervormen.

Een plasonische superlens omvormen tot een precisiegereedschap

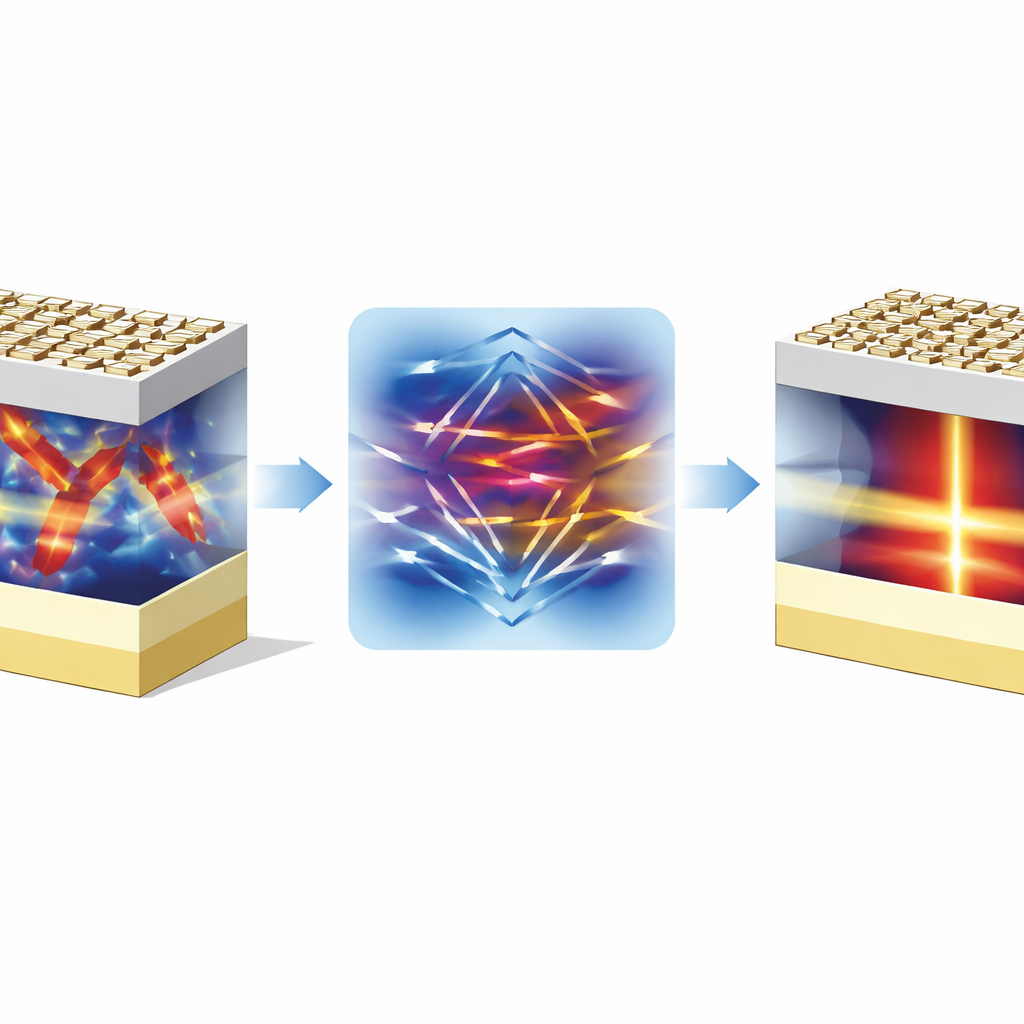

Om de kracht van de methode te demonstreren richt het team zich op een plasonisch "superlens"-systeem dat wordt gebruikt voor nabijveld-lithografie, een techniek die patronen kleiner dan de golflengte van licht kan afdrukken. De opstelling bestaat uit een gepatterniseerd metalen masker, een klein luchtspoor, een dun lichtgevoelig filmlaagje en daaronder een reflecterende metallaag. Metalen bij bepaalde kleuren kunnen de vervagende evanescentegolven in de film versterken, in principe mogelijk makend voor superresolutie. In de praktijk falen bestaande modellen er echter in alle subtiele vervormingen veroorzaakt door sterke koppeling en vectoriële effecten te voorspellen, wat leidt tot vervaagde randen, geslonken hoeken en onbedoelde uitlopers in de geprinte patronen. Door iteratief de nanoschaallay-out van het masker aan te passen met hun volledige-ruimte adjoint-optimalisatie, trainen de auteurs de superlens om deze fouten van binnenuit de cavity te corrigeren.

Schærpere patronen voorbij de diffractiegrens

Met zowel simulaties als experimenten tonen de onderzoekers aan dat hun geoptimaliseerde maskers dramatisch verbeteren hoe goed het geprinte patroon overeenkomt met het beoogde ontwerp, voor een grote verscheidenheid aan vormen — van eenvoudige lijnen en kruisen tot sterren, ringen en zelfs complexe tekst. Een belangrijke prestatiegrootheid, de oppervlaktefoutverhouding, daalt gemiddeld met een factor vijf vergeleken met de begindesigns, terwijl een resolutie van ongeveer een vijfde van de belichtingsgolflengte behouden blijft, of grofweg 70 nanometer bij het violette licht dat hier is gebruikt. Randen worden schoner en nauwkeuriger geplaatst, en de aanpak blijkt robuust tegen bescheiden fabricage-onvolkomenheden en uitlijnfouten.

Deuren openen naar nieuwe lichtgebaseerde technologieën

In wezen toont dit werk aan dat het mogelijk is om algoritmisch het volledige driedimensionale vectorveld van licht binnen een gesloten optische cavity te vormen, in plaats van slechts het golffront dat erin binnenkomt te modelleren. Die capaciteit levert niet alleen scherpere, super-resolved beelden voor nanofabricage op, maar wijst ook naar verfijnde controle over hoe licht interacteert met quantumemitters, kleine lasers en exotische fotonische structuren. Door een praktisch recept te bieden voor volledige-ruimte inverse-ontwerp legt de studie de basis voor een nieuwe generatie meta-optische apparaten die licht met ongekende precisie op de kleinste schalen kunnen beheersen.

Bronvermelding: Xu, M., Sang, D., Pu, M. et al. Full-space inverse-designed meta-optics for complex vector field shaping of intracavity landscapes. Light Sci Appl 15, 187 (2026). https://doi.org/10.1038/s41377-026-02258-w

Trefwoorden: meta-optica, inverse ontwerp, nabijveldbeeldvorming, plasonische resonator, superresolutie lithografie
