Topologie-geoptimaliseerde versterking van Terracottakrijgers gevalideerd door triltafeltests en eindige-elementenanalyse

Een kwetsbaar leger beschermen

De Terracottakrijgers, meer dan tweeduizend jaar begraven en vaak de “achte wereldwonder” genoemd, zijn veel fragieler dan hun stevige houdingen doen vermoeden. Tegenwoordig staan ze in musea en opgravingszalen, bloot aan de zwaartekracht, verouderende materialen en het altijd aanwezige risico van aardbevingen. Deze studie onderzoekt hoe ingenieurs slimme, op maat gemaakte steunen onzichtbaar in deze holle kleifiguren kunnen verbergen, zodat ze veilig en stabiel blijven zonder het beeld voor bezoekers te bederven.

Waarom oude beelden moderne hulp nodig hebben

In tegenstelling tot kleine objecten in vitrines zijn levensgrote Terracottakrijgers hoog, zwaar en staan ze op relatief kleine voetstukken. Na eeuwen ondergronds is hun klei verzwakt en vertoont ze verborgen gebreken. Wanneer ze worden gerestaureerd en tentoongesteld, kunnen hun eigen gewicht en eventuele grondbewegingen krachten concentreren op gevoelige plekken zoals enkels en de onderrand van de rok. Als die krachten te groot worden, kunnen scheuren opnieuw opengaan of kan nieuw schade ontstaan — wat restauratoren “secundaire schade” noemen, schade die na herstel optreedt. Het voorkomen van dit soort falen is cruciaal, want als deze beelden opnieuw breken, is het verlies voor de geschiedenis onherstelbaar.

Slimme steunen ontwerpen met digitale tools

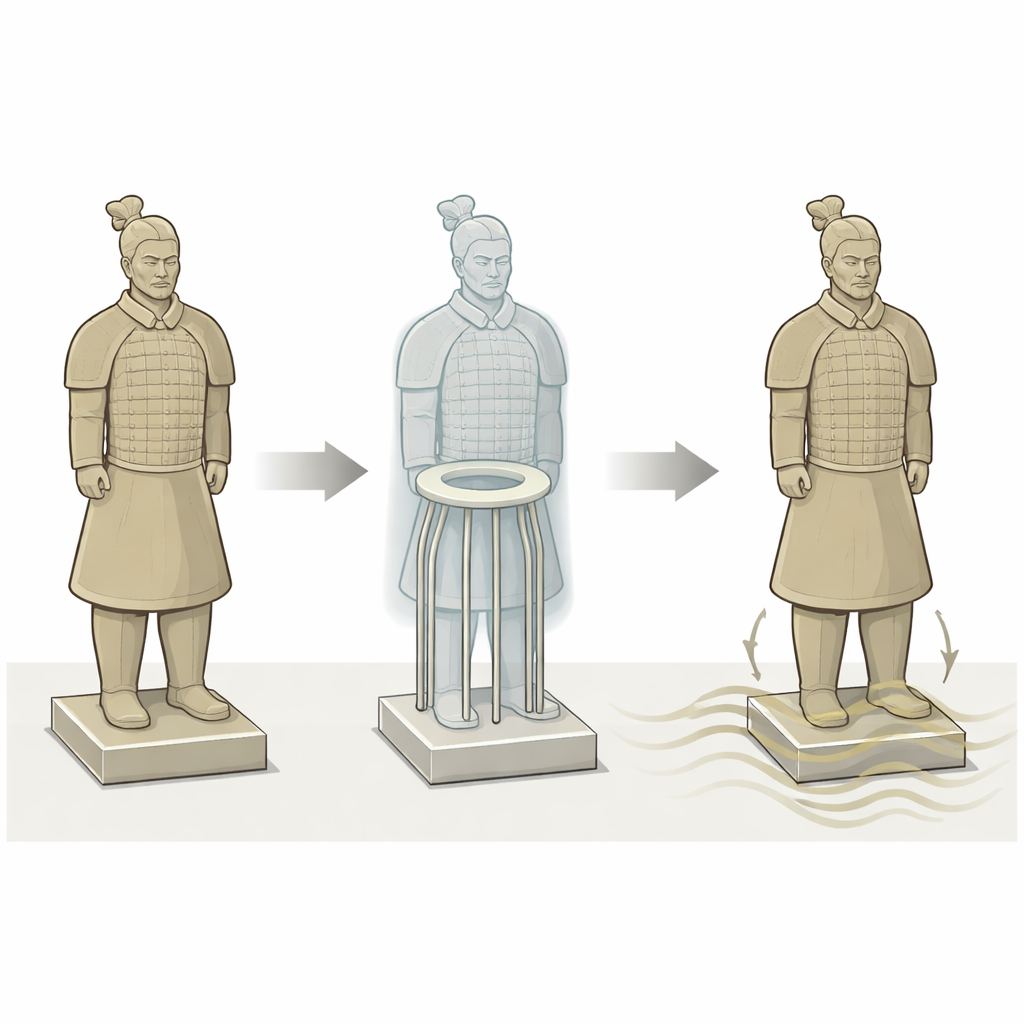

De onderzoekers gebruikten een levensgroot replica als proefobject om een nieuwe manier te testen om interne steunen te ontwerpen. Ze begonnen met het scannen van het beeld met een hoogpreciese 3D-laser, waarmee miljoenen oppervlakpunten werden omgezet in een gedetailleerd digitaal model. Dat model werd vervolgens gebruikt in computersimulaties die berekenen hoe het beeld doorbuigt en waar spanningen zich concentreren onder eigen gewicht en tijdens gesimuleerde aardbevingen. De resultaten bevestigden dat de meest kwetsbare gebieden rond de onderrok, de overgang naar de benen en de enkels liggen. In plaats van te vertrouwen op traditionele, allesomvattende metalen frames, definieerde het team een ringvormige zone onder de rok en vroeg de computer om elk steunmateriaal weg te 'snijden' dat niet strikt noodzakelijk was.

De computer het beste vorm laten vinden

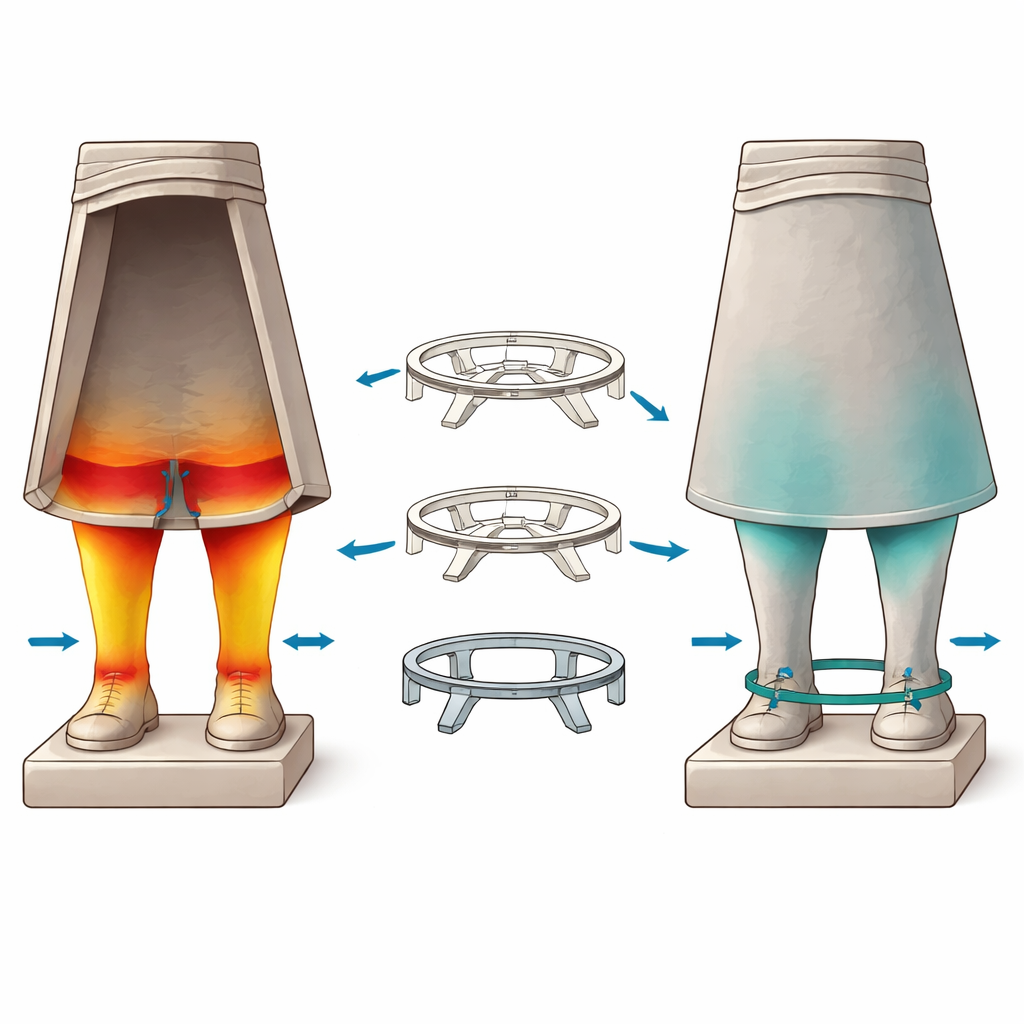

Dit snijproces, topologie-optimalisatie genoemd, werkt als een uiterst gedisciplineerde beeldhouwer. Beginnend vanaf een eenvoudige holle frustumvormige ring doorliep de software vele analysecylci. In elke cyclus sneed het de kleine stukjes weg die het minste belasting droegen en hield het die stukken over die het hardst werkten, terwijl het ook bijhield hoeveel materiaal en sterkte werden gewonnen of verloren. Over tientallen stappen evolueerde de vorm naar een efficiënte, spinachtige ondersteuningsstructuur: een elliptische bovenring verbonden met de basis door acht slanke poten, later vereenvoudigd tot vier stevige stangen die gemakkelijker te fabriceren zijn en minder visueel opvallen. Computermodellen en een meer conventionele optimalisatiemethode waren het erover eens dat deze configuratie de beste algehele ondersteuning bood aan het onderste deel van het beeld, terwijl relatief weinig materiaal werd gebruikt.

Het verborgen schild tegen aardbevingen testen

Om te zien of de geoptimaliseerde beugel het beeld daadwerkelijk beschermde, bouwde het team deze van standaard constructiestaal en plaatste hem in één replica, terwijl een tweede replica onondersteund bleef als controle. Beide werden aan een triltafel geschroefd en blootgesteld aan een bekende aardbevingsregistratie op drie verschillende intensiteiten, tot zeer sterke beving aan toe. Sensoren op de schouders registreerden hoeveel elk beeld bewoog en accelereerde. Zonder beugel zwaaide de replica merkbaar bij het hogere niveau, en werden de versnellingen bij de schouder sterk versterkt vergeleken met de grondbeweging. Met de beugel waren die versnellingen doorgaans gehalveerd en was het zwaaien veel minder dramatisch, terwijl de spanningen in het rokgedeelte met ongeveer veertig procent daalden. Belangrijk is dat geen van beide replica's tijdens de tests zichtbare schade opliep, wat laat zien dat de methode beschermt zonder de klei te overbelasten.

Steunen maken die bijna verdwijnen

Hoewel stalen beugels mechanisch goed werken, zijn ze hard en ondoorzichtig, waardoor ze kwetsbare oppervlakken kunnen krassen en afleiden van het beeld. Het team onderzocht daarom een ruimtevaartkwaliteit kunststof genaamd polycarbonaat, een helder, sterk materiaal dat vaak in veiligheidsglas wordt gebruikt. Met dezelfde optimalisatiestrategie ontwierpen ze een visueel vergelijkbare beugel, maar vervaardigd uit dit transparante plastic. Simulaties toonden aan dat de polycarbonaatversie de aardbevingsgerelateerde bewegingen nog steeds met ongeveer 39 procent reduceerde — iets minder dan staal, maar voldoende om het beeld in de geteste scenario's stabiel te houden. Omdat het plastic veel lichter en minder schurend is en ongeveer 90 procent van het licht doorlaat, biedt het een subtiele steun die bezoekers nauwelijks zien, terwijl het het kunstwerk blijft beschermen.

Nieuwe manieren om oude schatten te beschermen

In gewone bewoordingen laat deze studie zien dat het mogelijk is de Terracottakrijgers een onzichtbaar 'exoskelet' te geven dat precies is toegesneden op hun zwakke plekken. Door 3D-scannen, computersimulaties en slimme materiaalkeuzes te combineren, kunnen conservatoren steunen ontwerpen die stilletjes de last delen met de oude klei, de impact van aardbevingen verzachten en de kans op toekomstige scheuringen verkleinen. Dezelfde workflow kan worden uitgebreid naar andere grote, brosser relicten — zoals keramische standbeelden, stenen figuren of holle houten sculpturen — en biedt een krachtig nieuw instrumentarium om het wereldwijde erfgoed generaties lang veilig te laten blijven staan.
