Analisi numerica e sperimentale della distorsione del flusso indotta dai trasduttori ultrasonici nei misuratori di gas

Perché piccole torsioni del flusso contano per bollette di gas importanti

Il gas naturale viene spesso tariffato in base al volume che attraversa una condotta, e i misuratori di portata ultrasonici sono un metodo diffuso per monitorarlo. Questi dispositivi rilevano impulsi sonori che attraversano il gas e convertono i tempi di transito in una lettura di portata. Tuttavia i sensori che emettono e ricevono il suono disturbano lievemente il flusso che cercano di misurare. Questo studio pone una domanda pratica con conseguenze economiche: di quanto queste piccole perturbazioni alterano la lettura e si possono correggere in modo affidabile?

Tre modi per posizionare i sensori

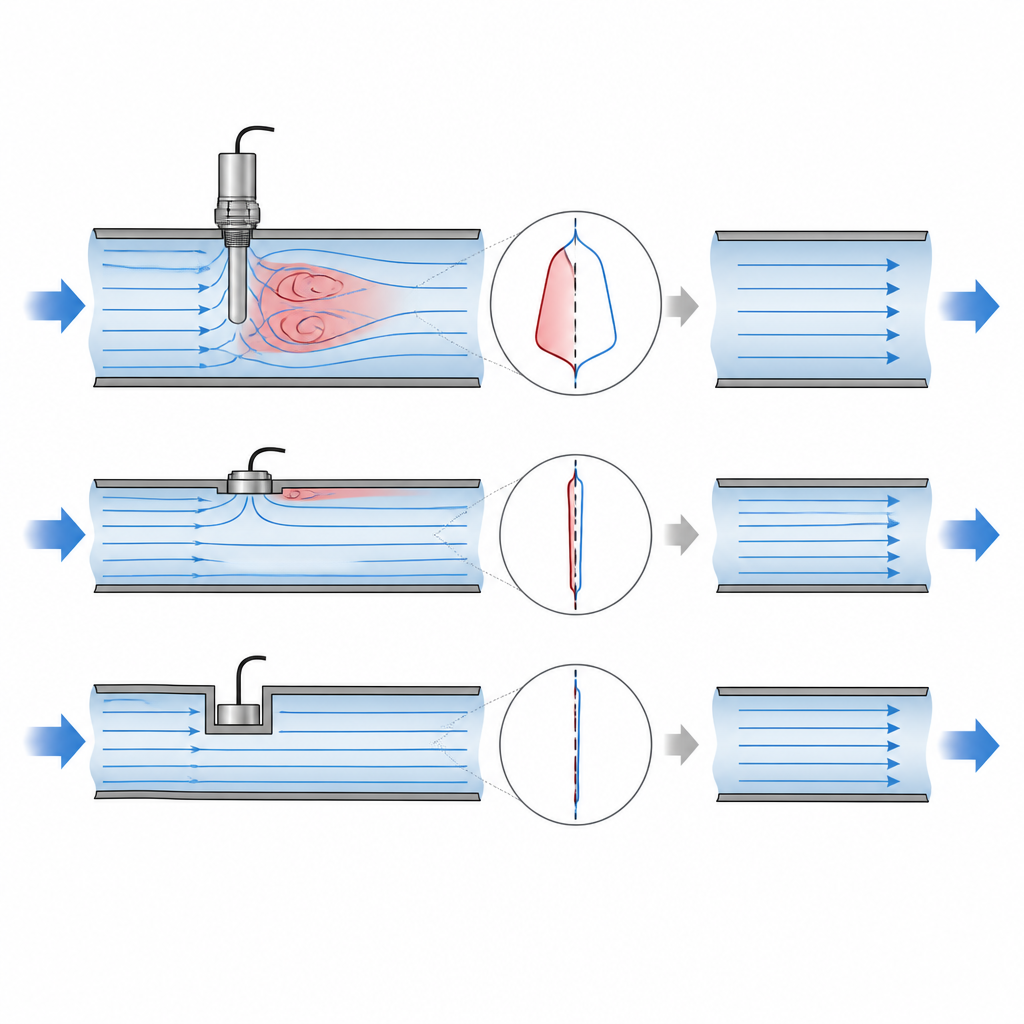

I ricercatori si sono concentrati su tre modi comuni di montare i trasduttori ultrasonici all’interno di una tubazione: sporgendo completamente nel flusso, incassandoli interamente in rientranze nella parete, oppure posizionandoli in modo che tocchino appena la superficie interna lungo una tangente. Utilizzando un modello semplificato di misuratore con una tubazione larga 10 centimetri, hanno seguito come si sviluppa il flusso a monte e a valle dei sensori. I percorsi sonori attraversano la tubazione con un angolo standard di 60 gradi, un compromesso ampiamente usato in industria che bilancia intensità del segnale e sensibilità alla direzione del flusso principale. In tutti i casi il principio di misura di base è lo stesso: più percorsi sonori campionano il flusso e una ricetta matematica combina quei campioni in un’unica portata.

Come il flusso si separa e devia attorno agli ostacoli

Le simulazioni al computer hanno rivelato che il flusso vicino ai trasduttori è ben lontano dall’essere uniforme. Quando un sensore sporge nel flusso, il gas scorre sopra la sua faccia a cuneo, accelera e poi incontra una regione di pressione avversa che stacca lo strato limite e crea sacche vortiche di controflusso dietro il sensore. I sensori incassati scavano piccole cavità dove il gas può ricircolare, formando zone a bassa pressione e vortici all’interno delle scanalature. Anche la disposizione tangente, che non modifica la lunghezza del percorso sonoro, produce vortici più piccoli ma comunque percepibili e moti laterali. In tutte e tre le configurazioni emerge lo stesso schema: controflussi e correnti laterali vicino ai trasduttori rendono la velocità media
