Numerische und experimentelle Analyse der Strömungsverzerrung durch Ultraschallwandler in Gasdurchflussmessern

Warum kleine Strömungsverschiebungen bei hohen Gasrechnungen zählen

Erdgas wird häufig nach dem durch eine Leitung transportierten Volumen berechnet, und Ultraschall-Durchflussmesser sind eine verbreitete Methode zur Erfassung. Diese Geräte lauschen Schallpulsen, die durch das Gas laufen, und wandeln Laufzeiten in eine Durchflussmessung um. Die Sensoren, die den Schall senden und empfangen, stören jedoch leicht den Strom, den sie messen sollen. Die Studie stellt eine praktische Frage mit finanziellen Folgen: Wie stark verfälschen diese kleinen Störungen die Messung, und lassen sie sich verlässlich korrigieren?

Drei Möglichkeiten, die Sensoren zu platzieren

Die Forschenden konzentrierten sich auf drei gängige Montagearten von Ultraschallwandlern im Rohr: vollständig in den Gasstrom hineinragend, vollständig in Wandnuten versenkt oder so angebracht, dass sie die Innenfläche tangential berühren. Anhand eines vereinfachten Modells eines Gaszählers mit einem Rohrdurchmesser von 10 Zentimetern verfolgten sie, wie sich die Strömung vor und nach den Sensoren entwickelt. Die Schallbahnen kreuzen das Rohr in einem standardmäßigen Winkel von 60 Grad — ein in der Praxis weit verbreiteter Kompromiss, der Signalstärke und Empfindlichkeit gegenüber der Hauptströmungsrichtung ausbalanciert. In allen Fällen bleibt das grundlegende Messprinzip gleich: mehrere Schallpfade sondieren die Strömung, und eine mathematische Rezeptur kombiniert diese Messwerte zu einer einzigen Durchflussrate.

Wie Strömung um Hindernisse abreißt und sich umbiegt

Berechnete Simulationen zeigten, dass die Strömung in der Nähe der Wandler alles andere als gleichförmig ist. Wenn ein Sensor in den Strom hineinragt, klettert das Gas über seine keilartige Vorderfläche, beschleunigt und trifft dann auf einen ungünstigen Druckbereich, der die Grenzschicht ablöst und hinter dem Sensor wirbelnde Rückströmungszonen erzeugt. Versenkte Sensoren bilden kleine Hohlräume, in denen sich Gas umwälzen kann und in den Nuten Niederdruckzonen und Wirbel entstehen. Selbst die tangentiale Anordnung, die die Schallweglänge nicht verändert, erzeugt kleinere, aber dennoch bemerkbare Wirbel und seitliche Strömungsanteile. Über alle drei Anordnungen hinweg zeigt sich dasselbe Muster: Rückströmungen und seitliche Ströme in der Nähe der Wandler lassen die vom Schall wahrgenommene mittlere Geschwindigkeit gegenüber der tatsächlichen Gesamtströmung zu niedrig erscheinen.

Das versteckte Bias messen und korrigieren

Um diese Strömungsbilder in Zahlen zu überführen, berechnete das Team die mittlere Geschwindigkeit entlang jedes Schallpfads und verglich sie mit einem ungestörten Referenzabschnitt stromaufwärts. Sie unterteilten jeden Pfad in drei Bereiche: eine stromaufwärts liegende Rezirkulationszone, einen zentralen Kern, in dem die Strömung gedrosselt oder ausgedehnt sein kann, und eine stromabwärts liegende Region mit verbleibenden Asymmetrien. Durch das Aufaddieren von Gewinnen und Verlusten aus jedem Bereich konnten sie erklären, warum der Gesamtfehler durchweg negativ war. Bei herausragenden Sensoren lagen typische Fehler etwa ein bis zwei Prozent unter dem wahren Wert; tangentiale Sensoren zeigten ungefähr zwei bis vier Prozent Abweichung nach unten; vollständig versenkte Sensoren lagen fast zehn Prozent daneben. Die Autoren entwickelten dann einfache Korrekturformeln, die die gemessene Geschwindigkeit entlang eines Pfads mit dessen effektiver Länge und freier Flussbreite in Beziehung setzen — Größen, die zusammen beschreiben, wie viel des Pfads in verzerrten Bereichen liegt.

Die Korrekturen auf die Probe gestellt

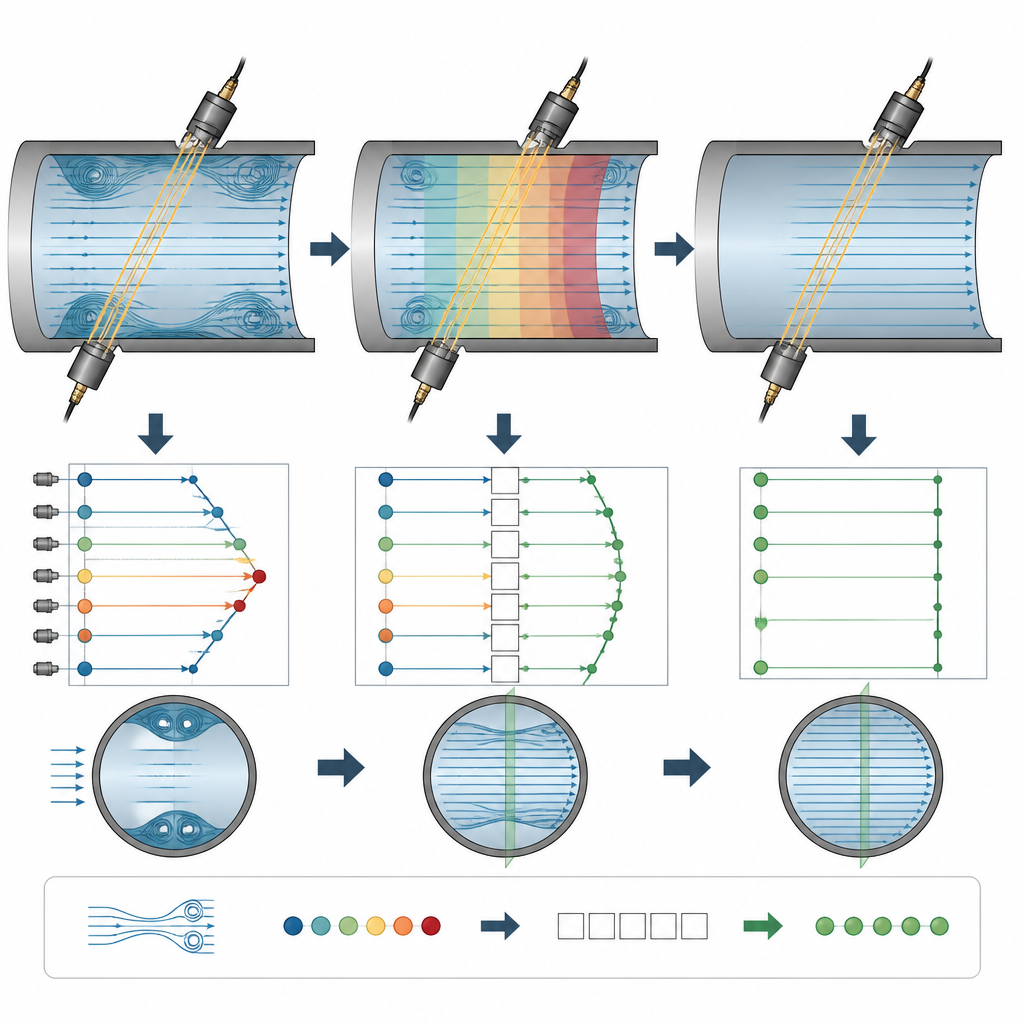

Numerische Ergebnisse allein reichen nicht für ein Gerät, das Gaslieferungen in Rechnung stellt; deshalb validierte das Team seine Modelle in einem Hochdruck-Prüfstand mit Luft. Sie testeten reale Ultraschallzähler in zwei Rohrgrößen unter verschiedenen Drücken und Durchflussraten und konzentrierten sich auf die tangentiale Sensoranordnung, die in vielen kompakten Zählern verwendet wird. Vor der Korrektur waren die durch lokale Turbulenzen verursachten Fehler konsistent negativ und bewegten sich zwischen etwa ein und vier Prozent, was den Simulationen entsprach. Die Anwendung der pfadbasierten Korrekturformel reduzierte den Fehler bei einem 10‑Zentimeter-Zähler auf etwa minus anderthalb bis null Prozent, während ein 20‑Zentimeter-Zähler nach diesem ersten Schritt bereits typische Genauigkeitsgrenzen erfüllte. Um den kleineren Zähler weiter zu verbessern, führten die Autoren eine zweite Korrektur ein, die auf der Reynolds‑Zahl beruht — einem standardmäßigen Indikator für das Strömungsregime —, aus experimentellen Daten gefittet; dies verringerte die Fehler auf etwa eine halbe Prozent innerhalb der Genauigkeit.

Was das für die Praxis der Gasmessung bedeutet

Für Gasunternehmen und Zählerhersteller liefert die Studie sowohl eine Warnung als auch ein Werkzeug. Die Warnung lautet, dass kleine Sensordetails und Montageentscheidungen Zähler systematisch zu niedrigen Werten tendieren lassen, insbesondere in kleineren Rohren, in denen die Störungen einen größeren Anteil am Querschnitt einnehmen. Das Werkzeug sind leicht anwendbare Korrekturformeln, gestützt durch Simulationen und Experimente, die diese Installationseffekte auf etwa ein Prozent oder besser reduzieren können. Während die genauen Koeffizienten vom spezifischen Zählerdesign abhängen und noch kalibriert werden müssen, klärt die Arbeit die wichtigsten physikalischen Ursachen und zeigt, wie sie beherrschbar sind — so dass zukünftige Ultraschallzähler gerechtere und verlässlichere Gasmessungen liefern können.

Zitation: Chen, W., Yao, C., Wang, D. et al. Numerical and experimental analysis of flow distortion induced by ultrasonic transducers in gas flowmeters. Sci Rep 16, 15974 (2026). https://doi.org/10.1038/s41598-026-46908-w

Schlüsselwörter: Ultraschall-Durchflussmesser, Gasmessung, Strömungsverzerrung, Wandlerinstallation, Reynolds-Zahl-Korrektur
