Convertitore DVR controllato a logica fuzzy per migliorare la resilienza ai guasti dei sistemi di conversione dell’energia eolica

Mantenere le luci accese quando soffia il vento

Con l’aumento della produzione elettrica proveniente da parchi eolici, mantenerli operativi durante le perturbazioni della rete diventa fondamentale per evitare blackout. Calate improvvise della tensione di rete, causate da guasti come cortocircuiti, possono costringere le turbine eoliche a disconnettersi proprio quando la loro energia è più necessaria. Questo articolo esplora un dispositivo elettronico più intelligente che aiuta le turbine moderne a superare questi momenti difficili, restare connesse alla rete e fornire energia stabile senza ricorrere a ingombranti batterie esterne.

Perché le cadute di tensione minacciano l’energia eolica

Le turbine eoliche non operano isolate; immettono energia in una rete vasta e talvolta fragile. Quando si verifica un guasto serio, la tensione al punto di connessione può crollare bruscamente per una frazione di secondo. I codici di rete a livello globale richiedono oggi che i parchi eolici restino connessi durante tali eventi, un requisito noto come low-voltage ride-through. Soddisfare questa richiesta è particolarmente importante per le turbine che utilizzano generatori a magneti permanenti e convertitori a controllo totale della potenza. Queste macchine offrono alta efficienza e bassa manutenzione, ma l’elettronica è sensibile a variazioni di tensione improvvise. Senza un supporto speciale, profonde cadute di tensione possono destabilizzare il convertitore della turbina, minacciare la sincronizzazione con la rete e provocare arresti protettivi che riducono l’affidabilità complessiva della rete.

Una “guardia del corpo” intelligente per la tensione delle turbine eoliche

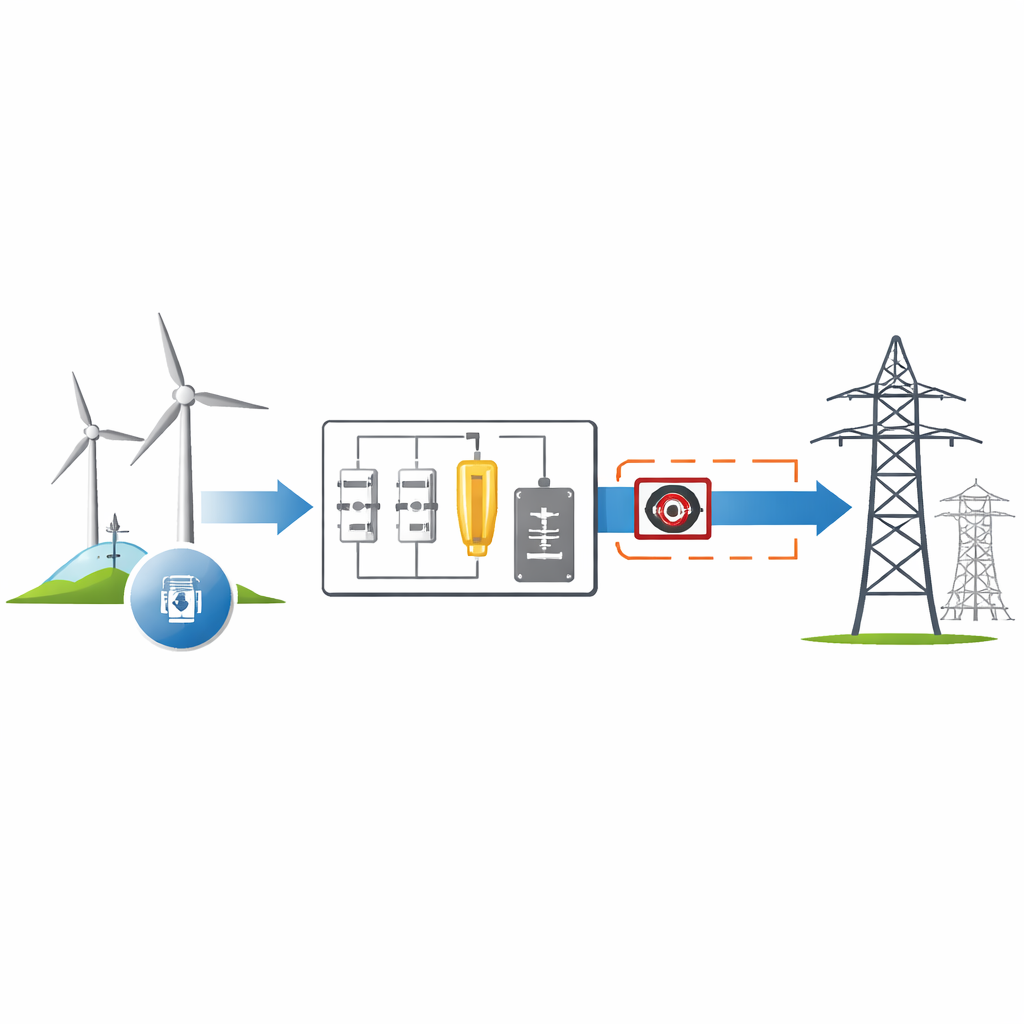

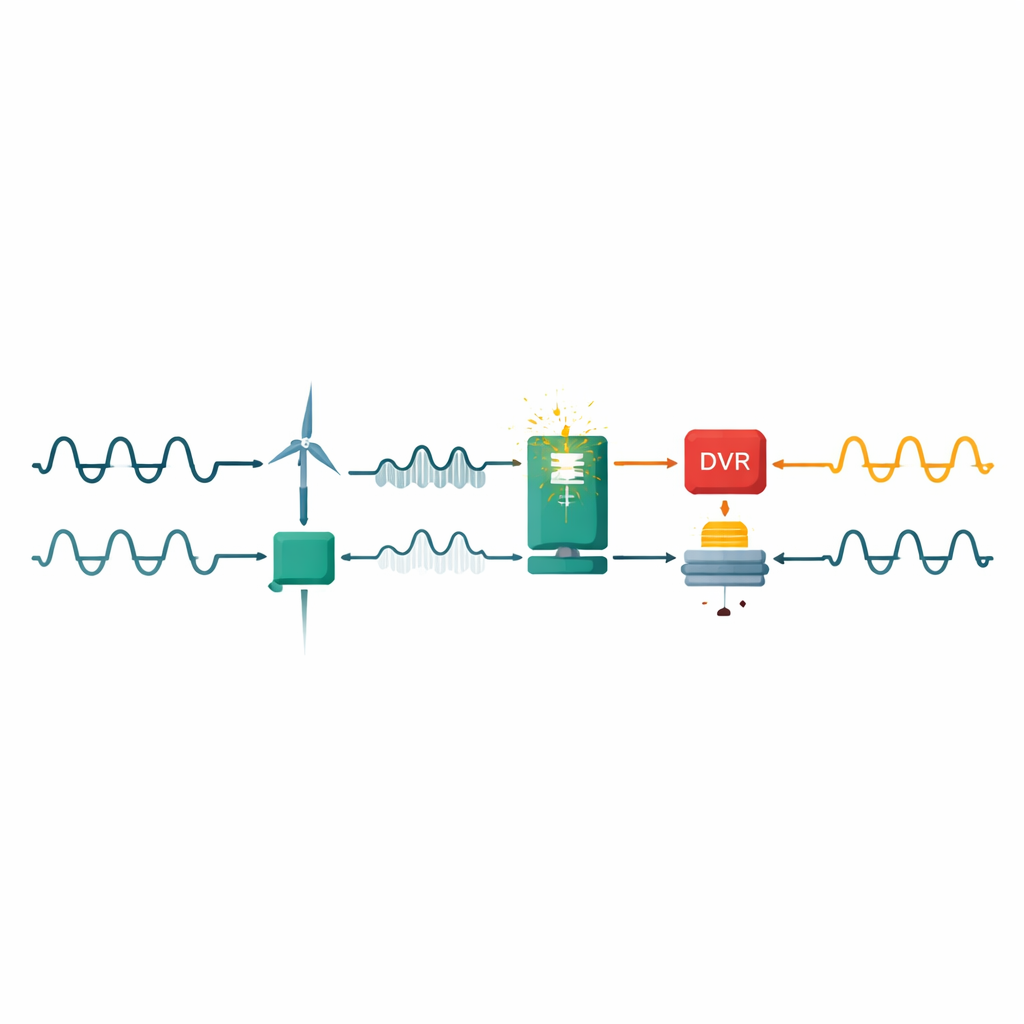

Il dispositivo al centro di questo studio è un dinamic voltage restorer, o DVR. Pensatelo come una guardia del corpo che interviene solo quando la tensione di rete si comporta male. Installato in serie sulla linea tra il parco eolico e la rete, il DVR inietta una tensione opportunamente sagomata per annullare le calate e mantenere i terminali della turbina vicini al loro livello nominale. Un’innovazione chiave è il modo in cui il DVR è alimentato. Invece di prelevare energia da un sistema di batterie separato, sfrutta direttamente il collegamento in corrente continua esistente che già connette i convertitori lato macchina e lato rete nella turbina. Questo collegamento DC condiviso rende la soluzione più economica e semplice, mentre uno chopping frenante — sostanzialmente una resistenza controllabile — dissipa l’energia in eccesso per mantenere la tensione del DC-link entro limiti sicuri durante i guasti.

Aggiungere intelligenza “fuzzy” alla protezione

Controllare un dispositivo che agisce così rapidamente non è banale. I tradizionali controllori proporzionali–integrali, pur essendo semplici, faticano quando le condizioni cambiano rapidamente o in modo non lineare, come avviene durante guasti reali. Gli autori li sostituiscono con un controllore a logica fuzzy, che codifica la conoscenza degli esperti in un insieme di regole anziché fare affidamento esclusivamente su equazioni precise. Il controllore valuta continuamente quanto la tensione ai terminali si è discostata dal valore target e quanto velocemente tale errore sta variano, quindi decide con quale intensità il DVR debba intervenire. Questo approccio basato su regole si adatta naturalmente a diverse profondità e forme di guasto, fornendo una correzione robusta quando la tensione crolla e un’azione più attenuata durante il recupero, riducendo sovraelongazioni e oscillazioni.

Testare il sistema in guasti virtuali

Per valutare il concetto, i ricercatori hanno costruito un modello informatico dettagliato di una turbina eolica da 2 megawatt collegata a una rete di media tensione. Hanno simulato una gamma di guasti realistici: cortocircuiti trifase bilanciati che provocano cali di tensione del 50% e del 100%, oltre a guasti sbilanciati più comuni che interessano una o due fasi. In ogni caso hanno confrontato tre scenari: nessuna protezione, un DVR controllato da un regolatore convenzionale e un DVR controllato da logica fuzzy, sempre con il DC-link condiviso e lo chopping frenante in funzione. Senza protezione, la tensione ai terminali della turbina collassava insieme alla rete, violando i requisiti di ride-through. Con il DVR attivo, la tensione ai terminali veniva ripristinata vicino al valore nominale in circa 0,15 secondi, ben dentro i limiti imposti da codici di rete rigorosi come quelli tedeschi.

Recupero più dolce e maggiore resilienza ai guasti

Il controllore a logica fuzzy ha costantemente superato l’approccio tradizionale. Ha ripristinato la tensione più rapidamente, con tempi di assestamento più brevi e minori sovraelongazioni, su tutti i tipi di guasto. Le correnti del generatore sono rimaste quasi sinusoidali e entro livelli sicuri, mentre lo chopping frenante ha impedito con successo il sovraccarico del DC-link condiviso quando la potenza non poteva fluire nella rete indebolita. La parte meccanica della turbina — velocità e coppia — è stata appena disturbata, indicando che l’elettronica aggiunta ha migliorato il ride-through senza alterare il funzionamento normale della turbina.

Cosa significa questo per i parchi eolici futuri

In termini pratici, lo studio mostra che un DVR controllato in modo intelligente, alimentato dall’hardware già presente nelle turbine eoliche moderne, può rendere i parchi eolici più resilienti ai guasti senza costosi sistemi di accumulo aggiuntivi. Combinando un DC-link condiviso, un semplice elemento frenante e un cervello a logica fuzzy, lo schema proposto mantiene stabili le tensioni delle turbine sia durante guasti bilanciati che sbilanciati, aiutando gli operatori a rispettare le regole dei codici di rete e a mantenere il flusso di energia rinnovabile. Con la crescente dipendenza della rete dall’eolico, tali schemi di protezione intelligenti potrebbero giocare un ruolo discreto ma cruciale nel rendere la nostra fornitura elettrica più pulita e affidabile.

Citazione: Nori, A.M., Abdulabbas, A.K., Al Garni, H.Z. et al. Fuzzy-logic-controlled DVR for enhancing the fault resilience of wind energy conversion systems. Sci Rep 16, 11924 (2026). https://doi.org/10.1038/s41598-026-42325-1

Parole chiave: energia eolica, guasti di rete, abbassamento di tensione, controllo fuzzy, dinamic voltage restorer
