Selezione di parametri non corrispondenti e analisi della sensibilità agli errori del riduttore a vite TEC easy-off

Perché i denti degli ingranaggi contano per macchine silenziose

Ogni volta che un motore muove silenziosamente un braccio robotico, un ascensore o un nastro trasportatore industriale, ingranaggi nascosti fanno il lavoro duro di ridurre la velocità e aumentare la coppia. Un modo compatto per ottenere riduzioni di velocità molto grandi è usare un ingranaggio a vite speciale chiamato riduttore a vite (worm drive). Ma i worm drive tradizionali ad alte prestazioni sono fragili: piccole imperfezioni di fabbricazione o montaggio possono concentrare le forze ai bordi dei denti, causando rumore, vibrazioni e guasti prematuri. Questo studio esplora un nuovo modo di modellare e allineare i denti in un moderno worm drive toroidale avvolgente conico (TEC) “easy-off” in modo che rimanga efficiente ma molto meno sensibile a tali imperfezioni.

Da un contatto lineare fragile a un contatto puntiforme più indulgente

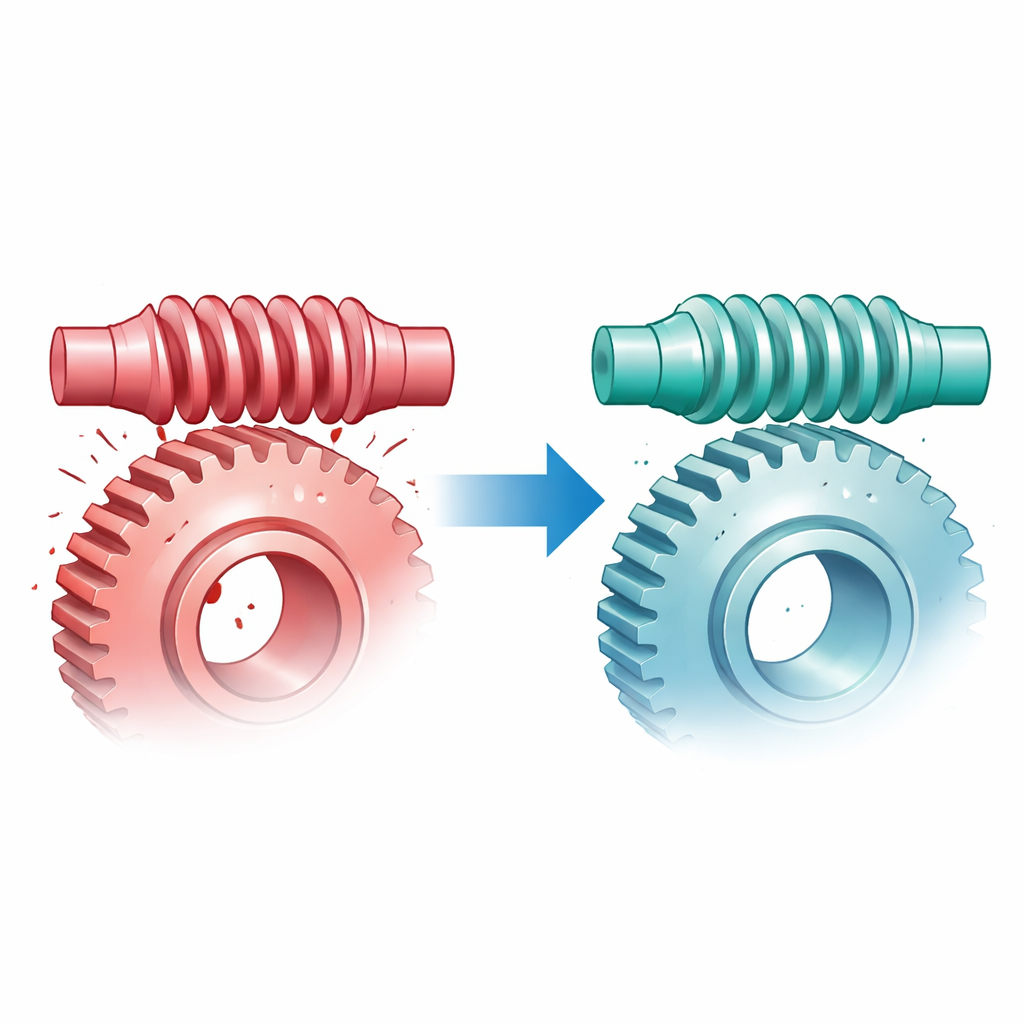

I worm drive TEC convenzionali sono progettati in modo che le superfici dei denti a ingranamento si tocchino lungo linee strette. In teoria questo «contatto lineare» distribuisce i carichi in modo efficiente, ma nella pratica anche piccole deviazioni di angolo, distanza o forma possono spingere il contatto verso un bordo, aumentando bruscamente stress e usura. Gli ingegneri hanno proposto un rimedio chiamato modifica non corrispondente: invece di insistere che le due superfici dei denti combacino perfettamente ovunque, il progettista introduce intenzionalmente una lieve non corrispondenza. Ciò converte il contatto lineare in una serie di piccole macchie di contatto che si comportano come punti. Questi contatti puntiformi aggiungono una libertà in più perché i denti si adattino quando sono presenti errori, aiutando il riduttore a mantenere buone prestazioni anche quando le condizioni reali sono meno che perfette.

Costruire un quadro matematico dettagliato del contatto dei denti

Gli autori costruiscono un modello geometrico e cinematico completo del worm drive TEC easy-off, includendo esplicitamente errori di fabbricazione e montaggio come piccoli spostamenti della distanza tra i centri, angoli dell’albero e posizione di montaggio assiale. Usando strumenti della teoria dell’ingranamento, formulano le equazioni che descrivono dove e come i denti della vite e della ruota possono toccarsi in ogni istante. Queste equazioni sono altamente non lineari e coinvolgono molte variabili accoppiate, rendendole difficili da risolvere direttamente. Tuttavia trovare i precisi «punti di contatto istantanei» sulle superfici dei denti è essenziale per predire la capacità di carico, la scorrevolezza del moto e quanto il sistema sia sensibile a diversi tipi di errori.

Ricerca intelligente dei punti di contatto

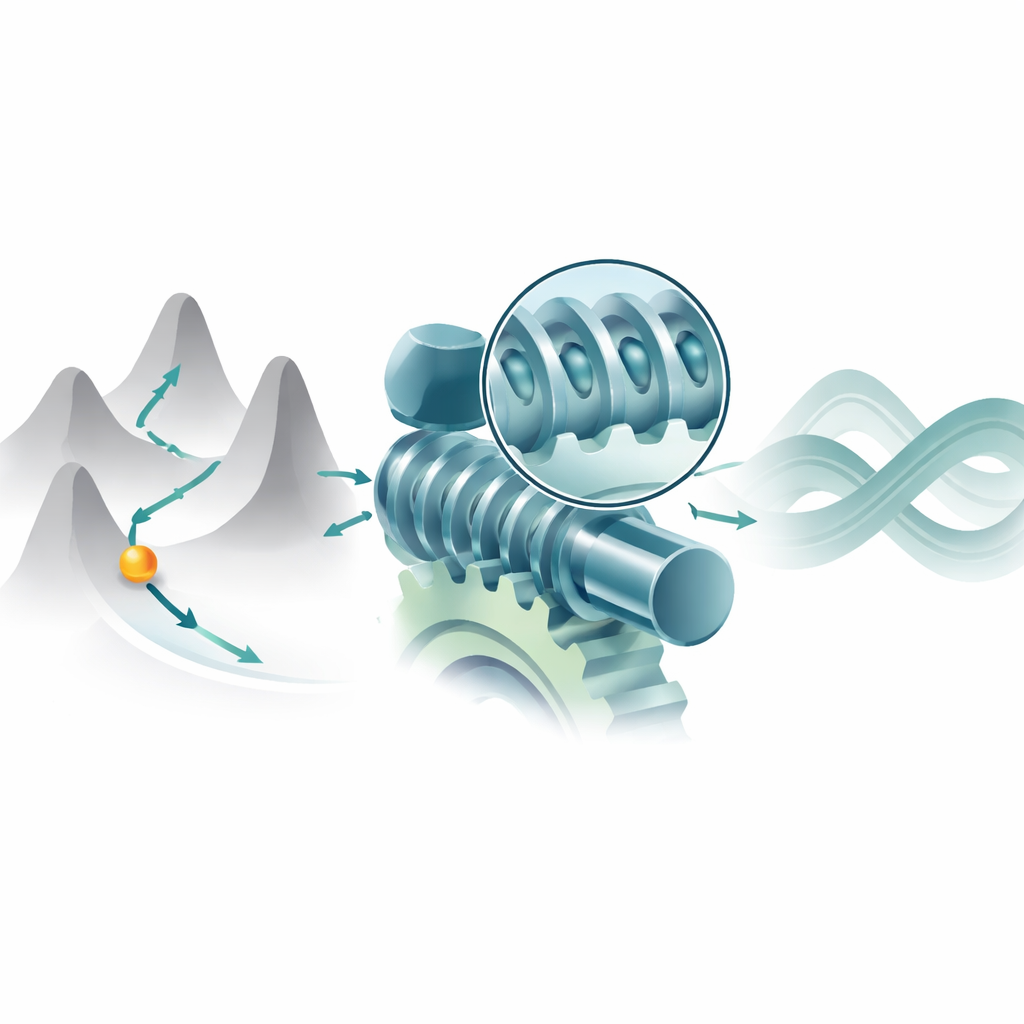

Per governare questa complessità, l’articolo introduce un metodo di Ricerca dell’Estremo Adattiva (Adaptive Extremum Search, AES). Invece di indovinare buoni valori iniziali con prove ed errori, l’approccio AES tratta il pacchetto di equazioni del contatto dei denti come una singola funzione che diventa zero solo quando tutte le condizioni sono soddisfatte contemporaneamente. L’algoritmo esplora lo spazio dei possibili valori dei parametri in piccoli intorni che si restringono in modo adattivo, muovendosi sempre verso combinazioni che rendono la funzione più piccola. Nei test numerici su un worm drive TEC rappresentativo, AES trova punti di contatto iniziali accurati in modo sensibilmente più veloce—circa un quarto in meno di tempo di calcolo—rispetto a una tecnica a doppia griglia usata in precedenza. Questi migliori punti di partenza permettono ai risolutori numerici standard di convergere in modo affidabile, consentendo una mappatura dettagliata delle tracce di contatto sui denti e degli errori di moto associati.

Come le scelte progettuali e gli errori influenzano le prestazioni

Con questo modello e risolutore, gli autori variano sistematicamente i principali parametri di progetto non corrispondenti—come il rapporto di trasmissione del processo, la distanza tra i centri, l’angolo dell’albero, la posizione dell’elica e la geometria della mola—and osservano come rispondono i modelli di macchie di contatto, la dimensione delle regioni di contatto ellittiche locali e l’errore rotazionale del worm gear. Un progetto di non corrispondenza ben scelto produce lunghe tracce di contatto che coprono la maggior parte della larghezza e dell’altezza del dente, con variazioni paraboliche «lento‑veloce‑lento» dell’errore rotazionale che favoriscono basse vibrazioni. Tra le numerose leve a disposizione del progettista, l’angolo dell’albero emerge come la più critica: piccole deviazioni qui possono accorciare fortemente le regioni di contatto e aumentare gli errori di moto, specialmente su un lato dei denti. Lo studio mostra anche un importante compromesso: se le superfici dei denti sono rese troppo simili—così che le ellissi di contatto diventano molto allungate e tendono a una linea—il riduttore recupera una buona distribuzione del carico ma torna a essere molto più sensibile ai piccoli errori.

Cosa significa per le macchine reali

Per gli ingegneri che cercano trasmissioni silenziose, durevoli e ad alto rapporto, i risultati offrono sia rassicurazione sia indicazioni pratiche. Una coppia di worm TEC easy-off accuratamente progettata con non corrispondenze può essere sorprendentemente tollerante rispetto agli errori di montaggio realistici, mantenendo un contatto puntiforme stabile e una rotazione fluida anche quando distanze e angoli sono leggermente variati. Il metodo Adaptive Extremum Search fornisce un modo pratico per progettare e valutare in dettaglio tali riduttori prima di lavorare il metallo. Allo stesso tempo, il lavoro avverte che portare le non corrispondenze troppo in basso nella ricerca del contatto ideale può ritorcersi contro, rendendo nuovamente il sistema fragile. In breve, l’articolo mostra come un tocco di imperfezione deliberata nella geometria dei denti possa rendere i worm drive componenti più robusti e affidabili nei sistemi meccanici esigenti.

Citazione: Huai, C., Sun, S., Gai, J. et al. Mismatched parameters selection and error sensitivity analysis of easy-off TEC worm drive. Sci Rep 16, 10335 (2026). https://doi.org/10.1038/s41598-026-41523-1

Parole chiave: riduttore a vite, contatto dei denti degli ingranaggi, sensibilità agli errori, trasmissione meccanica, progettazione computazionale degli ingranaggi
