Ricerca sul riconoscimento caratteristico e la quantificazione dei residui di polvere interni in strutture porose LPBF basata sull'elaborazione delle immagini

Perché la polvere nascosta nei pezzi stampati in 3D è importante

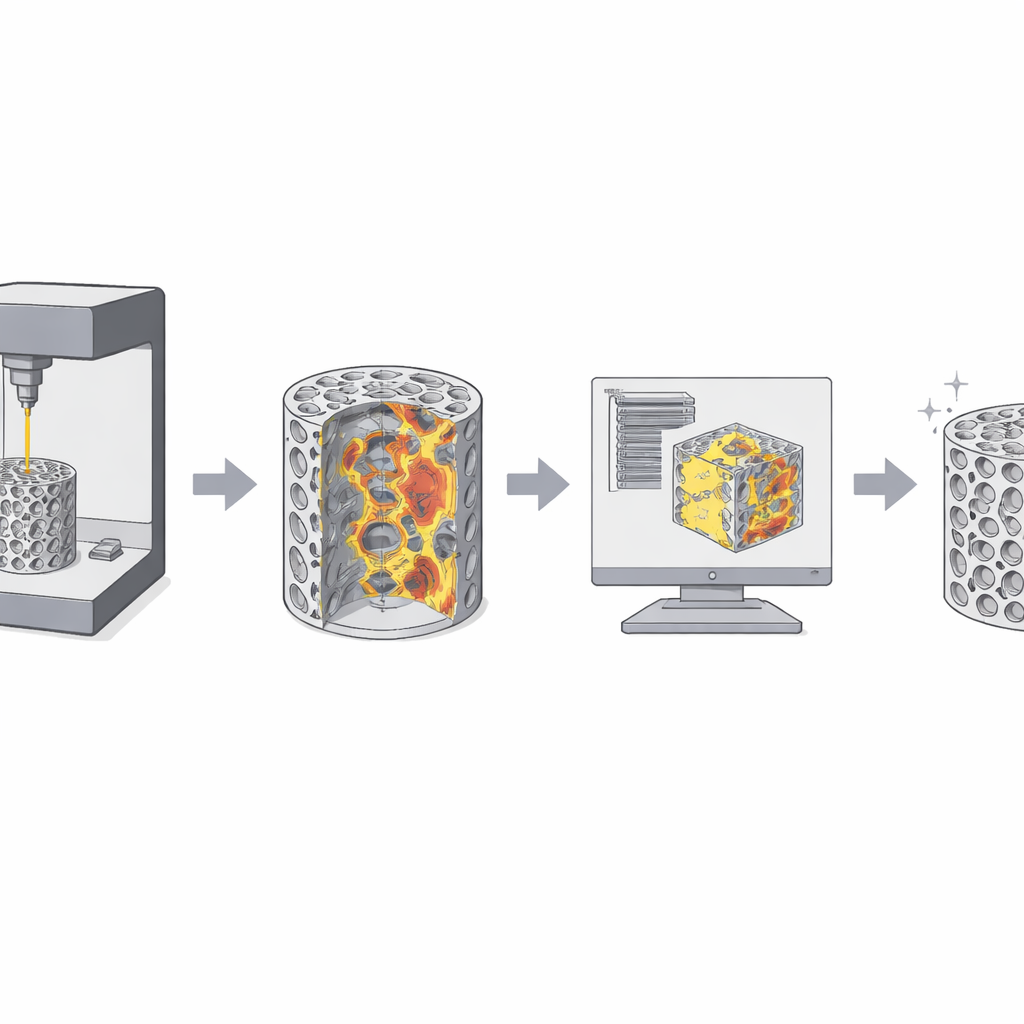

La stampa 3D di metalli sta rapidamente uscendo dai laboratori per entrare in aeroplani, automobili e perfino impianti ossei. Ma all'interno di molte di queste parti intricate a struttura spugnosa possono rimanere intrappolati granuli di polvere non visibili, che indeboliscono la struttura e aumentano il rischio di guasti in servizio. Questo articolo presenta un nuovo metodo per "vedere" e misurare automaticamente quella polvere nascosta, usando imaging avanzato a raggi X e un'elaborazione intelligente delle immagini, con l'obiettivo di rendere le parti metalliche stampate in 3D più sicure e affidabili.

La promessa e il problema delle parti metalliche porose

La Laser Powder Bed Fusion (LPBF) costruisce componenti metallici strato dopo strato partendo da polveri fini, permettendo forme porose complesse ideali per strutture leggere e impianti che imitano l'osso. In questo studio gli autori si concentrano su impalcature porose in zinco il cui anello esterno imita l'osso denso e la regione interna riproduce l'interno spugnoso. Tuttavia, in questi interni labirintici il laser non riesce a raggiungere completamente ogni anfratto, e minuscole particelle di polvere possono rimanere non fuse o solo parzialmente saldate alle pareti. Questi residui possono ostruire canali fluidici, concentrare le sollecitazioni, alterare il modo in cui il materiale si dissolve nel corpo e persino provocare infiammazioni. Rilevare e quantificare questa polvere intrappolata in profondità nel metallo solido è quindi essenziale sia per la sicurezza meccanica sia per le prestazioni biologiche.

Guardare all'interno con i raggi X e fette digitali

Tra i metodi di ispezione non distruttivi, la tomografia computerizzata a raggi X (CT) si distingue perché può penetrare nei metalli densi e ricostruire una visione tridimensionale completa. I ricercatori hanno scansionato impalcature cilindriche di zinco a risoluzione micrometrica, suddividendo il volume 3D in migliaia di immagini 2D. Hanno scelto sezioni trasversali nella direzione che meglio rivelava il motivo interno ripetuto. Su queste fette, metallo, pori vuoti e polvere residua appaiono come regioni con diversi livelli di grigio. Ma esaminare manualmente più di mille immagini, impostando soglie a occhio con software commerciali, è lento, soggettivo e spesso impreciso—specialmente quando il contrasto è basso o la luminosità varia da fetta a fetta.

Insegnare a un computer a trovare la polvere

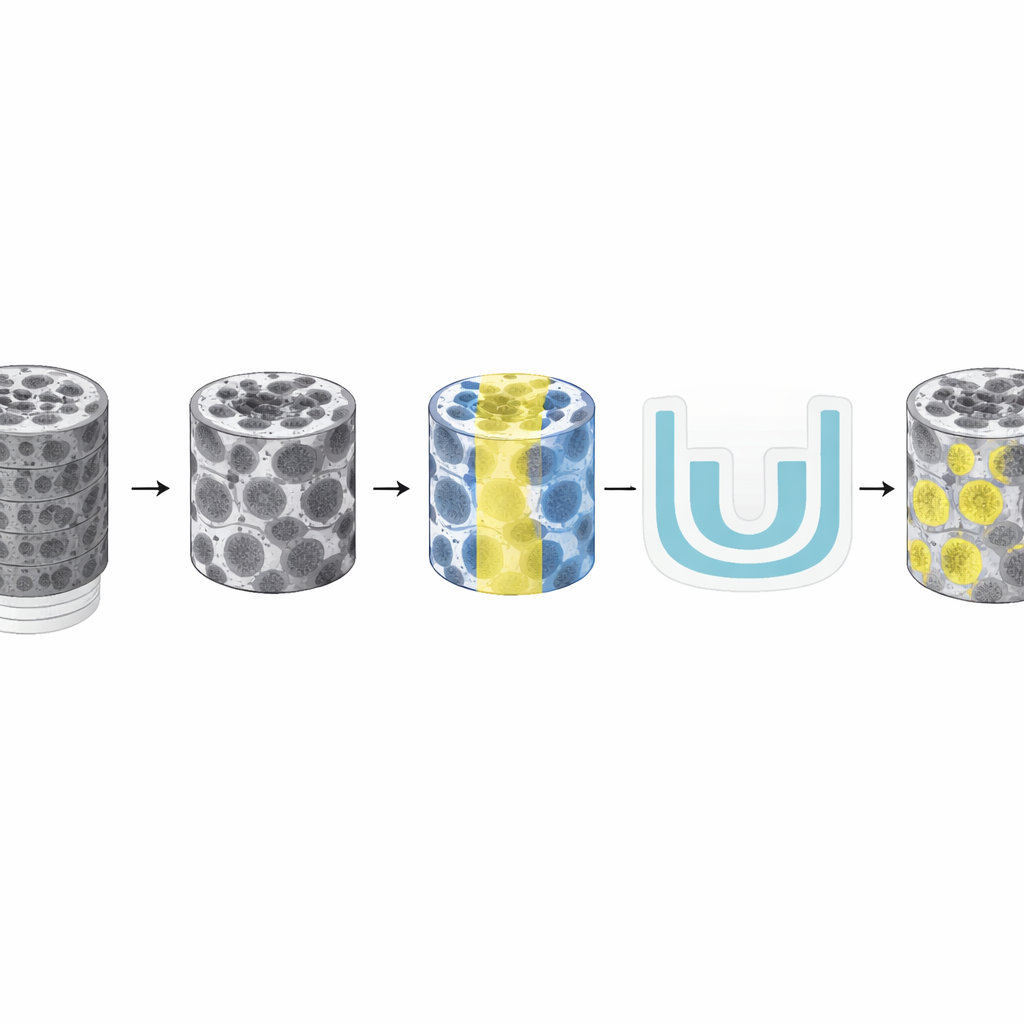

Per superare questi limiti, il team ha costruito una pipeline di rilevamento automatica in MATLAB che combina elaborazione classica delle immagini e deep learning. Per prima cosa, ogni fetta CT viene preprocessata con cura: le immagini sono standardizzate in un formato comune, ritagliate per rimuovere lo sfondo vuoto, denoised, con contrasto migliorato e nitidite in modo che pori, scheletro solido e granuli di polvere risaltino più chiaramente. Poi un algoritmo Otsu a doppia soglia, di nuova progettazione, analizza l'istogramma dei livelli di grigio e divide automaticamente ogni pixel in tre categorie: poro aperto, struttura solida o candidato polvere. Utilizzando due soglie invece di una, il metodo separa meglio le sottili differenze di grigio tra metallo solido e polvere aderente, che spesso si sovrappongono in luminosità.

Aggiungere il deep learning per i dettagli fini

La sola sogliatura fatica ancora con bordi sfumati e regioni a basso contrasto, quindi gli autori addestrano una U-Net, un modello di deep learning ampiamente usato per l'imaging medico. Generano prima etichette provvisorie con il metodo a doppia soglia e poi un esperto rifinisce manualmente circa 300 fette rappresentative, creando esempi di alta qualità di ciò che è e non è polvere residua. La U-Net apprende da questi esempi a riconoscere i motivi della polvere nelle fette CT, incluse particelle libere, grani semi-fusi parzialmente attaccati alle pareti e agglomerati più grandi saldati insieme. Nel sistema finale, il passo a doppia soglia fornisce una mappa grezza e la U-Net pulisce i contorni e corregge errori sottili. Operazioni morfologiche rimuovono ulteriormente piccoli disturbi preservando agglomerati significativi.

Dalle immagini alle decisioni sulla pulizia

Una volta segmentate le regioni di polvere, il software ricostruisce le loro forme 3D e misura proprietà come volume, posizione e distribuzione delle dimensioni delle particelle, calcolando anche la porosità complessiva. Confrontati con una misura di porosità mediante picnometro a spia di spostamento di fluido, i valori basati sulla CT risultano molto vicini, e il nuovo metodo supera chiaramente sia il flusso di lavoro popolare con ImageJ sia l'ispezione completamente manuale. L'elaborazione di 1.463 immagini CT richiede circa 12 minuti con la pipeline MATLAB, contro 4 ore in ImageJ e 6 ore a mano, mentre la precisione del riconoscimento raggiunge circa l'86–89%. Gli autori hanno anche sottoposto il sistema a stress test variando le soglie e aggiungendo rumore, riscontrando che l'approccio combinato doppia soglia più U-Net rimane robusto. Infine, collegano le mappe 3D della polvere a regole semplici che raccomandano strategie di pulizia adatte, come vibrazione ultrasonica per polvere libera in canali profondi o trattamento chimico più sabbiatura per grani più fortemente aderenti.

Cosa significa per parti stampate in 3D più sicure

Semplificando, lo studio mostra come trasformare pile di fette grigie a raggi X in indicazioni pratiche per la pulizia e la qualificazione di parti metalliche stampate in 3D complesse. Individuando automaticamente dove e quanto polvere rimane all'interno di strutture porose, e facendolo molto più velocemente di un esperto umano, il metodo pone le basi per un kit integrato "rileva-identifica-pulisci". Pur concentrandosi attualmente su impalcature di zinco a pattern regolare, l'idea di fondo—usare le differenze di livello di grigio in CT e l'apprendimento automatico per tracciare la polvere residua—potrebbe essere estesa ad altri metalli e geometrie. Con la stampa 3D metallica che entra in impianti critici e componenti ad alte prestazioni, pipeline di ispezione intelligenti come questa saranno fondamentali per garantire che ciò che non vediamo all'interno non comprometta sicurezza e funzionalità.

Citazione: Shi, W., Cao, S., Hou, Q. et al. Research on characteristic recognition and quantification of internal powder residue in LPBF porous structure based on image processing. Sci Rep 16, 13247 (2026). https://doi.org/10.1038/s41598-026-40479-6

Parole chiave: fusione laser a letto di polvere, impalcature metalliche porose, tomografia computerizzata, segmentazione delle immagini, polvere residua
